12.TFT-LCD专解，lcd文字显示，图片显示

常见显示器介绍

TFT-LCD控制原理

SSD1963液晶控制器

LCD测试程序讲解

LCD显示图片和中文字符

一。常见显示器介绍

 1.显示器

CRT显示器《老显示器》

LCD液晶显示器《液晶显示》

LED点阵显示器《手机显示（贵）》

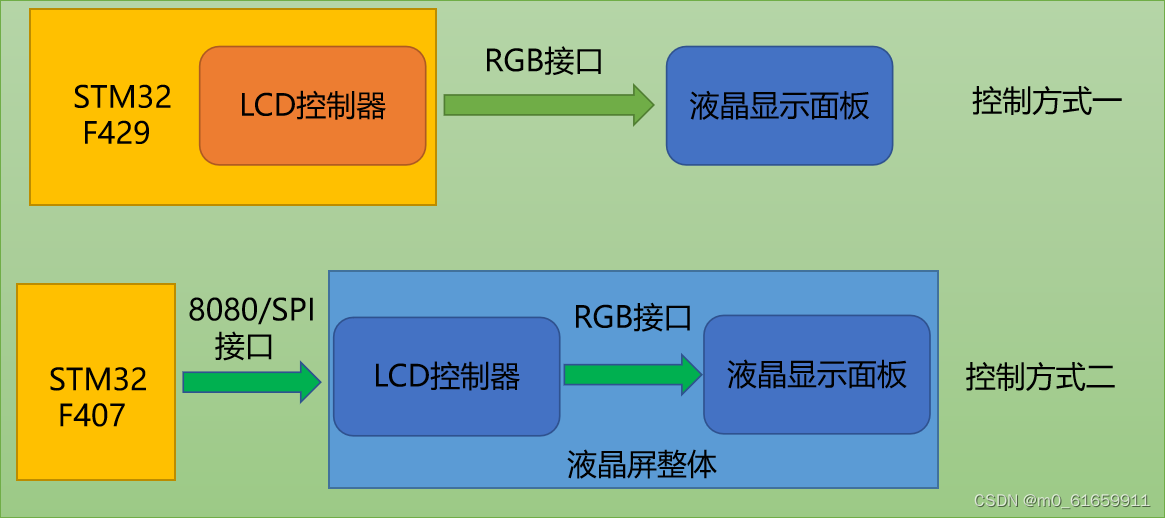

2.TFT-LCD控制框图

        STM32F429 系列的芯片不需要额外的液晶控制器，也就是说它把专用液晶控制器的功能集成到 STM32F429 芯片内部了，可以理解为电脑的 CPU集成显卡。而 STM32F407 系列的芯片由于没有集成液晶控制器到芯片内部，所以它只能驱动自带控制器的屏幕，可以理解为电脑的外置显卡。

 二。TFT-LCD控制原理

1.TFT-LCD结构

        完整的显示屏由液晶显示面板、电容触摸面板以及 PCB底板构成

        （1）液晶显示面板：用于显示图像，文字的彩色显示设备

        （2）触摸面板： 触摸面板带有触摸控制芯片，该芯片处理触摸信号并通过引出的信号线与外部器件通讯，触摸面板中间是透明的，它贴在液晶面板上面，一起构成屏幕的主体

        （3）PCB底板： PCB 底板上可能会带有“液晶控制器芯片”因为控制液晶面板需要比较多的资源，所以大部分低级微控制器都不能直接控制液晶面板，需要额外配套一个专用液晶控制器来处理显示过程，外部微控制器只要把它希望显示的数据直接交给液晶控制器即可。而不带液晶控制器的 PCB底板 ，只有小部分的电源管理电路，液晶面板的信号线与外部微控制器相连，直接控制。

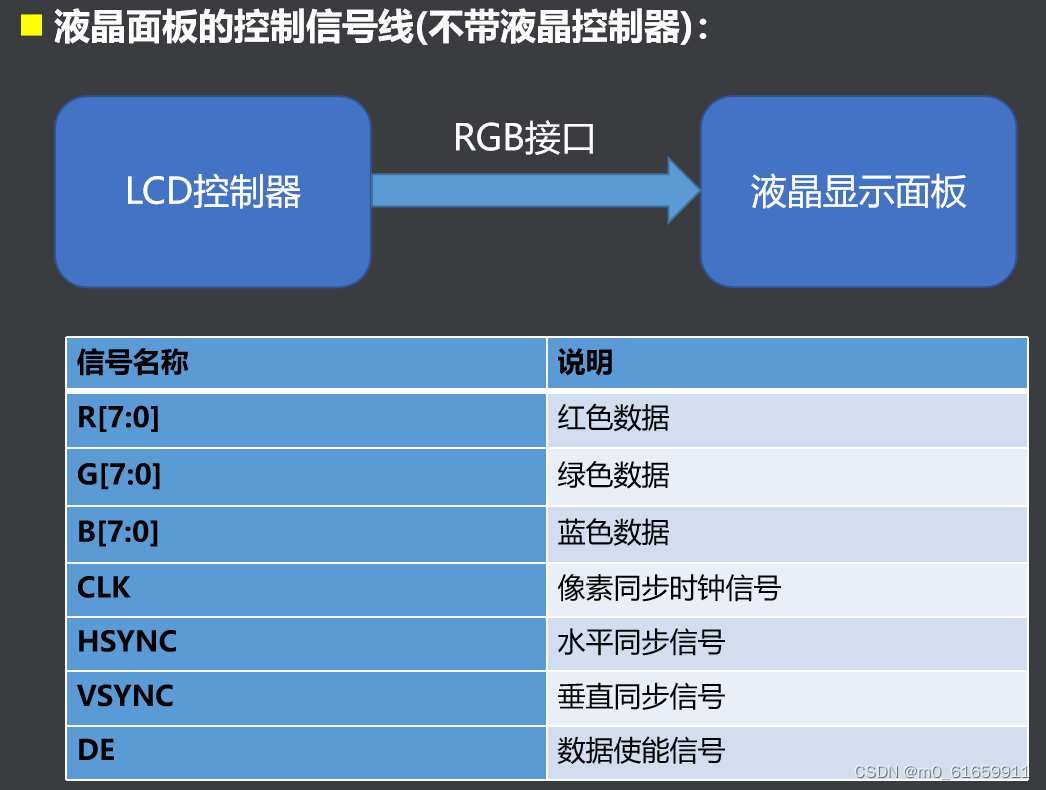

2.RGB-LCD控制原理

（2） RGB信号线

         RGB信号线各有8根，分别用于表示液晶屏一个像素点的红、绿、蓝颜色分量。使用红绿蓝颜色分量来表示颜色是一种通用的做法，打开Windows系统自带的画板调色工具，可看到颜色的红绿蓝分量值，常见的颜色表示会在“RGB”后面附带各个颜色分量值的数据位数      如RGB565表示红绿蓝的数据线数分别为5、6、5根，一共为16个数据位，可表示216种颜色；      如果液晶屏的种颜色分量的数据线有8根，那它表示RGB888格式，一共24位数据线，可表示的颜色为224种。

（3） 同步时钟信号CLK

         液晶屏与外部使用同步通讯方式，以CLK信号作为同步时钟，在同步时钟的驱动下，每个时钟传输一个像素点数据。

（4）水平同步信号HSYNC

        水平同步信号HSYNC(Horizontal Sync)用于表示液晶屏一行像素数据的传输结束，每传输完成液晶屏的一行像素数据时，HSYNC会发生电平跳变，如分辨率为800x480的显示屏(800列，480行)，传输一帧的图像HSYNC的电平会跳变480次

（5）垂直同步信号VSYNC

        垂直同步信号VSYNC(Vertical Sync)用于表示液晶屏一帧像素数据的传输结束，每传输完成一帧像素数据时，VSYNC会发生电平跳变。其中“帧”是图像的单位，一幅图像称为一帧，在液晶屏中，一帧指一个完整屏液晶像素点。人们常常用“帧/秒”来表示液晶屏的刷新特性，即液晶屏每秒可以显示多少帧图像，如液晶屏以60帧/秒的速率运行时，VSYNC每秒钟电平会跳变60次。

（6）数据使能信号DE

        数据使能信号DE(Data Enable)用于表示数据的有效性，当DE信号线为高电平时，RGB信号线表示的数据有效。

3.LCD数据传输时序

         注：液晶屏显示的图像可看作一个矩形，液晶屏有一个显示指针，它指向将要显示的像素。显示指针的扫描方向方向从左到右、从上到下，一个像素点一个像素点地描绘图形。这些像素点的数据通过RGB数据线传输至液晶屏，它们在同步时钟CLK的驱动下一个一个地传输到液晶屏中，交给显示指针，传输完成一行时，水平同步信号HSYNC电平跳变一次，而传输完一帧时VSYNC电平跳变一次。

（2）LCD数据传输时序参数

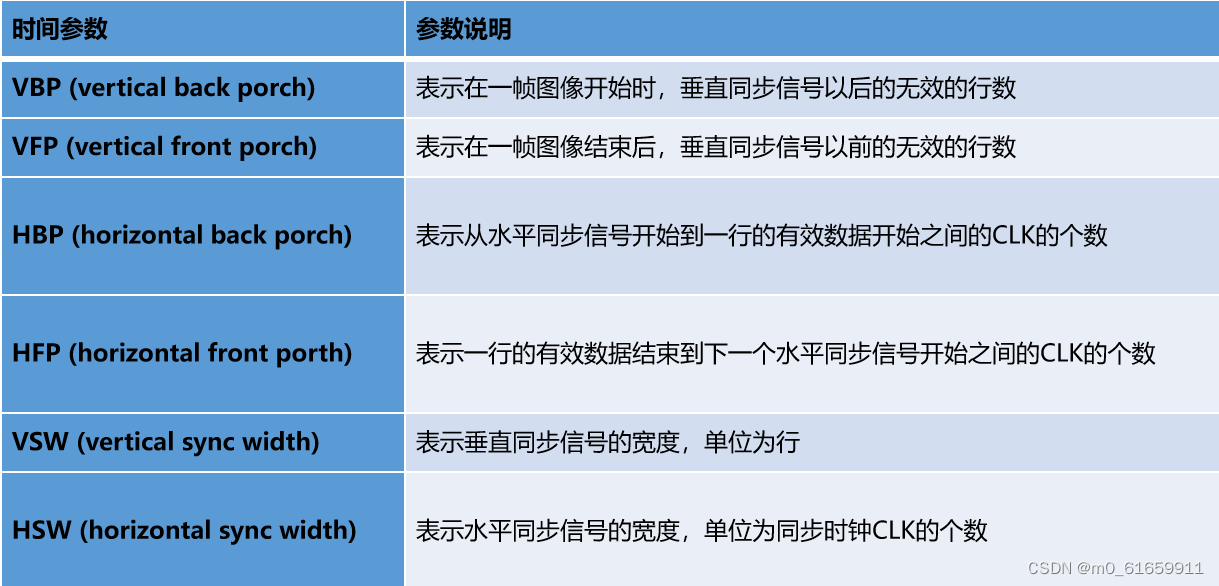

        液晶显示指针在行与行之间，帧与帧之间切换时需要延时，而且HSYNC及VSYNC信号本身也有宽度，这些时间参数说明见下表：

---

三。SSD1963液晶控制器

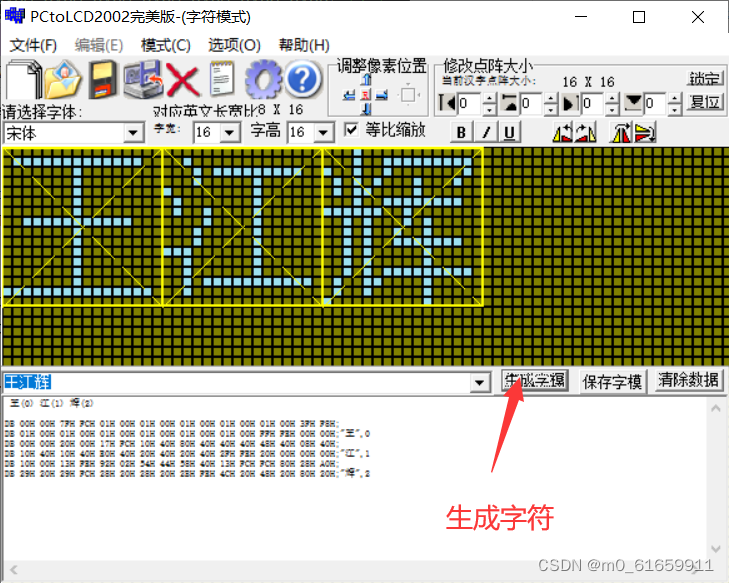

1.得到中文字符的字符串形式

《资料的这个文件》

 复制到font.h中，一般在根目录的inc文件夹中

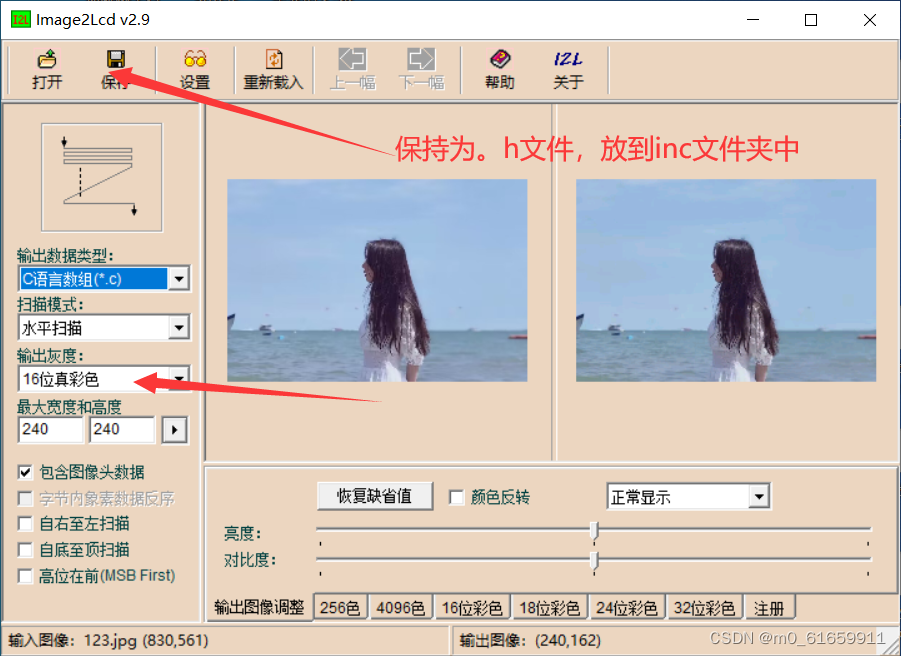

2.得到图片的字符串形式

四。实验

1.工程文件的加入（注意：一般买板子都会有工程文件模版提供）

        加入文件font.h/lcd.h到inc文件夹中。

        加入文件lcd.c到Src文件夹中。

2.使用lcd.c中提供的函数实现功能。font.h中是文字。

---

注意：出现的问题，像是化蛇添足

问题：在main.c中我写了#include"lcd.h"#include"font.h"但是一直在报错

问题出现原因：main.c中只写#include"lcd.h"即可，写上#include"font.h"会导致重复定义，出错

---

 补充1：显示文字

cubemx创建工程

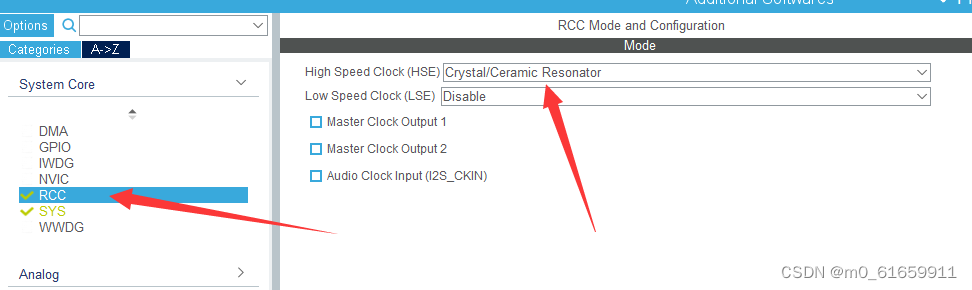

（1）RCC时钟设置 时钟配置

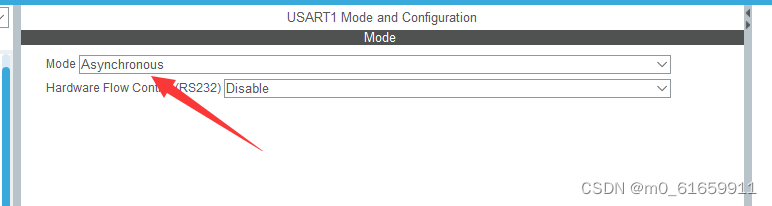

 （2）usart设置

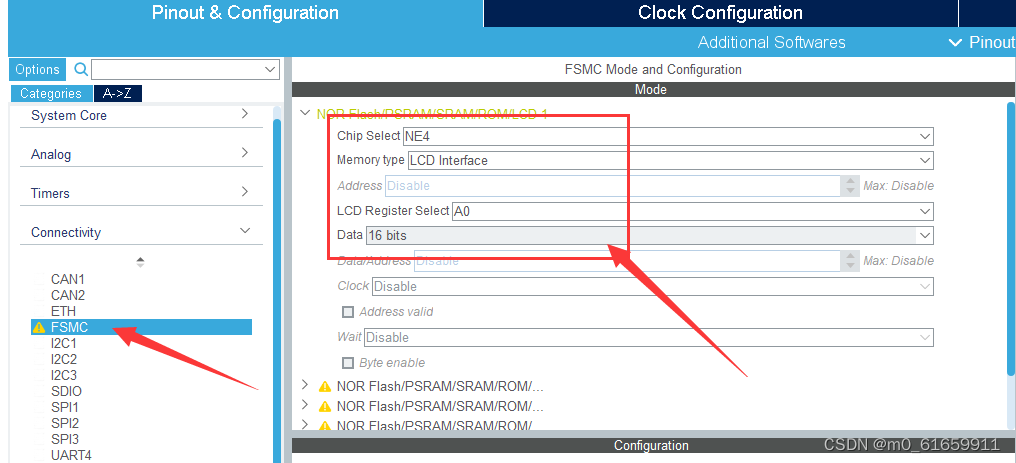

 （3）FMSC配置（lcd显示）

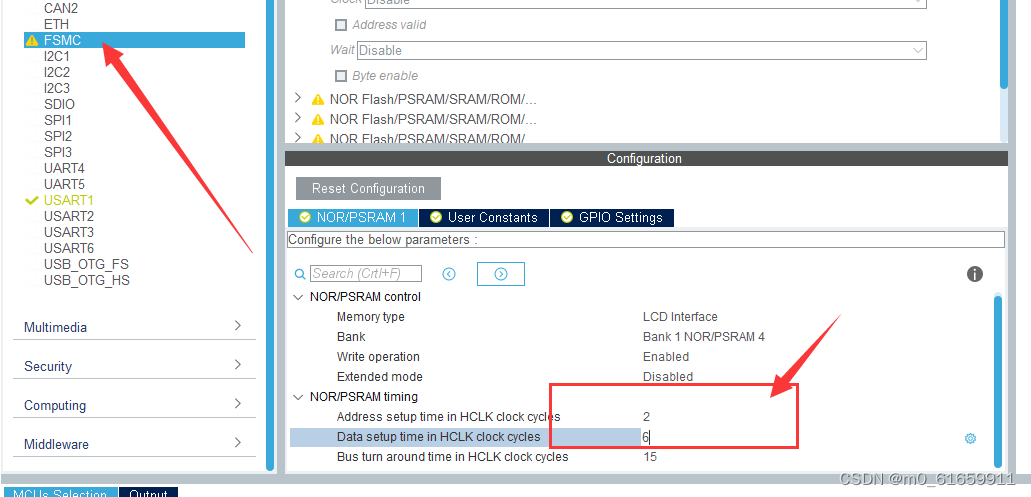

 FMSC模拟8080时序，根据原理图计算出来

 步骤：

（1）inc文件夹下：

      font.h为存放文字，lcd.h为显示屏

（2）Src文件夹下：

      lcd.c为显示屏

（3）代码

main.c内，while（）外

lcd_init();
lcd_clear(Red);
LCD_ShowString(240, 100, (uint8_t *)"ABÍõ½­»ÔD", Yellow ,Blue );

注意：具体可以去lcd.c文件中找函数的使用方法

（4）结果

红色背景，蓝底文字

---

补充2：显示图片

（1）cubemx不用补充设置

（2）把设置好的图片放入inc文件夹中

 （3）main.c中导入头文件

#include "999.h"

//自己设置的图片数组名称
LCD_DrawPicture(0, 240, 0,162,(uint8_t *)gImage_999);

（4）结果，图片显示出来

补充：数字的展示

//char接受 数字改为字符


uint16_t time;
char time_lcd[6];

sprintf(time_lcd,"%6d",time);
LCD_ShowString(230,160,(uint8_t *)time_lcd,Yellow ,Blue );
