SolidWorks速成教程P2-1【草图 | 第一节】——草图绘制

这节来分享草图的绘制工具的功能以及用法，这些草图绘制工具有：直线、矩形、圆、圆弧、槽、多边形、样条曲线、椭圆、圆角

目录

1.直线

 2.矩形

3.圆

4.槽

5.圆弧

6.圆角

---

1.直线

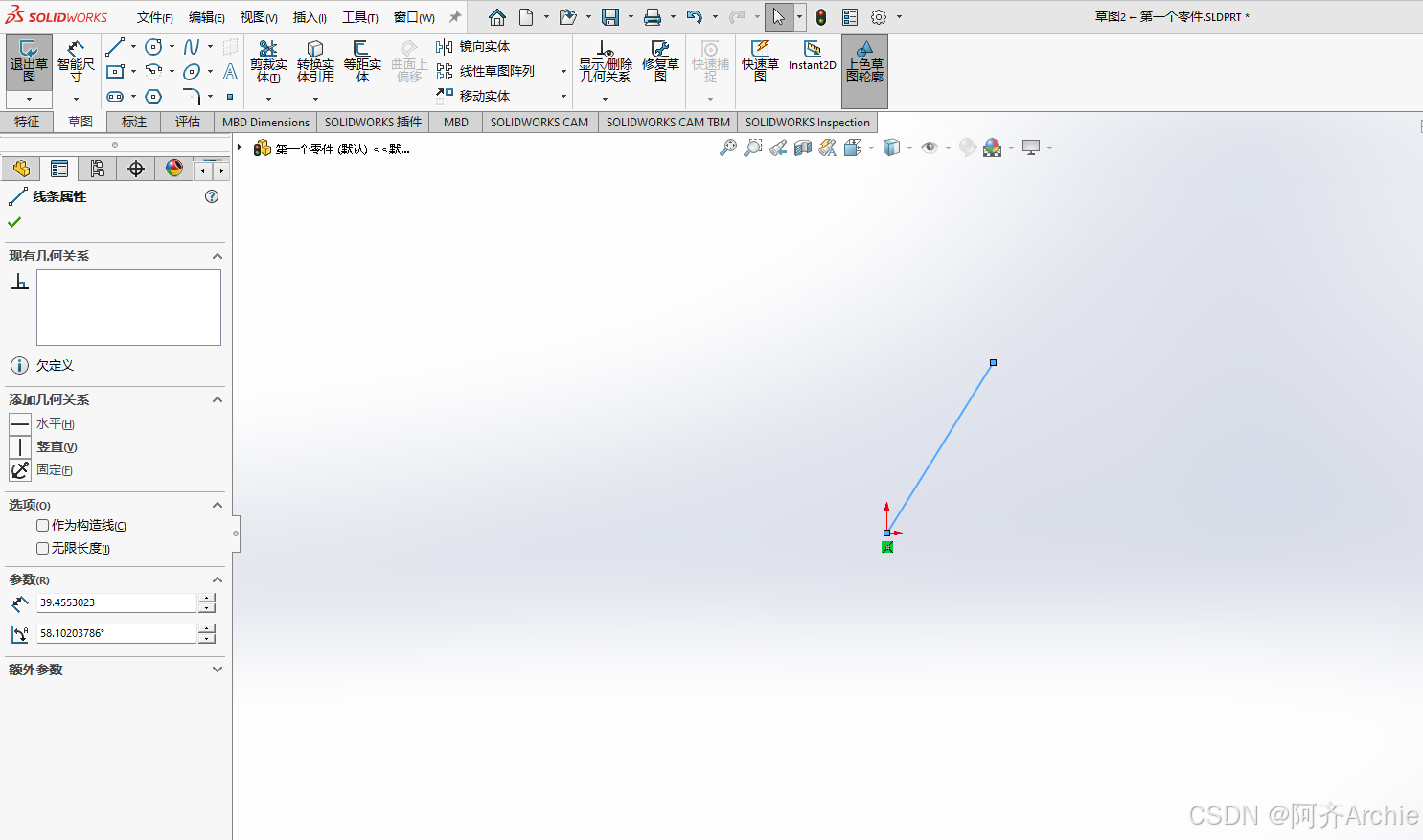

点击直线，此时鼠标在绘图区域点击原点，然后移动到空白处，再次点击鼠标左键，按ESC取消绘制

我们拖动直线，发现第一点与原点重合，所以它是固定无法被移动的，而现在的这个第二点是可以被自由拖动的

 现在点击直线设计树区域，会弹出草图属性，此处可添加几何关系
