lumerical-端面耦合2

参考文献：硅光波导-单模光纤的耦合机理及结构优化设计研究（学位论文）中南大学2023

摘要：基于EME展开法建立了硅光波导与单模光纤的倒锥端面耦合模型，针对波导的传输损耗问题，研究倒锥波导结构中倒锥长度对传输效率的影响。

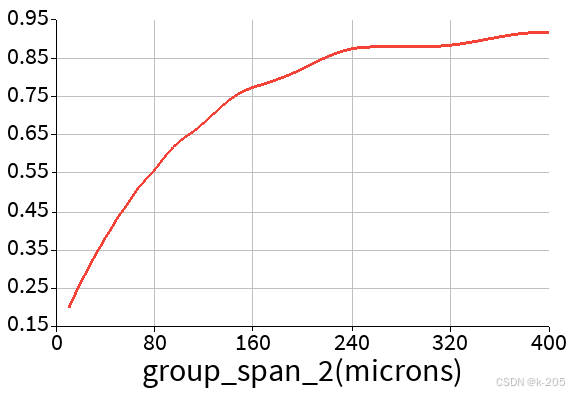

优化倒锥波导长度 Lt 范围一般为：100~300μm，为了更加精确地得到传输效率随锥形波导长度 Lt 变化关系，本文扩大优化倒锥波导长度范围至 400μm，最小长度设置为 10μm，固定倒锥尖端宽度为 150nm。使用 MODE Solution 得传输效率与倒锥波导长度 Lt 的关系：

接着讨论了在波导长度变化时的传输效率。在EME Analysis Window中，选择“Propagation sweep”，更改锥形波导长度，从10μm-400μm进行参数扫描，步长选择1μm。在270μm以下，传输效率随着波导长度的增加快速增加，在长度270μm处达到传输效率第一个峰值88.99%；随后传输效率先缓慢减小又缓慢增大，变化趋势小而且平缓，可忽略不计。在300μm以上，传输效率随着波导长度的增加而增加，尺寸较大的波导虽然可以增加光的传输效率，但尺寸较大，不利于光器件集成。为了减小器件尺寸，同时在没有大幅降低传输效率的前提下尽可能减小倒锥波导长度。

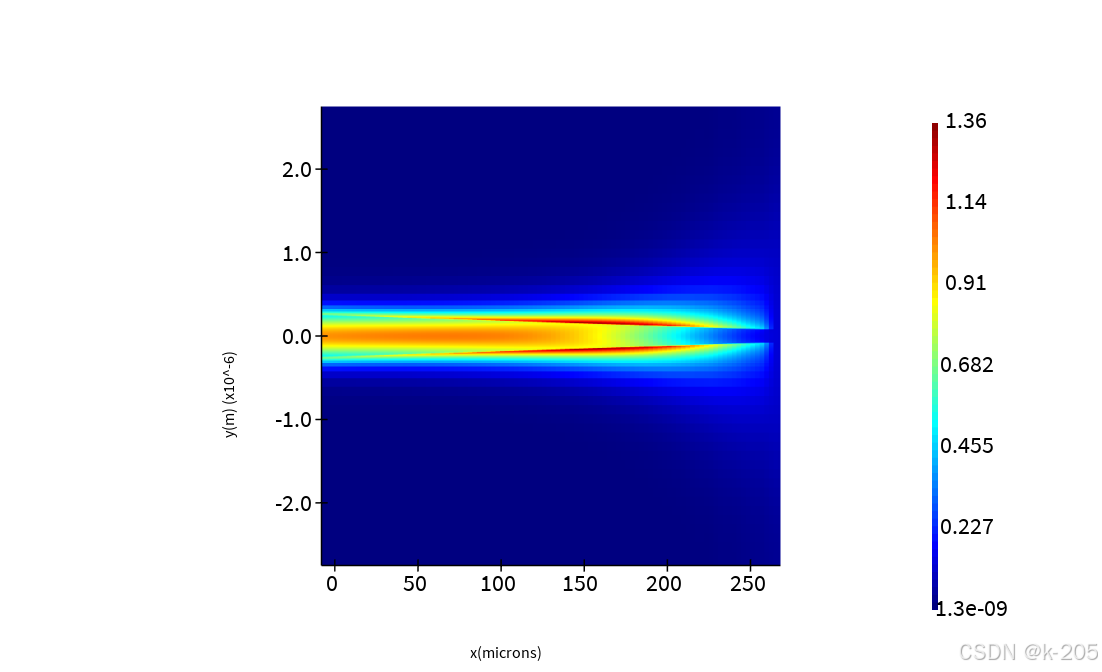

XY方向的光场分布

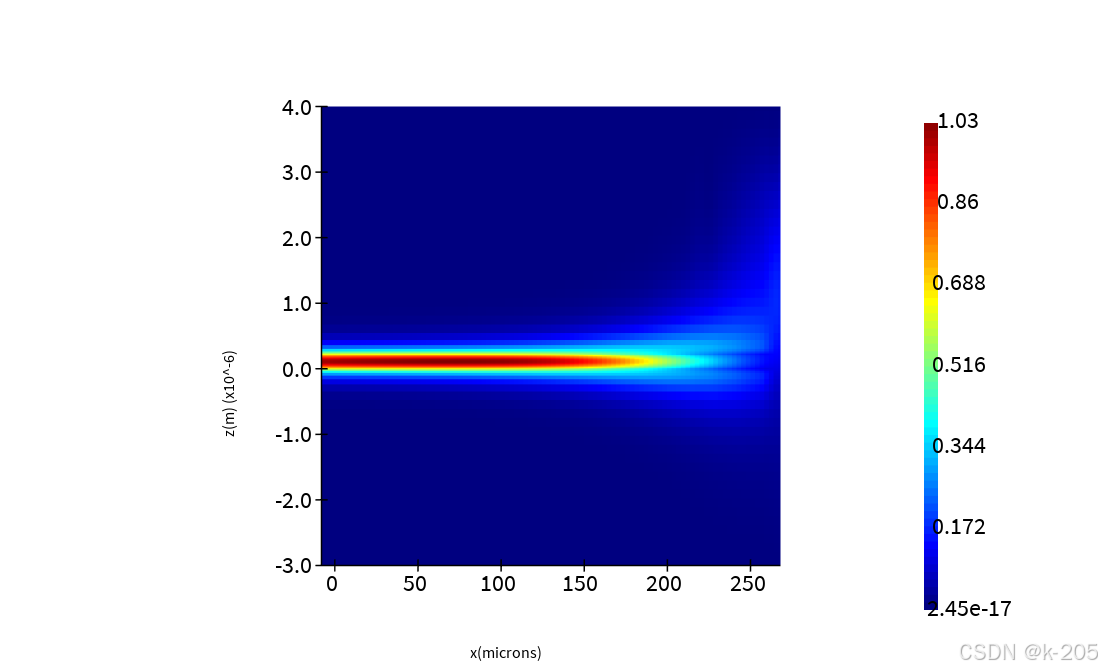

XZ方向的光场分布

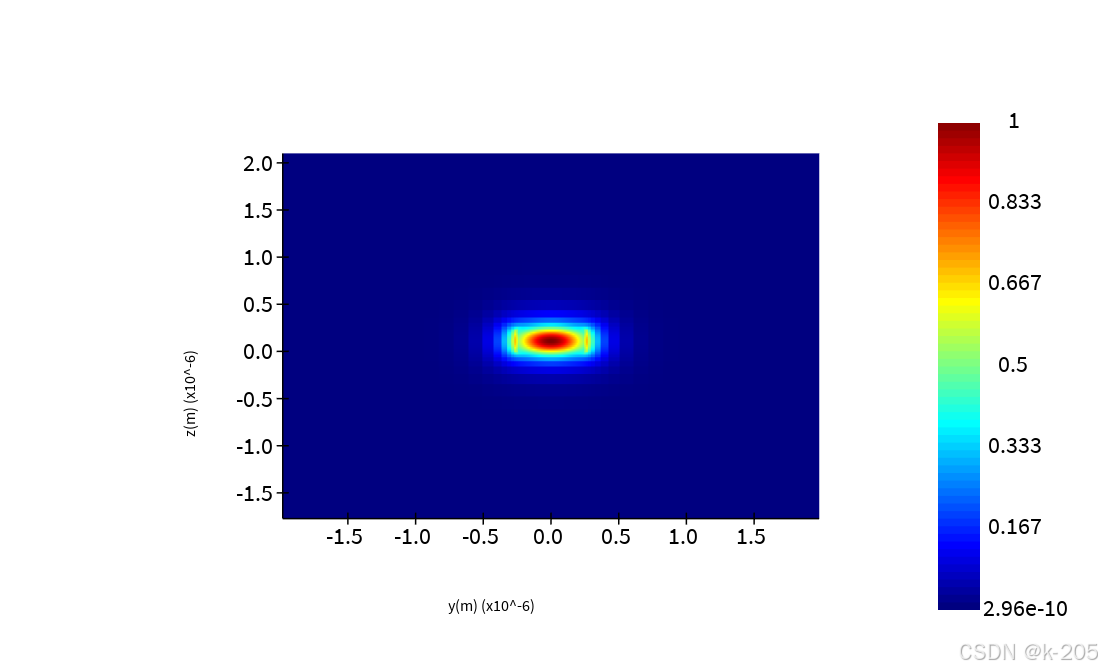

在直波导段光场被完全限制在波导中心区域，随着波导宽度减小，光场沿传播方向x，开始沿 XY 截面（水平方向）扩展，以波导中心呈水平对称变化，这是由于随着波导宽度减小，波导在宽度方向限制光的能力变弱，光场沿宽度减小的方向扩散至上包层中；整个 TE 模由直波导段经倒锥波导至上包层中，光场变化沿水平方向以波导中心呈完全对称。同时TE 模传输过程中在末尾段出现的分叉也可叫做空间震荡，这是由氧化层与空气界面的多次反射造成，并不影响光场传播过程中分布界面的扩大。

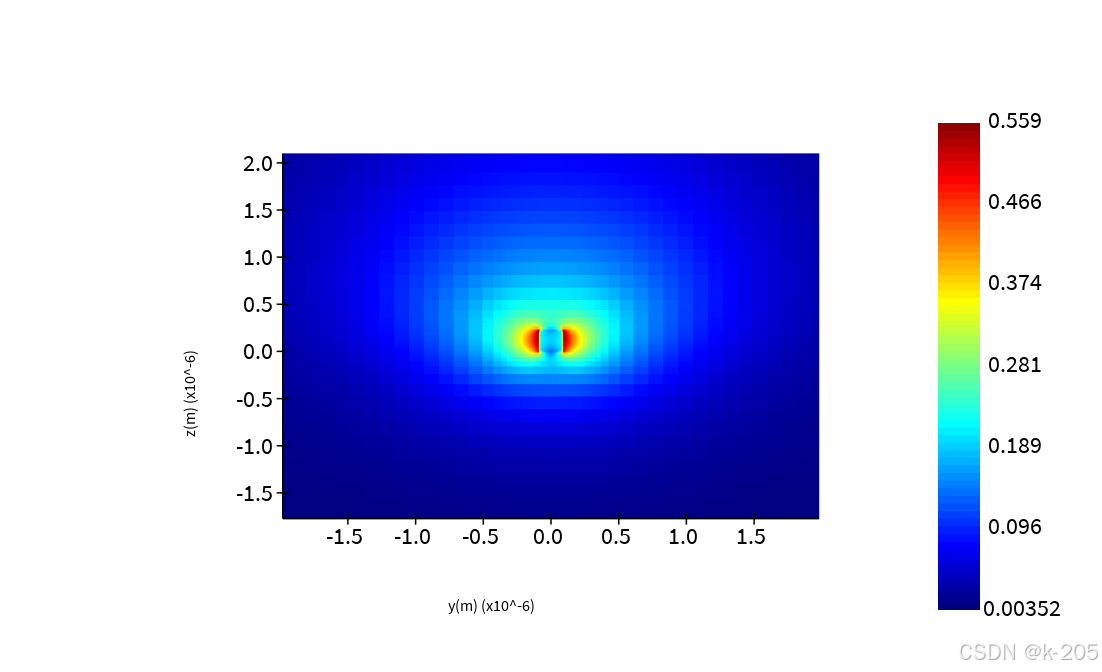

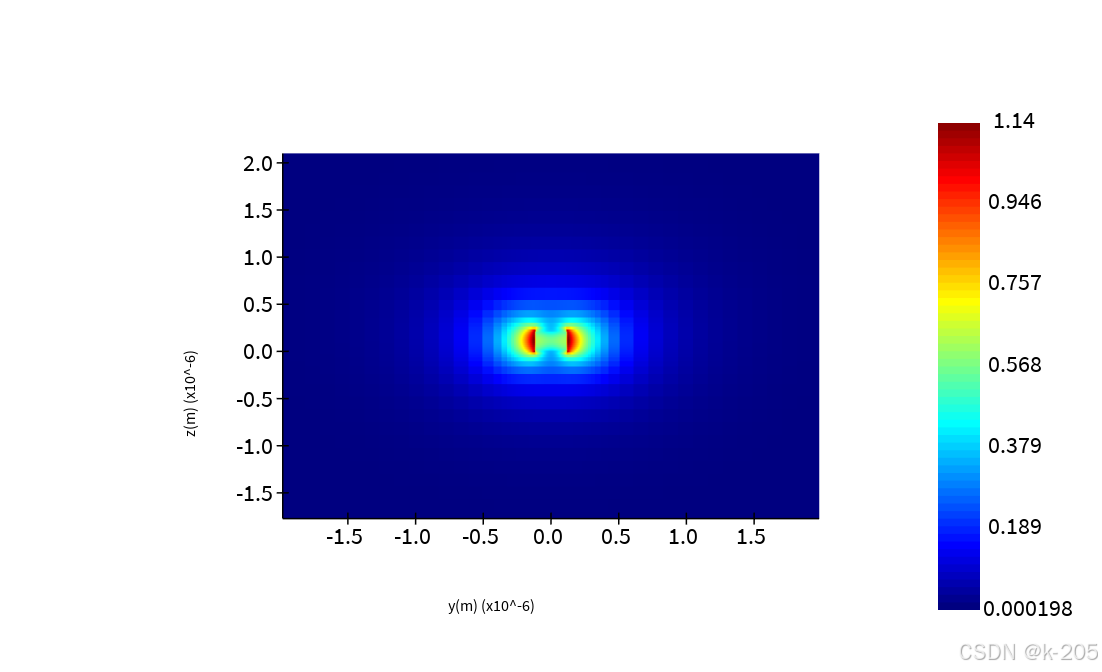

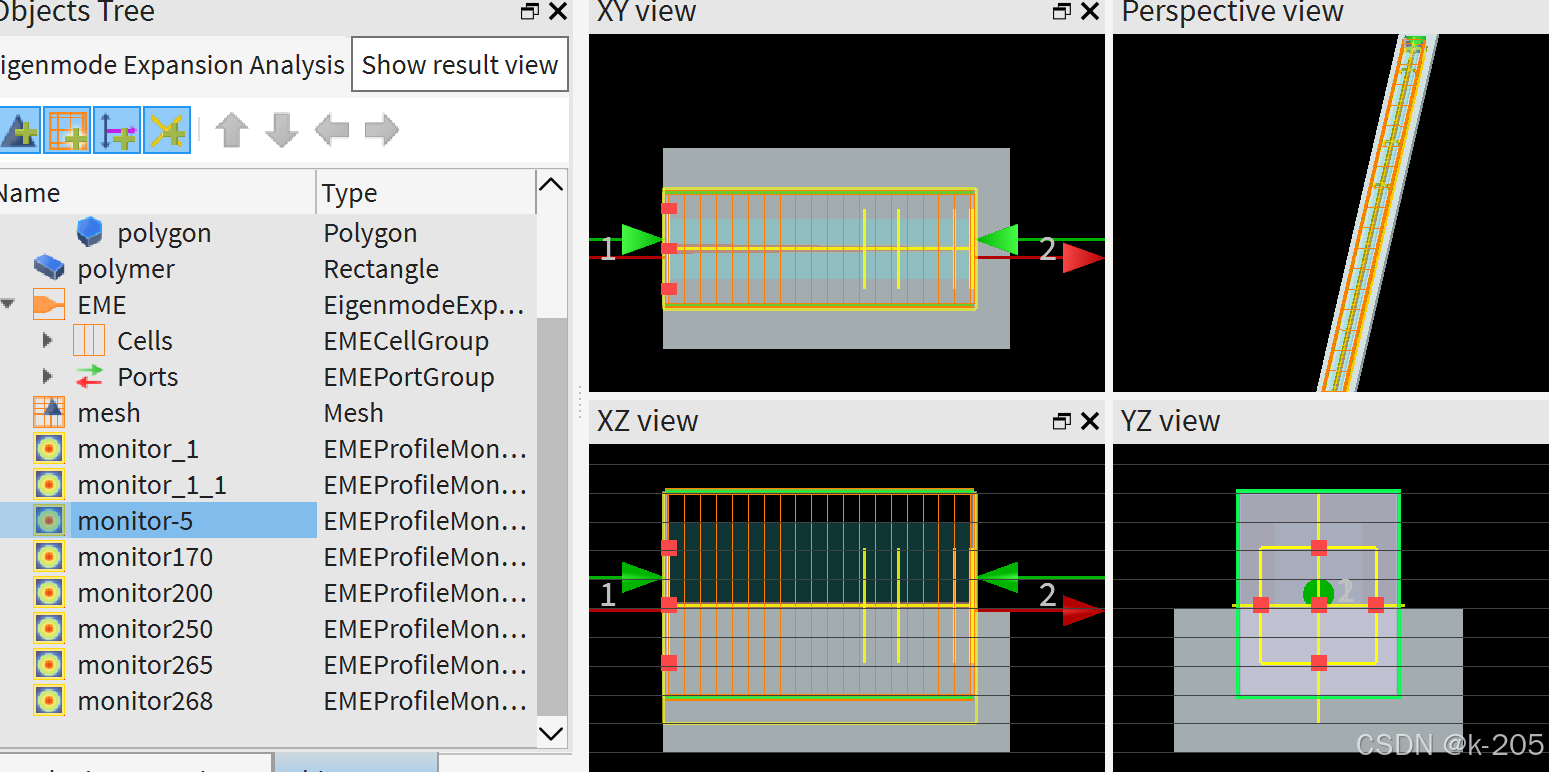

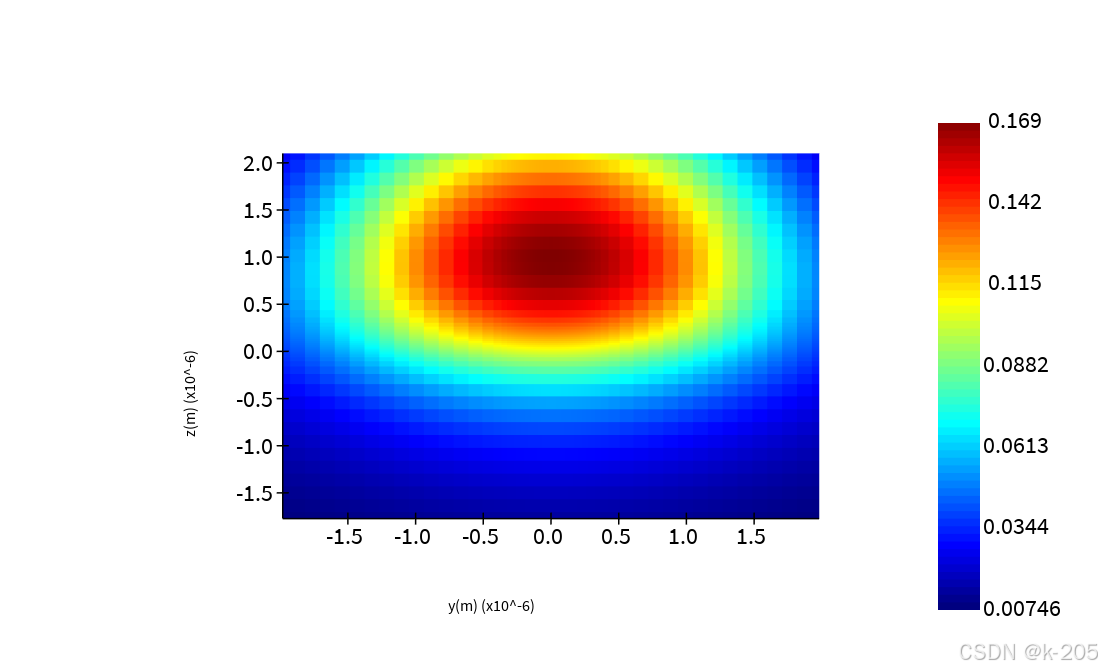

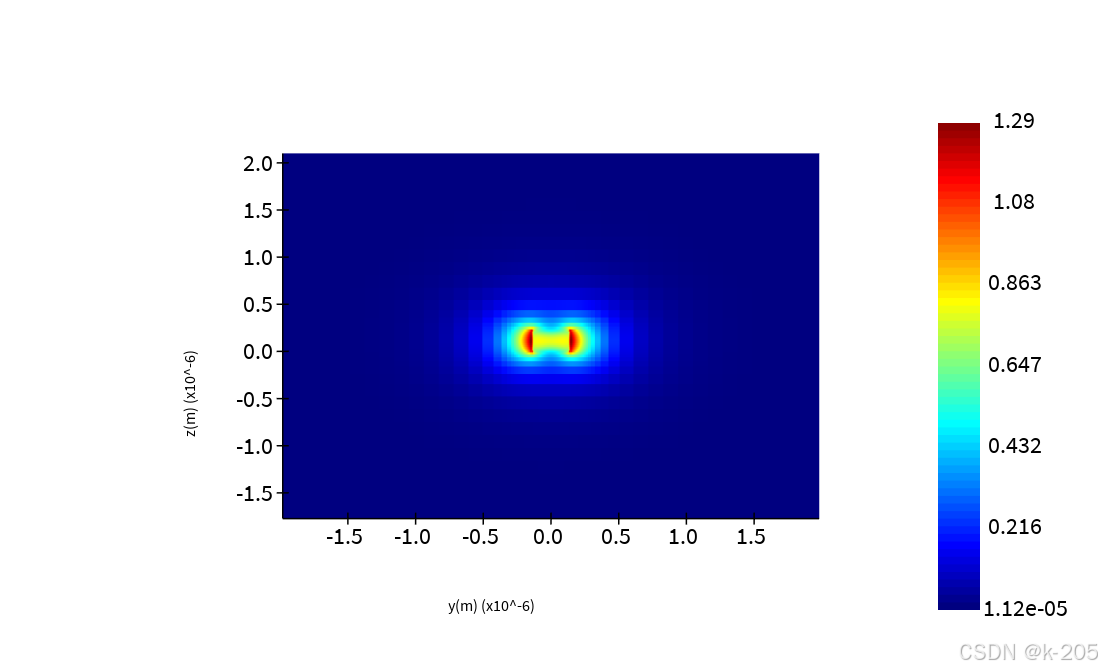

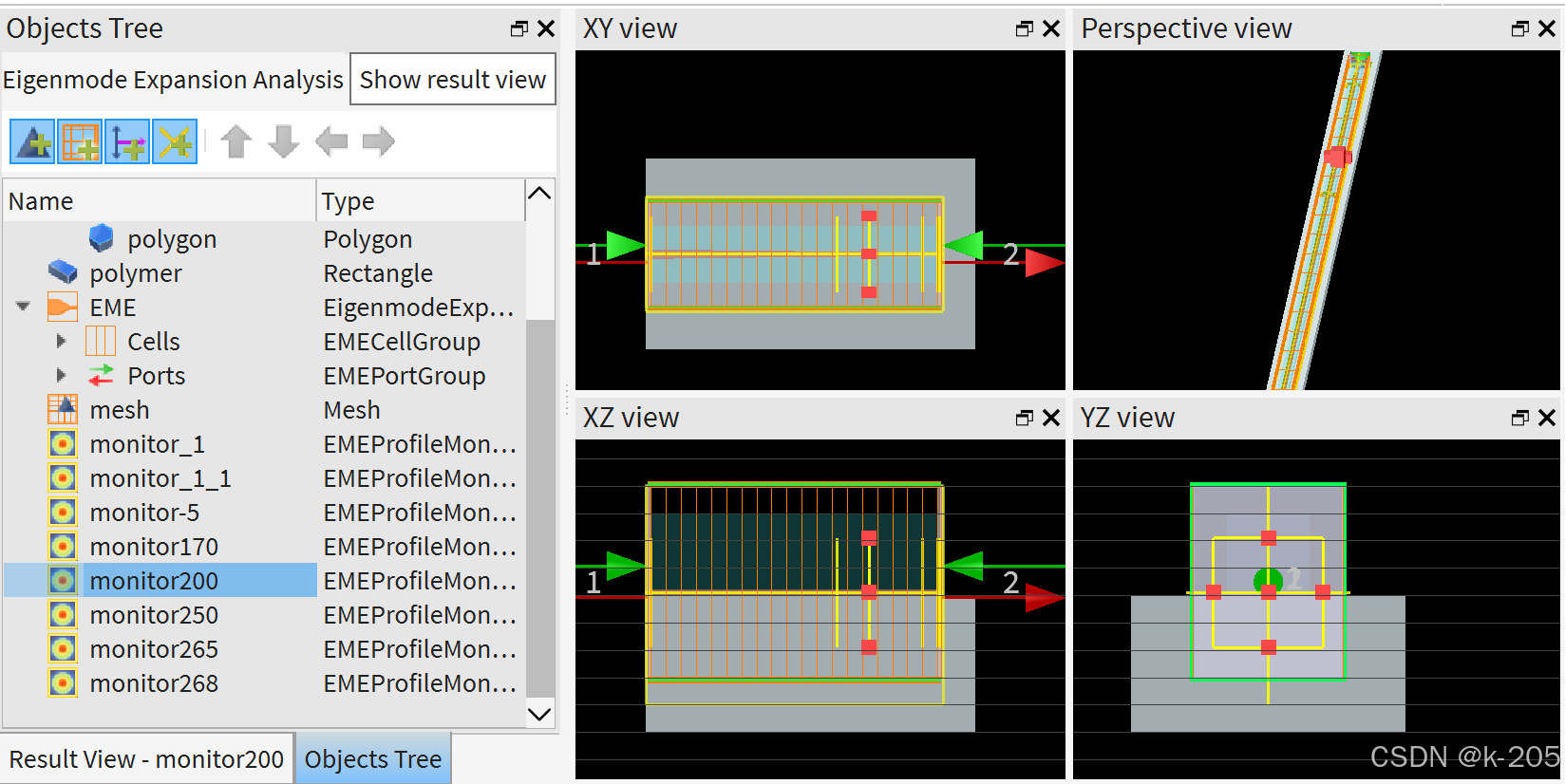

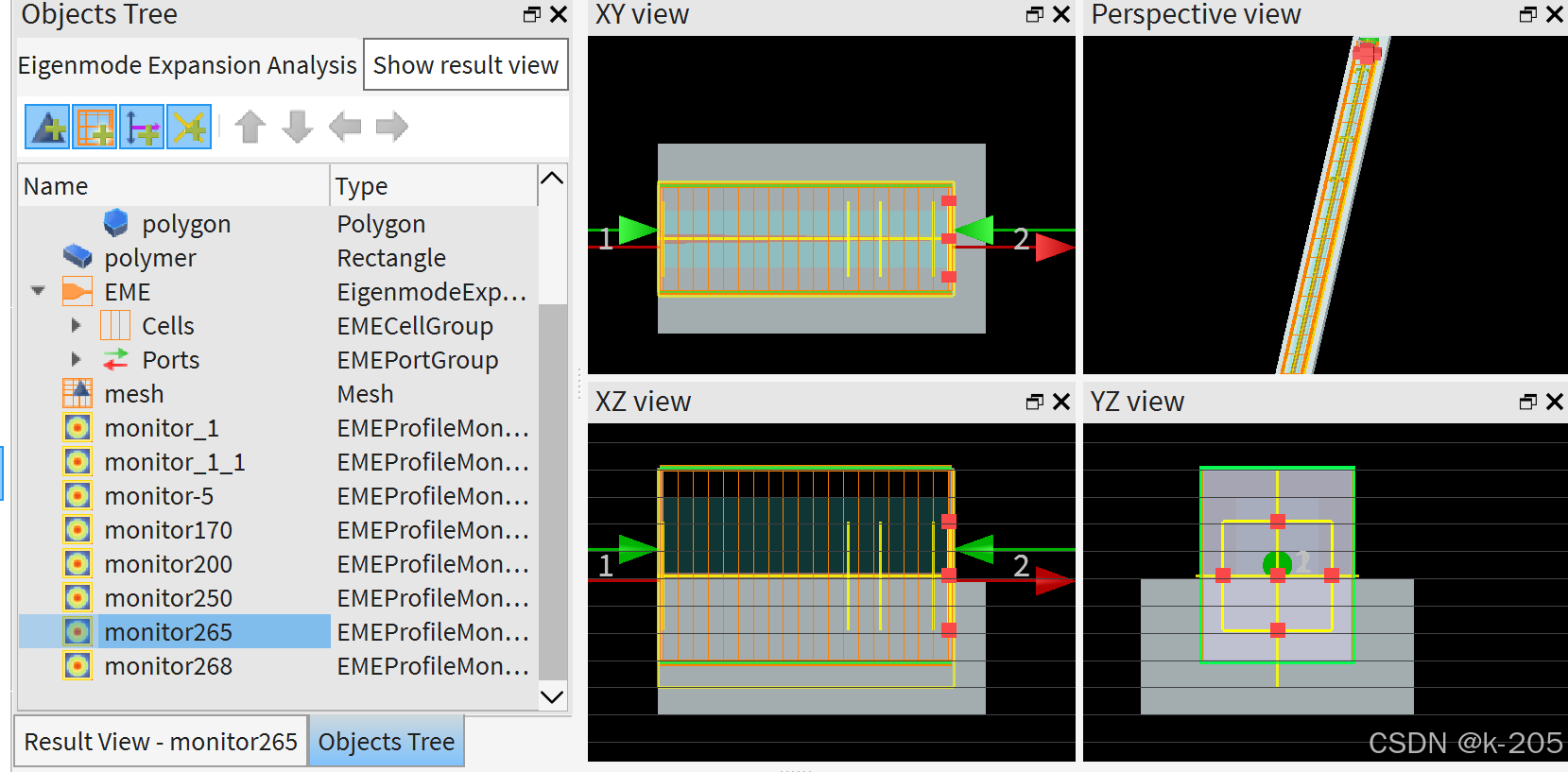

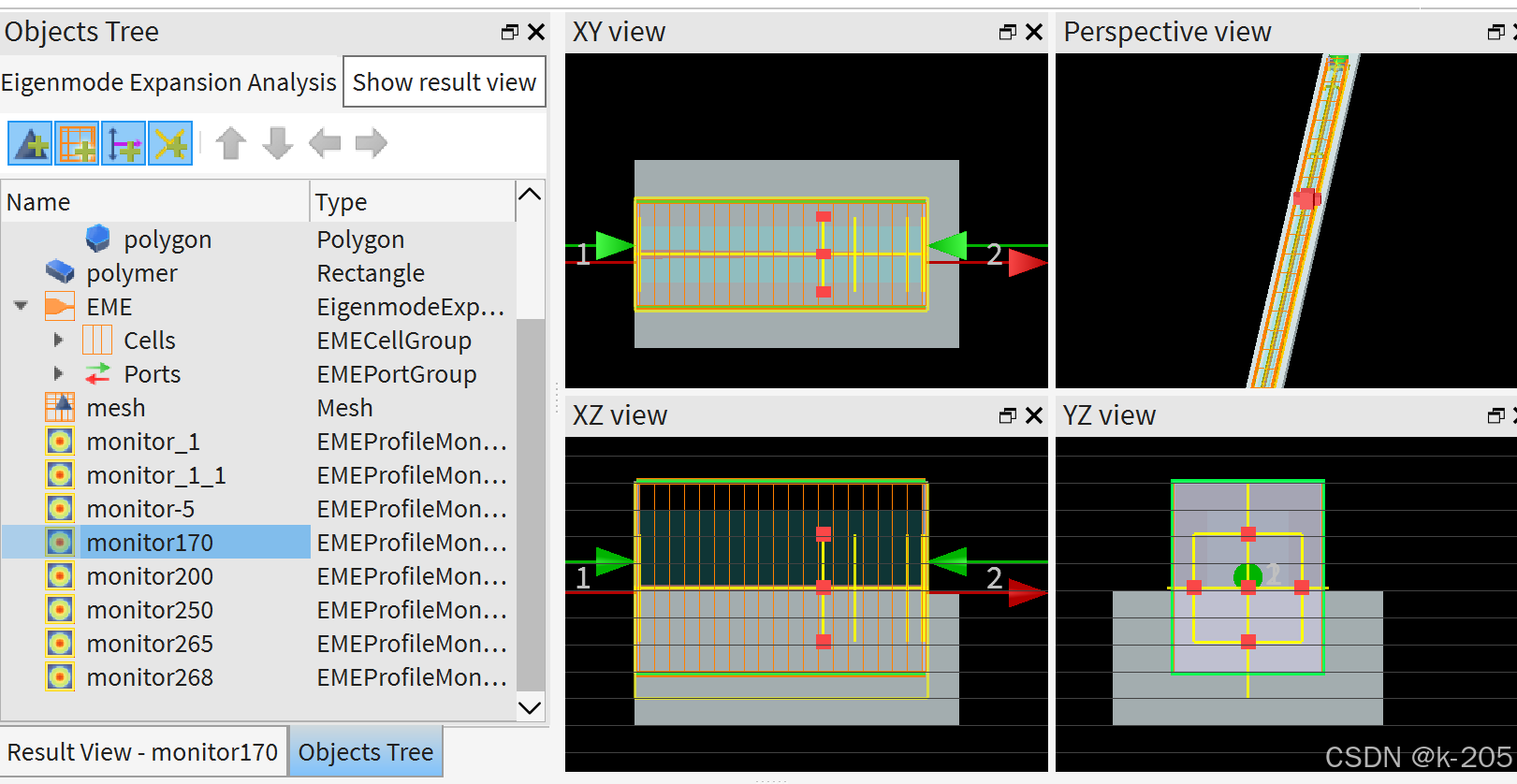

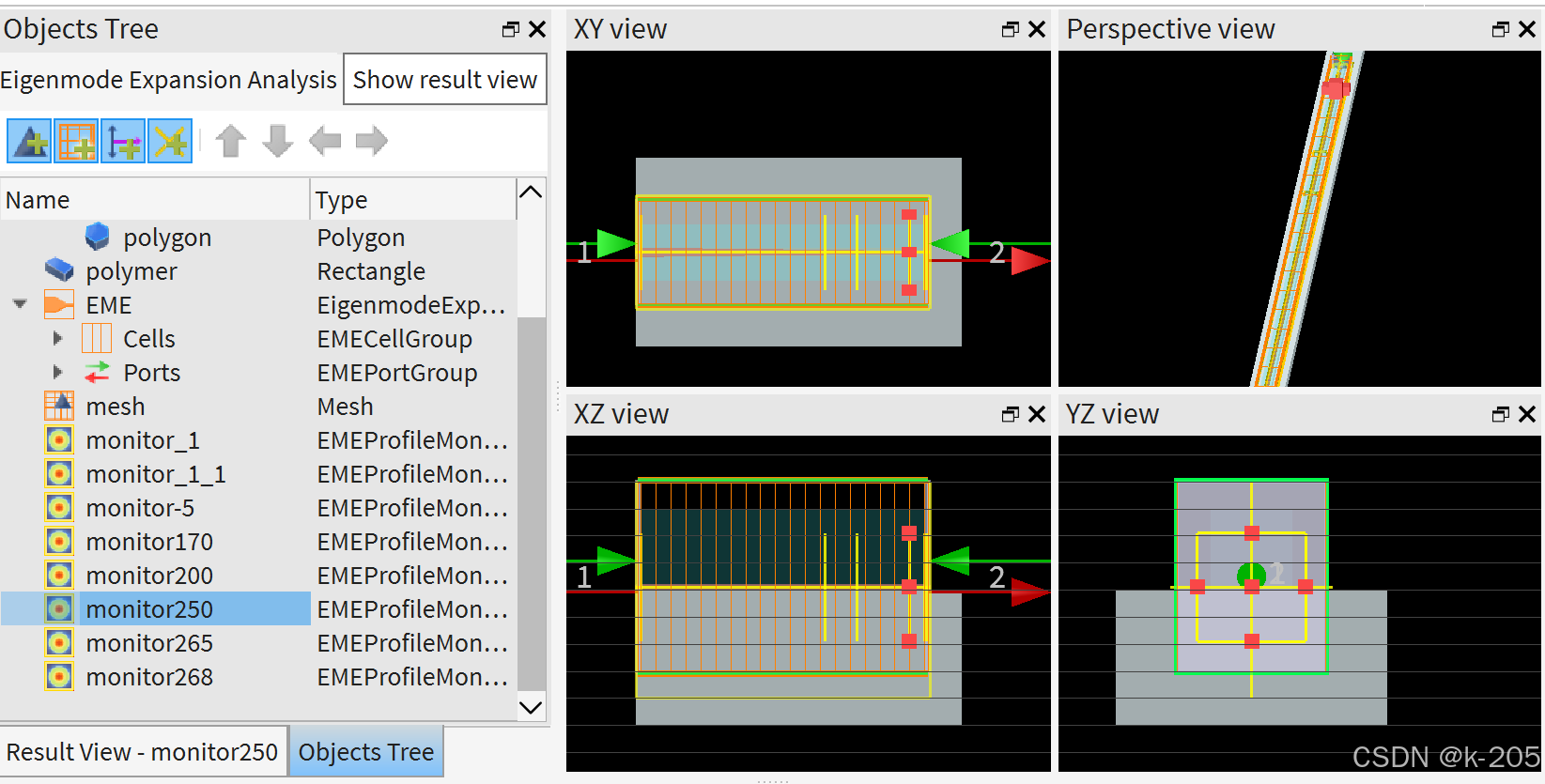

不同位置的光场分布
