NPN三极管作为开关工作原理详解

一、NPN三极管工作原理图解

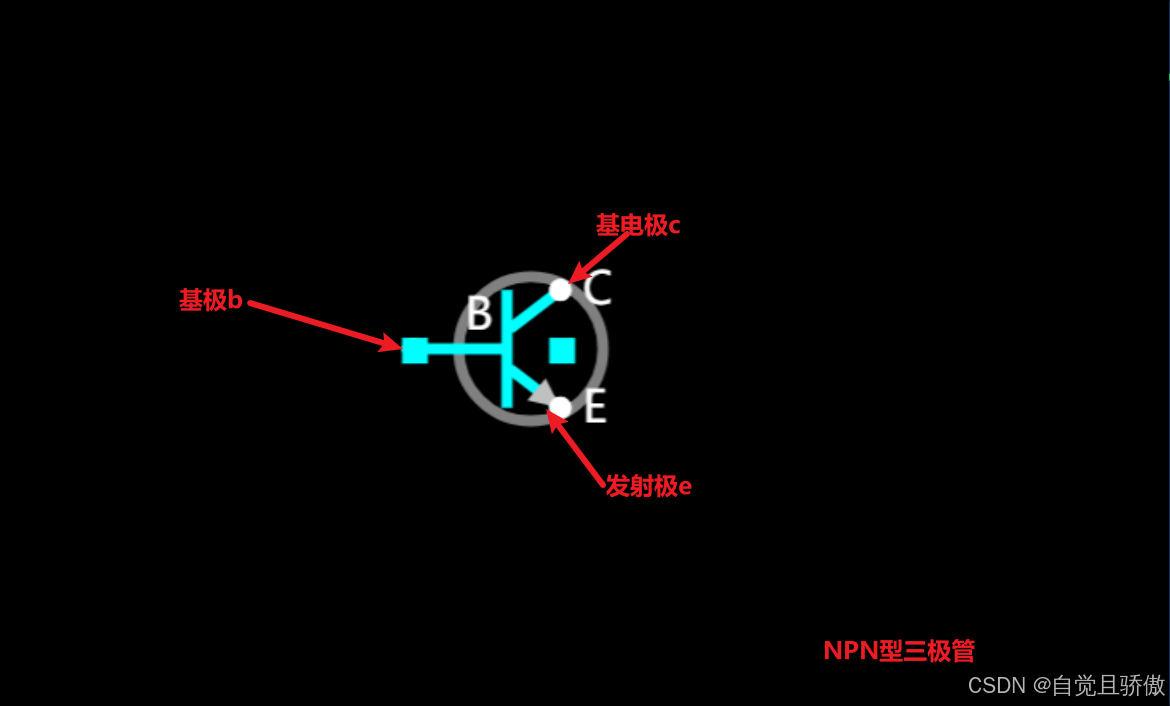

1.1 结构示意图

  • 箭头方向表示发射极电流方向(NPN:箭头向外)

  • 载流子运动:基极电流控制集电极-发射极电流

1.2 工作模式对比

工作状态条件特性
截止区Vbe<0.7V无电流通过
放大区Vbe≥0.7V且未饱和Ic=β×Ib
饱和区Ib>Ic(sat)/βVce≈0.3V

二、S8050关键参数解读(基于立创商城数据手册)

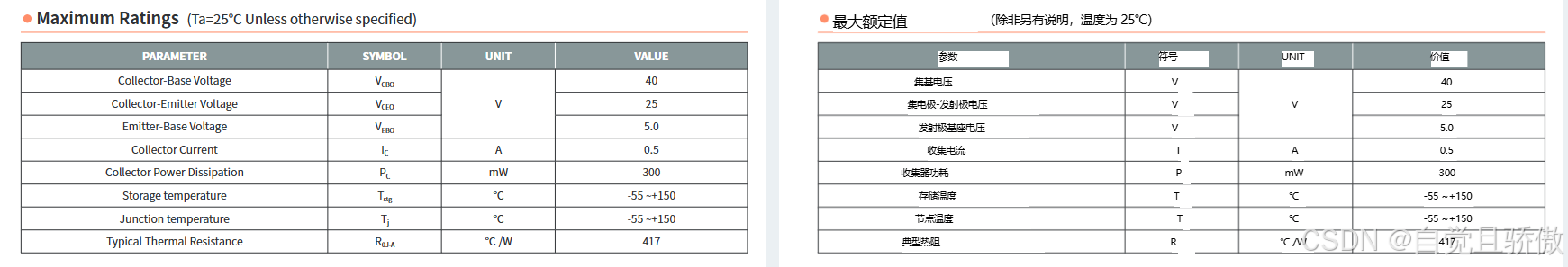

2.1 极限参数

2.2 典型电气特性

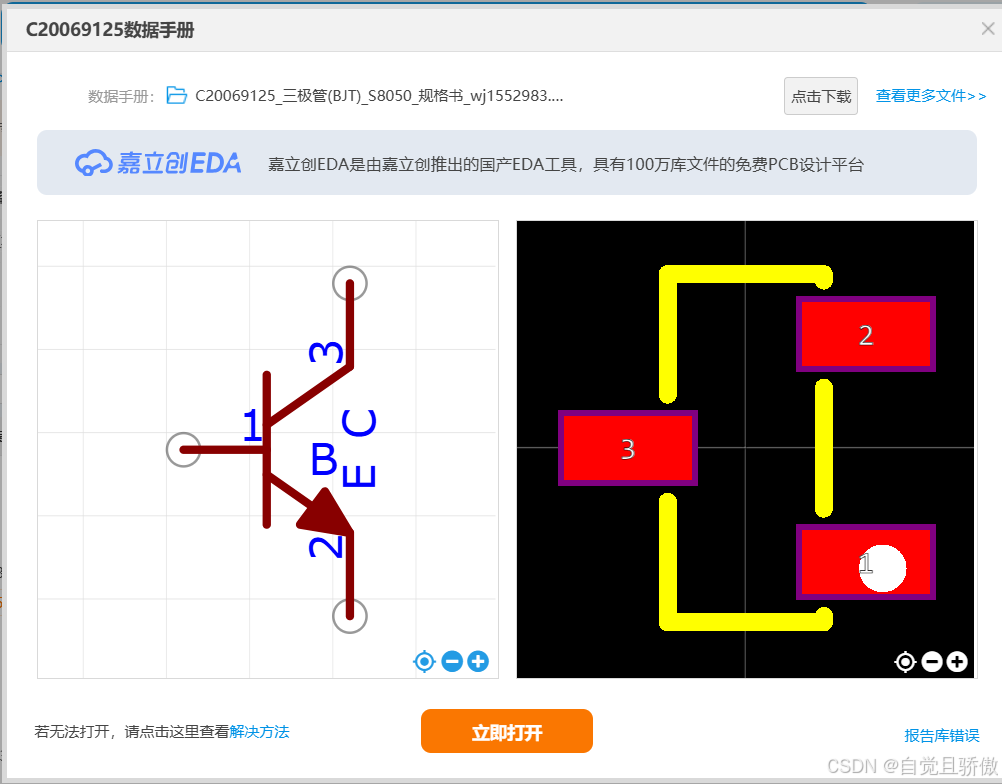

数据手册:S8050 -PDF数据手册-参考资料-立创商城


三、仿真实验验证(CircuitJS)

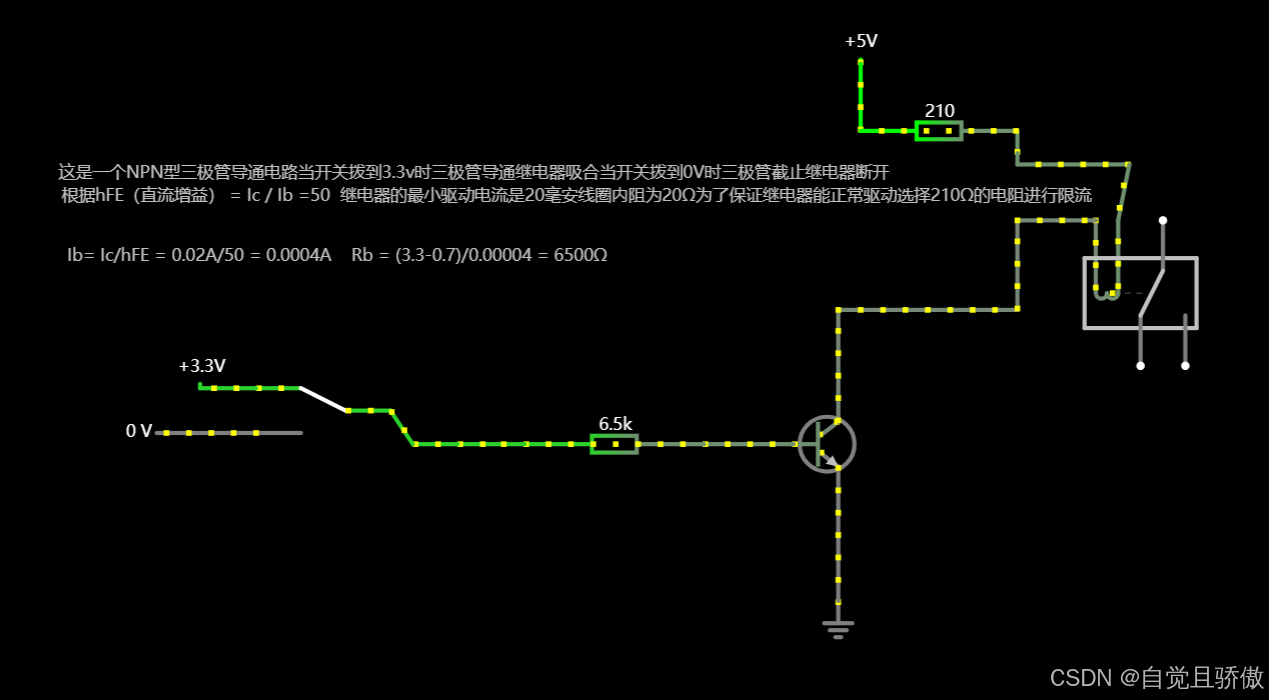

3.1 基础开关电路搭建

3.2 实验现象

开关状态继电器状态三极管状态
拨到3.3v吸合导通
拨到0v断开截止

仿真链接:Circuitjs web 在线电路模拟器


四、开关电路设计优化技巧

4.1 基极电阻计算

使用公式:Rb ≤ (Vin - Vbe) × β / Ic(注释:β  = hFE = Ic/Ib)
示例:当Vin=3.3V,β=50,Ic=20mA时:
Rb ≤ (3.3-0.7)×50/0.02 = 6.5kΩ

详细解释见仿真文字说明


结语
通过理论分析、数据手册解读和仿真实验,我们全面掌握了NPN三极管的开关应用。建议读者通过Circuitjs web搭建仿真电路观察各极电压工作状态。欢迎在评论区分享您的设计案例!

参考文章:三极管开关设计与优化-CSDN博客
