目录

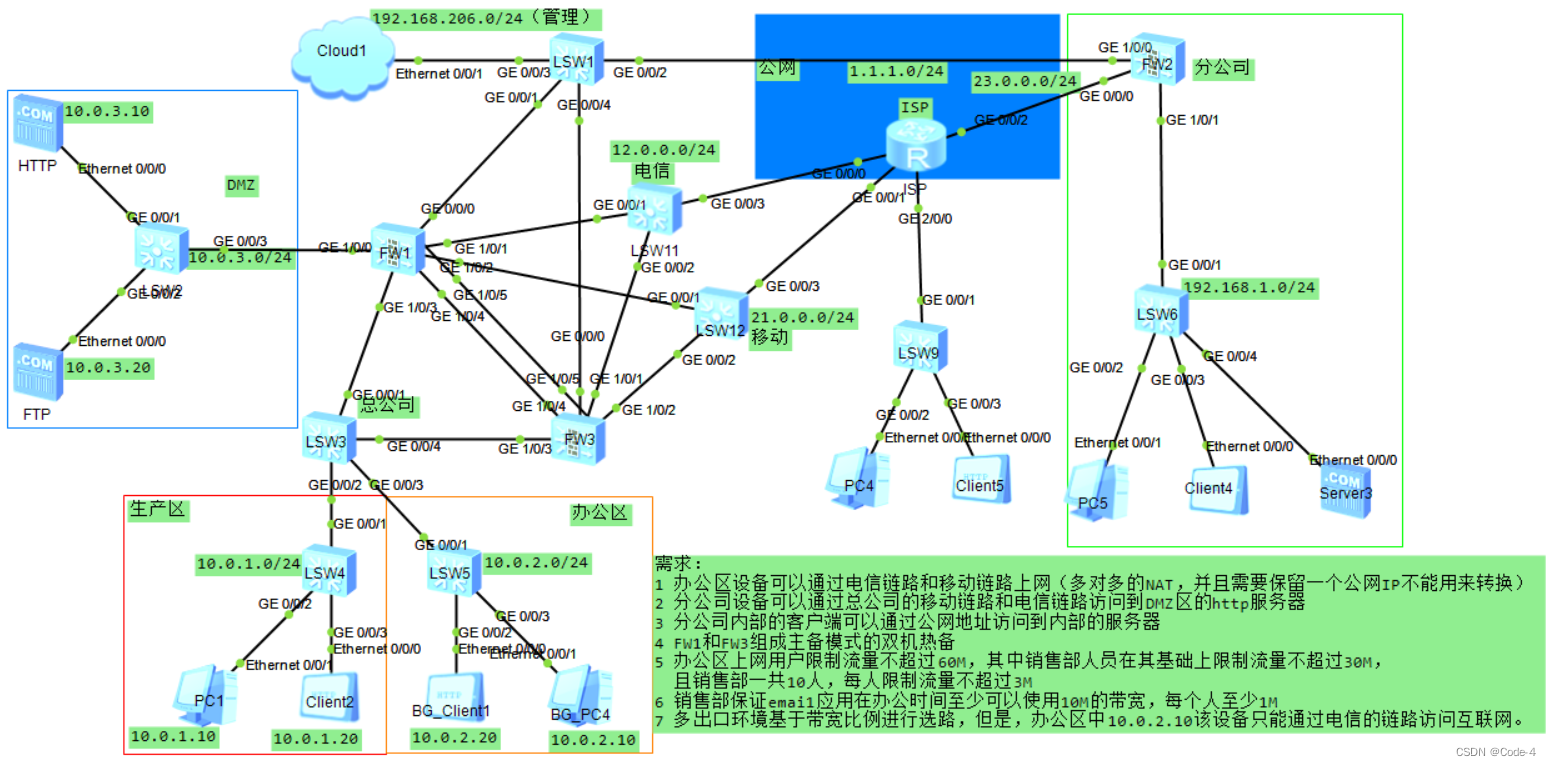

拓扑

在这里插入图片描述

需求

需求：
1 办公区设备可以通过电信链路和移动链路上网（多对多的NAT，并且需要保留一个公网IP不能用来转换）
2 分公司设备可以通过总公司的移动链路和电信链路访问到DMZ区的http服务器
3 分公司内部的客户端可以通过公网地址访问到内部的服务器
4 FW1和FW3组成主备模式的双机热备
5 办公区上网用户限制流量不超过60M，其中销售部人员在其基础上限制流量不超过30M，
且销售部一共10人，每人限制流量不超过3M
6 销售部保证emai1应用在办公时间至少可以使用10M的带宽，每个人至少1M
7 多出口环境基于带宽比例进行选路，但是，办公区中10.0.2.10该设备只能通过电信的链路访问互联网。

配置

目标NAT配置

这里主要配置目标NAT，其他配置请参考 防火墙源NAT配置

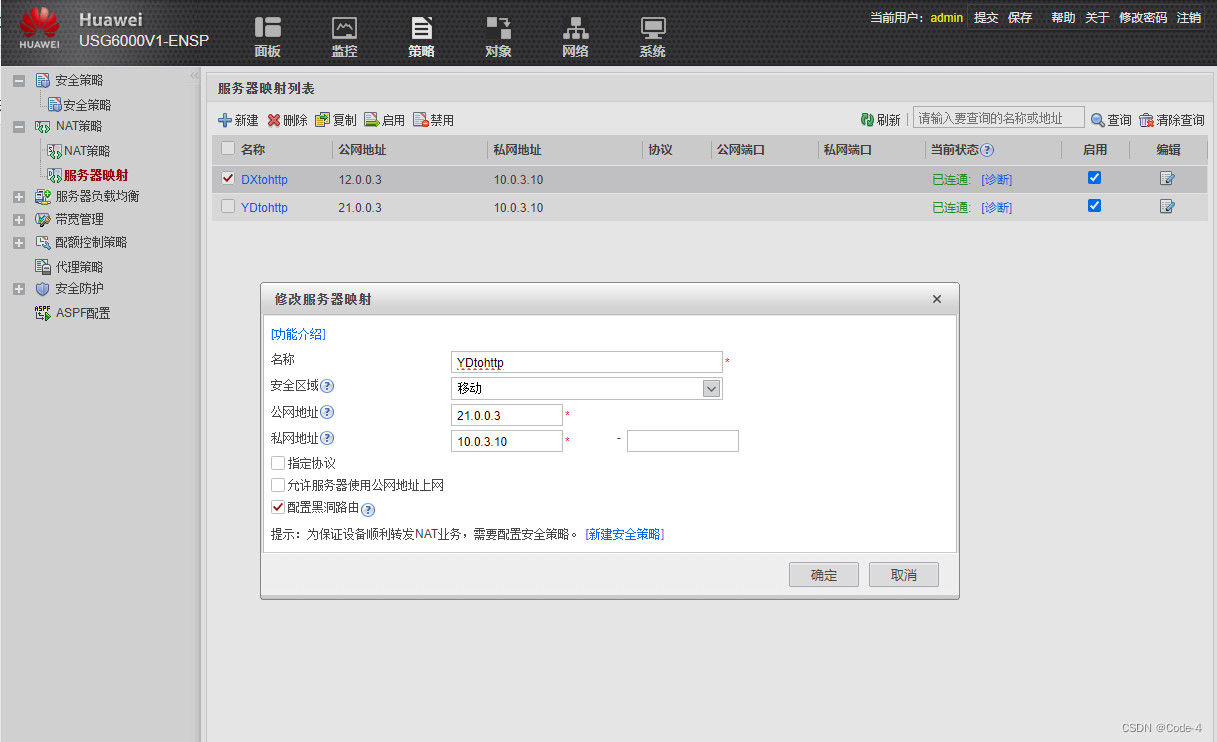

配置服务器映射

电信（DX）

在这里插入图片描述

移动（YD）

在这里插入图片描述

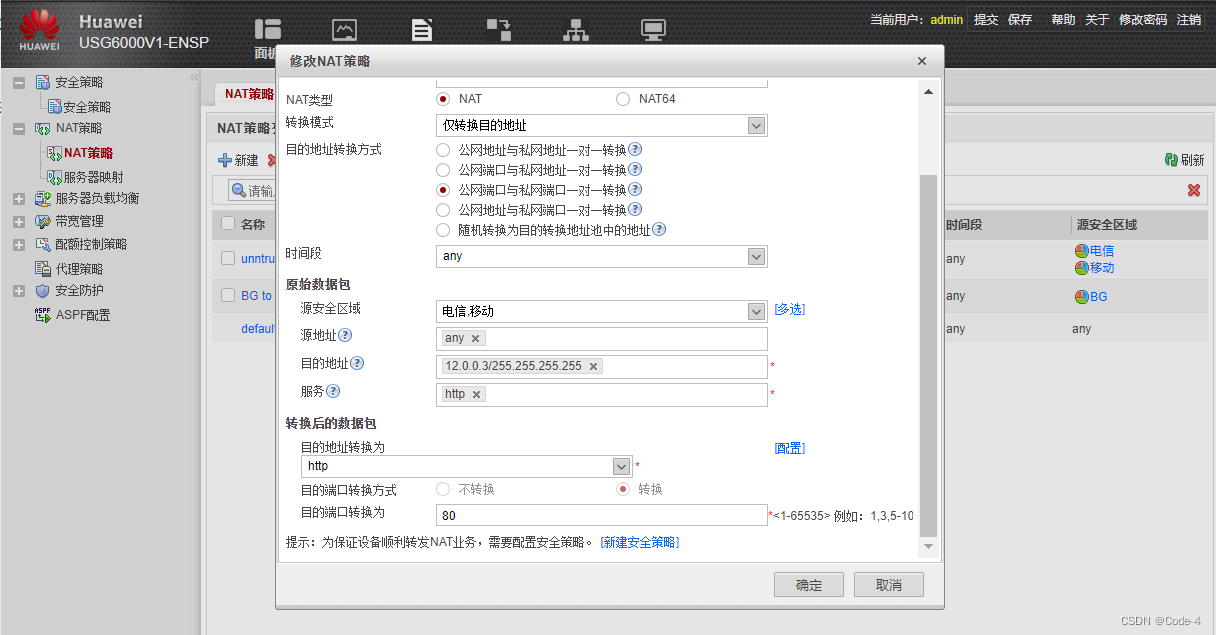

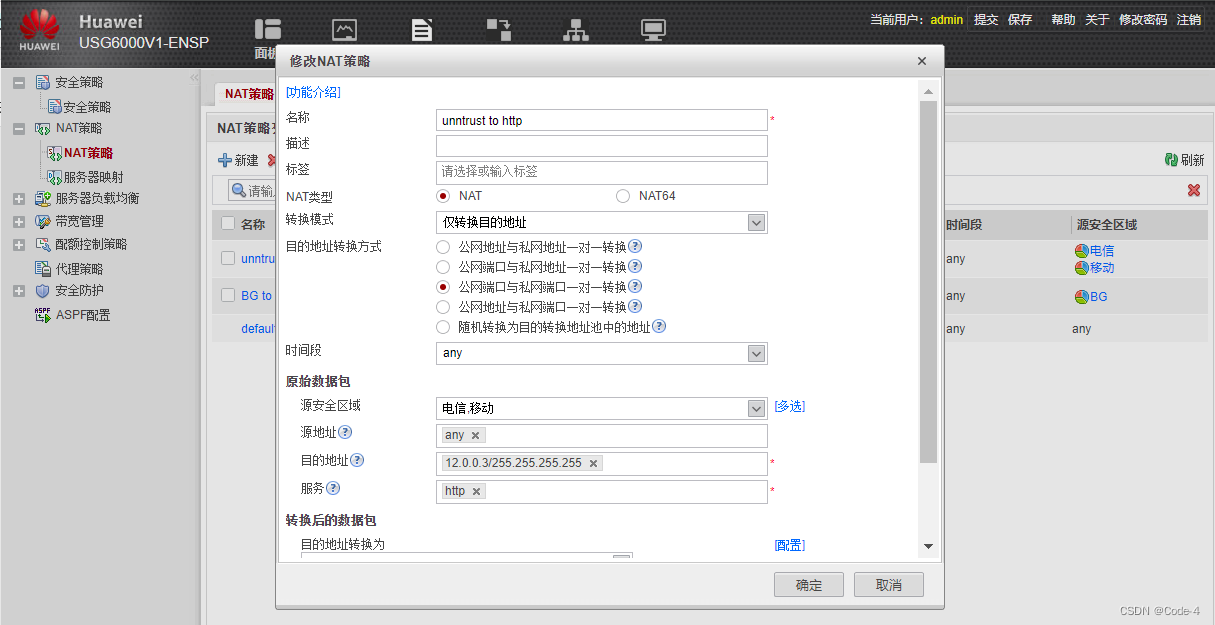

配置NAT策略

仅转换目的地址
在这里插入图片描述

配置目的端口转换

  • HTTP：80
    在这里插入图片描述

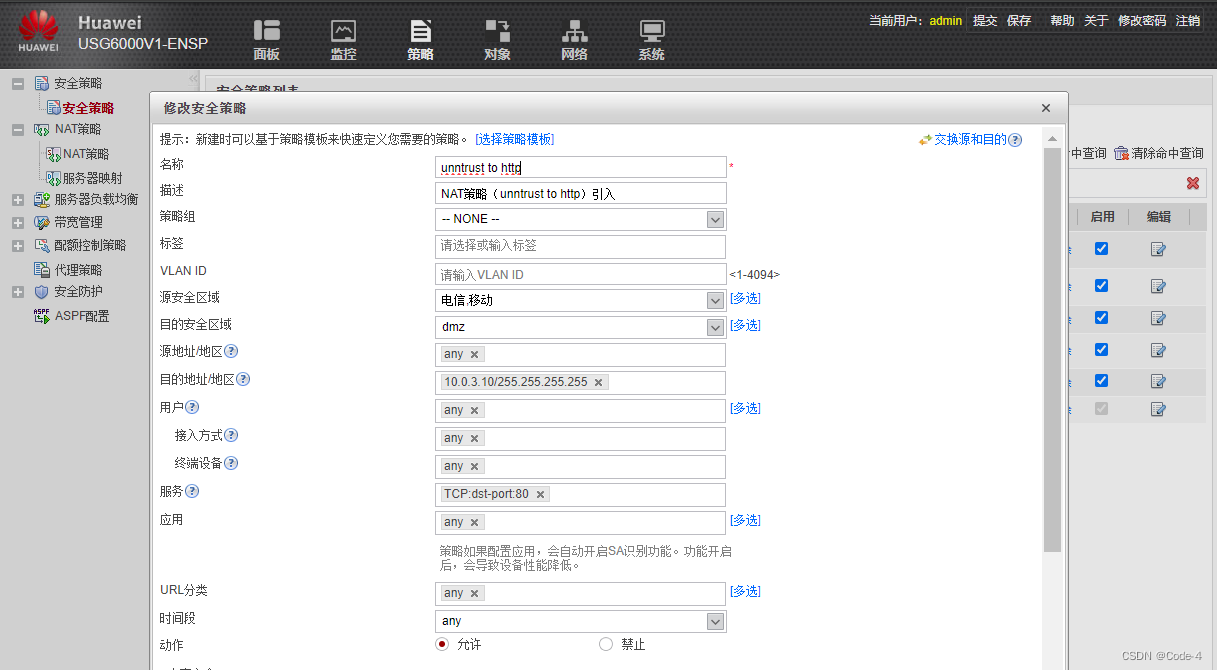

新建安全策略

  • 点击新建安全策略

在这里插入图片描述

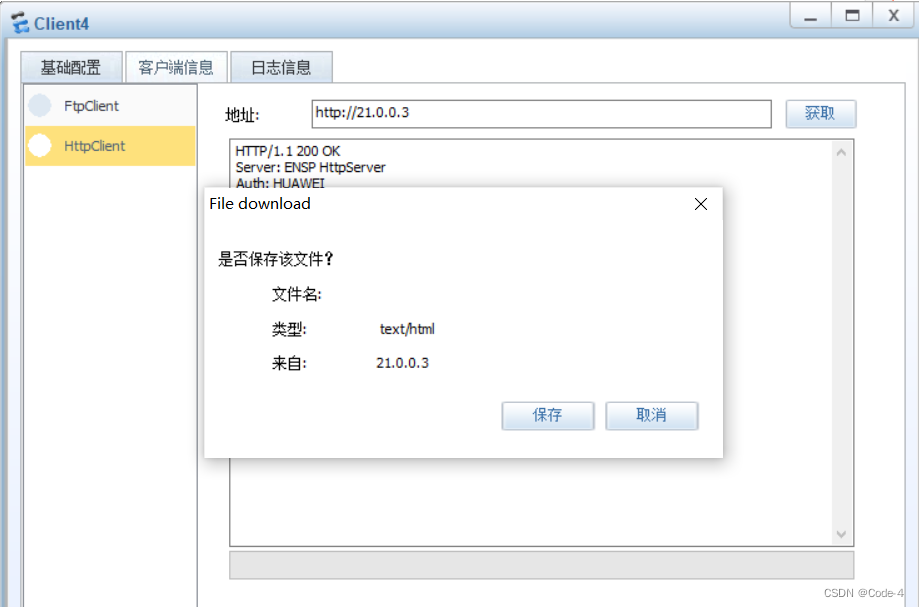

测试

在这里插入图片描述
在这里插入图片描述

配置双向NAT

测试之前记得开启服务器的服务

配置服务器映射

在这里插入图片描述

配置NAT策略

源地址和目的地址同时转换
在这里插入图片描述
在这里插入图片描述

配置访问外网的NAT

在这里插入图片描述

配置安全策略

  • 配置访问外网的安全策略
    在这里插入图片描述
  • 配置外网访问HTTP服务的策略

在这里插入图片描述

测试

测试之前记得开启服务器的服务
在这里插入图片描述

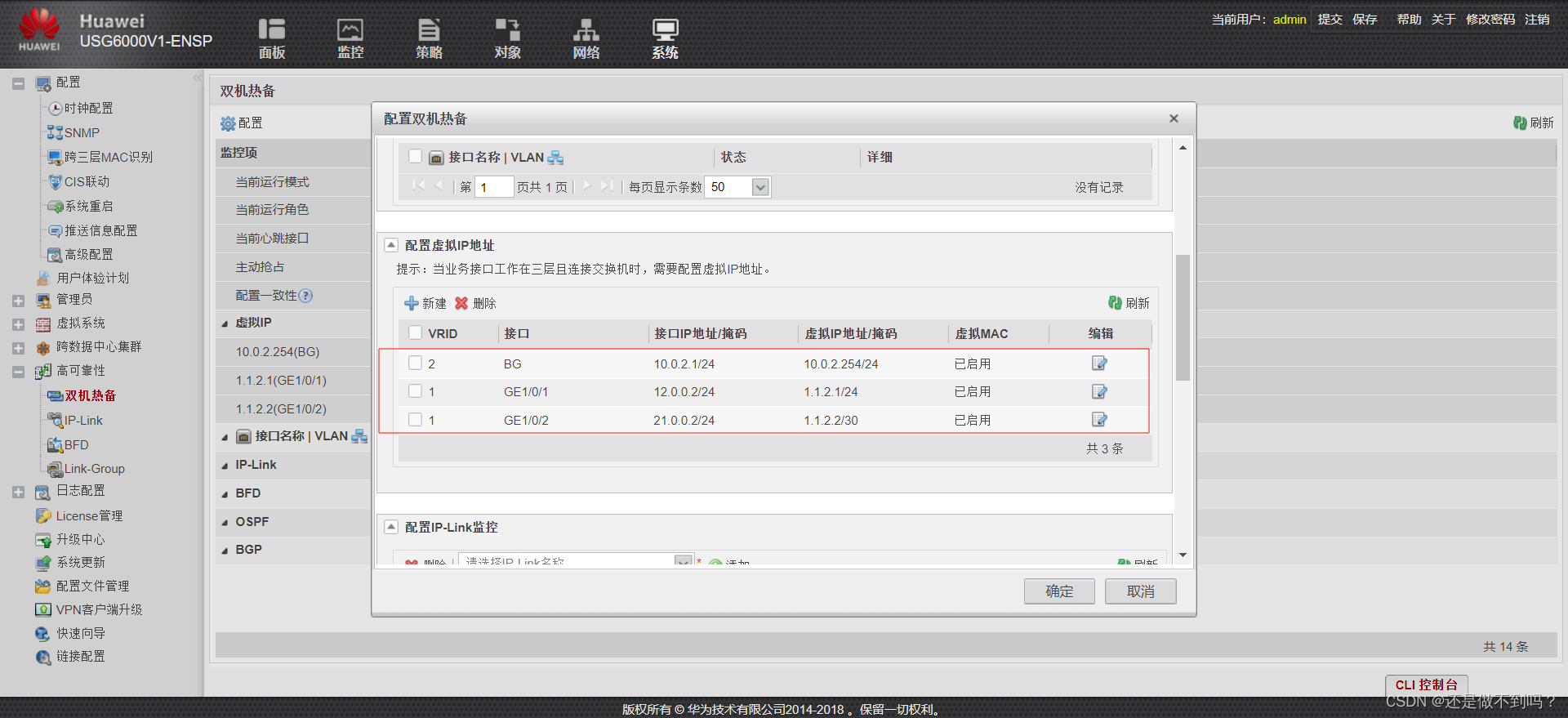

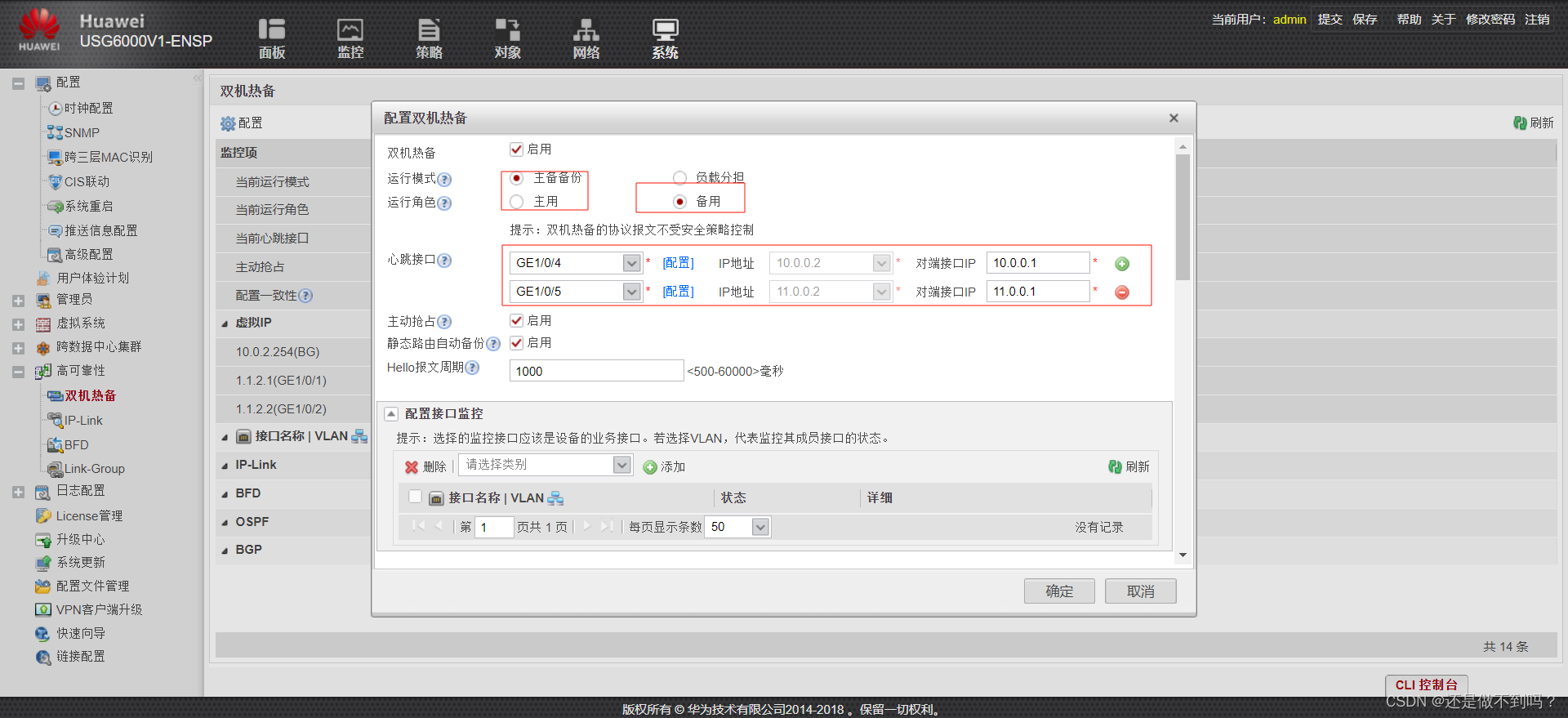

配置双机热备

主用

在这里插入图片描述在这里插入图片描述

备用

在这里插入图片描述在这里插入图片描述

配置用户带宽管理

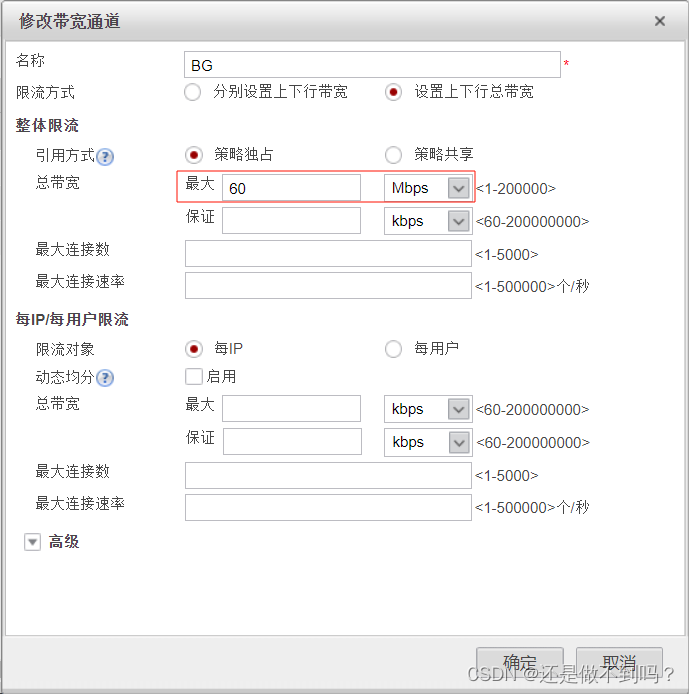

  • 带宽通道
    在这里插入图片描述

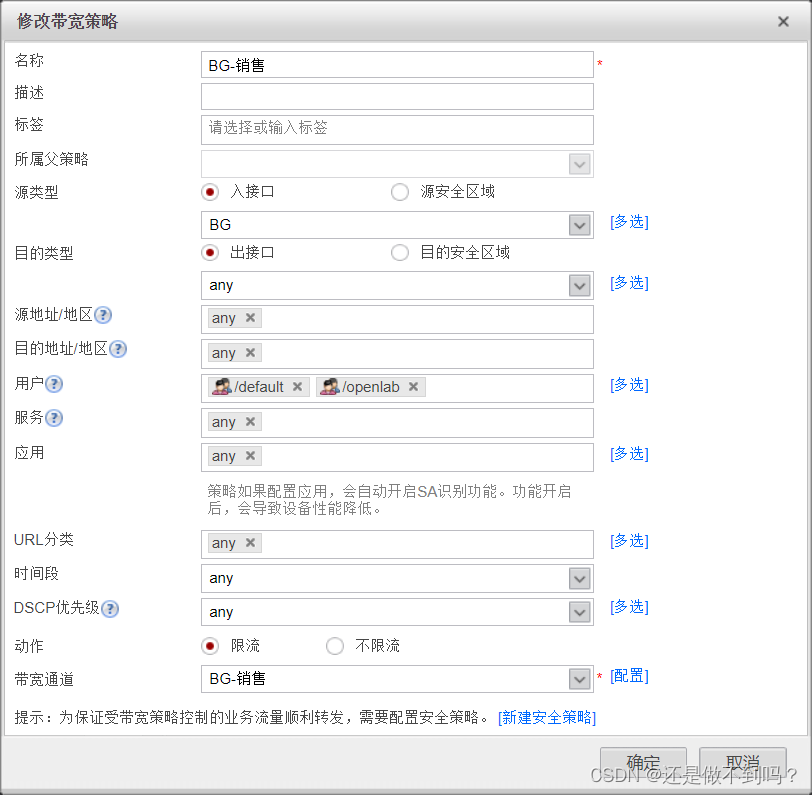

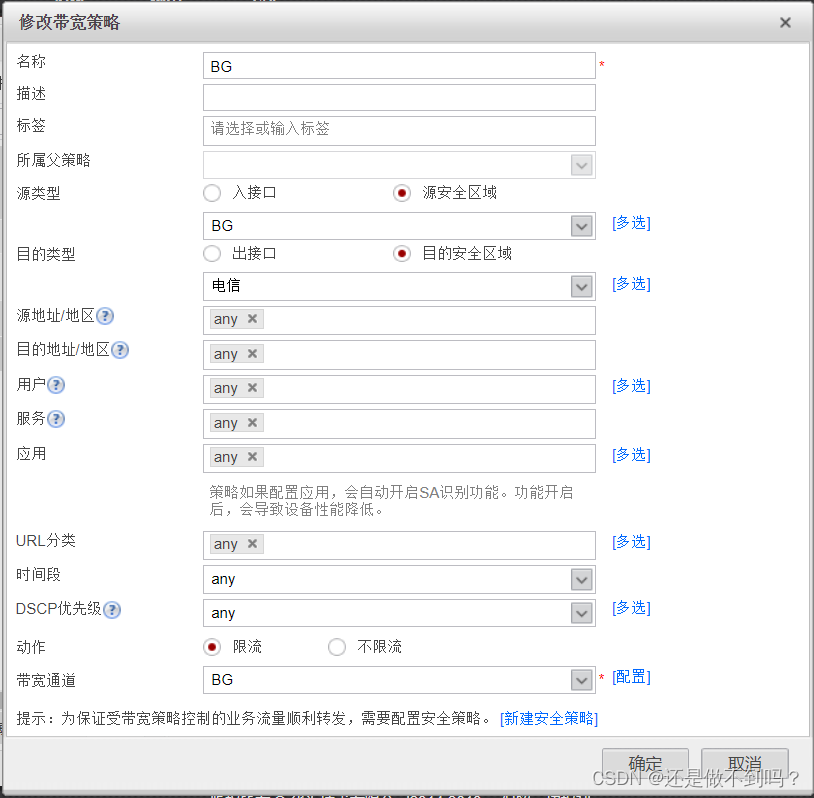

  • 带宽策略
    在这里插入图片描述

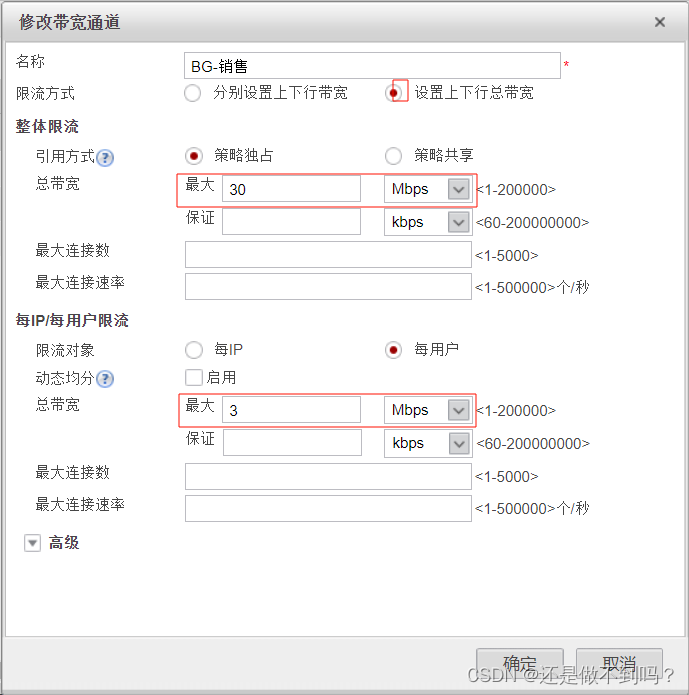

办公区上网用户限制流量不超过60M，其中销售部人员在其基础上限制流量不超过30M，且销售部一共10人，每人限制流量不超过3M

  • 带宽通道
    在这里插入图片描述
  • 带宽策略
    在这里插入图片描述

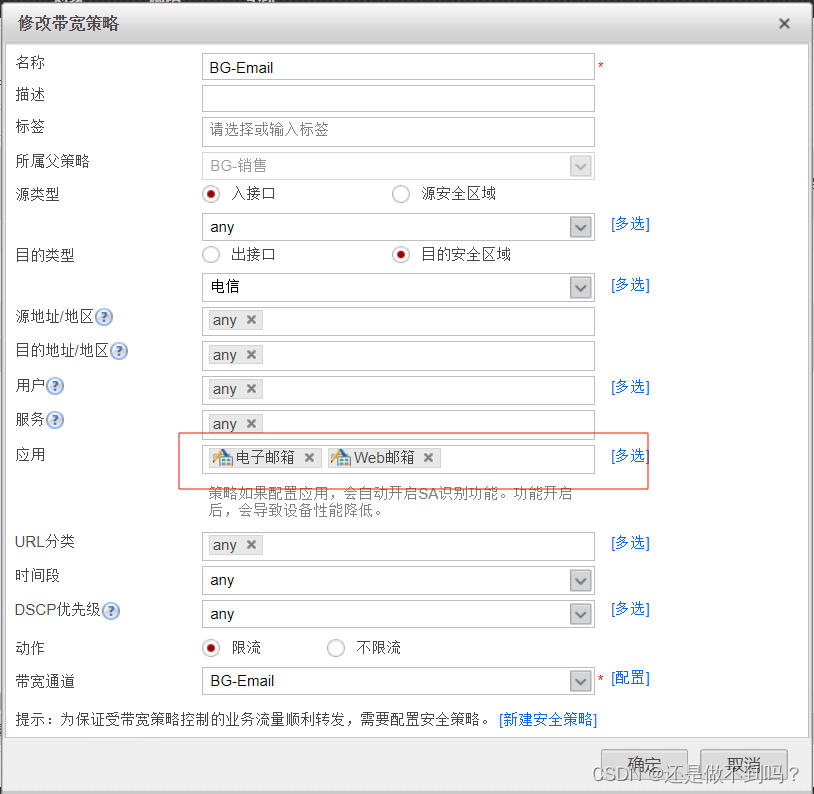

销售部保证emai1应用在办公时间至少可以使用10M的带宽，每个人至少1M

  • 带宽通道
    在这里插入图片描述

  • 带宽策略
    在这里插入图片描述

多出口环境基于带宽比例进行选路，但是，办公区中10.0.2.10该设备只能通过电信的链路访问互联网。

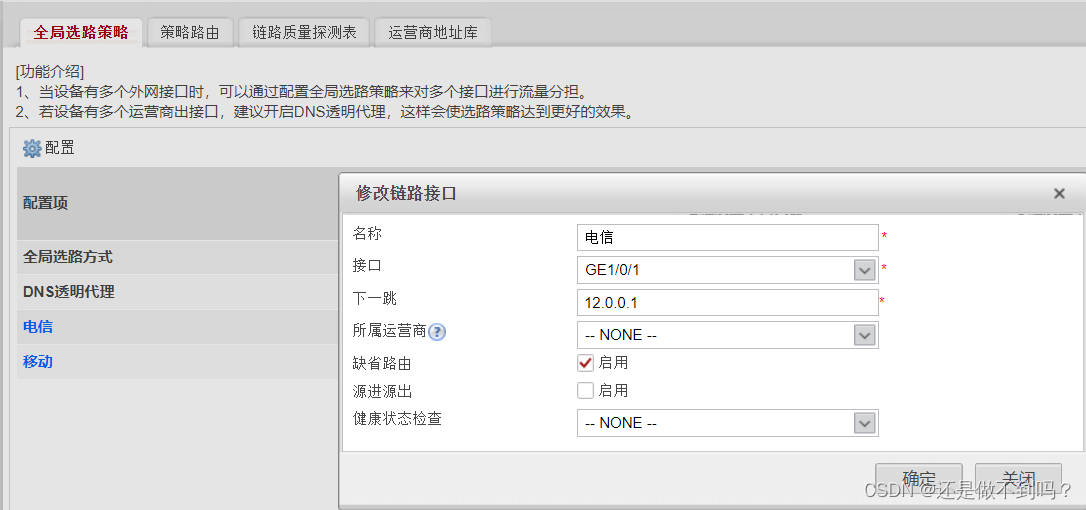

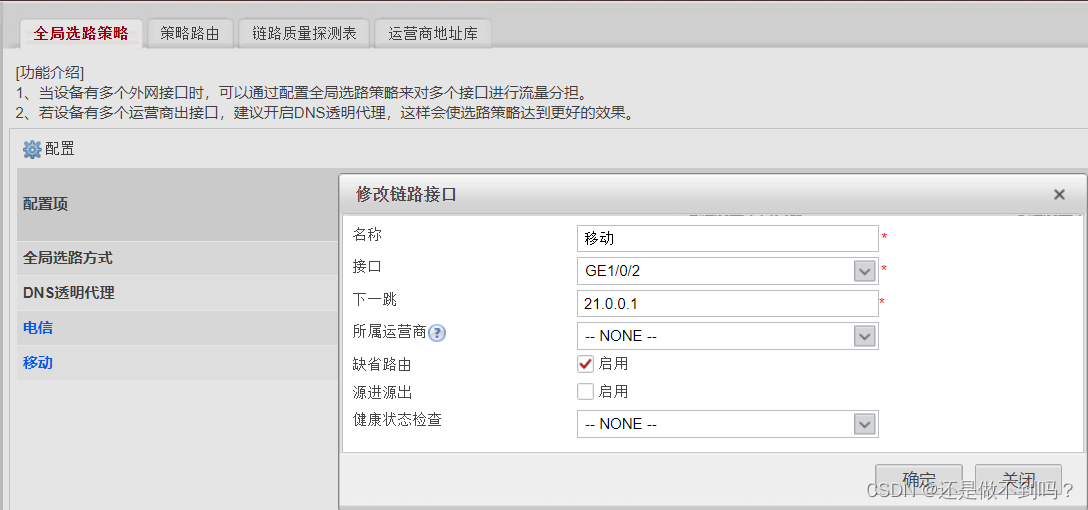

全局策略

在这里插入图片描述
在这里插入图片描述

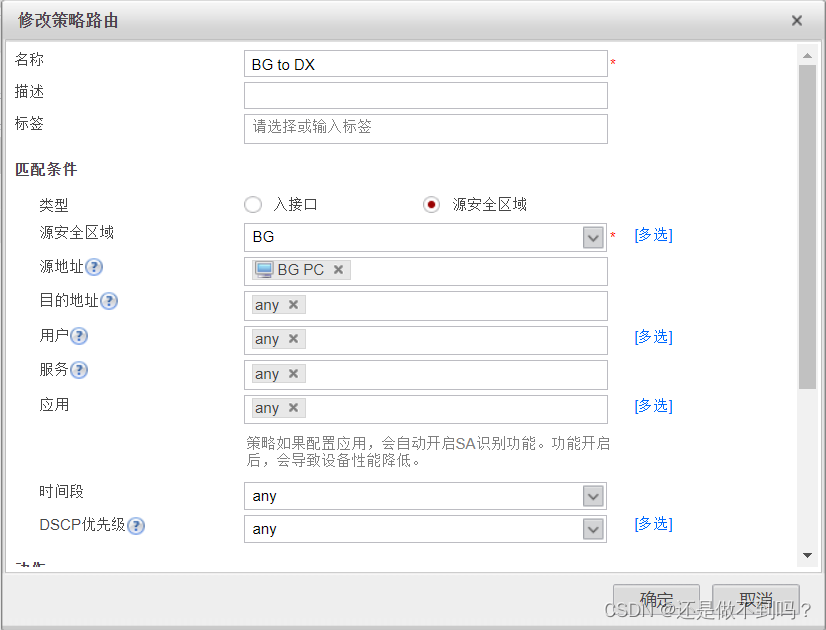

策略路由

在这里插入图片描述

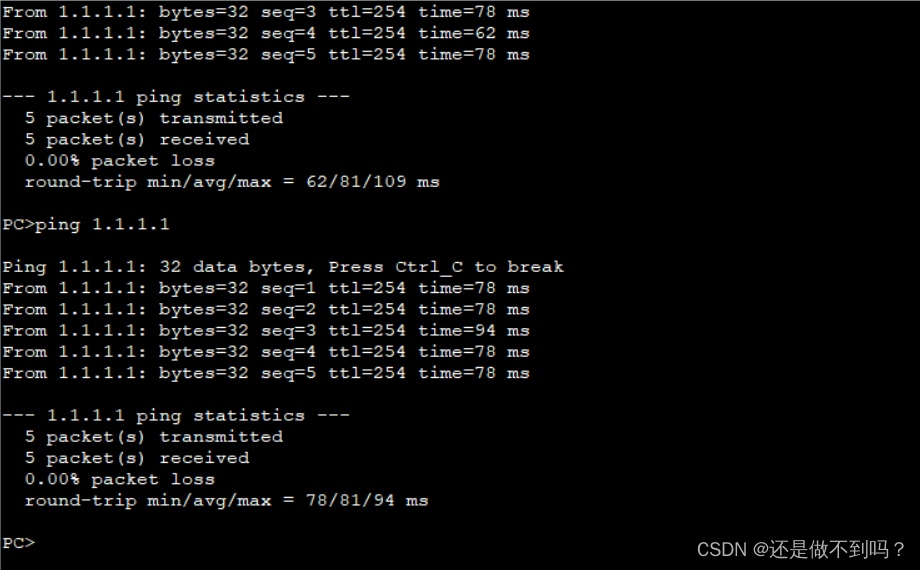

测试

在这里插入图片描述
