本体模块扩展

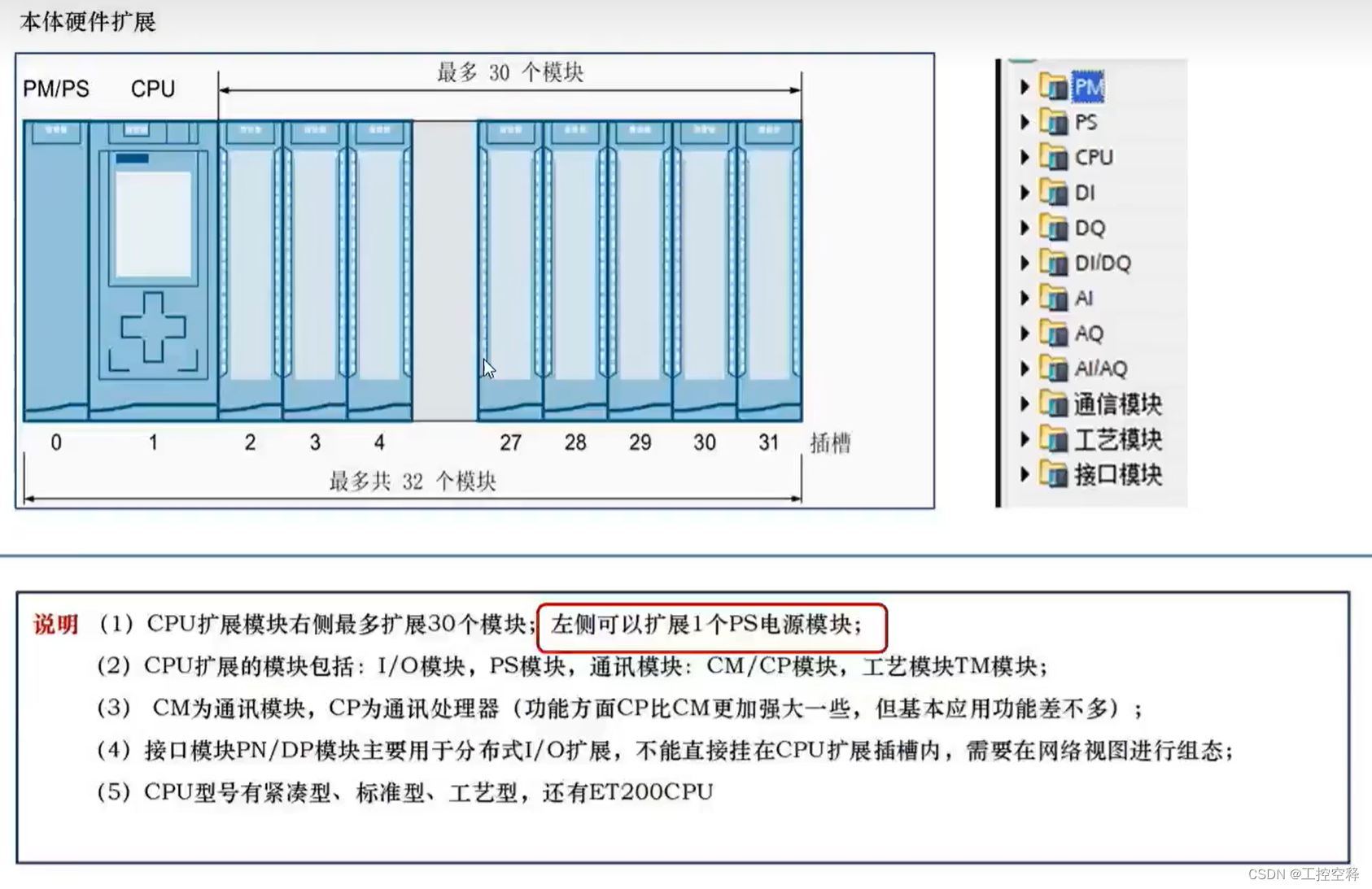

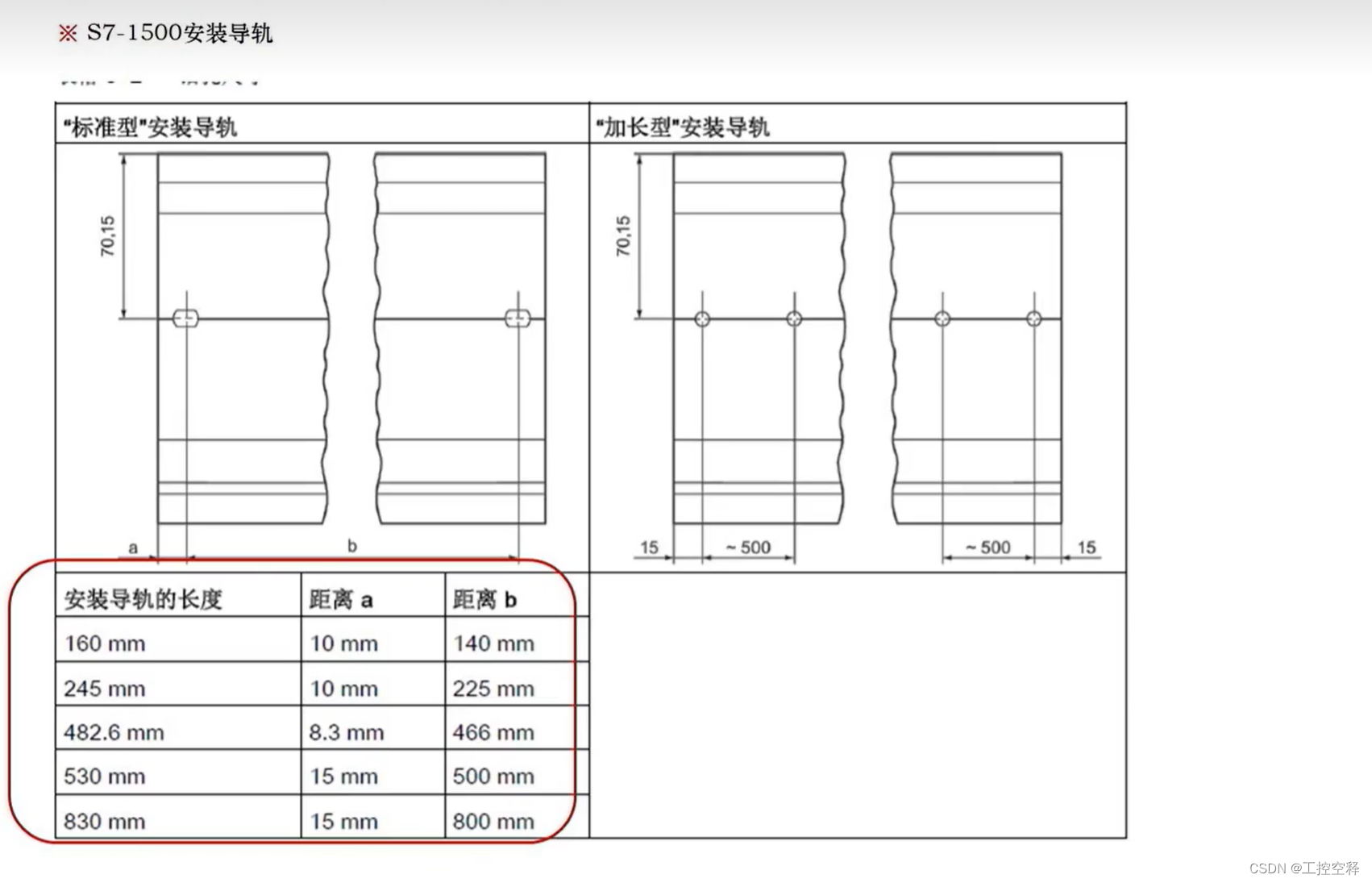

S7-1500自动化系统/ET200MP分布式1/O系统采用单排配置,所有模块都安装在同一根安装导轨上。这些模块通过U型连接器连接在一起,形成了一个自装配的背板总线,CPU后面最多可以扩展30个模块(I/O,通讯、电源)。

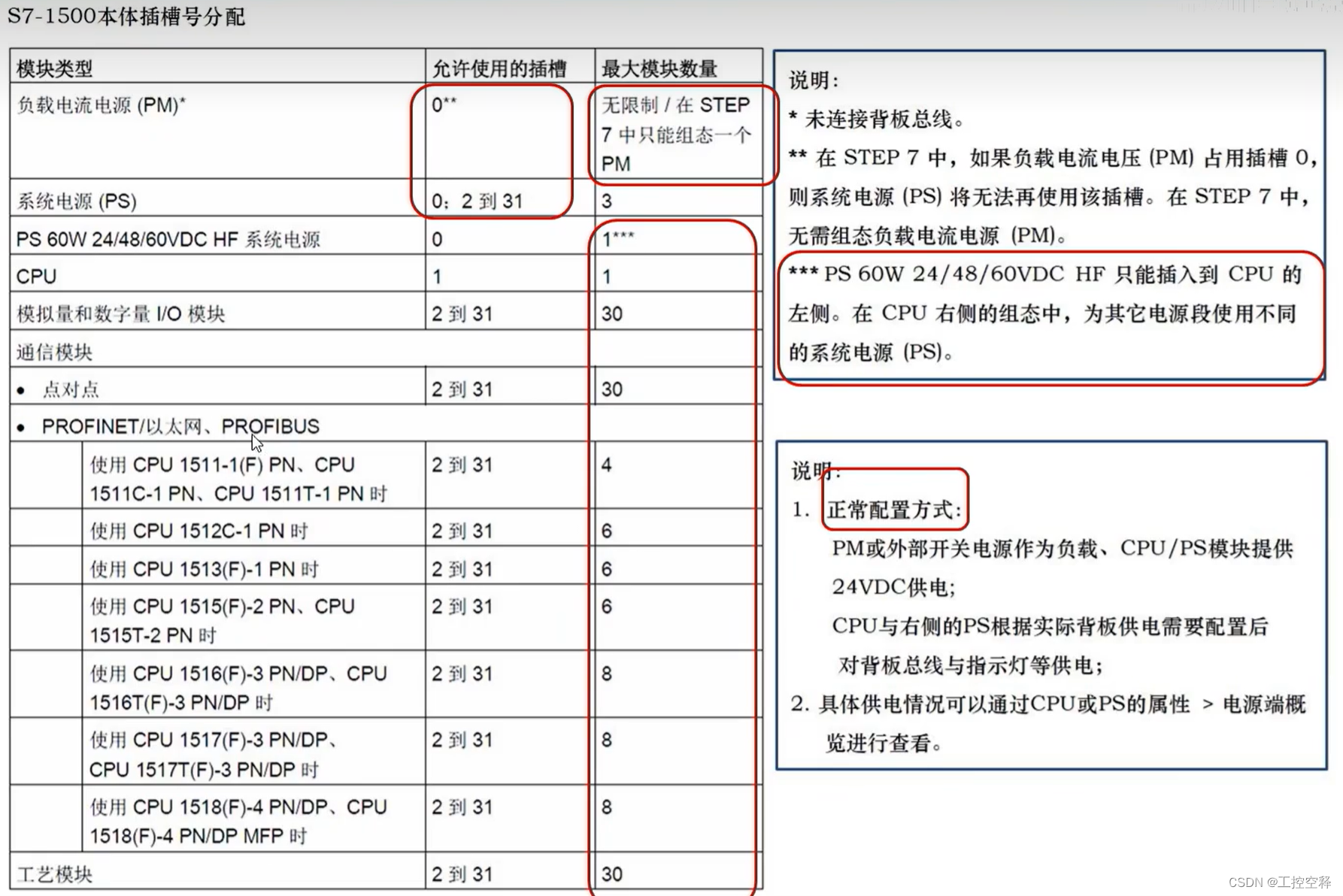

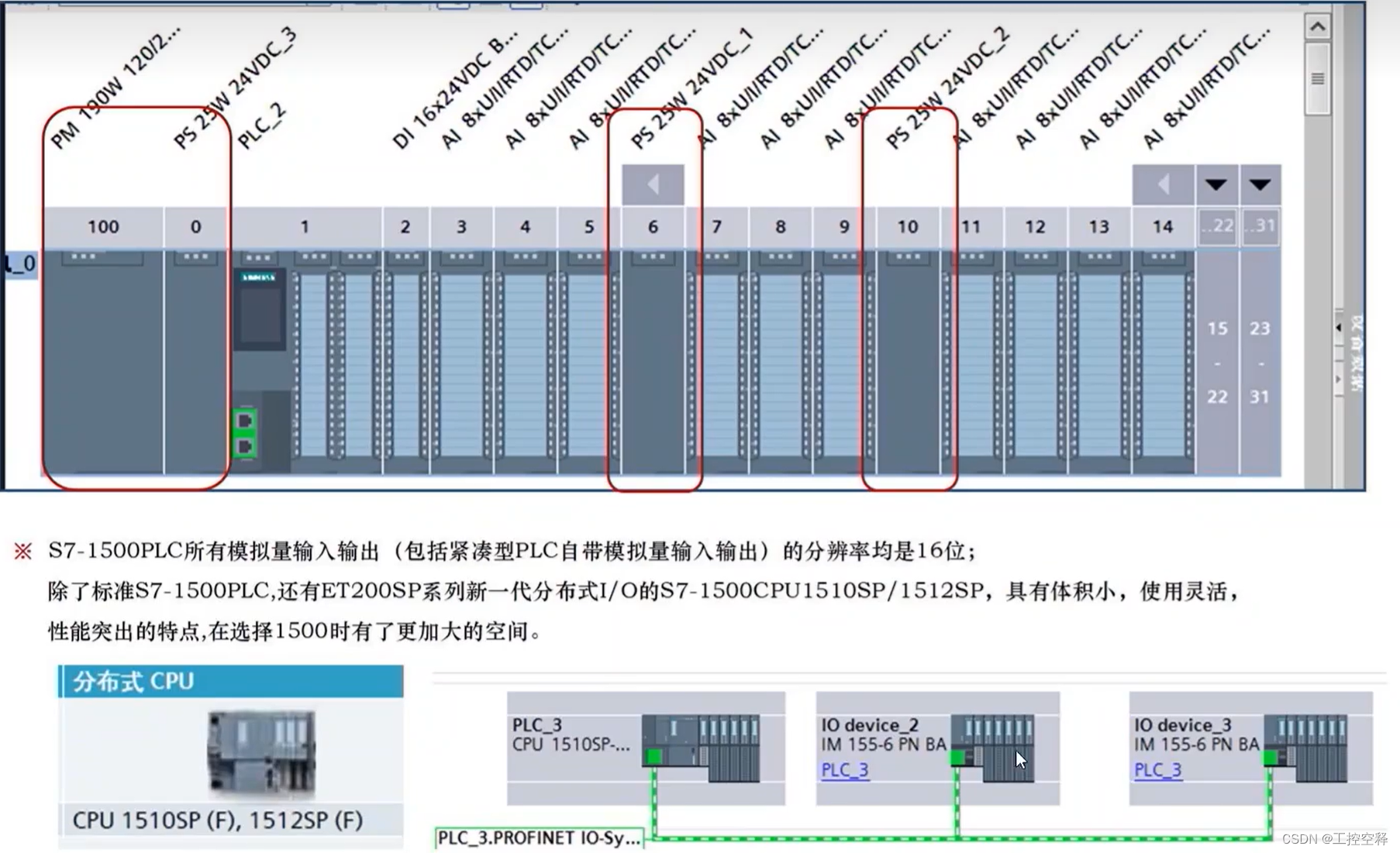

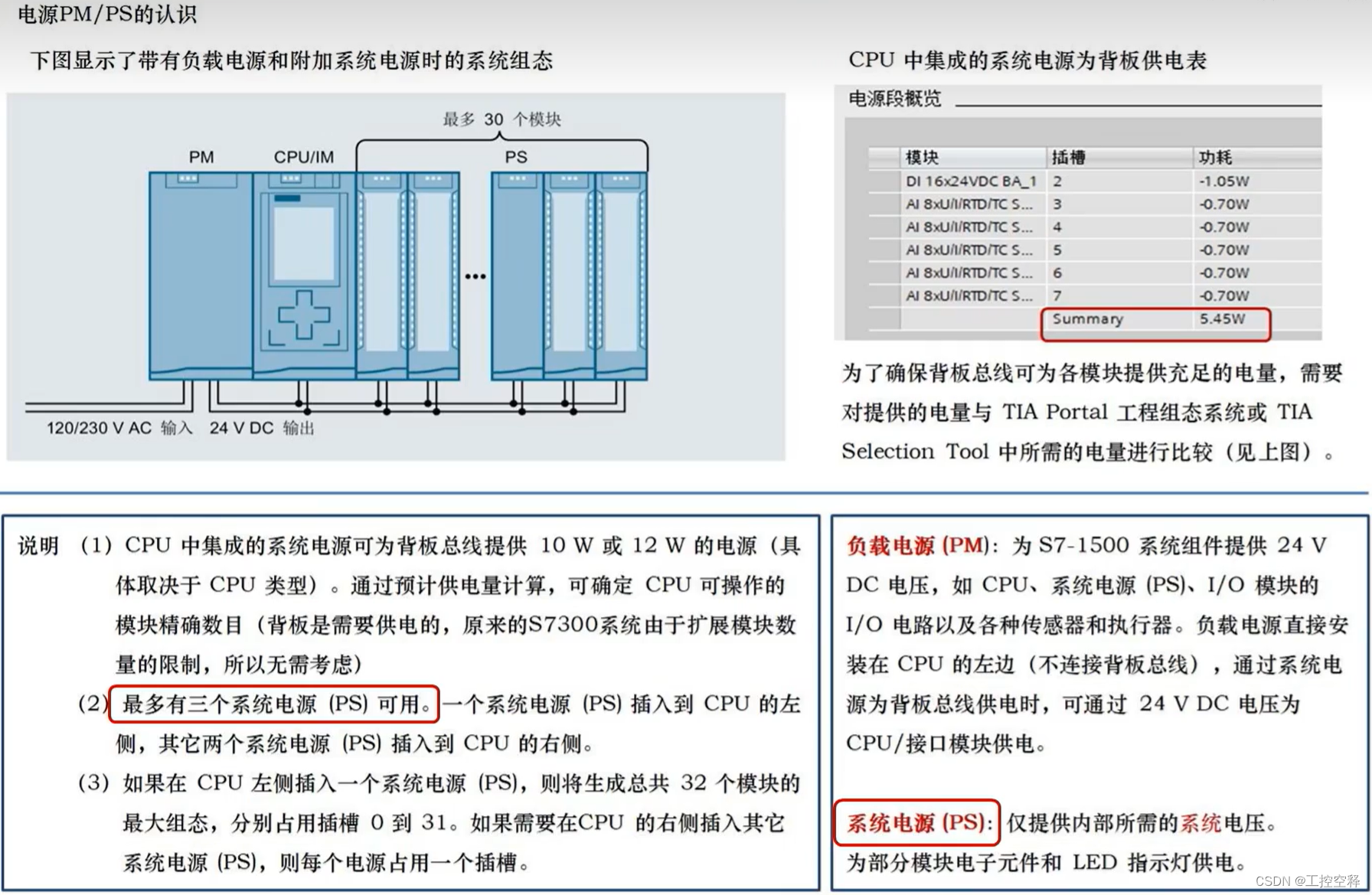

100号放置PM电源,0号放置PS电源,ET200MP代表大的本体扩展模块,SP表示分布式IO
PM也可以使用明纬开关电源替代。当然美观度上不同。
1511C代表是紧凑型,1500T工艺型

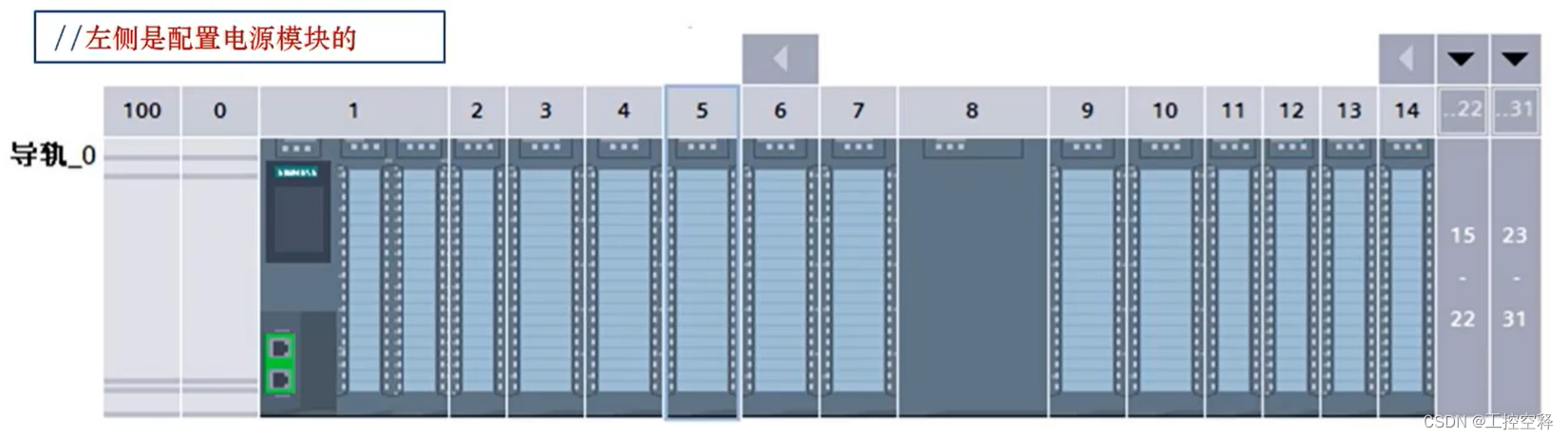

向右边扩张IO的时候,电源不够,就可以添加PS在右边

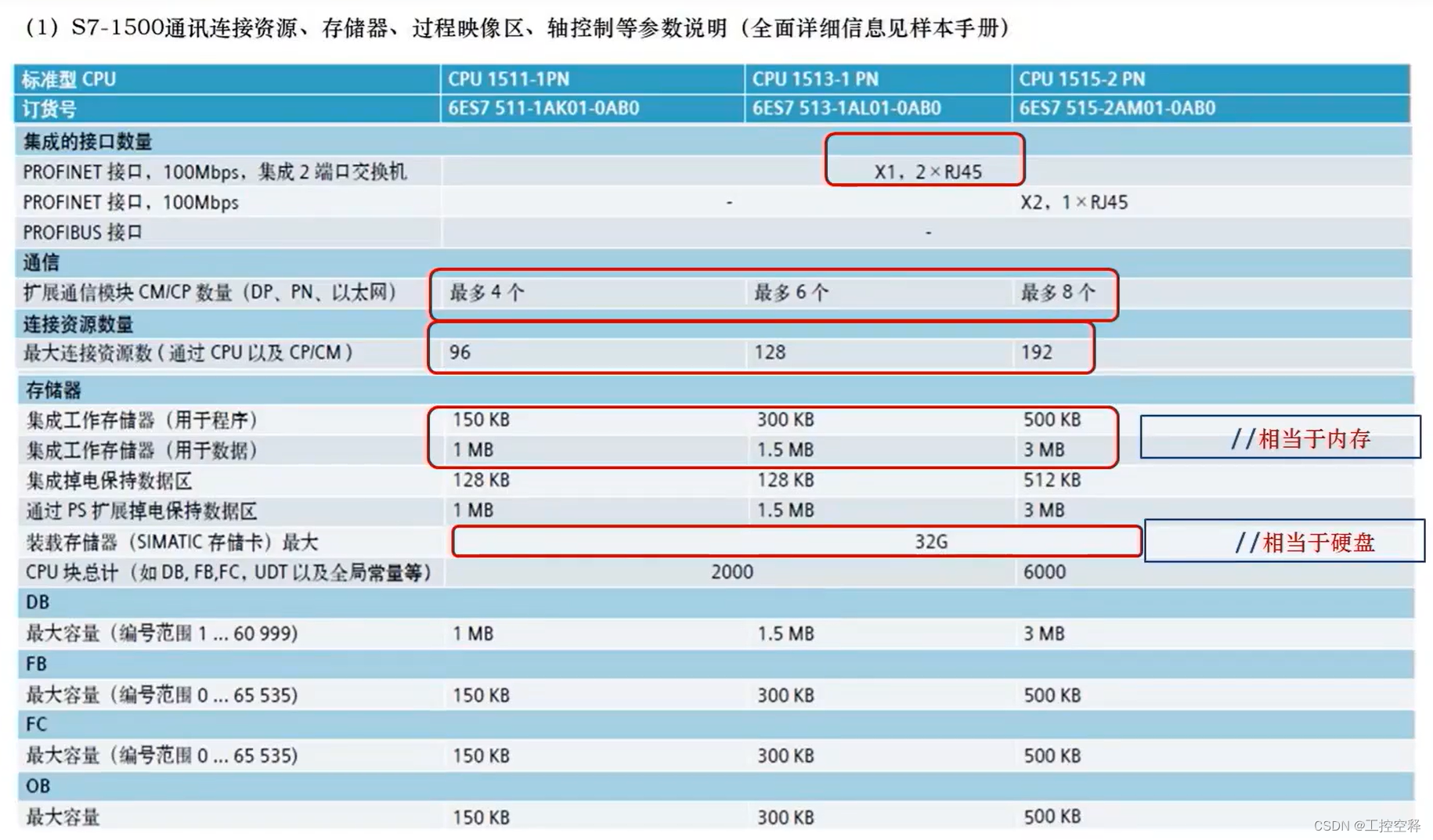

X1:表示选的CPU只有一个IP地址,2*RJ45:有两个网口
PS:选择 HF结尾PS电源 实现扩展掉电保持

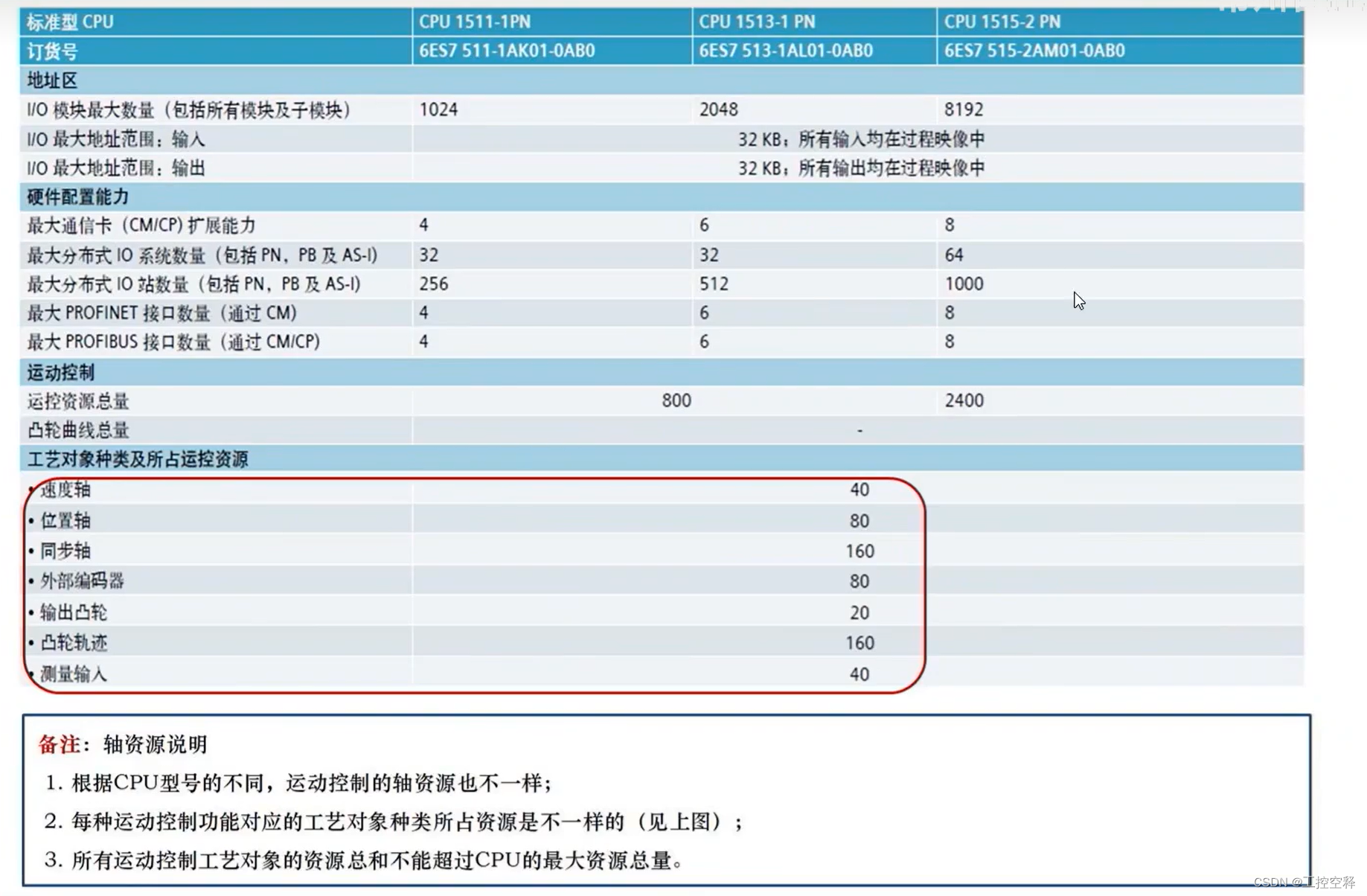

运动总资源:800 那么速度轴是40的话,只能控制20个轴

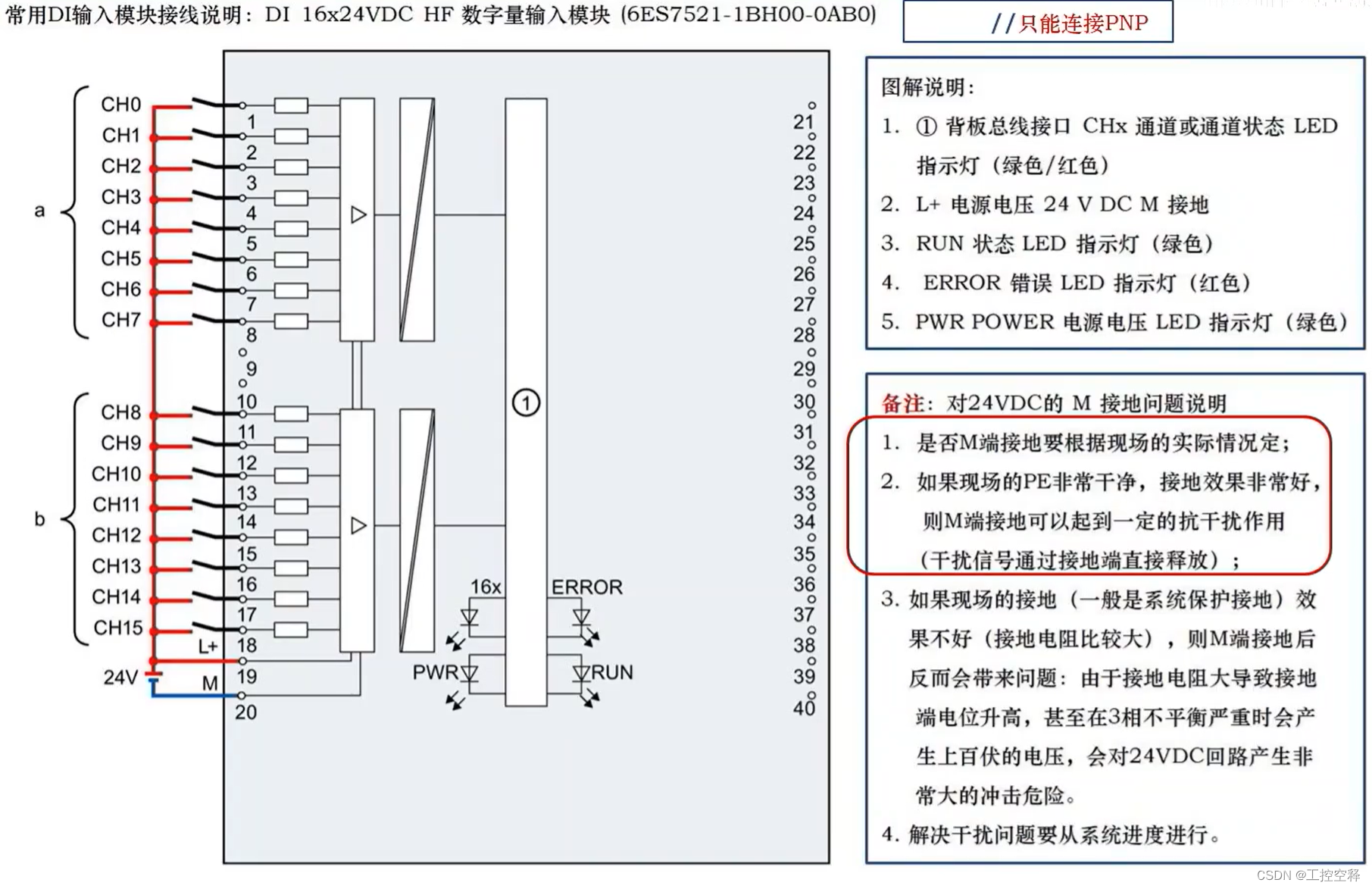

19是外面的公共端,接24V,是只能接PNP
