C++实现PID控制算法（附带源码）

项目简介

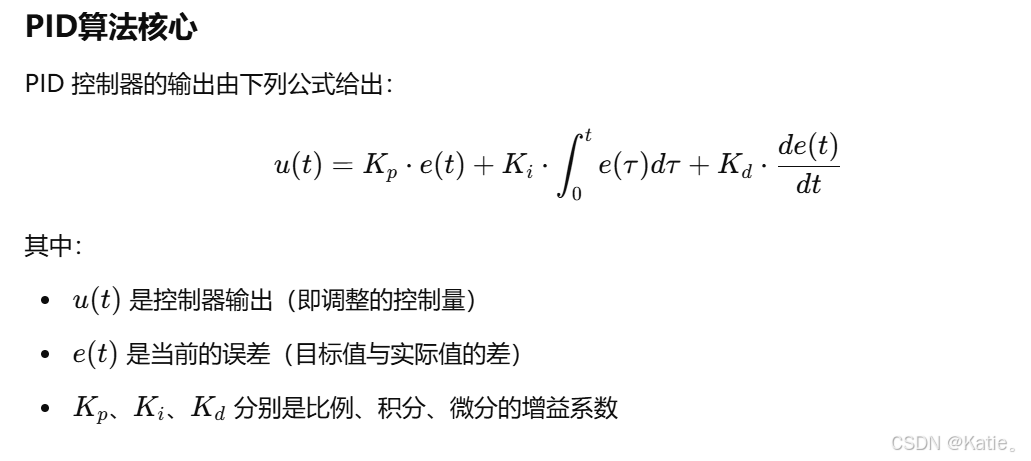

PID控制算法（比例-积分-微分控制，Proportional-Integral-Derivative）是一种常见的反馈控制算法，用于在各种自动化控制系统中实现稳定的控制。PID 控制器通过计算控制误差的三种成分：比例（P）、积分（I）、微分（D）来调节系统输出，从而使得系统的输出达到目标值。

• 比例项（P）：与当前误差成正比，用于减小误差的大小。
• 积分项（I）：与过去的误差累积成正比，用于消除系统长期的偏差。
• 微分项（D）：与误差变化率成正比，用于预测未来的误差，并防止系统震荡。

项目目标

本项目的目标是实现一个简化版的 PID 控制算法，并通过 C++ 编写代码，模拟一个简单的控制系统。我们将实现 PID 控制器来调节系统的状态，保持其稳定并尽量使其达到目标值。

项目实现

C++代码实现PID控制器，并模拟控制目标值变化的过程，输出每个时间点的控制器输出和误差。

C++实现代码

#include <iostream>
#include <vector>
#include <cmath>

using namespace std;

// PID 控制器类
class PIDController {
public:
    // PID 控制器的增益系数
    double Kp, Ki, Kd;

    // 存储当前的误差、误差的累计值和误差的变化率
    double prevError = 0.0;
    double integral = 0.0;

    // 构造函数，初始化增益系数
    PIDController(double _Kp, double _Ki, double _Kd)
        : Kp(_Kp), Ki(_Ki), Kd(_Kd) {}

    // 计算PID输出
    double compute(double setpoint, double currentValue) {
        // 计算误差
        double error = setpoint - currentValue;

        // 积分项：累积误差
        integral += error;

        // 微分项：误差的变化率
        double derivative = error - prevError;

        // PID控制公式
        double output = Kp * error + Ki * integral + Kd * derivative;

        // 更新前一个误差
        prevError = error;

        return output;
    }

    // 重置PID控制器的状态（误差、积分项等）
    void reset() {
        prevError = 0.0;
        integral = 0.0;
    }
};

// 仿真系统（例如温度控制系统）
class System {
public:
    double currentState; // 当前状态值（例如温度、速度等）

    System(double initialState) : currentState(initialState) {}

    // 更新系统状态（这里模拟控制目标接近目标状态）
    void update(double controlSignal) {
        // 假设系统的状态变化与控制信号成正比
        currentState += controlSignal;
    }
};

int main() {
    // PID控制器参数
    double Kp = 2.0, Ki = 1.0, Kd = 0.5;

    // 创建PID控制器实例
    PIDController pid(Kp, Ki, Kd);

    // 创建仿真系统，假设目标值是100，初始状态为0
    System system(0.0);
    double setpoint = 100.0; // 目标值

    // 模拟过程，控制系统状态达到目标值
    int iterations = 50; // 模拟50个时间步长
    for (int i = 0; i < iterations; ++i) {
        // 计算PID输出（控制信号）
        double controlSignal = pid.compute(setpoint, system.currentState);

        // 更新系统状态
        system.update(controlSignal);

        // 输出当前状态和控制信号
        cout << "Time step " << i+1 << ": "
             << "Current State = " << system.currentState
             << ", Control Signal = " << controlSignal
             << ", Error = " << setpoint - system.currentState << endl;
    }

    return 0;
}

代码解读

1. PIDController类：

   • Kp, Ki, Kd 是 PID 控制器的增益系数（比例、积分、微分系数）。
   • prevError 用于存储上一个时间步的误差，以计算微分项。
   • integral 用于存储误差的累积值，以计算积分项。
   • compute() 方法根据目标值和当前状态值计算并返回控制信号。该方法根据 PID 算法公式计算比例、积分和微分项，最终得到控制输出。
   • reset() 方法用来重置 PID 控制器的状态（例如在某些情境下需要重置误差和积分项）。

2. System类：

   • currentState 是系统的当前状态值，可以表示温度、速度等控制目标。
   • update() 方法根据控制信号来更新系统的状态。在实际应用中，系统的状态变化通常受到多个因素的影响，这里我们假设它与控制信号成正比。

3. main()：

   • 初始化 PID 控制器和仿真系统。
   • 使用 compute() 方法计算每个时间步的控制信号，并将其应用到系统中更新系统状态。
   • 每个时间步输出当前状态、控制信号和误差。

运行示例

假设我们设置：

• 目标值（setpoint）为 100
• PID 增益系数：

程序的输出可能类似于：

Time step 1: Current State = 2.0, Control Signal = 2.0, Error = 98
Time step 2: Current State = 6.0, Control Signal = 4.0, Error = 94
Time step 3: Current State = 12.0, Control Signal = 6.0, Error = 88
Time step 4: Current State = 18.0, Control Signal = 8.0, Error = 82
...
Time step 50: Current State = 97.99, Control Signal = 0.42, Error = 2.01

可以看到，随着时间的推移，系统状态逐渐接近目标值 100，PID 控制器逐渐减小控制信号，以使得误差趋于 0。

项目总结

1. PID 控制原理：

   • PID 控制算法基于比例、积分、微分三种成分的组合，通过调整控制信号来使系统输出接近目标值。
   • 在实际应用中，PID 控制器非常有效，尤其适用于要求系统稳定、精确控制的场合。

2. PID 调节：

   • PID 控制器的效果在于其对误差的即时响应（比例）、对误差积累的修正（积分）以及对误差变化趋势的预测（微分）。
   • 实际应用中，需要根据具体系统的特性调节 Kp​、Ki、Kd​ 参数，以实现最优控制。

3. 应用场景：

   • 温度控制：通过调节加热器的功率来使温度接近目标值。
   • 速度控制：在电动机控制中，通过 PID 控制调节速度。
   • 航向控制：在自动驾驶和机器人控制中，PID 控制用于调节航向和位置。

通过本项目的实现，我们理解了 PID 控制的基本概念，并掌握了如何在 C++ 中实现一个简单的 PID 控制器。
