工业级USB2.0高速读卡器控制器芯片CH377

一、芯片介绍

1.概述

CH377 是一款工业级USB2.0 高速读卡器控制芯片，支持SD 卡、MMC 卡以及SPI 接口的FLASH 芯片。实现将SD 卡、MMC 卡和FLASH 等存储介质转换成标准的USB 大容量存储类设备。同时，在串口记录仪模式下，可实时接收串口透传数据，并以文件形式保存到存储介质中。

2.特点

（1）480Mbps高速USB设备接口，外围元器件只需要晶振和电容。

（2）支持SD 卡、MMC 卡以及SPI 接口的FLASH芯片。

（3）支持串口记录仪模式，实时保存串口透传数据。

（4）支持FAT 文件系统，支持通过配置文件配置参数。

（5）支持4路GPIO输入输出功能。

（6）串口通讯波特率支持2400bps～3000000bps。

（7）内置EEPROM，可配置芯片VID、PID、最大电流值、厂商和产品信息字符串等参数。

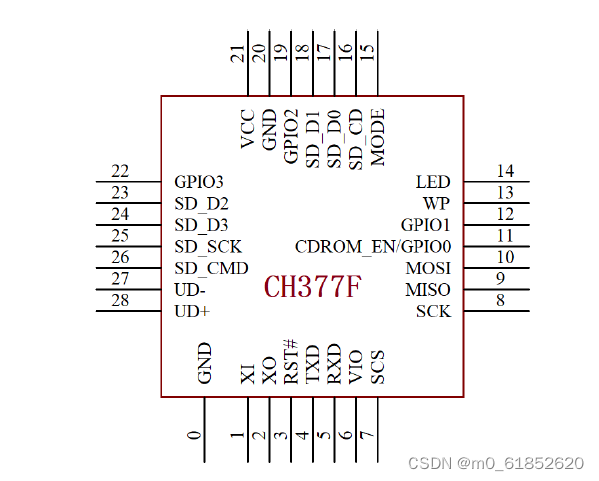

3.封装

 芯片采用QFN28_4*4的封装，需要注意的是芯片内置了USB总线所需的所有外围电路，不需要在USB信号线上串联匹配电阻，否则可能会影响信号质量。

二、芯片应用

1.模式说明

CH377 默认工作在USB 读卡器模式，如果上电时MODE 引脚检测到外接了下拉电阻则切换到串口
记录仪模式。
USB 读卡器模式下，芯片可以通过SDIO 接口(包括SD_D0、SD_D1、SD_D2、SD_D3、SD_SCK、SD_CMD和可选的SD_CD引脚)连接SD卡和MMC卡，也可以通过SPI 接口连接FLASH，实现将SD卡、MMC 卡和FLASH等存储介质转换成标准的USB大容量存储类设备。

串口记录仪模式下，芯片实时接收串口透传数据，并以文件形式保存到存储介质中。存储介质可
以是SD 卡或MMC 卡。通过USB 口连接电脑后，可直接对文件进行读取、写入、删除、拷贝等操作。第一次上电时，会在存储介质中新建配置文件“CONFIG.TXT”并写入默认配置信息。用户可根据需要自行修改该配置文件，重新设置串口通信波特率、起始文件名、单个文件最大存储大小、是否循环覆盖旧文件等配置信息。CH377 的串行数据包括1 个低电平起始位、8 个数据位、1 个/2 个高电平停止位，支持无校验/奇校验/偶校验。支持常用通讯波特率：2400、4800、9600、19200、38400、57600、115200、230400、460800、921600、1M、1.5M、2M、3M等。CH377芯片串口接收信号的允许波特率误差不大于2％，串口发送信号的波特率误差小于1％。

需要注意的是在使用串口记录仪模式时需要断开USB与PC之间的连接，否则将会占用SDIO使得串口的数据没有办法写入SD或者TF卡中。

2.参数配置

在较大批量应用时，CH377 的厂商识别码VID和产品识别码PID 以及产品信息可以定制。在少量
应用时，可以使用官方提供的配置工具进行参数配置。参数主要包括芯片的厂商识别码VID、产品识别码PID、最大电流值、BCD 版本号、厂商信息和产品信息字符串描述符等。

与此同时，在后续有固件上的更新时，也可使用官方提供的配置工具进行在线的固件升级。

3.参考电路图

下图是由CH377芯片实现的USB读卡器和串口记录仪的参考电路图。

 三、简易拓展坞应用

1.原理图

使用CH334结合CH377可以实现一个简易的拓展坞，扩展出三个USB口和一个读卡器。

下图是我画的一块板子的原理图：

 使用了CH334R来作为HUB，下行口接CH377，也可根据需要加CH397扩展一个USB网卡，以便电脑使用。

2.PCB绘制

芯片的退耦电容应靠近芯片摆放，USB信号线应按照高速USB规范贴近平行布线，保证特性阻抗匹配，且尽量在信号线两侧提供地线或者铺铜，以减少来自外界的信号干扰。
