一、概述

CH318 是高速USB信号隔离和传输距离延长控制芯片，支持电容耦合或者网络变压器耦合，不但实现了对USB信号的隔离，同时实现了对USB信号的实时中转和传输距离延长。此外，CH318芯片自身带有USB HUB功能，上行端口支持USB2.0高速，下行端口支持USB2.0高速480Mbps、全速12Mbps 和低速1.5Mbps。CH318可以用于高速USB信号隔离、隔离HUB、延长HUB等。

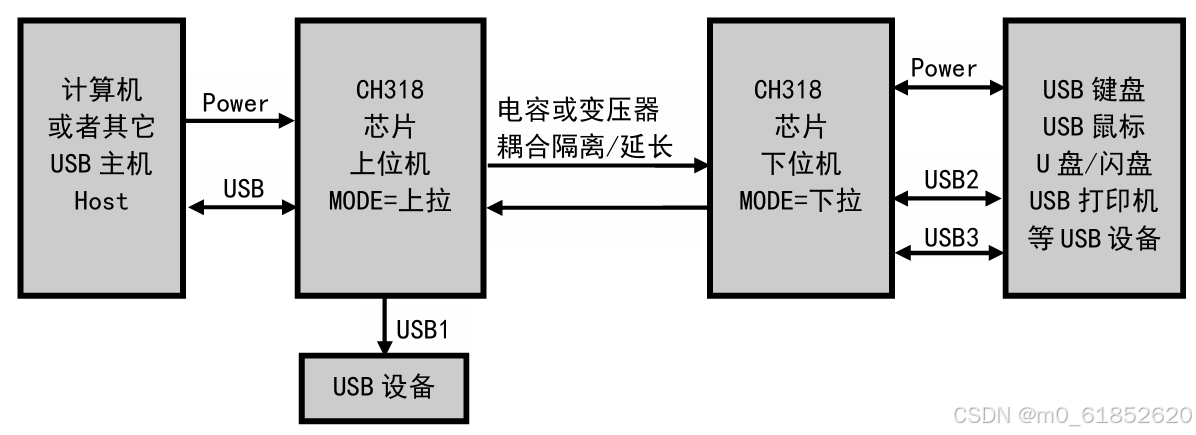

下图为一般应用框图：

二、特点

1.上位机模式提供1个USB2.0下行端口，下位机模式提供2个USB2.0下行端口，向下兼容 USB1.1 协议规范

2.支持480Mbps高速、12Mbps全速和1.5Mbps低速USB传输

3.支持USB控制传输、批量传输、中断传输、同步/等时传输

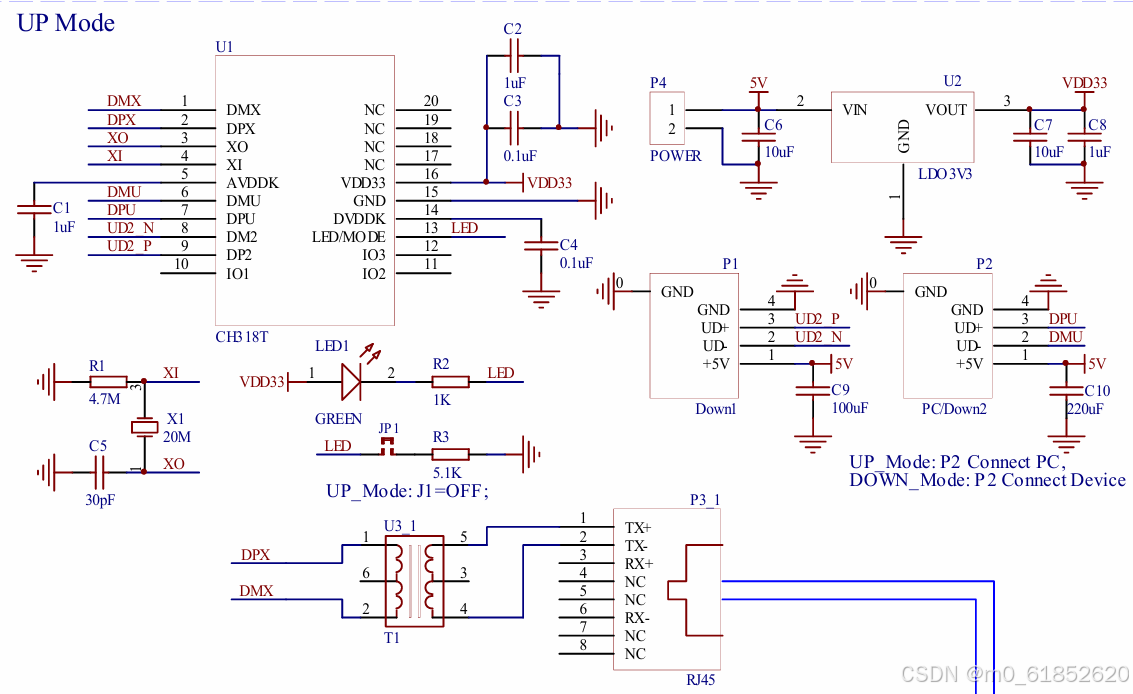

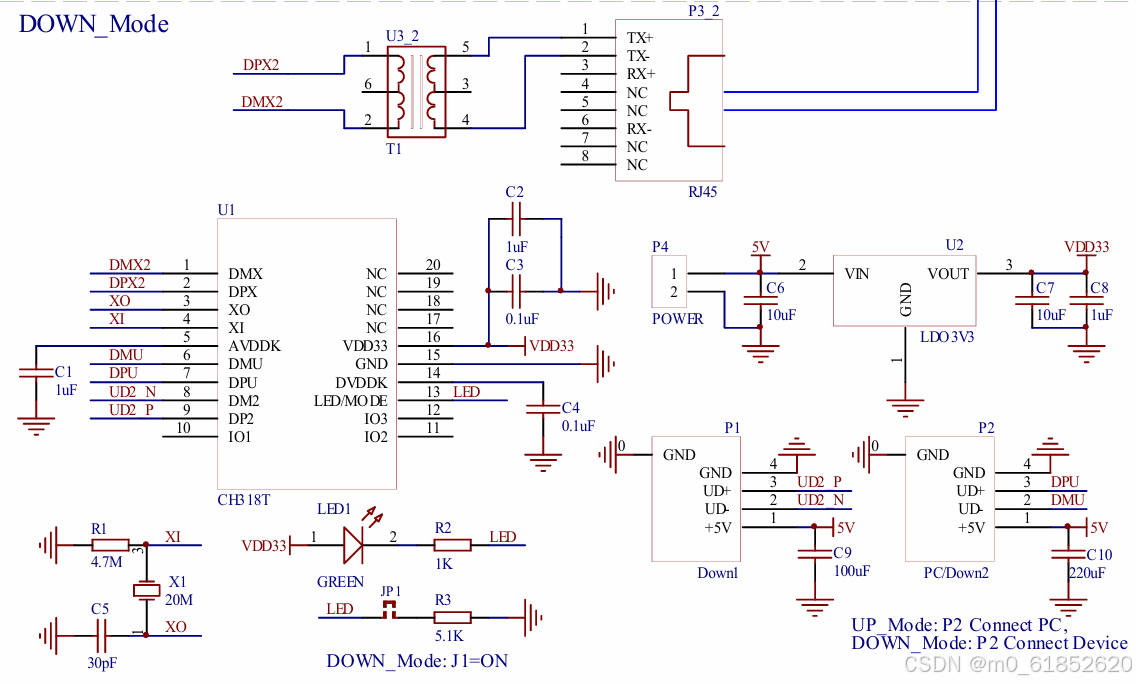

4.同一芯片可配置为上位机模式和下位机模式，分别连接USB-Host主机和USB-Device设备

5.搭配CH339芯片，可以实现USB读卡器、USB转SPI、转JTAG、转I2C等多种接口的隔离

6.支持连接状态指示

7.内置电容耦合驱动电路和网络变压器耦合驱动电路

8.纯硬件解决方案，对USB协议完全实时和透明，不需要额外安装任何驱动程序，支持各种包含 USB接口的系统

9.提供晶体振荡器，支持外部时钟输入，内置PLL为USB PHY提供480MHz时钟

10.上行端口内置1.5KΩ上拉电阻，下行端口内置USB Host主机所需下拉电阻，外围精简

11.USB接口引脚具有6kV增强ESD性能，Class 3A

三、功能说明

1.模式配置

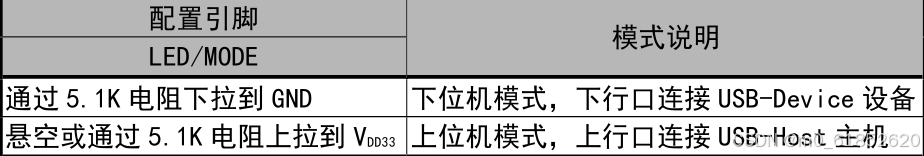

CH318 芯片通过配置引脚LED/MODE，可配置为上位机模式和下位机模式，分别连接USB-Host主机和USB-Device 设备。

2.常规功能说明

CH318 芯片工作在上位机模式时，在电脑上识别为标准的 USB HUB，除了连接下位机芯片的隔离延长接口外，还提供了1个USB2.0下行端口，用于连接USB键盘、USB鼠标、U盘、打印机等通用 USB 设备。工作在下位机模式时，提供2个USB2.0下行端口，用于连接USB键盘、USB鼠标、U盘、打印机等通用USB设备。

CH318 芯片支持连接状态指示，低电平有效，连接成功则LED引脚输出低电平，断开连接则输出高电平。

CH318 芯片可以使用5类或者超5类非屏蔽双绞线（网线）或者USB信号线以及类似的差分信号双绞线，如果信号线的特性阻抗不匹配，那么需要在输出端引脚串联或者并联电阻。

CH318 芯片可以使用两只容量为0.022uF～0.47uF的高频电容器以差分方式传输信号并隔离直流电压，隔离电压由电容器的耐压决定，建议选择耐压不低于2KV的0.1uF高压高频电容。

CH318 芯片可以使用一个网络变压器以差分方式传输信号并隔离直流电压，隔离电压由变压器的耐压决定，建议选择耐压不低于2KV、速率不低于500Mbps的网络变压器。只隔离但不延长的应用中，可以降低网络变压器的高频参数要求。变压器耦合的抗干扰效果和耐压性能都优于电容耦合。

CH318 是 USB 信号线电气隔离和USB信号延长的纯硬件解决方案，符合相关技术规范，对USB协议完全透明。CH318芯片本身无需额外安装任何驱动程序，但是USB设备本身可能需要安装驱动程序，做法与未延长前或者未隔离前相同，普通的U盘、键盘、鼠标等USB设备无需驱动程序。

CH318 芯片能够自动识别USB高速、USB全速和USB低速设备，支持即插即用，能够自动检测USB 设备的连接和断开。CH318芯片可以用于制作USB信号的隔离器，减少信号干扰，提高信号采集的精度；也可以用于制作USB延长线，扩展USB传输距离到20米，实现远程信号采集和在线控制；还可以与CH339芯片配合，实现USB读卡器的隔离、USB转SPI的隔离、USB转JTAG的隔离等等。
