国赛B题前三问超详细思路

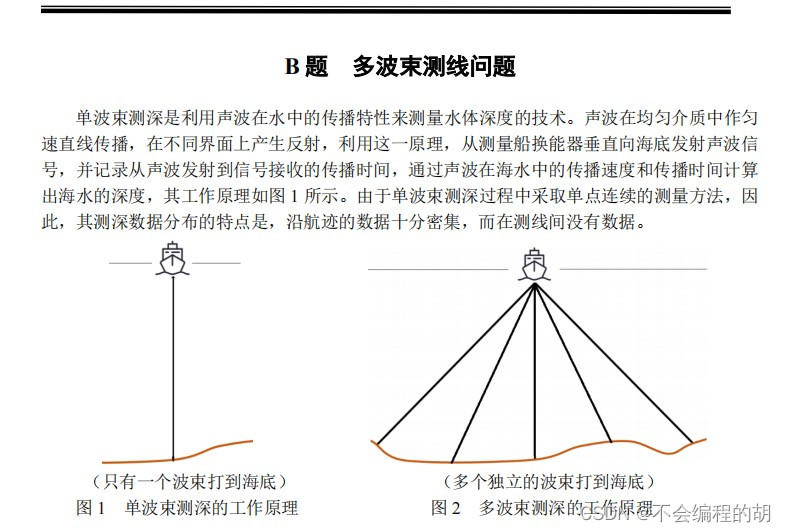

了解多波束测线的原理，可以在网上寻找动图、视频等理解工作原理，多波束即为扇形发射声波，使覆盖区域更大，提高工作效率。

这里需要明白这几个名词的含义，是怎么来的。

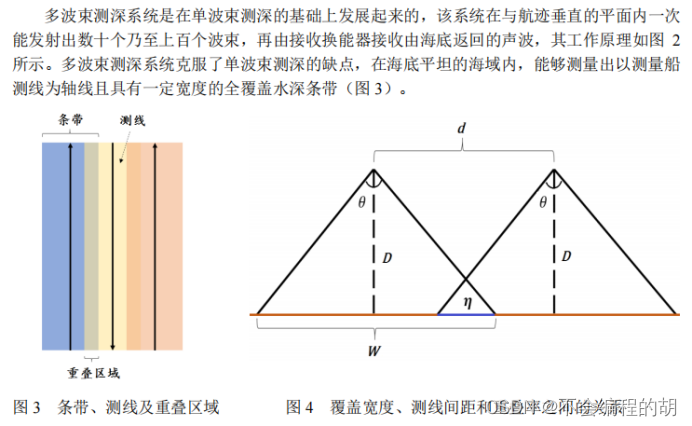

条带：扇形发射声波，随着测量船的移动，每一段航线测量在平坦海域能获得条带状的数据

测线：相当于测量船的航迹，一条测线只能生成一条条带，只有沿多条测线移动，才能获取正片海域的完整地形

重叠区域：由于多条测线，为了确保整片海域都能覆盖到，必然存在重叠情况

覆盖宽度：声波到达海底后覆盖到的水平宽度

测线间距：即为每次测量船工作的航迹间距

重叠率：两条航迹之间测量到的海底数据的重合部分

重叠率10%-20%即为优化的限制条件

平坦海域覆盖宽度W=D*tan（θ/2）*2

漏测：即为相邻测线无法测量到测线间的所有海底数据

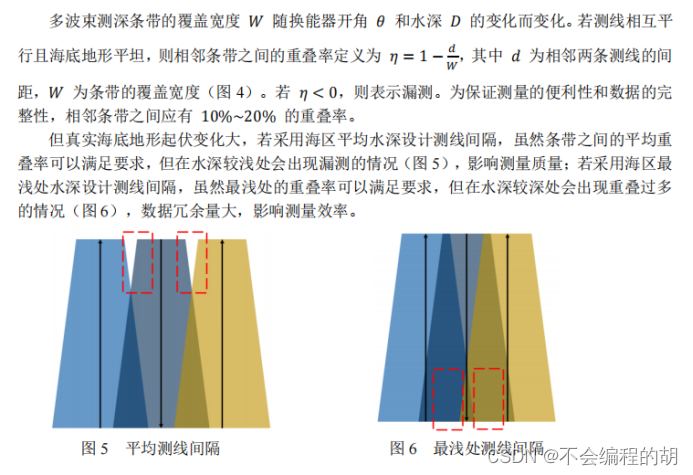

平均测线间隔：浅水区容易漏测，无法涵盖

最浅处测线间隔：深水区重叠率较高

这里即可大致了解本题的优化方向——寻找既不存在漏测，重叠率还在合理范围内的测线间隔

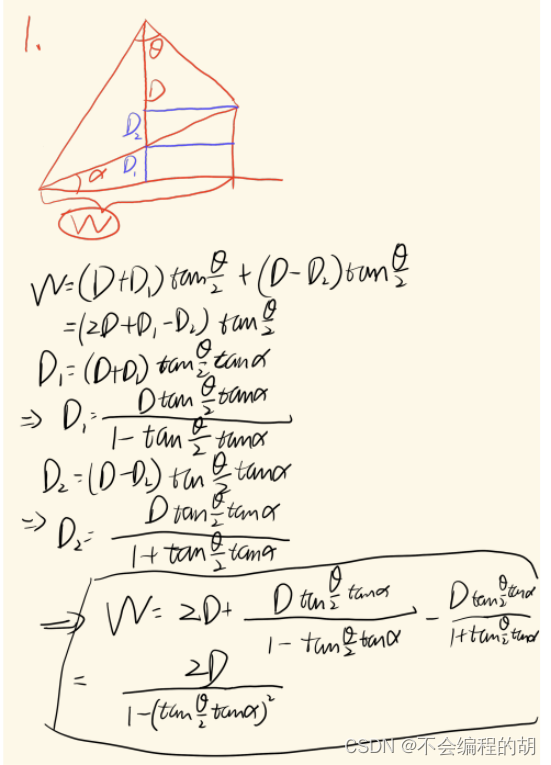

第一问其实就是简单的平面几何计算，带宽即为海底坡面上的覆盖范围在水平面的投影，构造几何关系，可以得出深度与带宽的关系，以船为坐标中心构建平面直角坐标系，可以得出海水深度关于测线距中心距离的关系式。根据重叠率公式，可以得出重叠率的数学模型。综上，得出最后的模型。

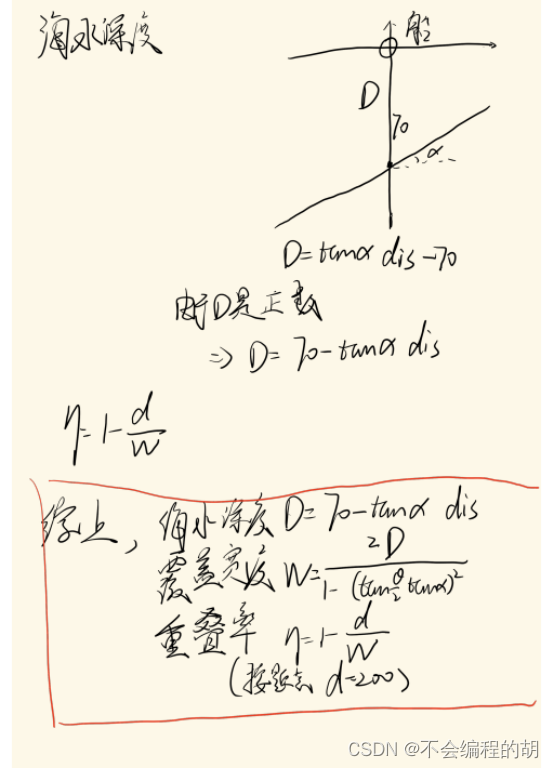

dis为距离海域中心的距离

模型的建立过程如下

其中d为200

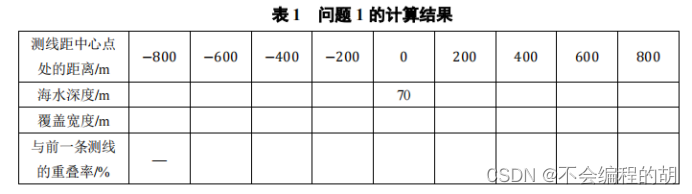

将数据代入上述模型，得到的结果填入表格即可

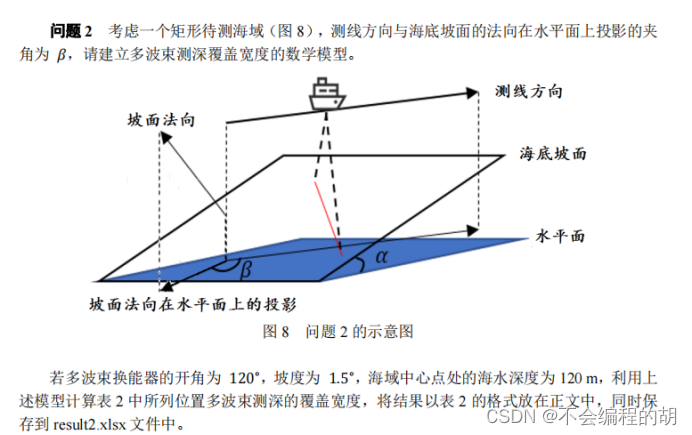

第二问在第一问的基础上，是空间几何的求解，区别在于带宽的投影角度。因此需要对带宽的投影角度进行表达式的建立。本题需要分类讨论，根据航线的方向，需要调整角的大学，避免正负值等出错，本文给出β在Π/2到Π的例子，其余三种情况均差不多，仅仅需要改变对应角的大小即可

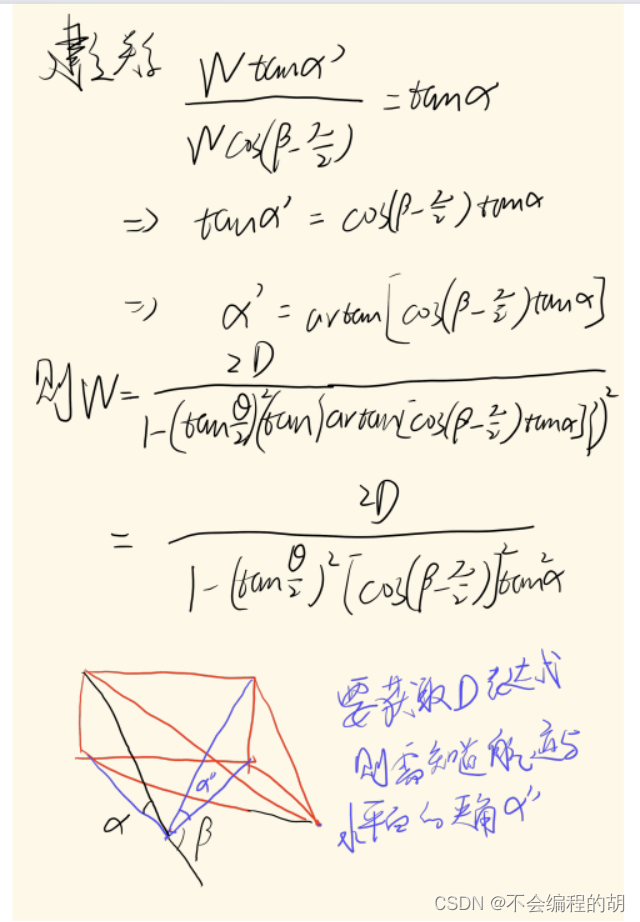

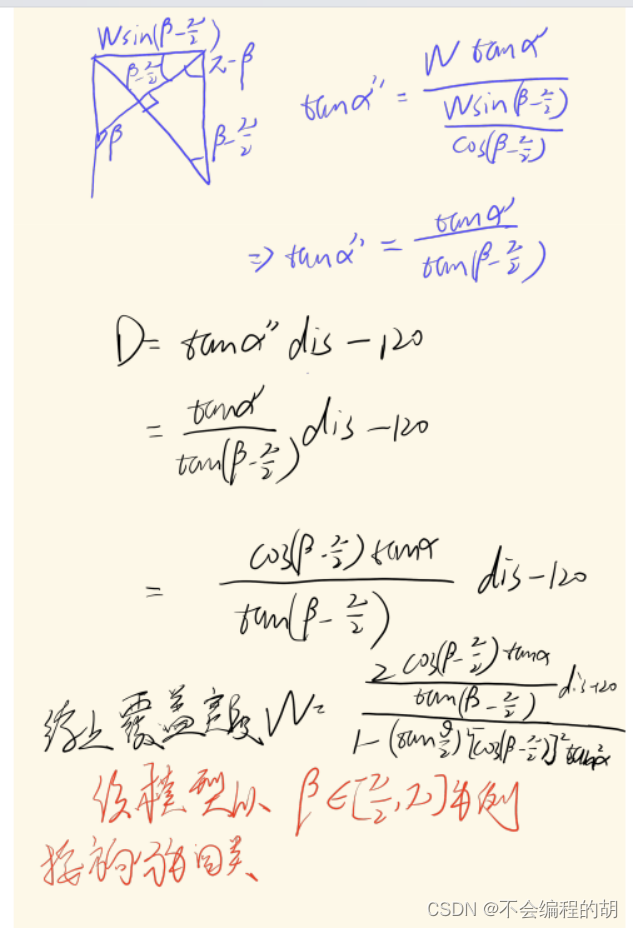

本文先构造提取出一个地面为矩形，四面均为直角三角形的四棱锥，其中水平面的边均为坡面的投影得来，根据航迹投影已知水平面的三角形其中一个角的度数，根据三角函数的关系，易得出tanα的对应关系式，步骤中的相关数据已经在图中标注，自行理解。求出带宽与实际覆盖范围的夹角，得出相应的关系式

接下来要求海域深度D的表达式

海域深度需要与航迹存在关系，根据航迹的运行轨迹，根据三维关系，得出深度关于航迹的关系式

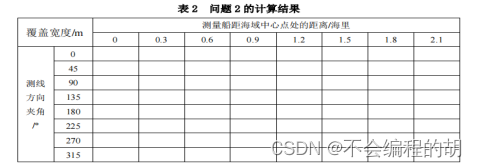

最后，结合所有公式，得出最后的模型，根据分类记过，将表中数据分别代入

其中测量船距海域中心处的距离用于计算船到海底的深度

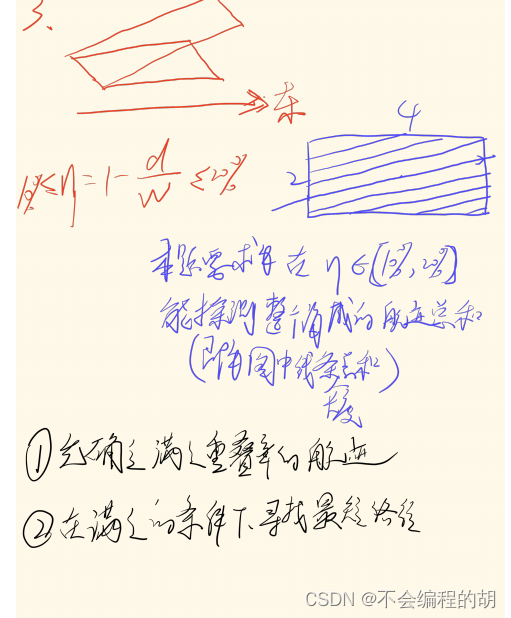

第三问即为寻优问题，在第三问模型的基础上，寻找满足重叠率的情况下的最短路径，即为该海域内测线总和。本文将其分为两步解决

1. 先确定满足重叠率的航迹范围
2. 在范围内寻找最短路径

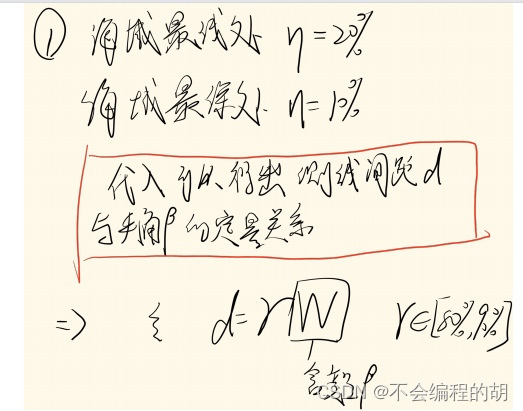

第一步，在海域最浅处重叠率最高，达到20%，海域最深处最低，达到10%，代入可以得到测线间距与夹角β的定量关系，可以令d=rW，r属于0.8到0.9，这个范围可以设定步长，用于后续寻优。

第二步，由于航迹未知，则将海域分区，分为一个平行四边形与一个直角三角形方便计算

平行四边形区域：

表示平行四边形的一条边，乘

之后表示平行四边形的高，除以d之后表示平行四边形区域内存在多少条测线

表示一条测线的长度

三角形区域：

补齐三角形区域，形成平行四边形，遇上述相似的步骤，得出平行四边形的总测线长度，除以2即可得出该区域内的测线长度

将二者综合可以得出海域总测线的表达式（图中除以cos去掉，写岔了）

代入d=rW，可以得出最后的表达式含有r和β两个变量，控制r的变化步长，计算每个r数值中的最短路径，最后整合得出最终的最短路，记录当前的β值和测线间距

本问也需要分类讨论，仅需要改变β对应的三角函数即可

小结：1-3问难点在于模型的建立，空间立体几何的构造，想明白之后模型繁琐复杂但并不难想，代码难度也并不高，以代入计算为主

第四问没有好的想法，有思路随缘发
