cadence文件转AD文件

Cadence文件转为AD文件

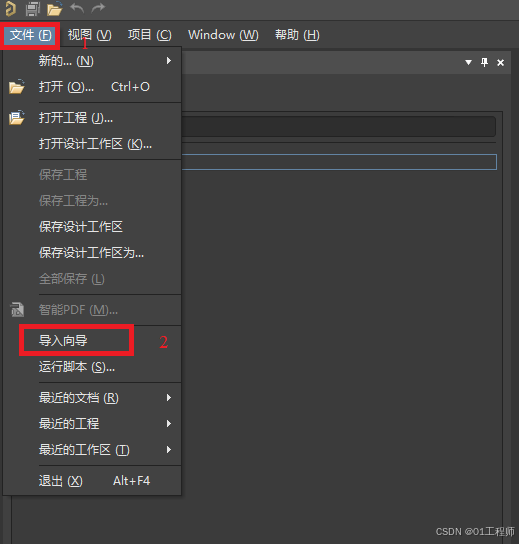

1.打开AD软件,选择文件——导入向导

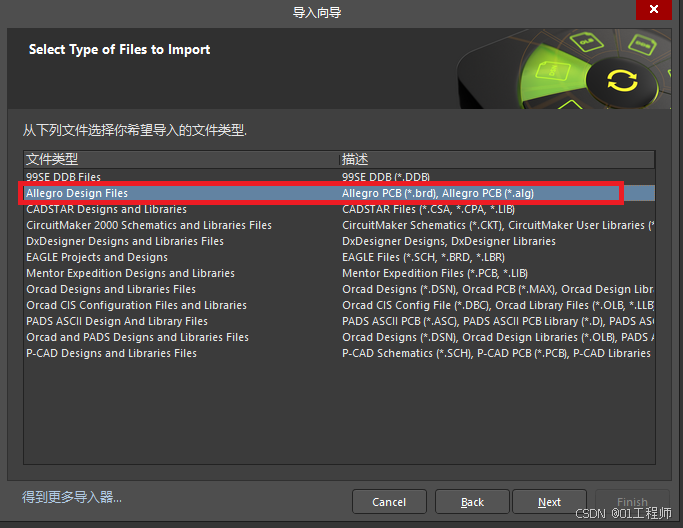

2.在导入向导中选择文件格式,cadence转AD选择Allegro Design Files选项

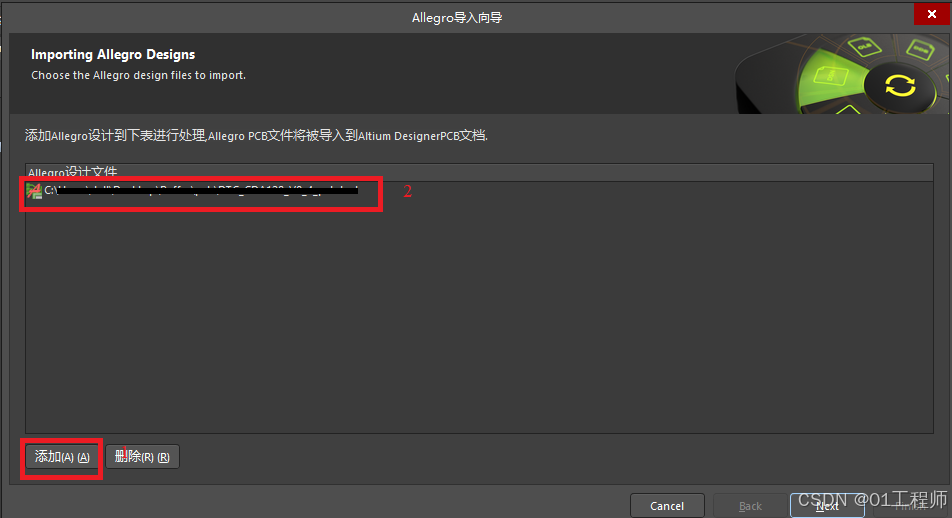

3.添加待转换的文件,选择cadence生成的PCB文件,大多数文件是.brd文件

4.在层对应关系中,根据实际情况选择对应的层关系

5.文件导入之后可能存在视图比较杂乱,一些信息错误的情况

6.关闭文件工程,该步骤不能省略,若省略后续步骤可能存在没有更新的情况

7.再次打开工程,工程文件自动保存在步骤3中.brd文件的相同文件夹中。

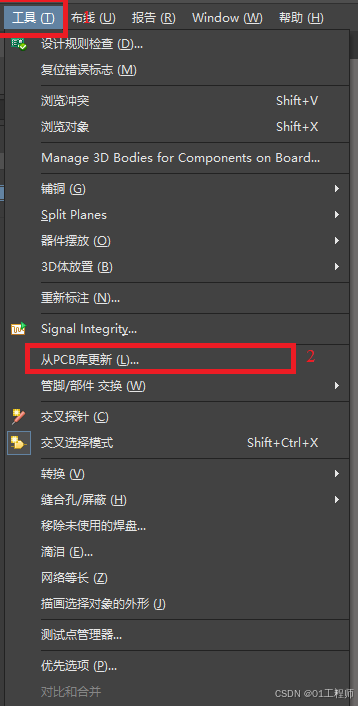

8.选择工具,从PCB库更新;注意:此处应该提前准备好PCB中存在的元器件的PCB封装库

选择所有的层(默认状态选择所有层),点击更新所有封装

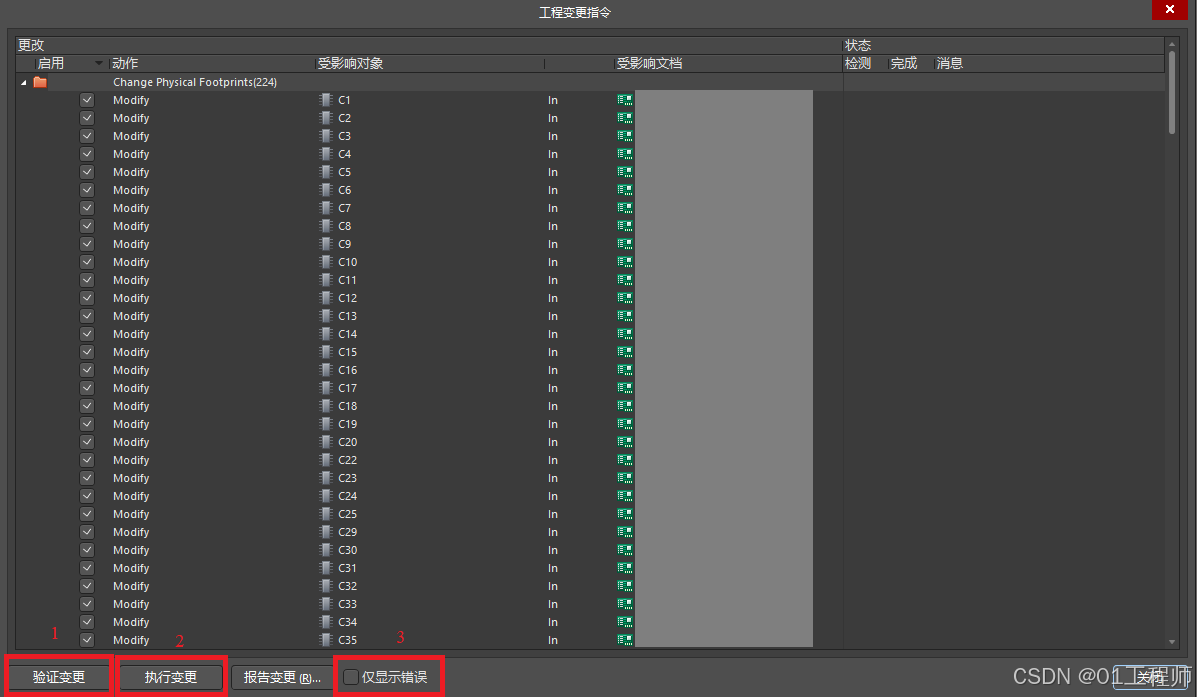

9.点击验证变更,执行变更,在执行变更结束之后,点击仅显示错误,检查一下是否存在更新异常的情况

10.更新完之后,还需要仔细检查一下元器件的连线以及封装是否正确,可能存在一些管脚错乱,或者连线异常的情况

11.根据实际情况设定PCB规则,设定规则之后铺铜处理,选中铜皮,右键选择铺铜操作,所有铺铜重铺

12.运行DRC检查(工具——设计规则检查),在RDC报告选项中停止检测设定数字大一点,保证DRC所有错误可以显示(设定值太小,可能存在比较严重的错误没有检测到就停止检测了)

13.根据DRC检测报告详细修改报错问题,直到DRC运行没有错误,不过有些错误可以忽略。若DRC报告存在有错误时,注意:仅能修改PCB文件,不能去修改已经制定好的规则

### 将Cadence封装文件换为Altium Designer支持的格式 为了实现从Cadence到Altium Designer的封装文件换,可以遵循特定的方法来确保数据无损迁移。一种方法是从Cadence环境中导出ASCII (.asc) 文件,随后利用第三方工具或脚本将其化为Altium Designer可读取的形式。 当尝试直接通过Pad 9.3中的`File---->Export .asc`功能保存文件时,需注意在Export选项里务必勾选Part和Net以保证完整的网络信息被保留[^3]。然而,在某些情况下可能会遇到保存失败的问题,这表明当前设计可能含有不兼容元素或是存在其他技术障碍阻止了正常导出过程。 对于成功创建的.asc文件,下一步则是寻找合适的途径让这些数据能在Altium Designer内得到应用: - **手动重建**:依据原始.Cadence封装的数据重新绘制PCB元件库条目是一个可行的选择。尽管耗时较长,却能提供最精确的结果控制。 - **自动化解决方案**:市场上有专门用于不同EDA软件间互操作性的插件和服务提供商,它们能够简化这一流程并减少人为错误的发生几率。例如,一些商业产品提供了批量处理能力以及更广泛的源/目标平台覆盖范围。 另外值得注意的是,如果拥有既定的工作流或者偏好使用命令行界面的话,也可以考虑编写自定义Python脚本来解析ASC文件结构,并调用相应的API接口生成对应的SchLib/PcbLib项目资源。 ```python import re def parse_asc_to_ad(asc_file_path, ad_output_folder): """ 解析 Cadence ASC 文件至 Altium Designer 支持格式 :param asc_file_path: 输入的 Cadence ASC 文件路径 :param ad_output_folder: 输出 AD文件夹位置 """ with open(asc_file_path,'r') as f: content = f.read() # 正则表达式匹配组件定义部分... parse_asc_to_ad('example.asc', 'output/') ```
