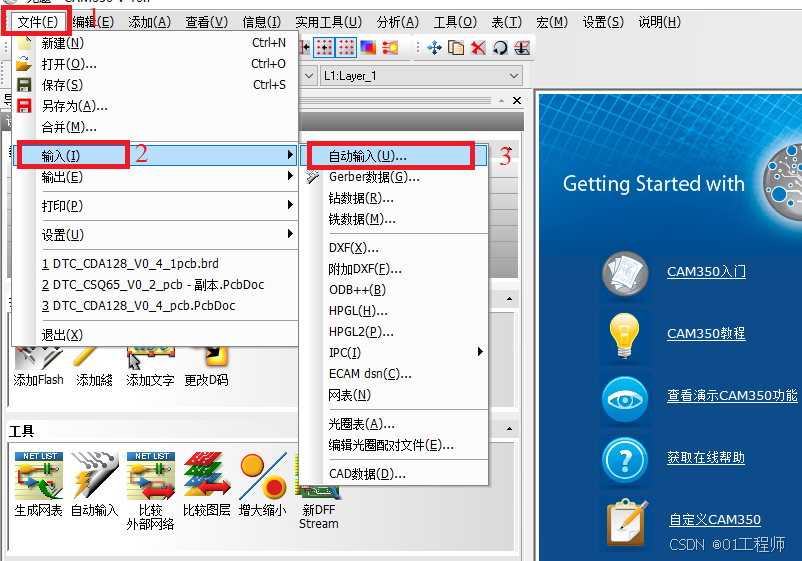

1.使用Cam350软件对比AD生成的gerber文件和cadence生成的gerber文件，打开cam350选择文件——输入——自动输入

2.选择gerber文件存放文件夹，不需要选择到具体某一个文件，选择该文件夹即可，选择单位为公制，再选择下一页

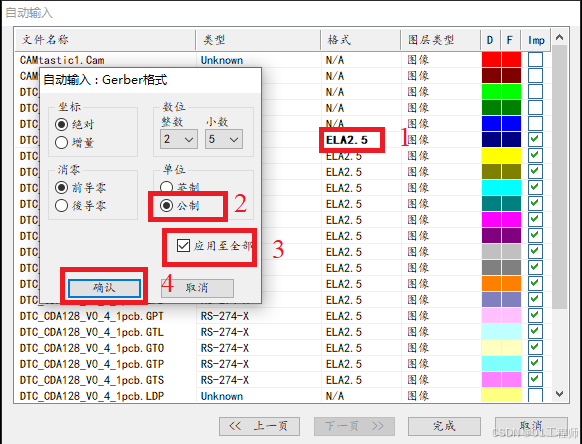

3.单击其中任一图层，单位修改成公制，选中运用至全部，确定，完成，等到文件加载完成

.

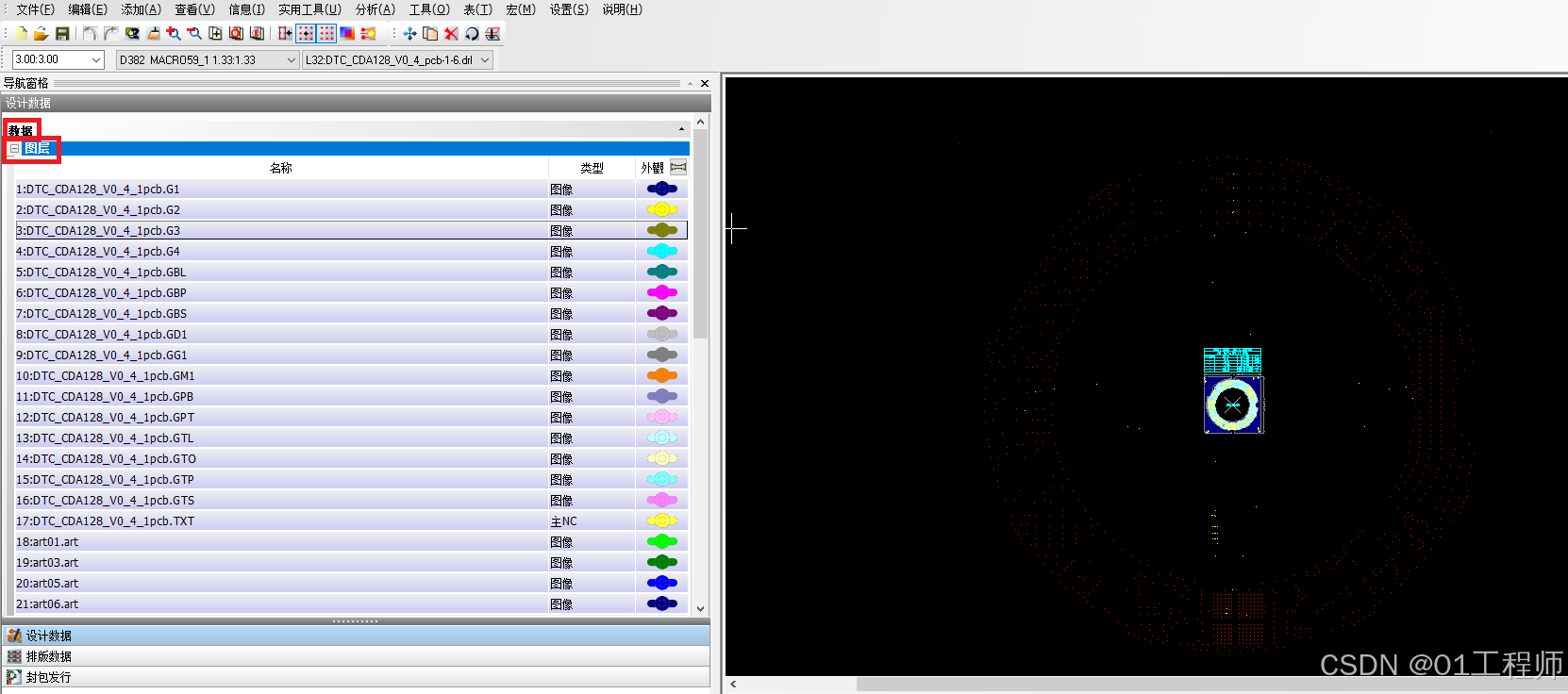

4.重复步骤1到3，加载待对比的gerber文件，加载完成之后选择左侧的数据——图层，即可以显示两次加载的gerber文件的所有图层

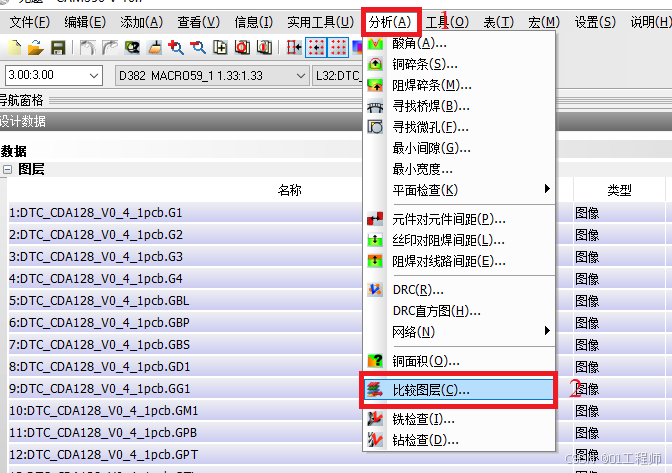

5.对比待对比的图层，选择分析——比较图层

.

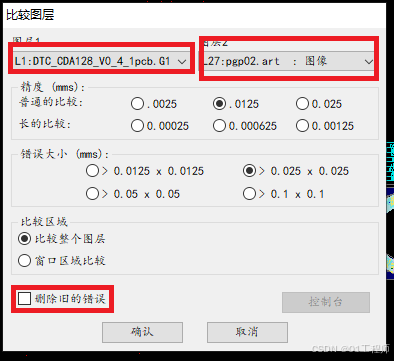

6.分别选择待对比的两个图层，精度和错误大小默认即可，不选中删除旧的错误，方便多次对比

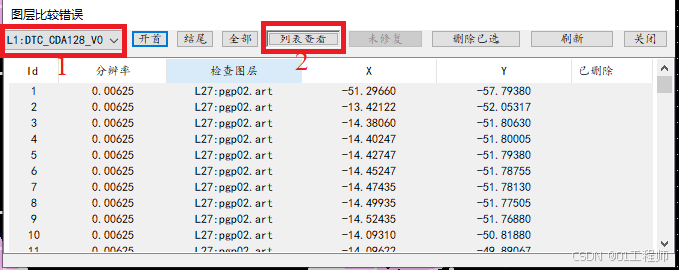

7.选择对比的不同层，在多次图层对比后，需要更改显示图层图中1处，默认打开第一次对比的结果，列表查看可以局部查看每一处不同
