Altium Designer 23打开Cadence Allegro原理图及PCB工程文件

        最近在设计电子电路原理图和PCB工程设计文件时，从网上下载了一些大牛们开源出来的工程文件参考学习。但是发现这些工程使用的软件，五花八门，在一个不熟悉的平台开发有许多不方便的地方，因此需要将不同的软件工程进行转换。在本博文中记录了工程转换的过程，仅供参考学习使用。

        这篇博文的内容主要介绍如何在Altium Designer23中，打开Cadence Allegro的原理图及PCB工程文件。

        在进行转换前，需要提前安装Altium Designer和Cadence软件。如果仅安装了Altium Designer，是无法正常转换打开Cadence Allegro的原理图和PCB文件的。建议这两个软件，安装发布时间相近的版本。

（1）导入DSN原理图工程

        具体的DSN导入操作步骤简化如下：

①、启动Altium软件

②、文件选项卡-->导入向导

③、选择导入类型：Orcad Designs and Libraries Files

④、添加需要转换的DSN原理图文件

⑤、添加库文件（若没有可以跳过）

⑥、配置导入规则选项

⑦、等待原理图转换结束

        为了更加直观形象的记录操作过程，具体的原理图转换操作步骤图如下所示。

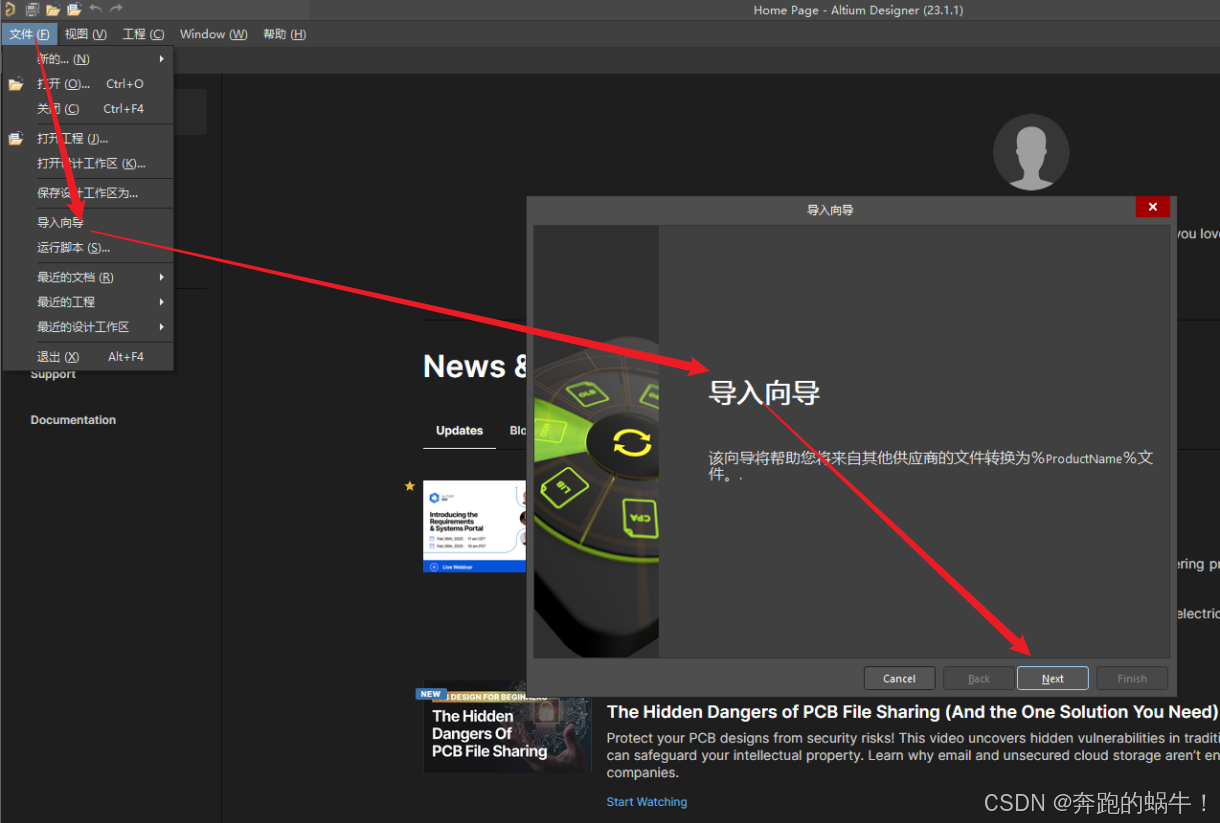

1、进入Altium Designer导入向导

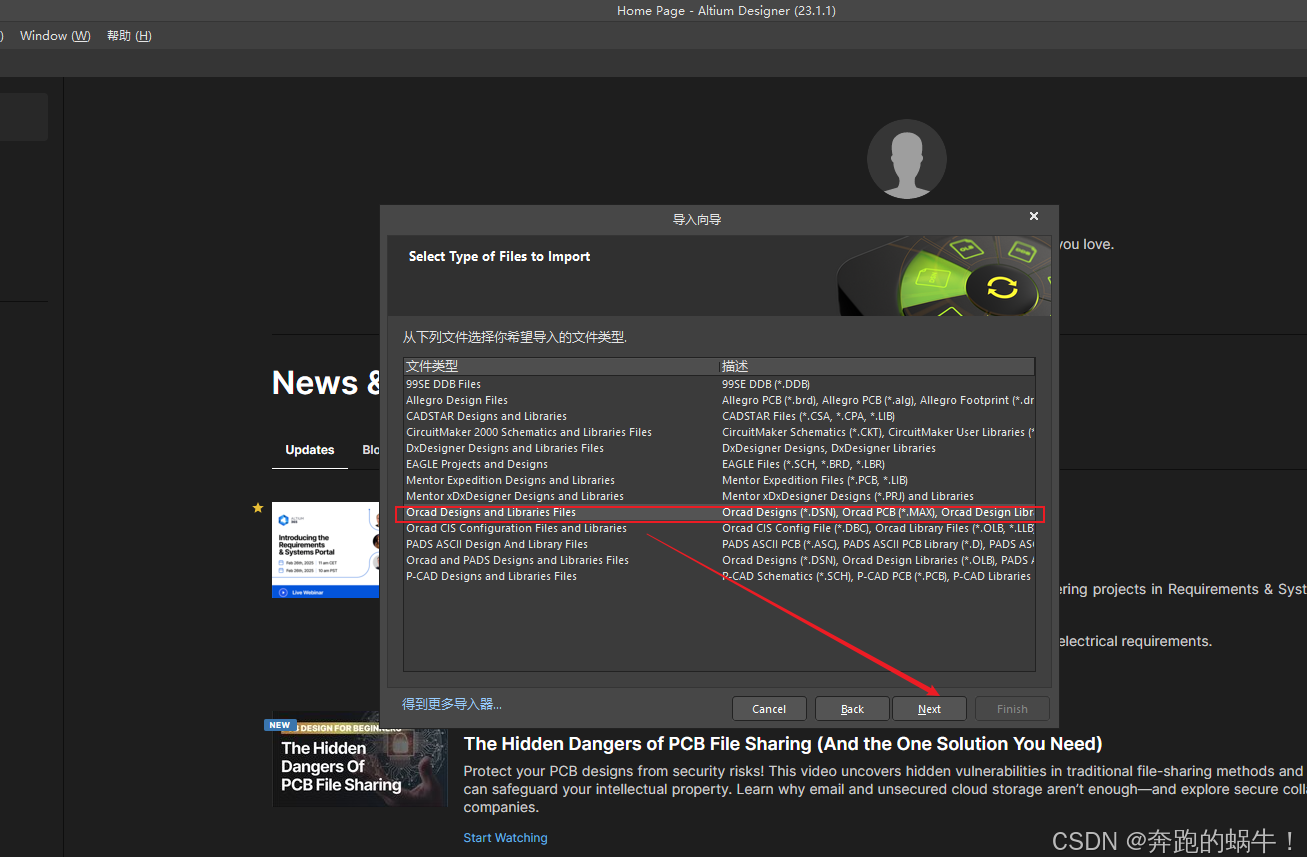

2、选择导入Orcad Designs and Libraries Files类型

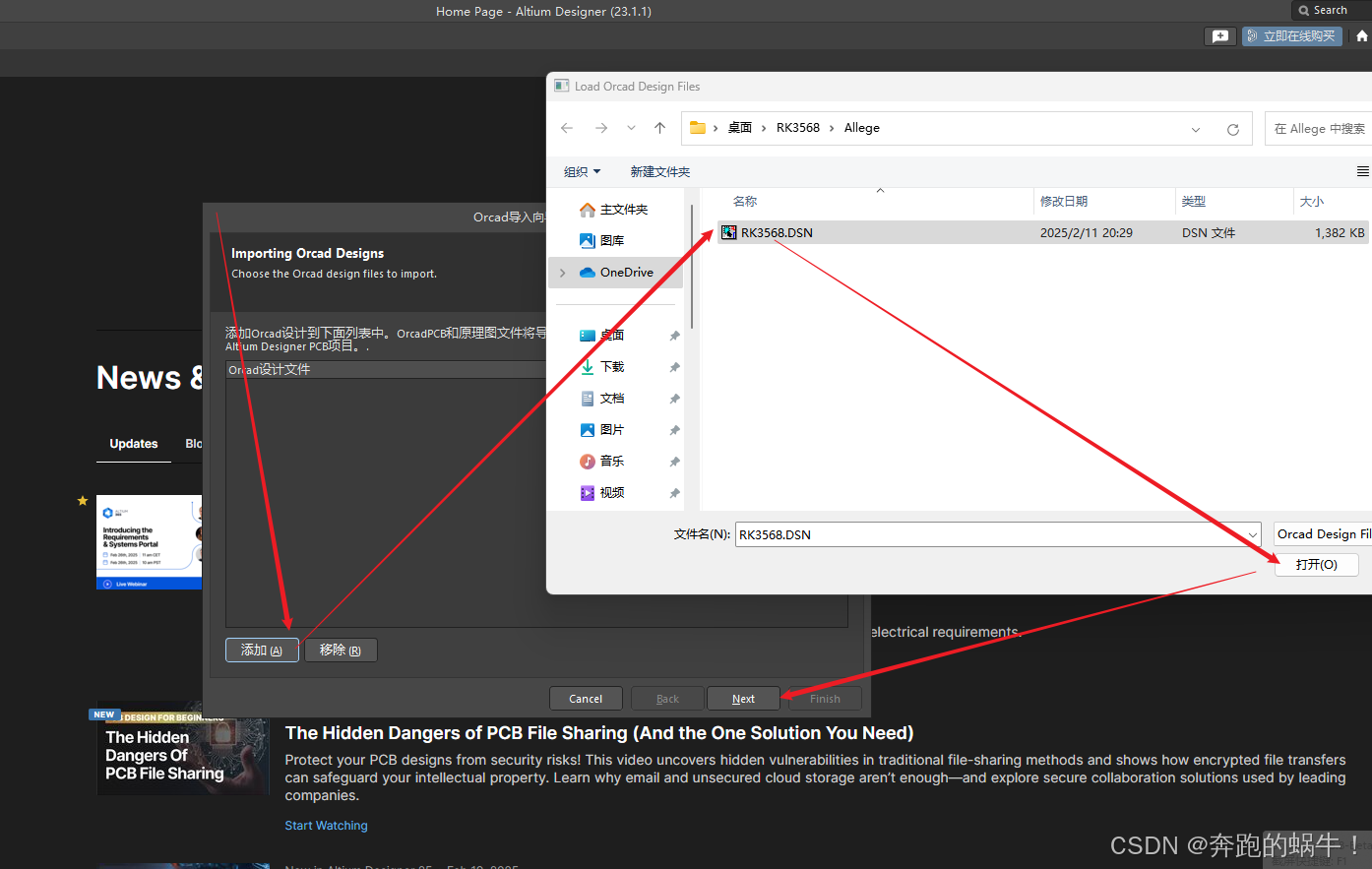

3、添加需要转换的DSN原理图文件

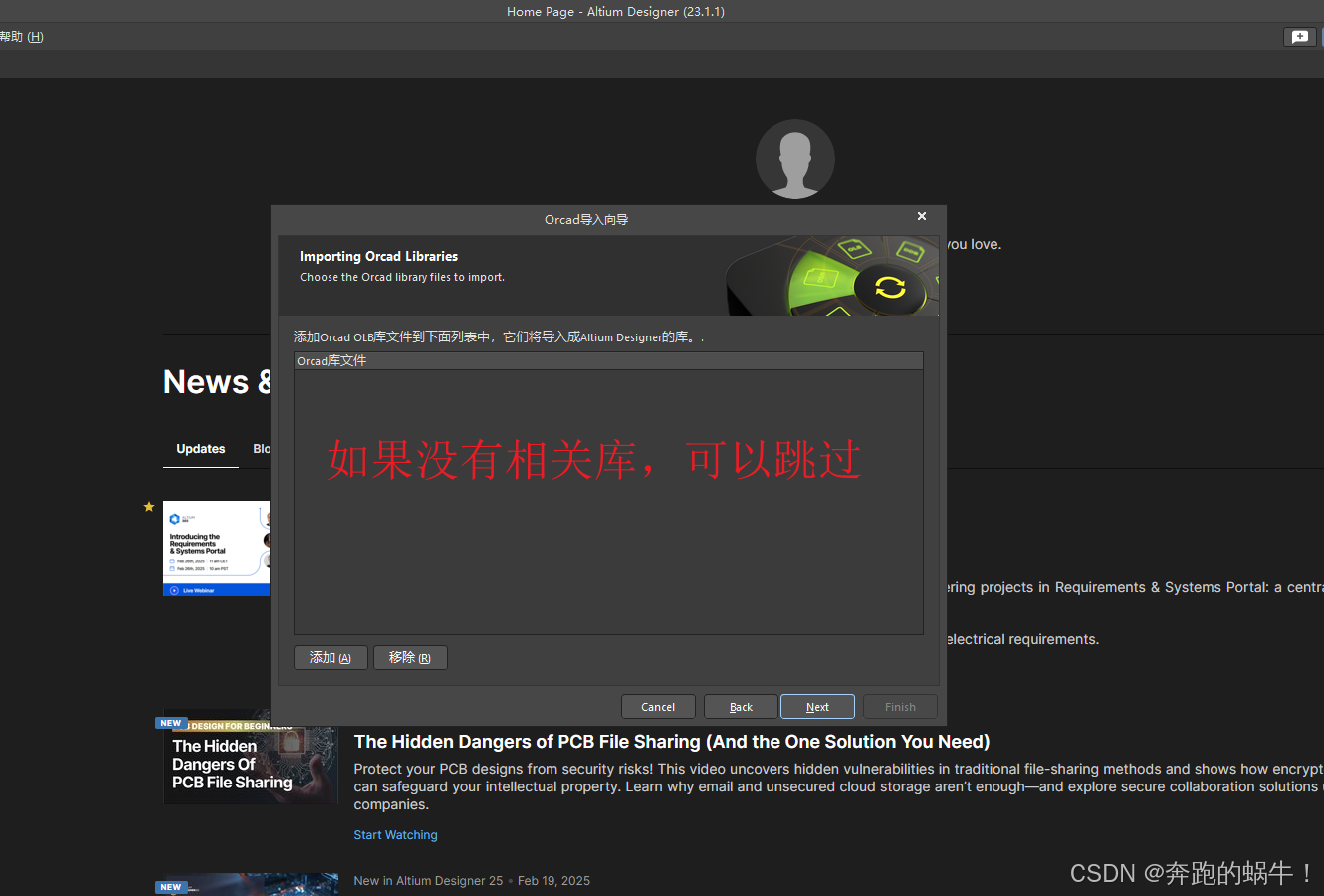

4、添加原理图相关库文件，没有可以之间跳过

5、根据页面和实际需要配置转换规则

        默认值跳过，后面修改调整也可以。

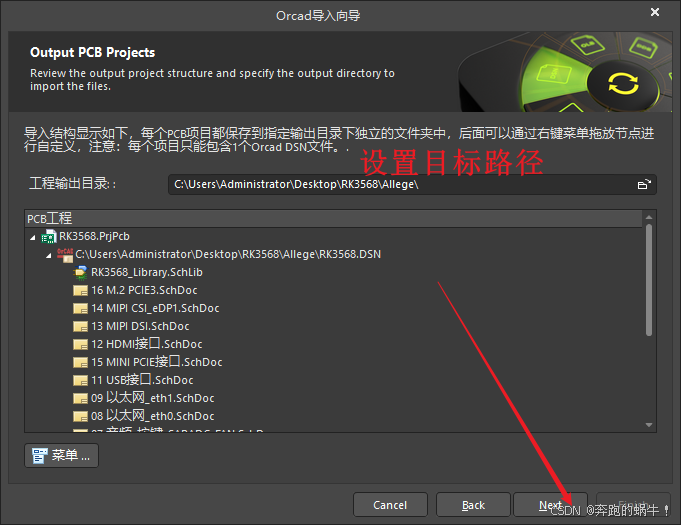

6、设置目标路径及预览转换目录

7、原理图转换结束

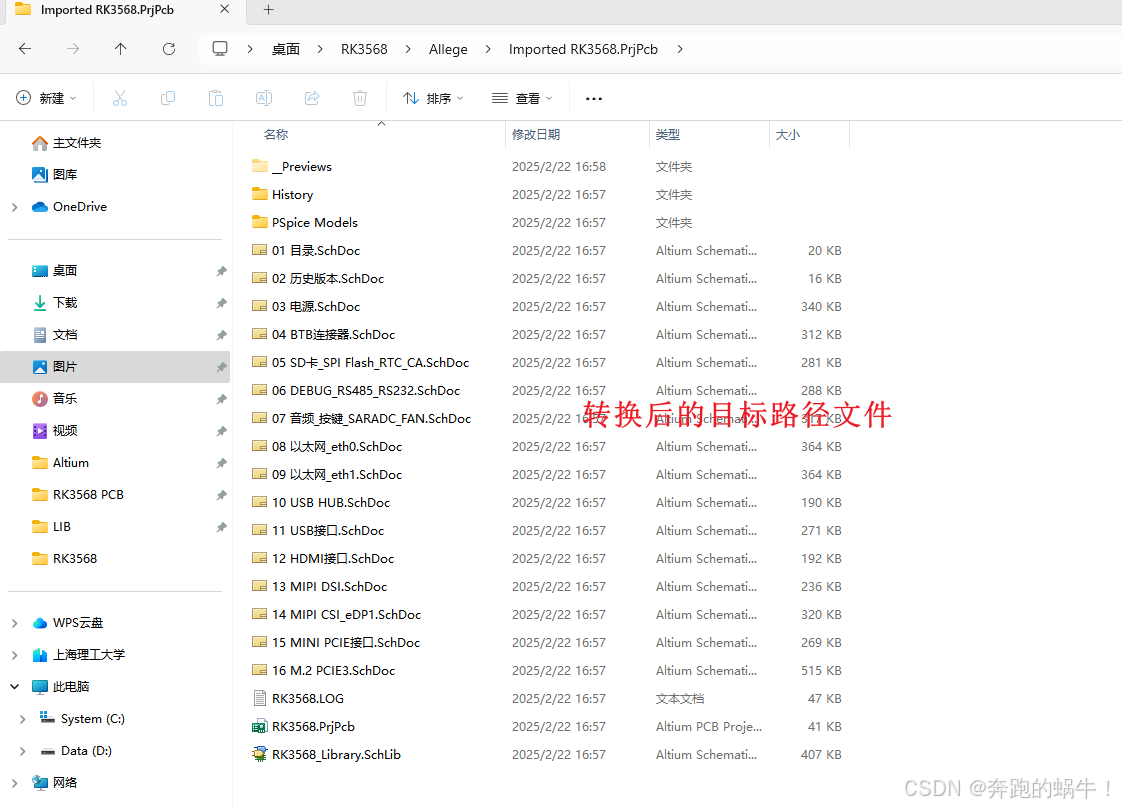

8、路径下生成的文件

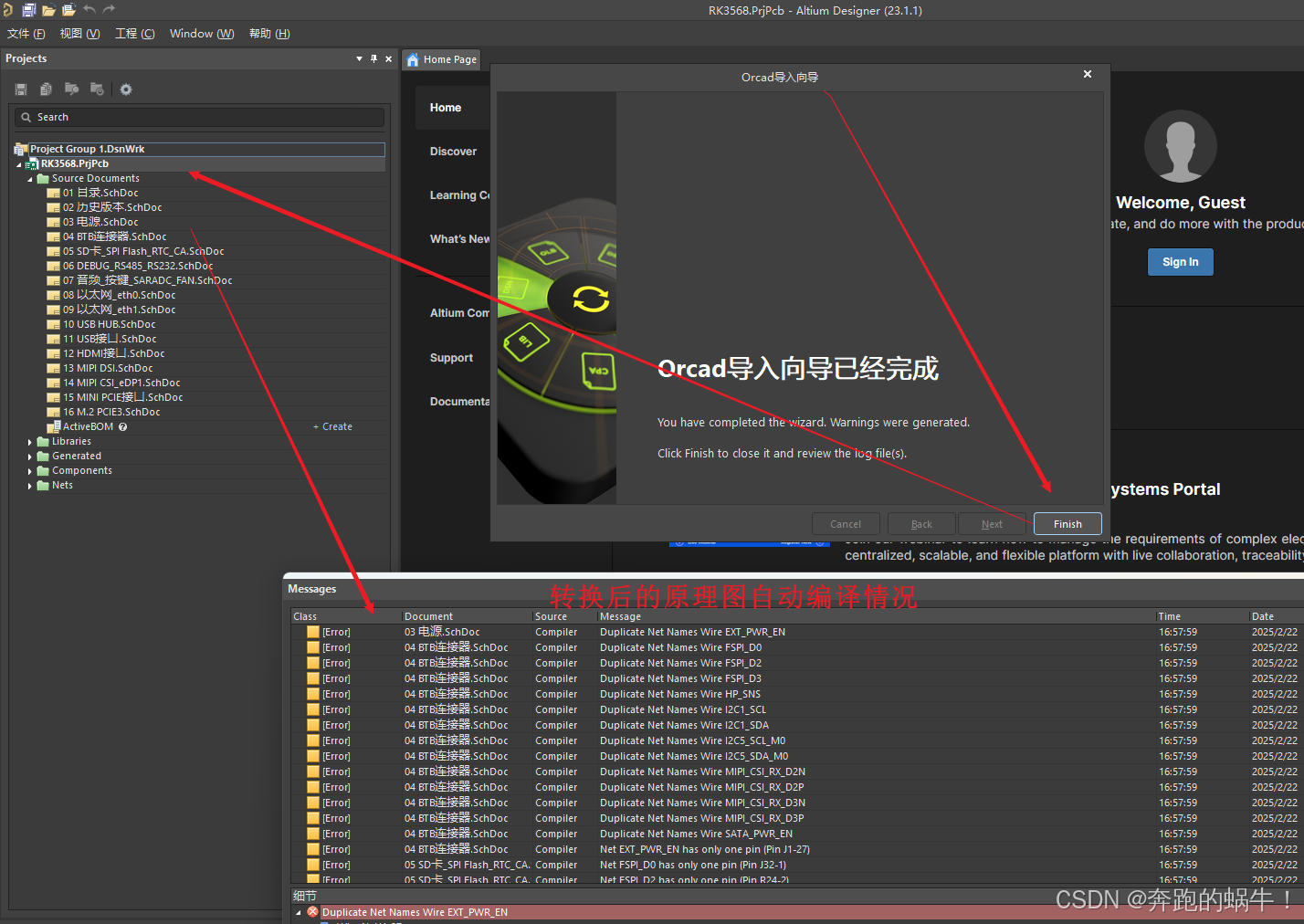

        因软件之间存在一些区别或是转换规则没有配置全面，在转换过后的原理图可能存在一些问题，需要手动去排查。

        在前面的两篇博客中已经对遇到的文件进行了总结梳理，如有遇到类似的问题，可以参考：
Altium Designer 23原理图编译Duplicate Net Names Wire xxx报错_duplicate net names wire怎么解决-CSDN博客https://blog.csdn.net/weixin_49337111/article/details/145663472?spm=1001.2014.3001.5502Altium Designer 23原理图编译Net XXX has no driving source警告_ad报错has no friving soure-CSDN博客https://blog.csdn.net/weixin_49337111/article/details/145668971?spm=1001.2014.3001.5502（2）导入BRD PCB工程

        具体的BRD导入操作步骤简化如下：

①、启动Altium软件

②、文件选项卡-->导入向导

③、选择导入类型：Allegro Design Files

④、添加需要转换的BRD PCB设计文件

⑤、添加Allegro约束文件

⑥、添加Allegro封装文件

⑦、配置导入规则选项，如铺铜、内电层等

⑧、等待PCB转换结束

        为了更加直观形象的记录操作过程，具体的PCB转换操作步骤图如下所示。

1、进入Altium Designer导入向导

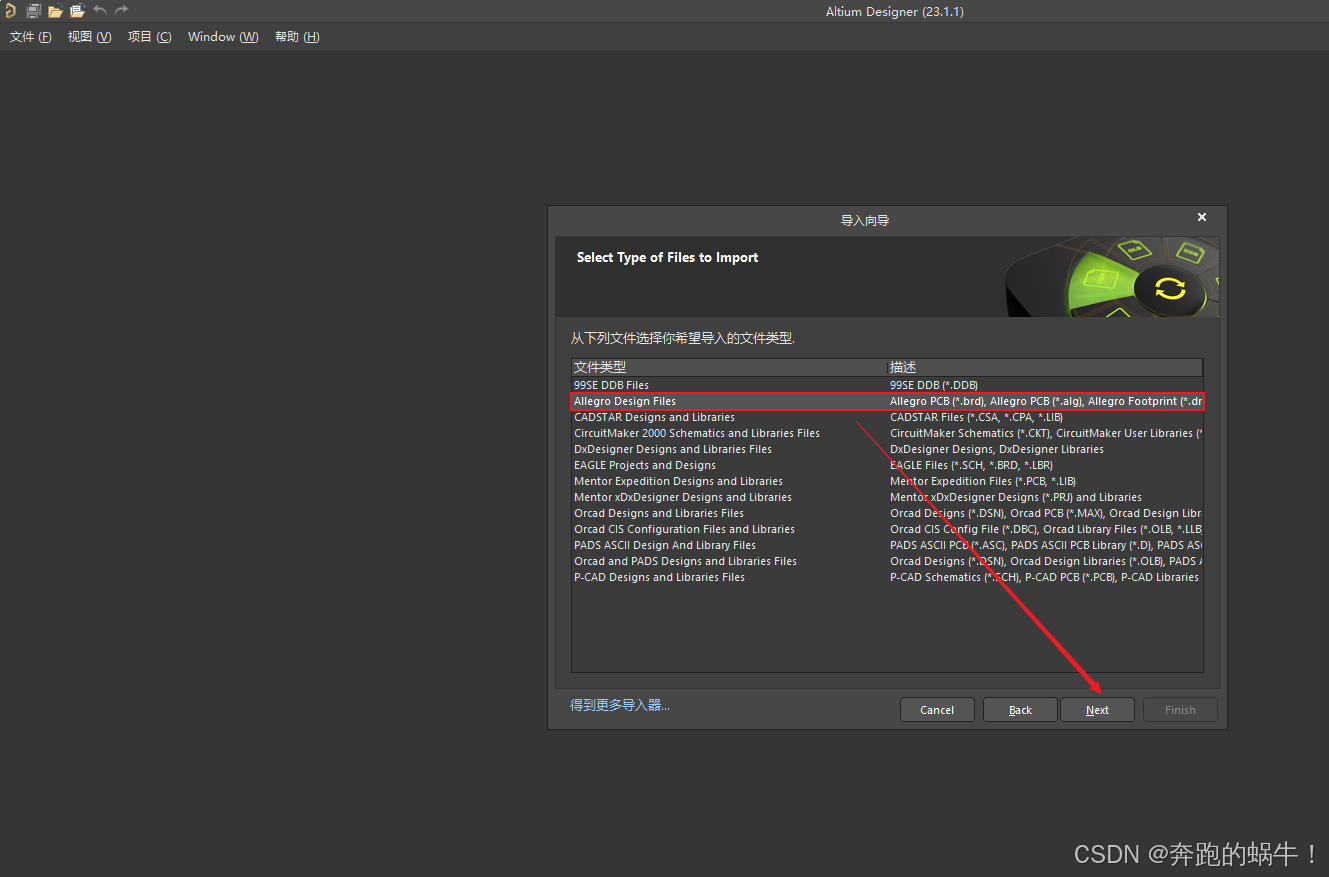

2、选择导入Allegro Design Files类型

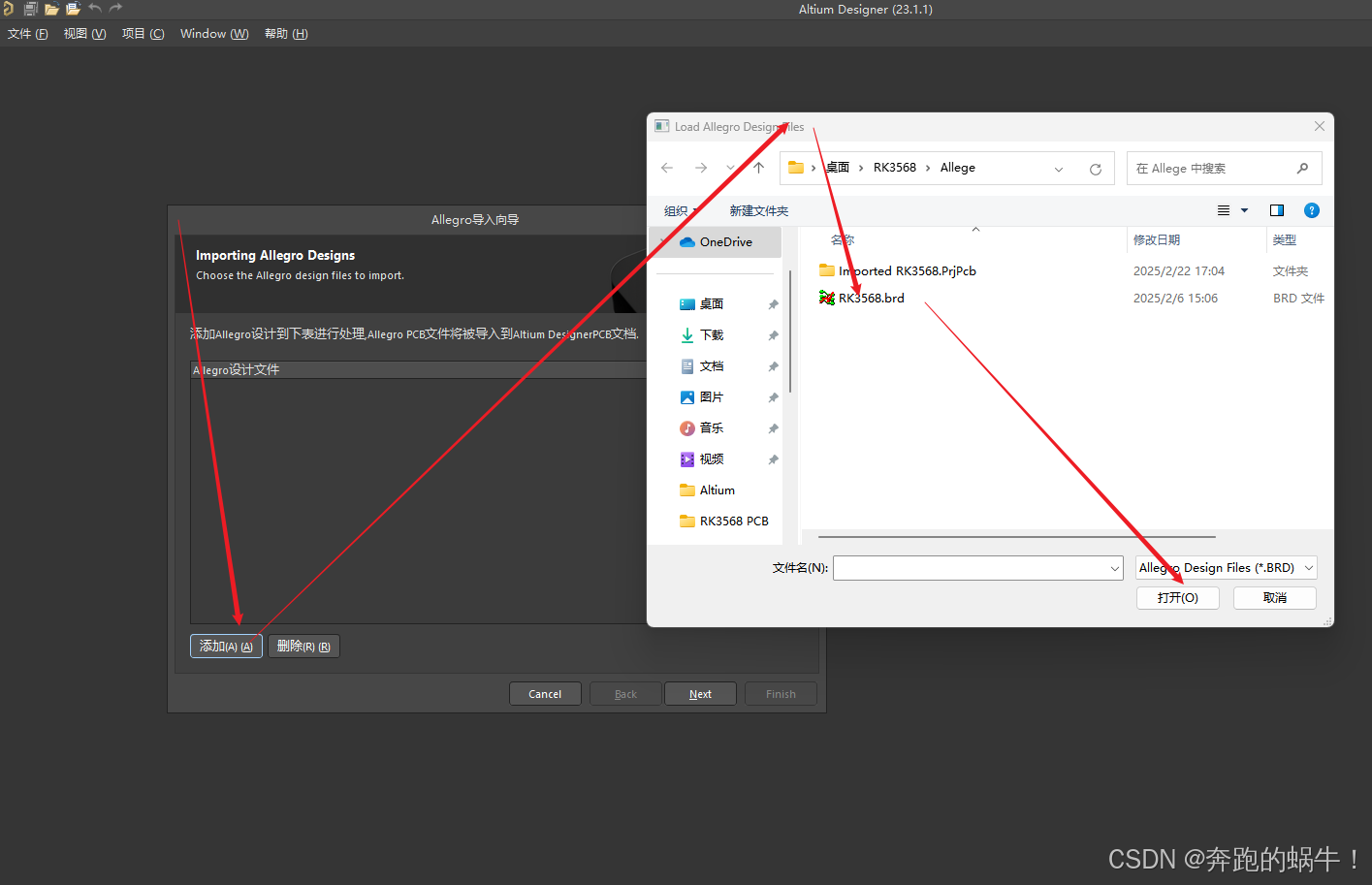

3、添加需要被转换的BRD PCB文件

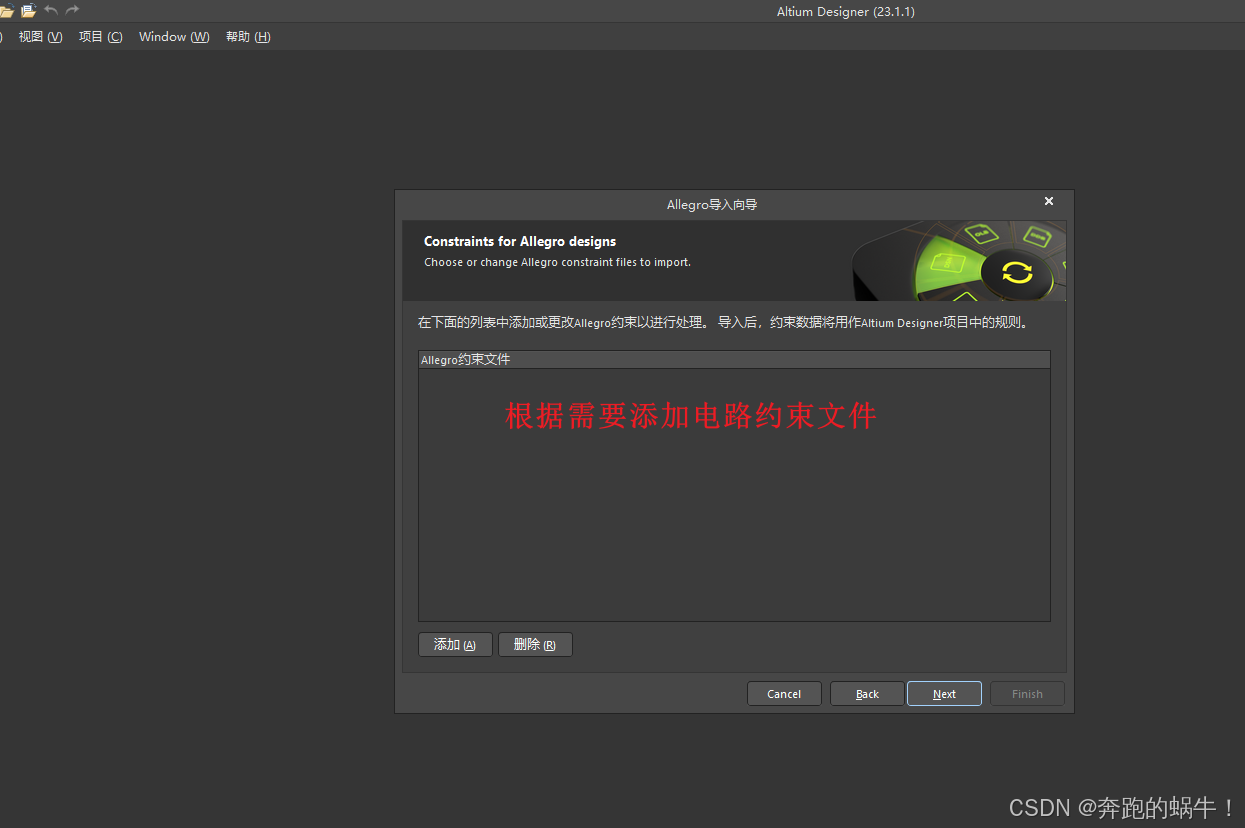

4、添加PCB约束文件，没有可以跳过

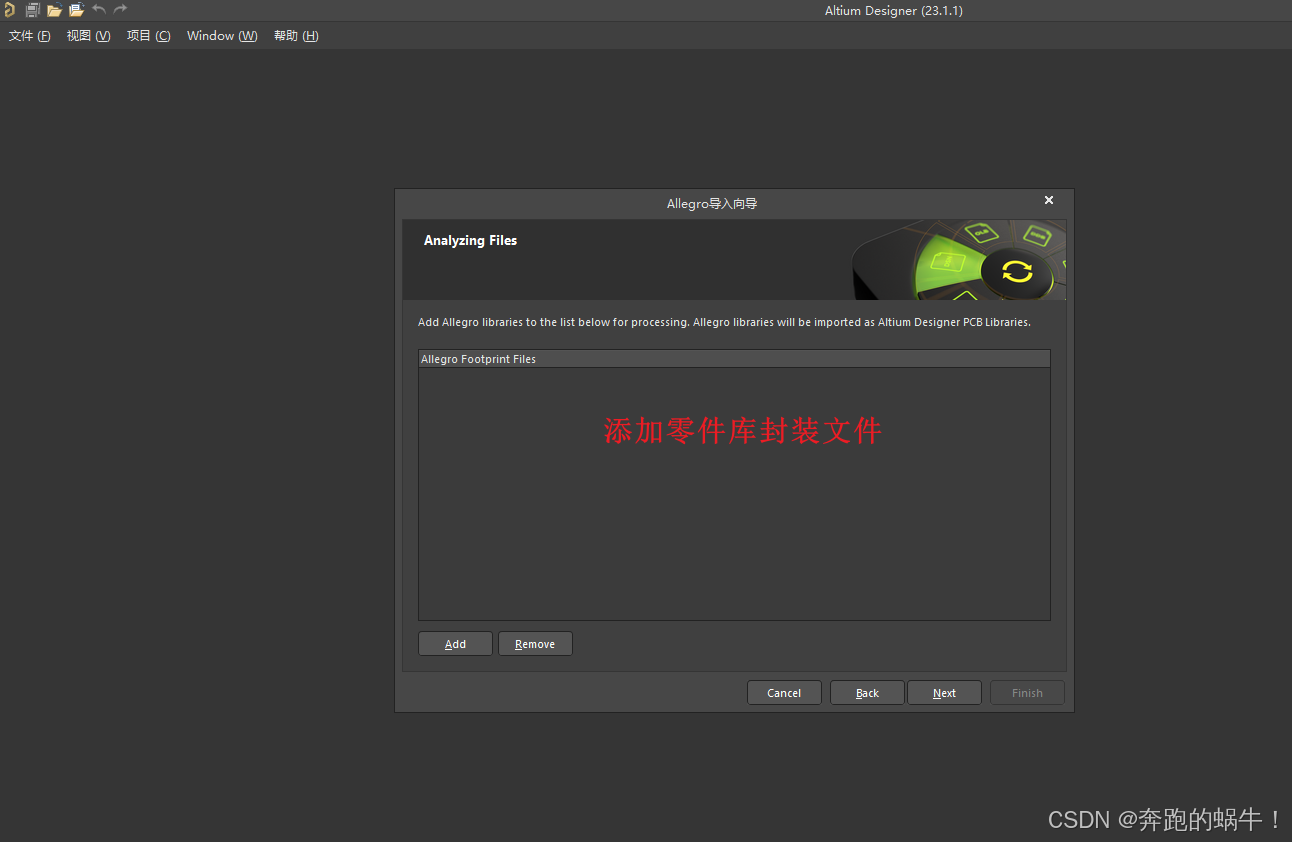

5、添加零件库封装文件，没有可以跳过

6、根据实际页面提示，按需要设置转换规则选项，如铺铜、内电层，线宽等。

        默认选项跳过一样的，后面调整修改。

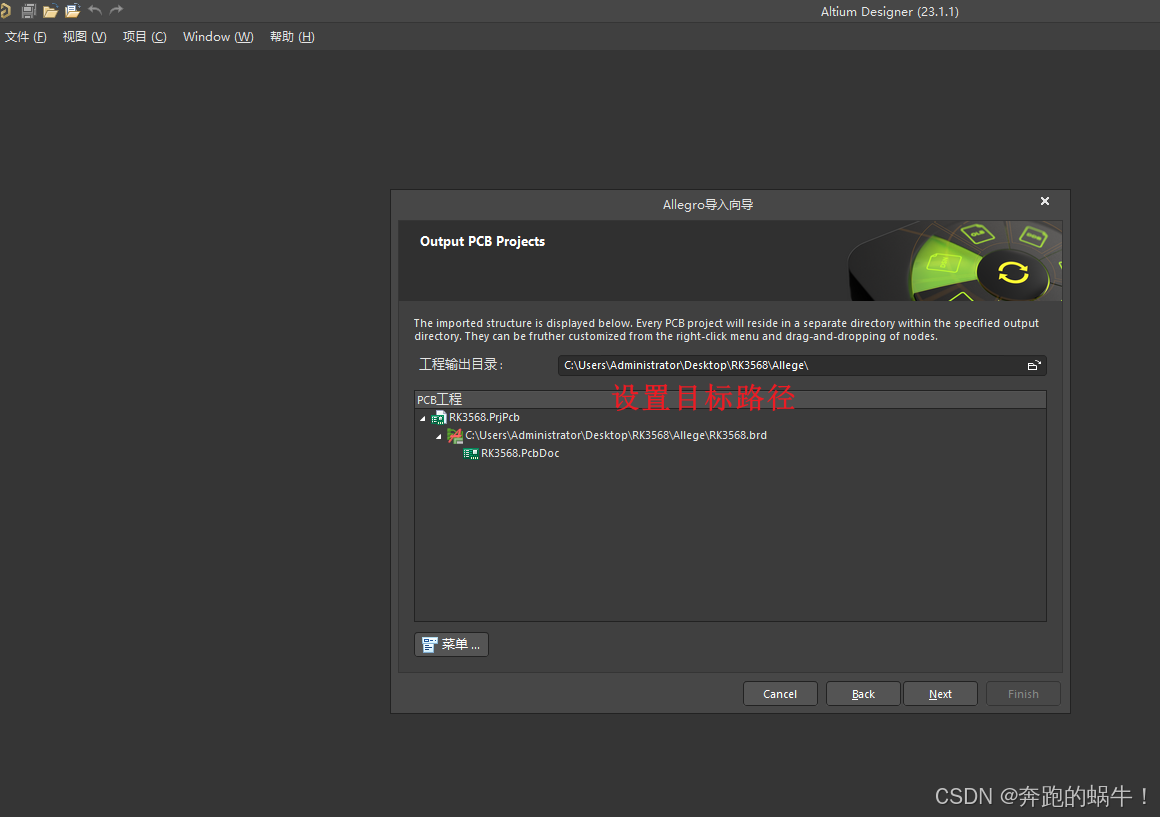

7、设置导出目标路径及导出文件预览

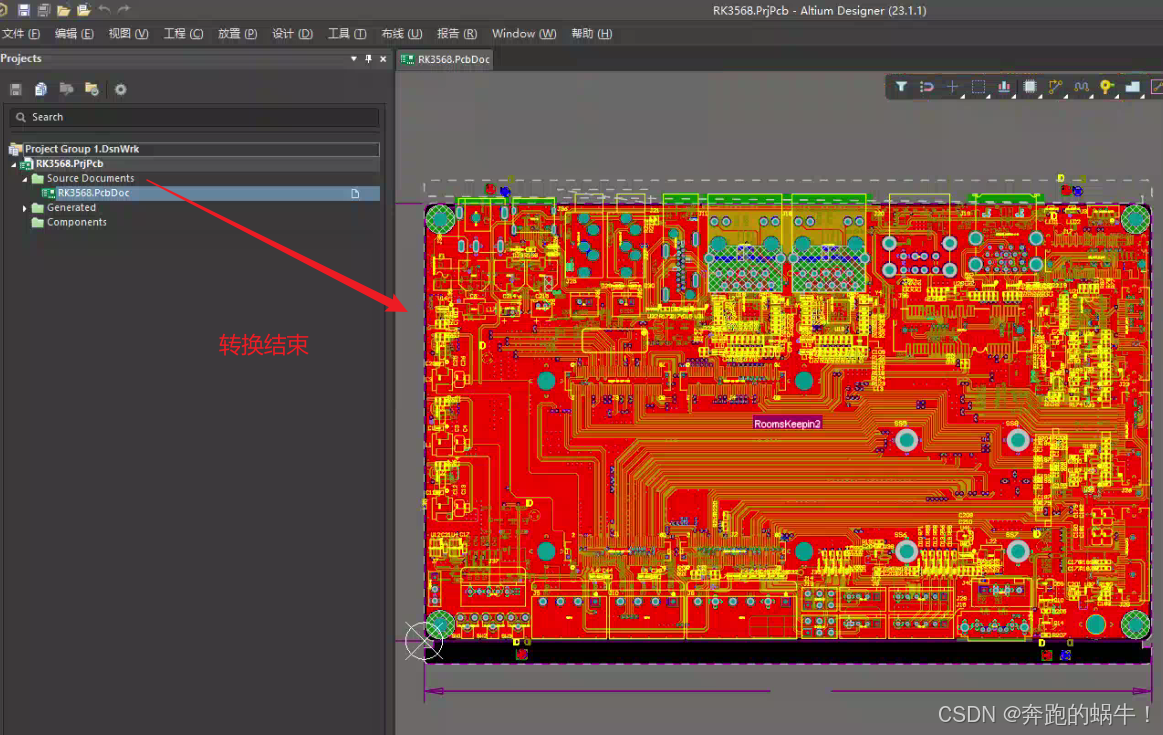

8、转换后的PCB图
