4.7multsim应用举例

4.7.1放大电路频率响应的仿真方法

https://m.youku.com/mid_video/id_XNTkxNjIwMDI2MA==.html?scene=short&playMode=pugv&sharekey=75812738cc2e33f9c39c636bc16a7f392

仿真电路为典型的阻容耦合静态工作点稳定电路，如图4.7.1所示。其中体管采用小功率高频晶体管ZTX325,它的电流放大系数β为93,发射结电容Cπ为1.18pF,集电结电容C为1.54 pF;其余参数如图中所标注。

一、仿真内容\n\n在Multisim 中,可采用两种方法测试放大电路的频率响应。

方法一是利用“交流分析(AC Analysis)”获得幅频特性曲线和相频特性曲线。方法与扫描 分析相类似,首先设定起始频率、终了频率、点数、扫描方式、扫描对象，然后按扫描键即可;

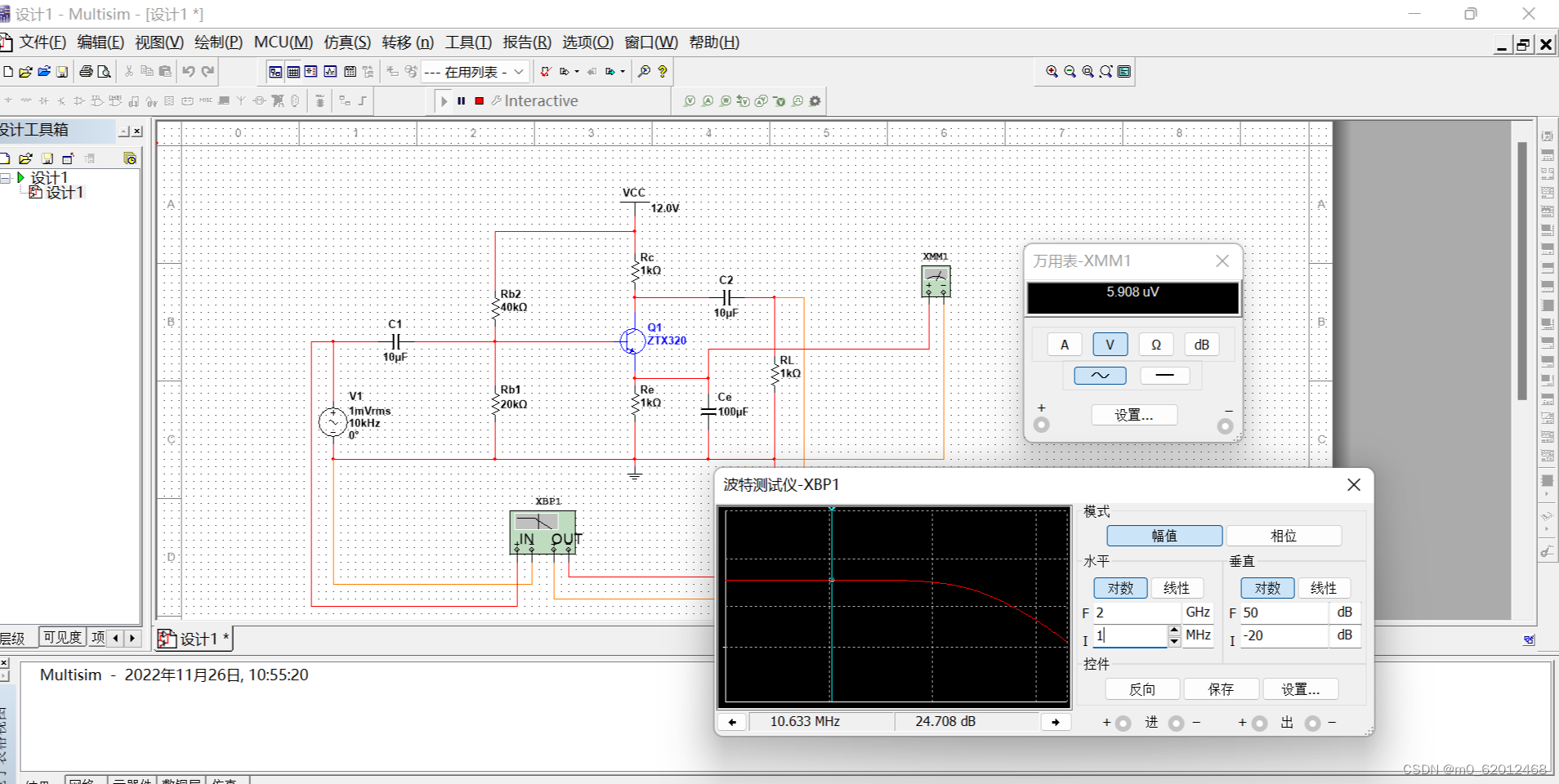

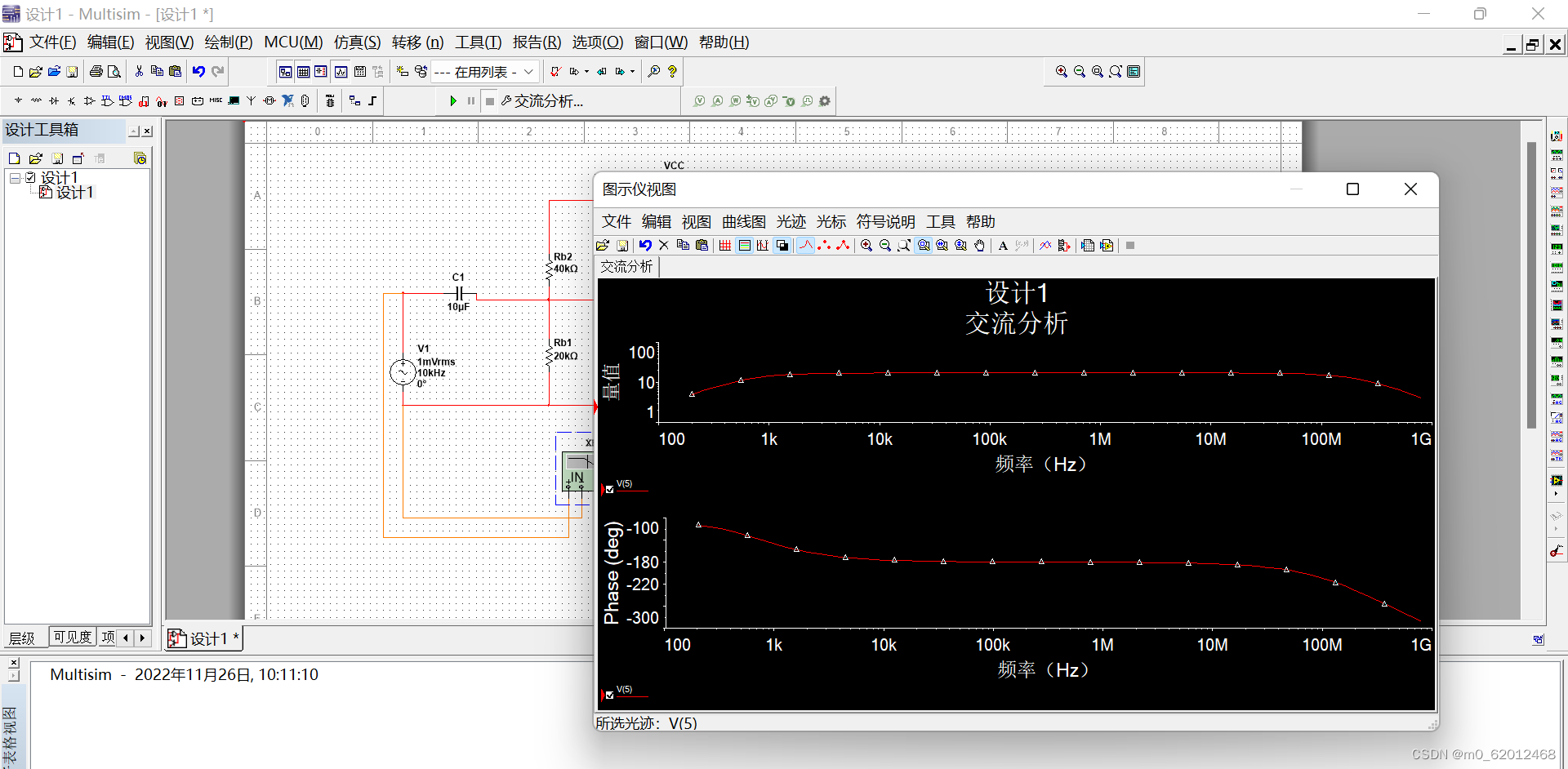

方注 二是利用虚拟仪器波特图仪(Bode Plotter)直接测试,在图示仪上只能分别看幅频特性曲线和相 频特性曲线;如图4.7.1(a)所示。第二种方法也可在“Analysis Graphs”同时观察两条曲线,如图 (b)所示

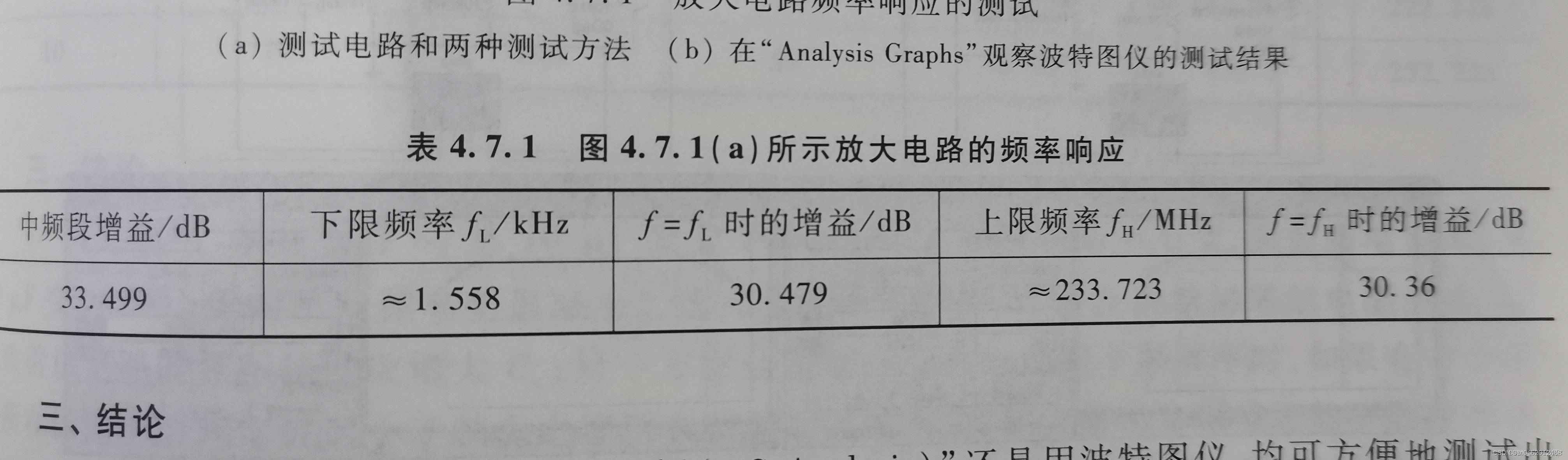

二、仿真结果\n\n在图4.7.1(a)中,波特图仪上指针正好在通频带内,可读出电路的中频段增益,为 33.499dB。移动指针,在低频段和高频段分别找到使增益下降3dB 的频率，即为下限频率和上 限频率,结果如表4.7.1所示。 三、结论

1.在Multisim中,无论是用“交流分析(AC Analysis)”还是用波特图仪,均可方便地测试出放大电路的对数幅频特性曲线和相频特性曲线。在波特图仪上很难寻找到准确的下限频率和上限频率,因而需在幅频特性曲线上耐心调整指针,尽量找到最接近-3dB的频率,以获得它们的 近似值。

2.表4.7.1所示数据表明,由于影响阻容耦合静态工作点稳定电路低频特性的电容有3个 之多,导致其下限频率高达千赫以上,需要进行改进,才能有更宽泛的应用场合。

4.7.2 静态工作点稳定电路频率响应的研究\n\n本节将分别研究图4.7.1(a)所示阻容耦合静态工作点稳定电路中耦合电容、旁路电容和静 态工作点对电路频率响应的影响。

一、仿真内容\n\n利用上节所述测试方法测试电路参数变化前后电路的频率特性。

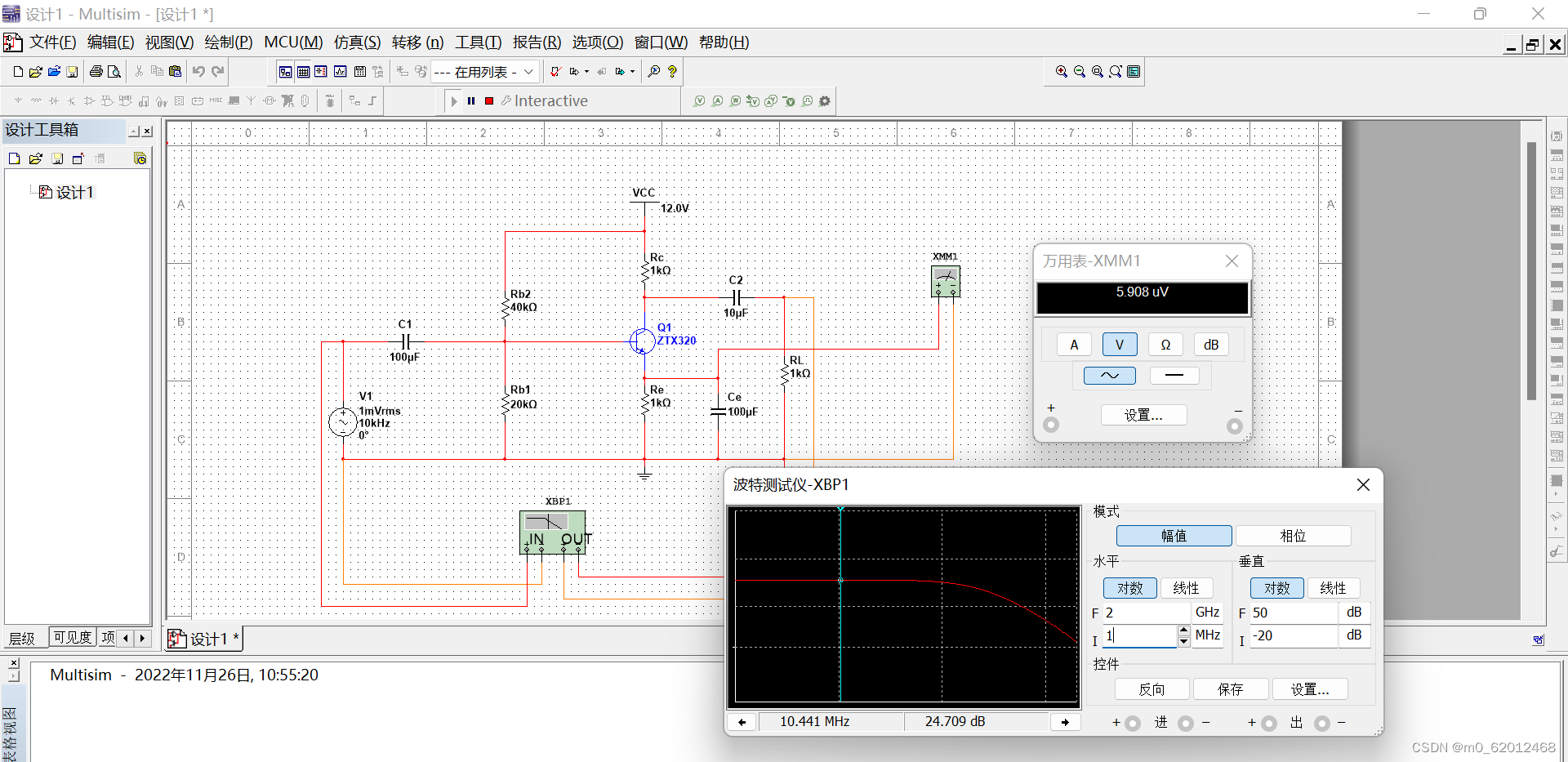

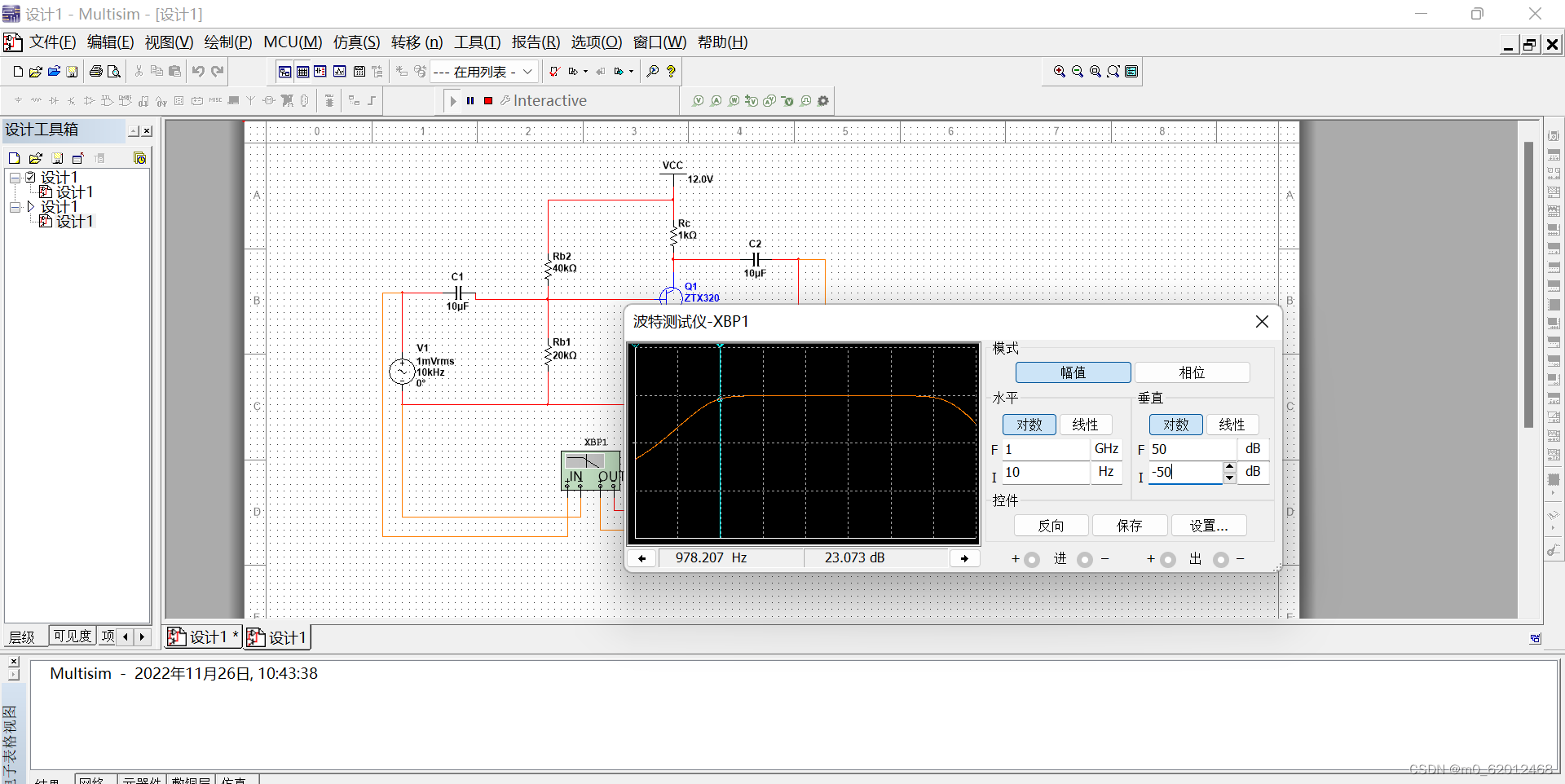

1.变化输入端耦合电容C,和旁路电容C.的容量,分别测试它们对低频特性的影响,如图 4.7.2(a)、(b)所示。

C1=100uF

 Ce1=100uF

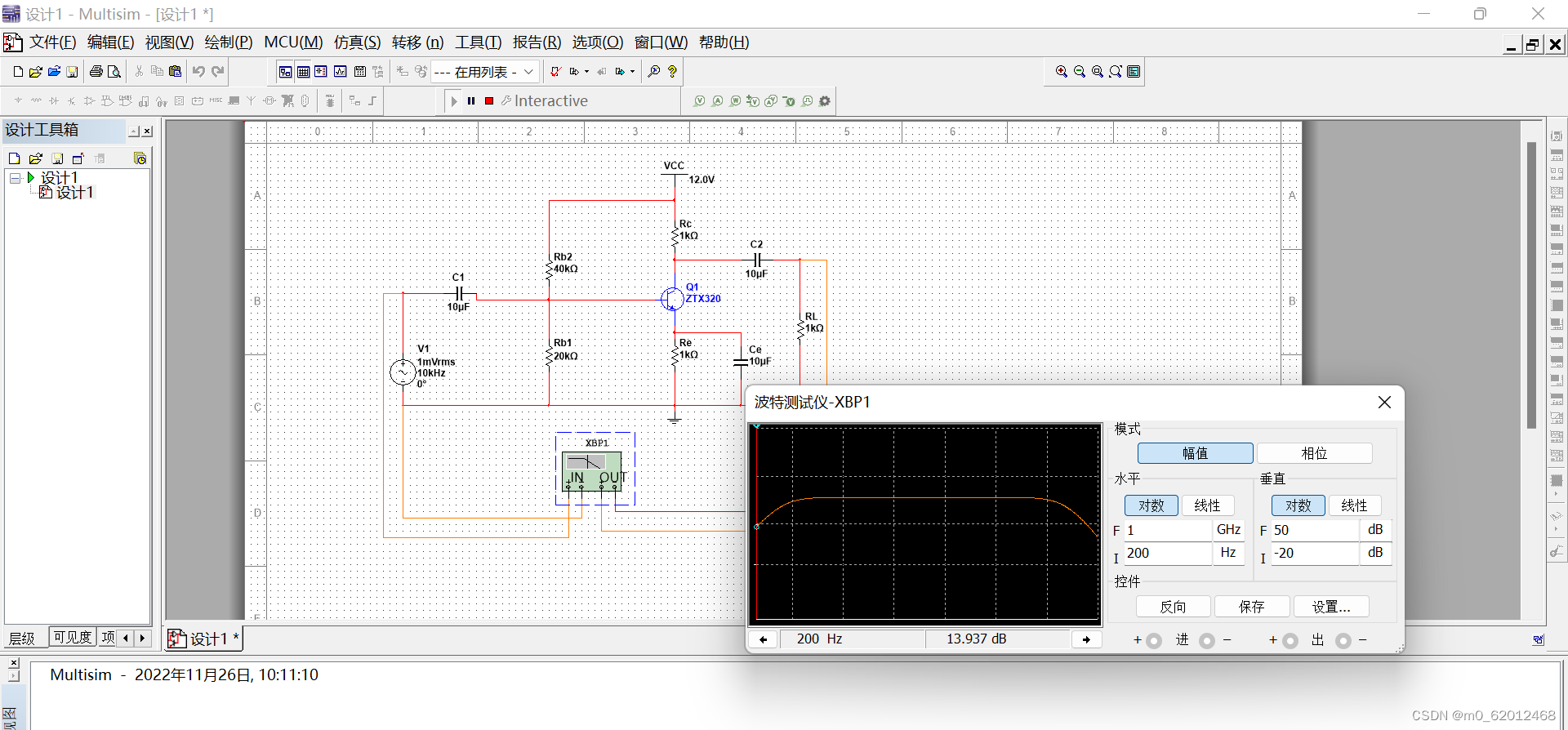

 2.变化偏置电路中R,的阻值,测试静态工作点对频率特性的影响,如图4.7.2(c)所示。

C1=10uF

C1=100uF



图(c)中两只万用表分别测试左右两个电路中发射极的静态地位,已知它们的发射极电阻 均为1k2，由此计算出两个电路的发射极静态电流,分别为2.795mA和2.292 mA,可近似为集 电极电流,并根据电路的其它参数可估算基极静态电位、管压降等。

二、仿真结果

 结论

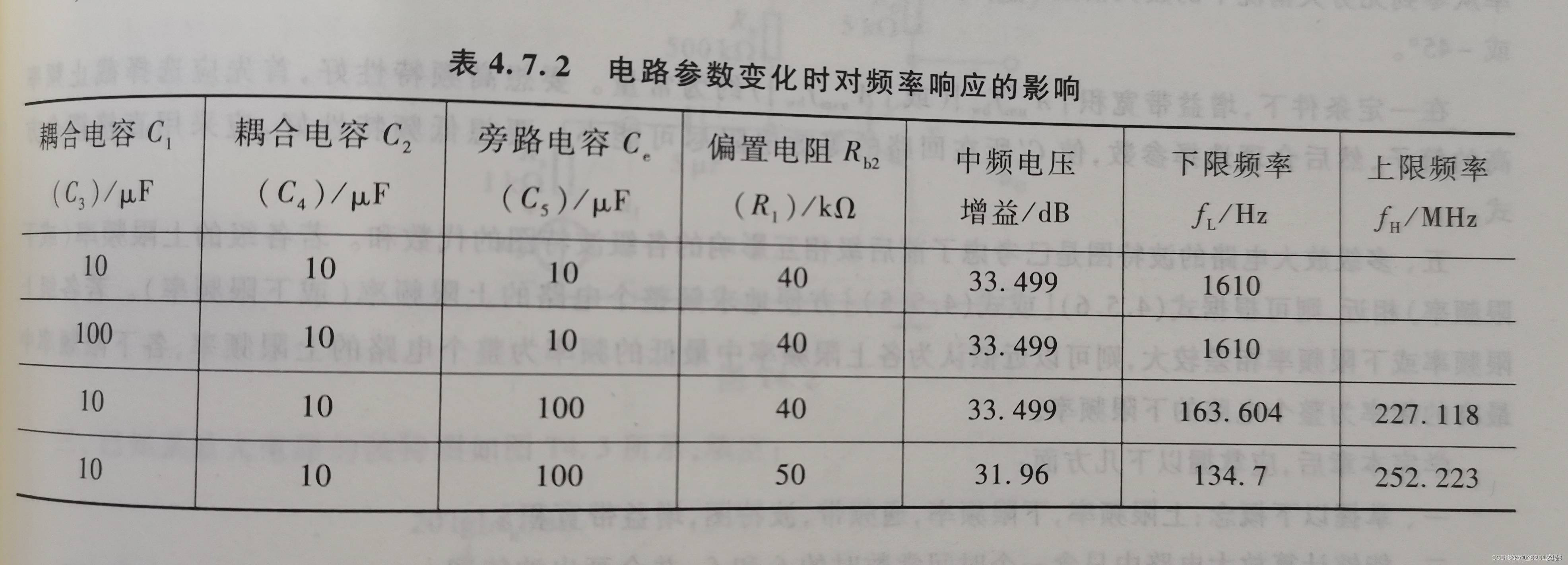

1.实验表明,耦合电容C，从10 μuF变为 100 μF时下限频率基本不变,而旁路电容C.从 10 μF变为100μF时下限频率明显减小。这一方面说明由于C.所在回路的等效电阻最小,要 想改善该电路的低频特性应增大C.;另一方面还说明在分析电路的下限频率时,如果有一个电 容所在回路的时间常数远小于其它电容所在回路的时间常数,那么该电容所确定的下限频率就 可近似为整个电路的下限频率,而没有必要计算其它电容所确定的下限频率,因而计算前的定性 分析很重要。

2.在静态工作点稳定电路中,当偏置电阻R2从40 k2变为50k2时,一方面放大管的静态 发射极电流减小,b-e间等效电阻变大,导致增益减小;同时跨导g.减小,k=g.R'.减小,C随 之减小,C'回路时间常数变小,从而上限频率f。升高。另一方面 b一e 间等效电阻变大,导致输 入电阻增大,使得 C，和 C。回路时间常数增大,从而下限频率f,降低。

综上所述,放大电路增益减小的同时通频带变宽,说明增益与带宽的矛盾关系;静态工作点 对频率响应产生影响的原因是改变了电容所在回路的时间常数。
