计算机组成原理篇

一、 计算机系统概述

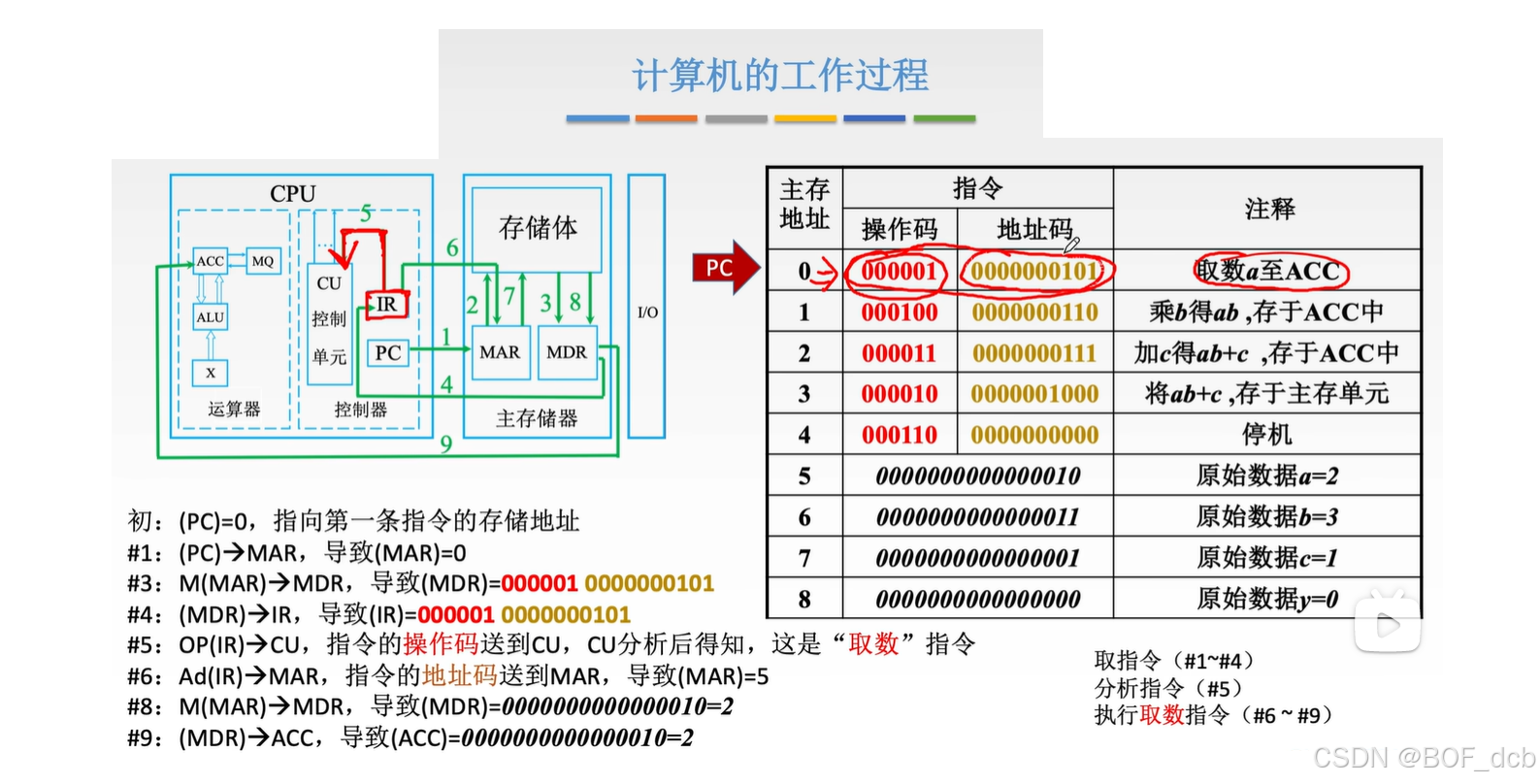

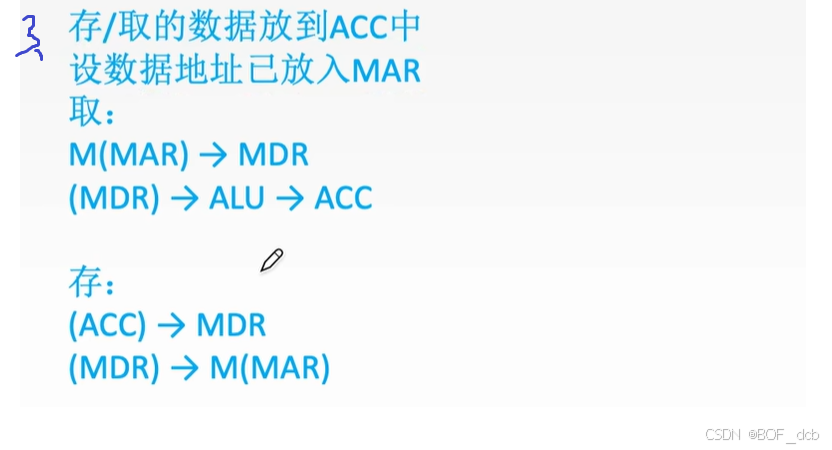

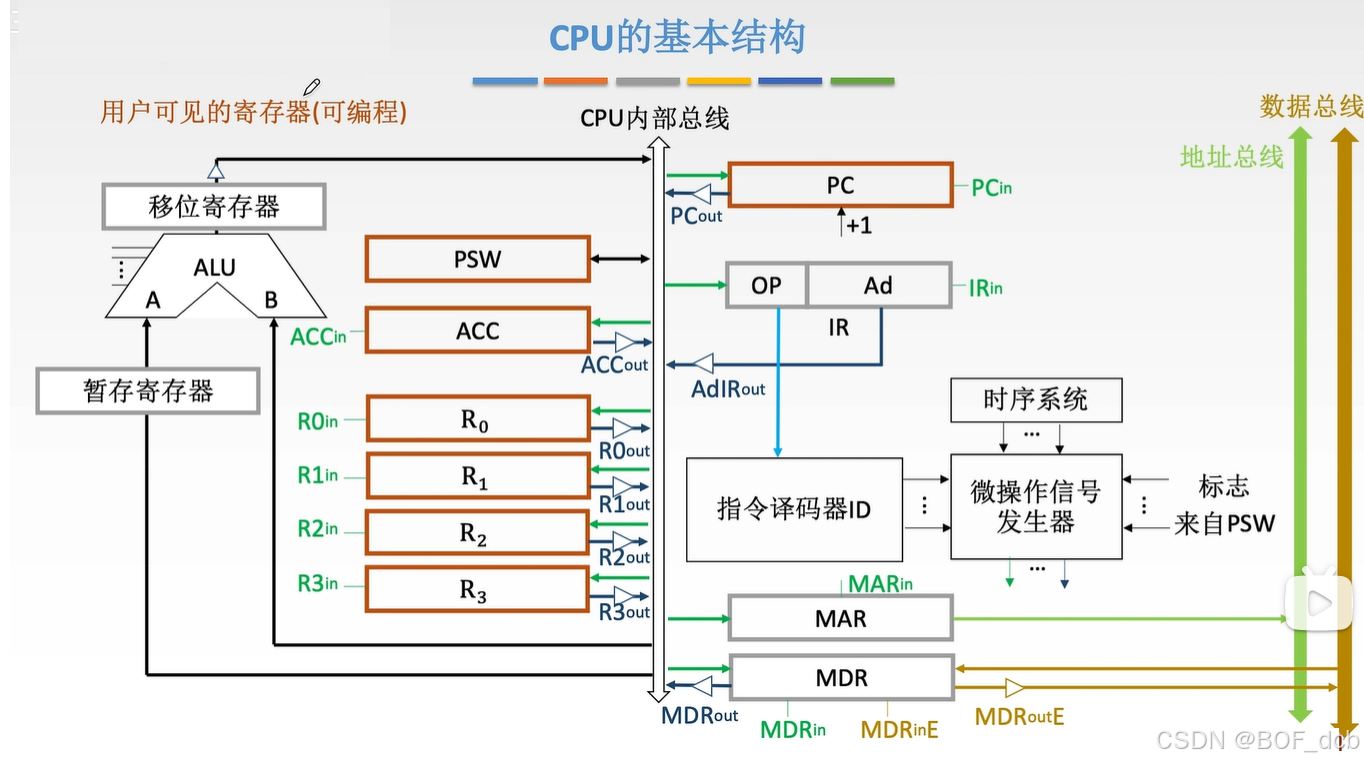

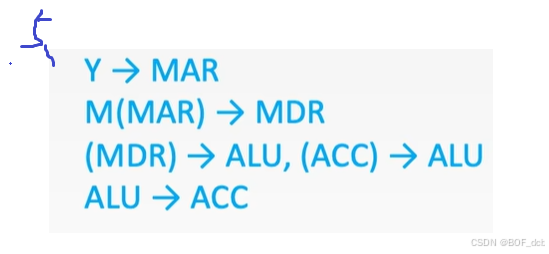

  • MAR 用于寻址,其位数反映最多可寻址的存储单元的个数。如MAR为10 位,则最多有2^10=1024 个存储单元,记为 1K。MAR 的长度与 PC 的长度相等。

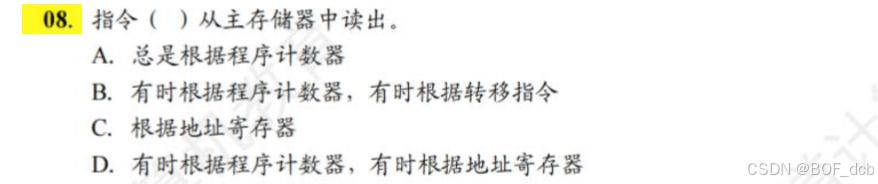

  • PC(程序计数器)总是指向下一条将要取指的指令地址。
  • MDR 的位数通常等于存储字长,一般为字节的2次幂的整数倍。

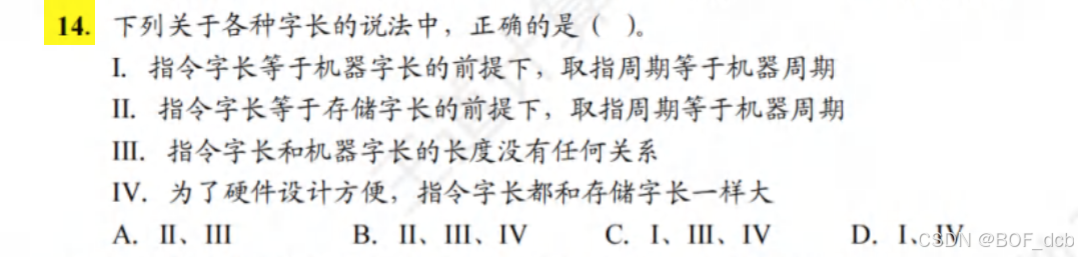

  • 机器字长:能够直接处理的二进制数据的位数。
  • 指令字长:一个指令中包含的二进制代码的位数。
  • 存储字长:一个存储单元存储二进制数据的位数。

计算机语言和程序

翻译程序

高级语言程序转换为机器语言程序通常把进行这种转换的软件系统称翻译程序
翻译程序有以下三类:

  1. 汇编程序(汇编器)。将汇编语言程序翻译成机器语言程序。
  2. 解释程序(解释器)。将源程序中的语句按执行顺序逐条(行)翻译成机器指令并立即执行。
  3. 编译程序(编译器)。将高级语言程序翻译成汇编语言或机器语言程序。

在这里插入图片描述
答案:C
在这里插入图片描述
在这里插入图片描述
答案:C。

计算机语言

  • 机器语言,是计算机唯一可以直接识别和执行的语言。
  • 汇编语言,用英文单词或其缩写代替二进制的指令代码,更容易为人们记忆和理解
  • 高级语言,高级语言(如C、C++、Java 等)。通常高级语言需要经过编译程序编译成汇编语言程序,然后经过汇编操作得到机器语言程序,或直接由高级语言程序翻译成机器语言程序。

在这里插入图片描述
答案:C
在这里插入图片描述
答案:D
解析:在这里插入图片描述
在这里插入图片描述
答案:A

计算机性能指标

  • 吞吐量:指系统在单位时间内处理请求的数量,因此系统吞吐量主要取决于主存储器的存取周期
  • 主频(CPU 时钟频率):最直观的理解就是每秒有多少个时钟周期,因此,主频与时钟周期是倒数关系
  • CPU 时钟周期 =1/主频,主频通常以 Hz(赫兹)为单位,10Hz表示每秒 10 个时钟周期。
  • CPI(Cycle Per Instruction),即执行一条指令所需的时钟周期数。
  • IPS(Instnuctions Per Second),即每秒执行多少条指令,IPS= 主频/平均 CPI。
  • CPU 执行时间 =CPU 时钟周期数/主频 =(指令条数xCPI)÷主频,上式表明,CPU 的性能(CPU 执行时间)取决于三个要素:主频、CPI和指令条数
  • MIPS(Million Instructions Per Second),即每秒执行多少百万条指令。MIPS= 指令条数÷(执行时间x10^6 )= 主频÷(CPIx10^6)。在这里插入图片描述
    在这里插入图片描述

在这里插入图片描述
答案:D
在不同类型计算机上,时钟周期大小可能不同,相同程序,可能产生不同的指令条数。

在这里插入图片描述

在这里插入图片描述
答案:D
在这里插入图片描述
答案:D
在这里插入图片描述
答案:C

二、 数据的表示与运算

定点数的表示

1.真值和机器数

  • 带“+”或“-”符号的数称为真值,如+15、-8等。真值是机器数所代表的实际值。
  • 将数据的符号数字化,通常用“0”表示“正”,用“1”表示“负”。这种把符号“数字化”的数称为机器数。常用的有原码、补码和反码表示法。如 0,101(这里的逗号“,”仅为区分符号位与数值位)表示+5。

2.机器数的定点表示

  • 在现代计算机中,通常用补码整数表示整数,用原码小数表示浮点数的尾数部分,用移码表示浮点数的阶码部分
  • 定点小数是纯小数。在这里插入图片描述
  • 定点整数是纯整数。在这里插入图片描述
  • 事实上,在机器内部并没有小数点,只是人为约定了小数点的位置。因此,在定点数的编码和运算中不用考虑对应的定点数是小数还是整数,而只需关心它们的符号位和数值位即可

原码、补码、反码和移码


1.原码: 先将真值的绝对值转二进制,然后符号位取对应的二进制。


2.反码: 将原码除符号位外,整体取反。


3.补码:

  • 正数补码和原码相同,负数的补码 =反码末位+1。
  • 负数补码转原码 简洁法:符号位不变,从低位开始数,将第一个1到符号位之间的数全部取反即可,如([x]补=1101 , [x]原=1011)。
  • 与原码和移码相比,补码运算规则比较简单,且符号位可以和数值位一起参加运算。

注意:

  • [-x]补 = 将 [x]补 连同符号位整体取反,再末位+1。
  • [2x]补 = 将 [x]补 左移一位。(符号位不动!)
  • 原码和反码对数值0都有两种表示形式,而补码只有一种。

在这里插入图片描述
答案:B

在这里插入图片描述
答案:D, 考虑x=0

4.移码: 补码符号位取反。

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
答案:A, [x]原码+偏置值=[x]移码。

原码、补码、反码和移码表示范围


在这里插入图片描述

  • 与原码和反码相比,补码比原码和反码多表示一个最小负数。
  • 计算机中的有符号整数都用补码表示,故n位有符号整数的表示范围即补码范围。

在这里插入图片描述
答案:B
在这里插入图片描述
答案:D在这里插入图片描述
答案:B

补码和移码判断大小

  1. 补码:数值部分越大,真值越大。
  2. 移码:保持了原有大小顺序,可以直接比较大小。(比较时,将符号位也当做数值位)在这里插入图片描述
    在这里插入图片描述
    答案:C,x补码的数值部分大于 -32 补码的数值部分即可。
    在这里插入图片描述

在这里插入图片描述
答案:C

在这里插入图片描述
答案:D

变形补码

  • 变形补码是一种采用双符号位的补码表示,也称模4补码。假定变形补码的位数为n+1(其中符号位占2位,数值位占n-1位)。
  • 模4补码双符号位 00 表示正,11 表示负。
  • 注意:双符号位仅仅是在ALU里执行算数运算,真正存储时还是单符号位。

在这里插入图片描述在这里插入图片描述

C语言中的整数类型及类型转换


1.C语言中的整型数据类型

  • char,8位,char 默认是无符号整数
  • short 或 shont int,16 位
  • int,32 位
  • 长整型(long 或 long int,在 32 位机器中为 32位,在 64 位机器中为 64 位)
  • signed/unsigned整型数据都是按补码形式存储的,只是 signed 型的最高位代表符号位,而在unsigned 型中表示数值位,因此这两者所表示的数据范围也有所不同。

2.有符号数和无符号数的转换

  • 强制类型转换的结果是保持位值不变,仅改变了解释这些位的方式。
  • 由 short 型转换到 unsigned short 型的情况:在这里插入图片描述
    在这里插入图片描述
  • 若同时有无符号数和有符号数参与运算,则C语言标准规定按无符号数进行运算。

3.不同字长整数之间的转换

  • 大字长变量向小字长变量强制类型转换时,系统把多余的高位部分直接截断,低位部分直接赋值,因此也是一种保持位值的处理方法。在这里插入图片描述

  • 再看小字长变量向大字长变量转换的情况。小字长到大字长的转换时,不仅要使相应的位值相等,还要对高位部分进行扩展。若原数字是无符号整数,则进行零扩展,扩展后的高位部分用0填充,否则进行符号扩展在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
答案:D
在这里插入图片描述
答案:A

定点数的运算

逻辑移位

  1. 逻辑移位将操作数视为无符号整数。
  2. 逻辑移位的规则:左移时,高位移出,低位补0; 右移低位移出,高位补0。
  3. 对于无符号整数的逻辑左移,若高位的1移出,则发生溢出。

算术移位

  1. 算术移位需要考虑符号位的问题,即将操作数视为有符号整数!
  2. 算术移位的规则:左移时,高位移出,低位补0,若移出的高位不同于移位后的符号位,即左移前后的符号位不同,则发生溢出;右移时,低位移出,高位补符号位,若低位的1移出,则影响精度

注意: 由以上我们可以看出,算数左移和逻辑左移操作是相同的,因此,在不发生溢出的前提条件下,它们的结果必然是相同的。
在这里插入图片描述
判断溢出

判断溢出(4种方法)

法1:
在这里插入图片描述

在这里插入图片描述
法2:
在这里插入图片描述
在这里插入图片描述
法3:
在这里插入图片描述
在这里插入图片描述
模4补码又称为变形补码

概念是:用两个二进制位来表示符号位,其余位与补码相同,



在这里插入图片描述
法4:
在这里插入图片描述

在这里插入图片描述
答案:C

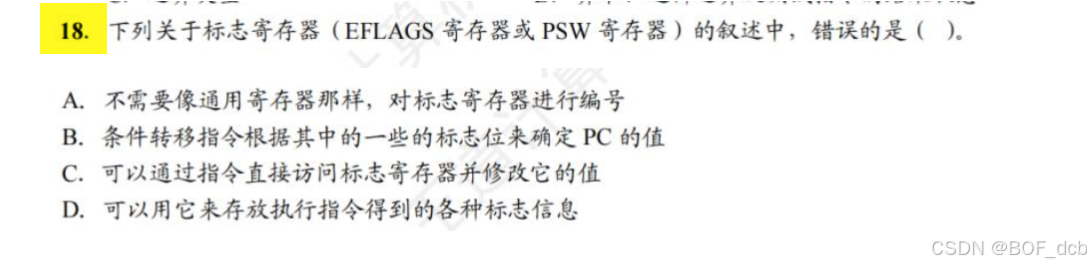

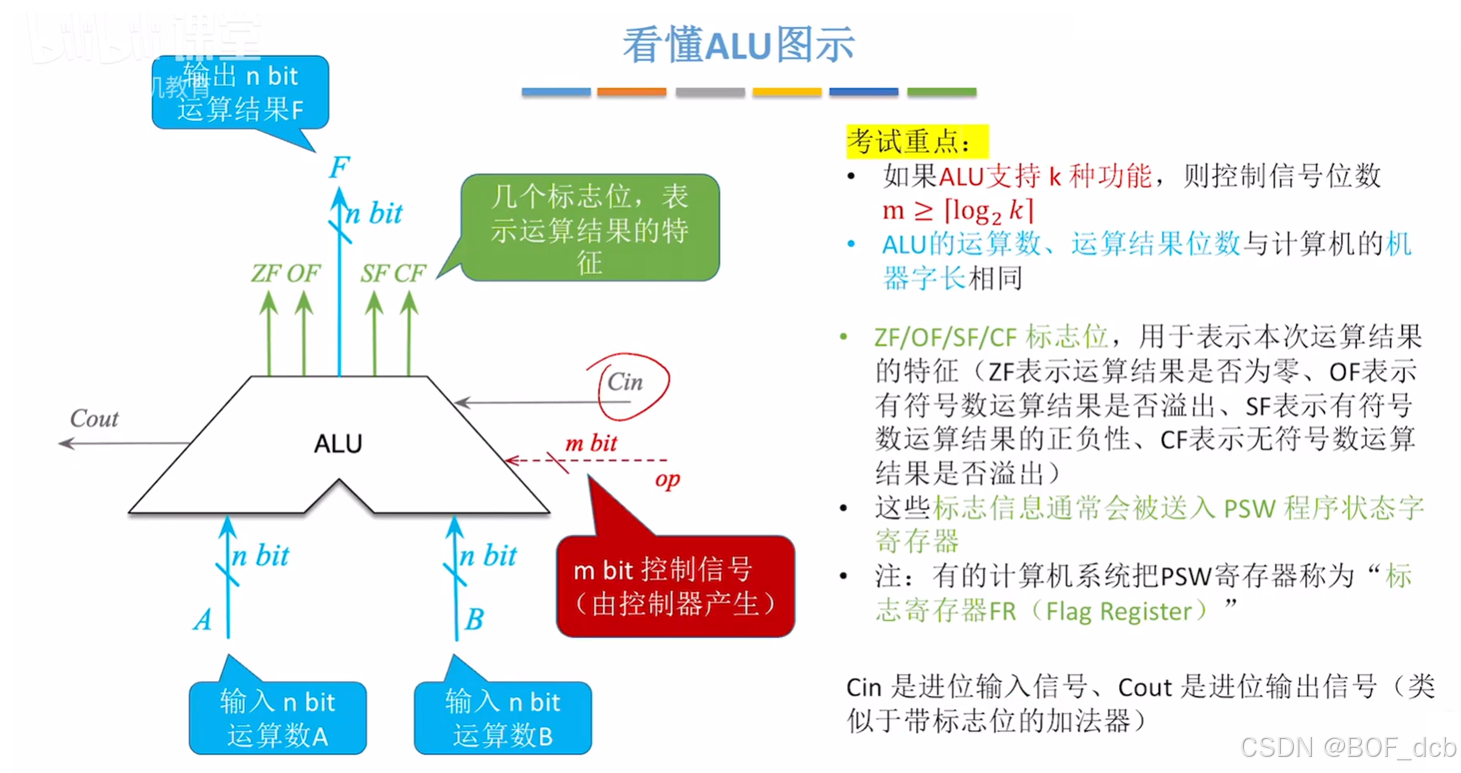

运算标志

  • 零标志ZF: ZF=1表示结果F为0。对于无符号数和有符号数的运算,ZF都有意义。
  • 溢出标志 OF: 判断有符号数运算是否溢出,它是符号位进位与最高数位进位的异或结果,对于无符号数运算,OF 没有意义。
  • 符号标志 SF: 表示结果的符号,结果负,则SF=1,即F的最高位。对于无符号数运算,SF 没有意义。
  • 进/借位标志 CF: 表示无符号数运算时的进位/借位,判断是否发生溢出。

在这里插入图片描述
答案:A
判断CF时,要把两者都看作无符号数。

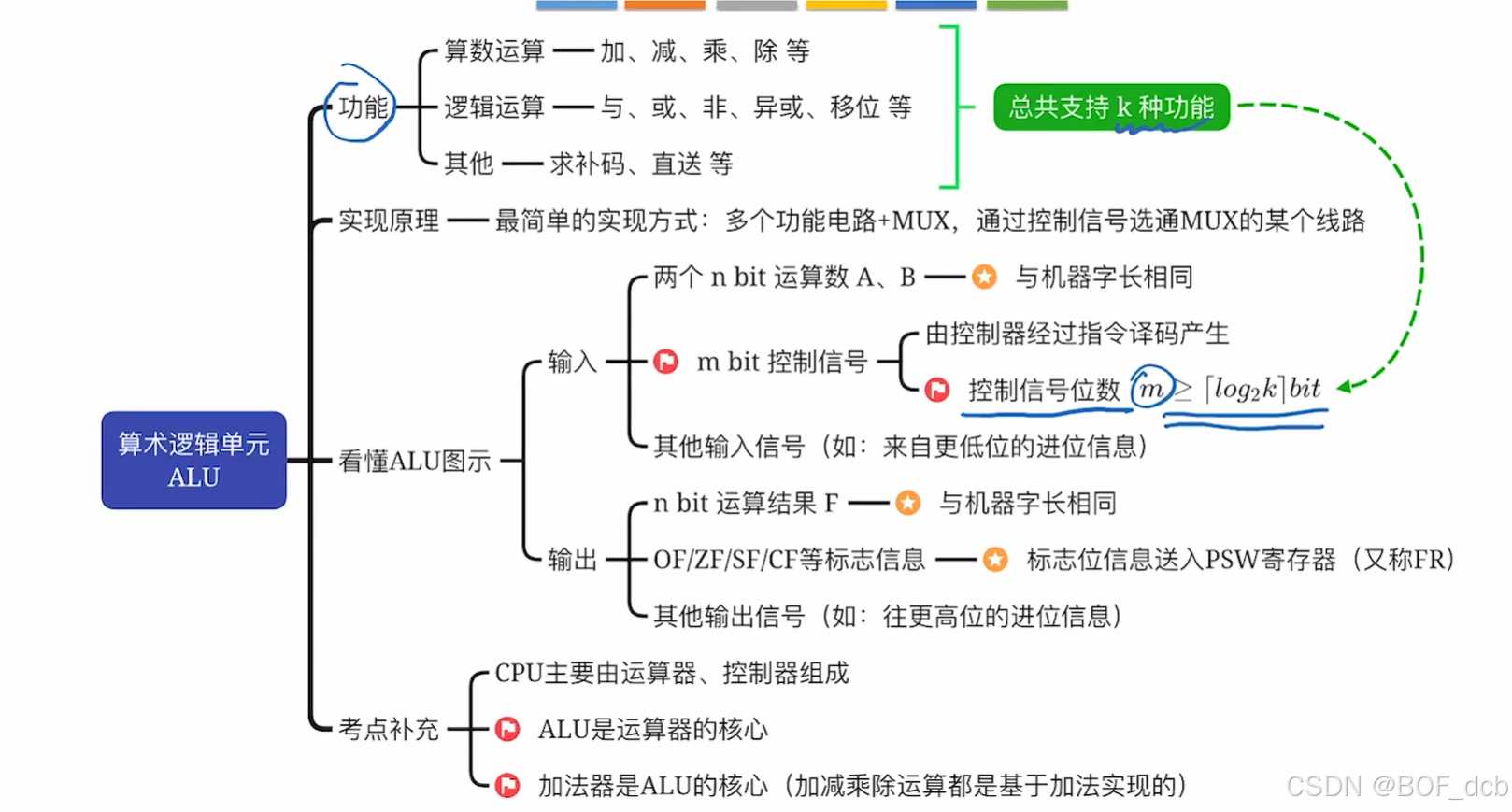

加法器

在这里插入图片描述

在这里插入图片描述
答案:B

浮点数的表示与运算

在这里插入图片描述

在这里插入图片描述
答案:C

浮点数的规格化

  • 尽可能多地保留有效数字的位数。所谓规格化操作,是指通过调整一个非规格化浮点数的尾数和阶码的大小,使非零浮点数在尾数的最高数位上保证是一个有效值
  • 基数不同,浮点数的规格化形式也不同。当浮点数尾数的基数为2时,原码规格化数的尾数最高位一定是1。当基数为4时,原码规格化数的尾数最高两位不全为0。

在这里插入图片描述
答案:B
在这里插入图片描述
答案:D

一般格式

在这里插入图片描述

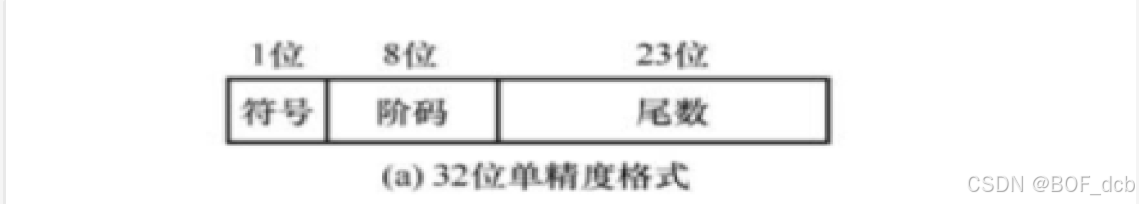

IEEE 754格式

在这里插入图片描述
转化过程:

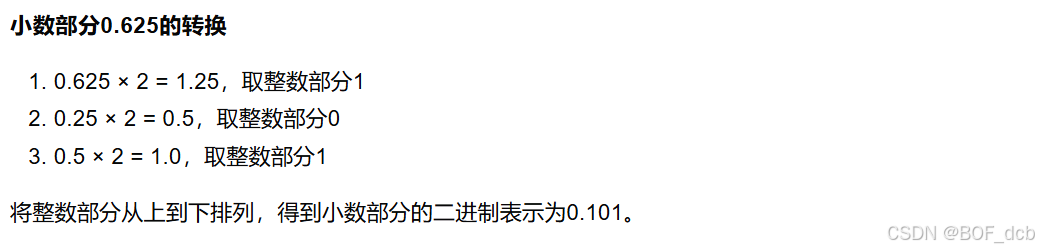

  1. 十进制转二进制,然后规格化。
  2. 阶码=阶数+偏置值(单精度偏置值 127,双精度偏置值 1023)
  3. 归位!(尾数最高有效位隐藏)

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
答案:A

IEEE 754规格化浮点数所能表示的最大值和最小值

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
答案:B

阶码全0、全1的特殊用途

在这里插入图片描述

在这里插入图片描述
答案:C,阶码下溢可以通过非规格化数来表示。
在这里插入图片描述
答案:A

定点、浮点表示的区别

  1. 数值的表示范围: 若定点数和浮点数的字长相同,则浮点表示法所能表示的数值范围远大于定点表示法。原因: 坑位虽然相同但利用方式却不同,可以对比 32位定点数与浮点数表示的最大值。
  2. 精度: 因为浮点数在右规过程中可能会发生舍入,而定点数没有舍入概念(只有溢出)。对于字长相同的定点数和浮点数来说,浮点数虽然扩大了数的表示范围,但精度降低了。
  3. 数的运算: 浮点数包括阶码和尾数两部分,运算时不仅要做尾数的运算,还要做阶码的运算,而且运算结果要求规格化,所以浮点运算比定点运算复杂
  4. 溢出问题:定点运算中,当运算结果超出数的表示范围时,发生溢出; 在浮点运算中,运算结果超出尾数表示范围却不一定溢出,只有规格化后阶码超出所能表示的范围时,才发生溢出。(浮点数尾数超出范围时,可以通过左规或右规进行纠正,因此,在这个过程中,只需要关心阶码是否下溢或上溢。

在这里插入图片描述
答案:D

浮点数的加减运算

步骤:

  1. 对阶(小阶向大阶对齐,尾数对应右移)。
  2. 尾数加减: 将对阶后的尾数按定点原码小数的加(减)运算规则进行运算。因为 IEEE 754 浮点数尾数中有一个隐藏位,因此在进行尾数加减时,必须将隐藏位还原到尾数部分。
  3. 尾数规格化
  4. 舍入: 在对阶和尾数右规时,可能会对尾数进行右移,为保证运算精度,一般将移出的部分低位保留下来,参加中间过程的运算,最后再将运算结果进行舍入,还原表示成IEEE754 格式。

例题:(过程仅供参考,按自己的思路来。)
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
答案:A


IEEE754标准中的4种舍入模式


1、就近舍入:

即十进制下的四舍五入。但是也会出现以下几种情况:

多余数字是1001,它大于0.5,故最低位进1。
多余数字是0111,它小于0.5,则直接舍掉多余数字。
多余数字是1000,正好是等于0.5的特殊情况;那么此时最低位为0则舍掉多余位,最低位为1则进位1。

注意这里说明的数位都是指二进制数。因为这是尾数,所以在计算这些二进制和0.5的关系的时候,也即转为10进制的时候,我们用每一位的权重乘以2^(-i)然后求和即可。

2、朝0舍入:
即朝数轴零点方向舍入,所以我们直接截尾即可。

#3、朝正无穷舍入:

对正数而言,多余位全为0则直接截尾,不全为0则向最低有效位进1;

负数的话不管多余位是多少直接截尾即可。

4、朝负无穷舍入:
对负数而言,多余位全为0则直接截尾,不全为0则向最低有效位进1;
正数的话不管多余位是多少直接截尾即可。

举例
要求保留小数点后3位

1、就近舍入:

对于1.001_1001,舍入处理后为1.010(去掉多余的4位,加0.001)
对于1.001_0111,舍入处理后为1.001(去掉多余的4位)
对于-1.001_1000,舍入处理后为-1.010(去掉多余的4位,加0.001,因为此时最低位为1)
对于-1.010_1000,舍入处理后为-1.010(直接去掉多余的4位,因为此时最低位为0)

2、朝0舍入:

//正数直接截尾
对于1.001_1001,舍入处理后为1.001(直接去掉多余的4位)
对于1.001_0111,舍入处理后为1.001(直接去掉多余的4位)

//负数直接截尾
对于-1.001_1000,舍入处理后为-1.001(直接去掉多余的4位)
对于-1.010_1000,舍入处理后为-1.010(直接去掉多余的4位)

3、朝正无穷舍入:

//正数多余位不全为0进位1
对于1.001_1001,舍入处理后为1.010(去掉多余的4位,加0.001)
对于1.001_0111,舍入处理后为1.010(去掉多余的4位,加0.001)

//正数多余位全为0直接截尾
对于1.001_0000,舍入处理后为1.001(直接去掉多余的4位)

//负数直接截尾
对于-1.001_1010,舍入处理后为-1.001(直接去掉多余的4位)

4、朝负无穷舍入:

//正数直接截尾
对于1.001_1001,舍入处理后为1.001(直接去掉多余的4位)
对于1.001_0111,舍入处理后为1.001(直接去掉多余的4位)

//负数多余位全为0直接截尾
对于-1.001_0000,舍入处理后为-1.001(直接去掉多余的4位)

//负数多余位不全为0进位1
对于-1.001_1010,舍入处理后为-1.010(去掉多余的4位,加0.001)

在这里插入图片描述
答案:C, 舍入情况:右规、对阶

浮点数溢出判断

指数溢出问题:

  • 若一个正指数超过了最大允许值(127 或 1023),则发生指数上溢,产生异常。
  • 若一个负旨数超过了最小允许值(-149=-126-23 或-1074=-1022-52,别忘了 尾数还可以再左移23位!),则发生指数下溢,通常把结果按机器零处理。在这里插入图片描述

C语言中的浮点数类型


int 型和 foat 型的精度和范围的分析:

  • int 型转换为 foat 型时,虽然不会发生溢出,但foat 型尾数连隐藏位共 24 位,当 int 型数的第 24~31 位非0时,无法精确转换成 24 位浮点数的尾数,需舍入处理,影响精度。(float只能将1~23位看作尾数,再往后,只能归于阶码和符号位)

在这里插入图片描述
答案:D
IV: 不合法有两种情况:溢出、对阶导致发生舍入
由于double尾数52位,故不可能溢出
这题对阶最离谱导致一个数右移31位,而尾数能容纳52位,因此,也不可能舍入。

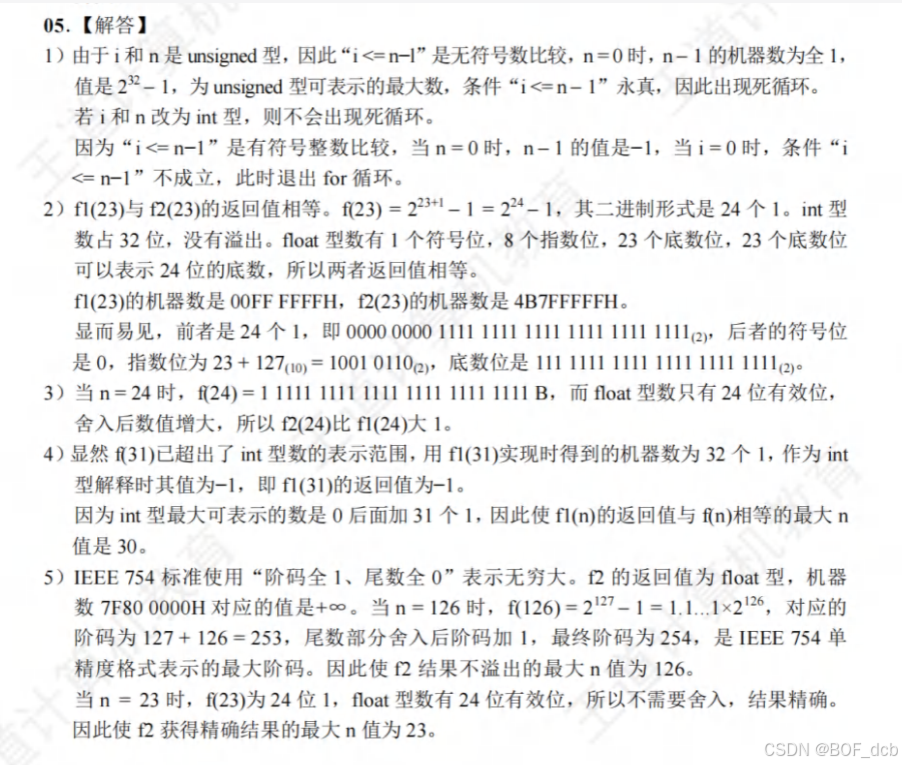

在这里插入图片描述

数据的大小端和对齐存储

  • 大端方式: 先存储高位字节,后存储低位字节。字中的字节顺序和原序列的相同。
  • 小端方式: 先存储低位字节,后存储高位字节。字中的字节顺序和原序列的相反。

在这里插入图片描述
在这里插入图片描述
答案:A
在这里插入图片描述

答案:A

数据按“边界对齐”方式存储

  • 数据按边界对齐方式存放要求其存储地址是自身大小的整数倍。
  • 半字地址一定是2的整数倍,字地址一定是4的整数倍,这样无论所取的数据是字节、半字还是字,均可一次访存取出。

在这里插入图片描述

在 C 语言的 struct 类型中,“边界对齐”有两个重要要求:

  1. 每个成员按其类型的大小对齐,char 型的对齐值为 1,short 型的对齐值为 2,int 型的对齐值为 4,单位为字节
  2. struct 的长度必须是成员中最大对齐值的整数倍(不够就补空字节)。

在这里插入图片描述
答案:A
在这里插入图片描述
答案:D

三、存储系统


存储器概述

按存取方式分类

  • 随机存储器(RAM):存储器的任何一个存储单元都可以随机存取,而且存取时间与存储单元的物理位置无关。
  • 只读存储器(ROM):存储器的内容只能随机读出而不能写入。ROM 和 RAM 的存取方式均为随机存取。 注意: 广义上的只读存储器已可通过电擦除等方式进行写入,其“只读”的概念没有保留,但仍保留了断电内容保留、随机读取特性,但其写入速度比读取速度慢得多。
  • 串行访问存储器:顺序存取存储器(如磁带)和直接存取存储器(如磁盘、光盘)。
  • 顺序存取存储器的内容只能按某种顺序存取,存取时间的长短与信息在存储体上的物理位置有关
  • 直接存取存储器既不像 RAM 那样随机地访问任何一个存储单元,又不像顺序存取存储器那样完全按顺序存取,而是介于两者之间。存取信息时通常先寻找整个存储器中的某个小区域(如磁盘上的磁道),再在小区域内顺序查找(随机+顺序)。

在这里插入图片描述
答案:D

性能指标

存储器有三个主要性能指标,即存储容量、单位成本和存储速度。

  • 存储容量 = 存储字数x字长(如 1Mx8位)。单位换算:1B(Byte,字节)=8b(bit,位)。
    存储字数表示存储器的地址空间大小,字长表示一次存取操作的数据量。
  • 单位成本:每位价格=总成本/总容量。
  • 存储速度:数据传输速率(每秒传送信息的位数)=数据的宽度/存取周期。在这里插入图片描述
    在这里插入图片描述

答案:C

多级层次的存储系统

在这里插入图片描述

  • Cache——主存层主要解决 CPU 和主存速度不匹配的问题,主存和 Cache 之间的数据调动是由硬件自动完成的,对所有程序员均是透明的
  • 主存-辅存层主要解决存储系统的容量问题,主存和辅存之间的数据调动是由硬件和操作系统共同完成的,对应用程序员是透明的

主存储器

  • 主存储器主要由 DRAM 实现。
  • 靠近处理器的那一层(Cache)则由 SRAM 实现。
  • 通常把存放一个二进制位的物理器件称为存储元,它是存储器的最基本的构件。地址码相同的多个存储元构成一个存储单元。若干存储单元的集合构成存储体

在这里插入图片描述
在这里插入图片描述

对比SRAM和DRAM

在这里插入图片描述

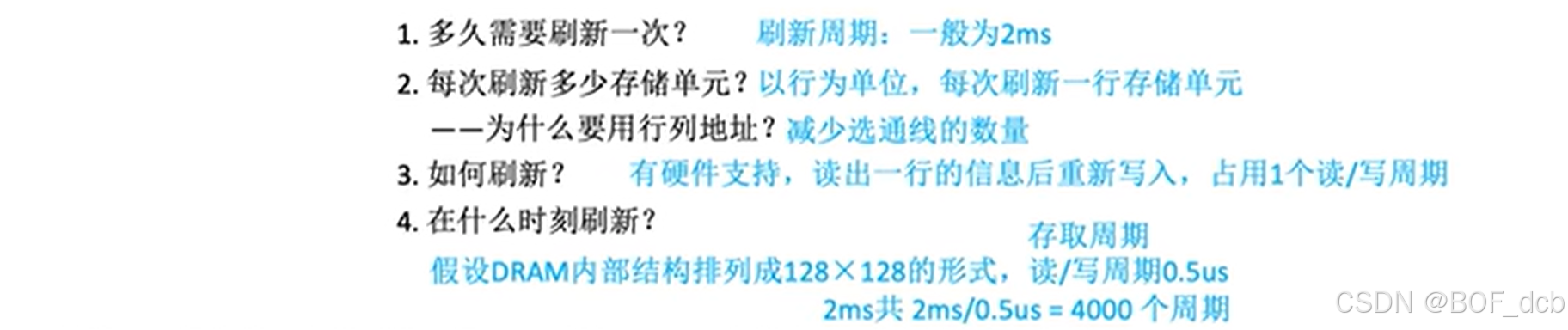

DRAM的刷新方式

DRAM 电容上的电荷一般只能维持 1~2ms,因此即使电源不断电,信息也会自动消失,所以需要刷新。

  • 集中刷新: 在一个刷新周期内,利用一段固定的时间,依次对存储器的所有行进行逐一再生,在此期间停止对存储器的读/写操作,称为死时间,也称访存死区
  • 分散刷新: 将一个存储器系统的工作周期分为两部分,前半部分用于正常的读/写操作,后半部分用于刷新。这种刷新方式增加了系统的存取周期,如存储芯片的存取周期为0.5us,则系统的存取周期为1s。优点是没有死区
  • 异步刷新: 在一个刷新周期内每行仅刷新一次。假设刷新周期为2ms,一共有128行,则2ms内每行刷新1次即可,2ms内需要产生128次刷新请求每隔 2ms/128=15.6us 一次每15.6us内有0.5us的“死时间”。

注意:

  • 刷新对 CPU 是透明的,即刷新不依赖于外部的访问。
  • DRAM 的刷新单位是行。
  • 刷新操作类似于读操作(读内存,找源数据),但又有所不同。
  • 刷新时不需要选片,即整个存储器中的所有芯片同时被刷新。
  • 虽然 DRAM 的刷新和再生都是恢复数据,但刷新与再生的过程并不完全相同。刷新是以行为单位,逐行恢复数据的,而再生仅需恢复被读出的那些单元的数据。
  • 构成存储器的所有芯片同时按行刷新

在这里插入图片描述
答案:C

在这里插入图片描述
答案:A

在这里插入图片描述
答案:D, 死区

DRAM的地址复用技术

为什么要采用地址复用技术?
答:

  1. 如果不采用地址复用技术,那么,如果有2n 个存储单元,就需要 n根地址线,代价太大。
  2. 采用地址复用技术后,2n 个存储单元按行列排列成 2(n/2) * 2(n/2) ,只需要连接每行即可,即只需要 (n/2) 根地址线
  3. 区分地址线与选通线,3根地址线可以对应 8根选通线,因为23 可以产生8种状态。
  4. 由于 DRAM 按行刷新,为减少刷新开销,应使行数较少。

在这里插入图片描述

在这里插入图片描述
答案:B
在这里插入图片描述
答案:B

在这里插入图片描述
答案:B

行缓冲器(突发传输+容量)

  • 传统 DRAM与 CPU 采用异步方式交换数据,在读/写完成之前,CPU 不能做其他工作。
  • SDRAM 与 CPU 采用同步方式交换数据,CPU 在其读/写完成之前可进行其他操作。
  • SDRAM 支持突发传输方式。第一次存取时给出首地址,同一行的所有数据都被送到行缓冲器。
  • 行缓冲器 其大小为“列数x位平面数”,通常用 SRAM 实现。

在这里插入图片描述
答案:A

RAM类型

  1. 掩模式只读存储器:MROM 的内容由半导体制造厂按用户提出的要求在芯片的生产过程中直接写入,不可改变。
  2. 一次可编程只读存储器:PROM 是可以实现一次性编程的只读存储器。允许用户自己写入,一旦写入,内容就无法改变。
  3. 可擦除可编程只读存储器:EPROM 可以对其内容进行多次改写。EPROM 虽然既可读又可写,但它不能取代 RAM,因为 EPROM 的编程次数有限,且写入时间过长(因为需要进行电擦除)
  4. Flash 存储器:Flash 存储器是在 EPROM 的基础上发展起来的,擦除重写的速度快。
  5. 固态硬盘(Solid State Drive,SSD):由控制单元和存储单元(Flash芯片)组成。

MAR 和 MDR 位数与地址线/数据线数的关系

  • MDR 的位数与数据线的位数相同,MAR的位数与地址线的位数相同。
  • 数据线的位数通常等于存储字长,因此 MDR 的位数通常等于存储字长;若数据线的位数不等于存储字长,则 MDR的位数由数据线的位数决定。

多体并行存储器

多体并行存储器分为高位交叉编址和低位交叉编址两种。

在这里插入图片描述

高位交叉编址: 顺序编址(如图)。
在这里插入图片描述

低位交叉编址: 交叉编址(如图)。

在这里插入图片描述

高位交叉编址与低位交叉编址 效率对比:

设每个存储体存取周期为T存取时间为r,假设 T=4r。

连续访问:00000 ,00001,00010,00011,00100

  1. 高位交叉编址:耗时 5T。在这里插入图片描述
  2. 低位交叉编址:耗时 5r+3r = 2T。注意: 存取周期为T,存取时间为r,为了使流水线不间断,应保证模块数 m>=T/r。在这里插入图片描述

注意:

交叉存储器可以采用轮流启动或同时启动两种方式

在这里插入图片描述

  1. 每个模块一次读/写的位数正好等于数据总线位数,采用轮流启动方式。
  2. 所有模块一次并行读/写的总位数正好等于数据总线位数,则可以同时启动所有模块进行读/写。
  3. 两种方式所花费的总时间是一样的。

在这里插入图片描述
在这里插入图片描述
答案:C

在这里插入图片描述
答案:D

在这里插入图片描述
答案:C

在这里插入图片描述
答案:C
解析:
B: 由于总线宽度64位,所以想要一次传输64位数据,只能采用低位交叉编址的同时启动模式,对8个226 * 8位的DRAM同时读取。

主存储器与CPU的连接

位扩展

当CPU的系统数据线数多于存储芯片的数据位数时,必须对存储芯片扩位,使其数据位数与CPU的数据线数相等。
在这里插入图片描述

字扩展

系统数据线位数等于芯片数据线位数,系统地址线位数多于芯片地址线位数。

在这里插入图片描述

字位扩展

在这里插入图片描述

在这里插入图片描述
答案:A
以4字节为编址单位,说明存储字长为32位,那么32KB的存储体 == 8K * 32b。

在这里插入图片描述
答案:D

译码器和芯片地址范围

CPU要实现对存储单元的访问,首先要进行片选,然后在选定的芯片中选择具体的存储单元,以进行数据的读/写,即进行字选。

地址线多出的高位部分作为译码器的输入线,低位部分作为字选线

片选信号的产生方法分为线选法和译码片选法

译码片选法

在这里插入图片描述

线选法

  • 选哪个芯片,就让对应的地址线为0,因此,不存在全0或全1。
    在这里插入图片描述

在这里插入图片描述
答案:A

在这里插入图片描述
答案:C

在这里插入图片描述
答案:B

在这里插入图片描述
答案:D

由于片选信号低电平有效,所有下面这个表达式结果为0时,才是有效的片选信号,也就是说,此移码空间对应地址的高位部分,一定能使表达式为0。
在这里插入图片描述
在这里插入图片描述
答案:D
MAR 的位数决定了计算机的寻址能力,为了满足以后扩展,MAR取它能取到的最大值。

外部存储器

磁盘存储器

磁盘存储器由磁盘驱动器、磁盘控制器和盘片组成。
在这里插入图片描述

  • 磁盘驱动器:驱动磁盘转动并在盘面上通过磁头进行读/写操作的装置。
  • 磁盘控制器:磁盘驱动器与主机的接口,负责接收并解释 CPU 发来的命令,向磁盘驱动器发出各种控制信号,并负责检测磁盘驱动器的状态。

存储区域

一个磁盘含有若干记录面,每个记录面划分为若干圆形的磁道,而每条磁道又划分为若干扇区,扇区(也称块)是磁盘读/写的最小单位,即盘按块存取。

  • 磁头数:即记录面数,一个记录面对应一个磁头。
  • 柱面数:表示磁盘每面盘片上有多少条磁道。在一个盘组中,不同记录面的相同编号(位置)的诸磁道构成一个圆柱面。
  • 扇区数:表示每条磁道上有多少个扇区。由于每条磁道扇区数相同,故位密度从最外道向里道增加,磁盘的存储能力受限于最内道的最大记录密度
  • 磁盘高速缓存:在内存中开辟一部分区域,用于缓冲将被送到磁盘上的数据。优点:写磁盘时是按“簇”进行的,可以避免频繁地用小块数据写盘;有些中间结果数据在写回磁盘之前可被快速地再次使用。

磁盘的性能指标

  1. 记录密度:通常以道密度、位密度和面密度表示。道密度是沿磁盘半径方向单位长度上的磁道数。位密度是磁道单位长度上能记录的二进制代码位数,面密度是位密度和道密度的乘积。
  2. 磁盘的容量:磁盘容量有非格式化容量和格式化容量之分。
    计算公式:
    非格式化容量=面数x道数(面)x每个磁道的容量
    格式化容量=面数x道数(面)x扇区数(道)x字节数(扇区)

磁盘存取时间的计算

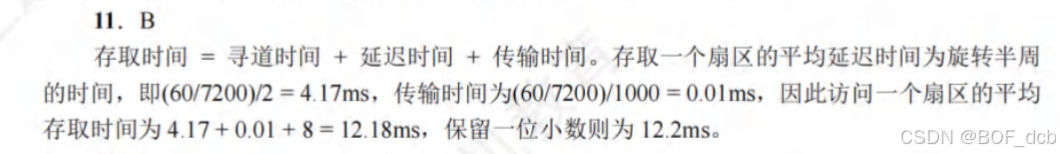

  • 存取时间:寻道时间(磁头移动到目的磁道的时间)、旋转延迟时间(磁头定8位到要读/写扇区的时间)和传输时间(传输数据所花费的时间)三部分构成。
  • 寻道时间和旋转延迟时间通常取平均值(平均寻道时间取从最外道移动到最内道时间的一半,平均旋转延迟时间取旋转半周的时间)。
  • 数据传输率:在这里插入图片描述

在这里插入图片描述
答案:D

最大数据传输率= 传输数据的总量 / 单纯传输数据所花费的时间。
在这里插入图片描述

在这里插入图片描述

答案:B

在这里插入图片描述

答案:B

磁盘地址


在这里插入图片描述

磁盘阵列

在这里插入图片描述

  • RAID0 没有容错能力。
  • RAID1 使两个磁盘同时进行读/写,互为备份,若一个磁盘出现故障,可从另一磁盘中读出数据。两个磁盘当一个磁盘使用,意味着容量减少一半

固态硬盘

在这里插入图片描述

  • 固态硬盘(SSD)是一种基于闪存技术的存储器。它与U盘并无本质差别,只是容量更大,存取性能更好。
  • 一个 SSD 由一个或多个闪存芯片和闪存翻译层组成
  • 闪存翻译层将来自 CPU 的逻辑块读/写请求翻译成对底层物理设备的读/写控制信号,因此,这个闪存翻译层相当于代替了磁盘控制器的角色
  • 数据是以为单位读/写的。
  • 写比读慢,因为写之前要擦除,若写操作试图修改一个包含已有数据的页P,则这个块中所有含有用数据的页都必须被复制到一个新(擦除过的)块中。

SSD磨损均衡:

闪存的擦写寿命是有限的,一般是几百次到几千次。

  • 动态磨损均衡。写入数据时,自动选择较新的闪存块。老的闪存块先歇一歇。
  • 静态磨损均衡。这种技术更为先进,就算没有数据写入,SSD也会监测并自动进行数据分配,让老的闪存块承担无须写数据的存储任务,同时让较新的闪存块腾出空间,平常的读/写操作在较新的闪存块中进行

在这里插入图片描述
答案:C
磁盘读/写数据:先随机查找磁道,然后再磁道内顺序查找扇区,类似与 直接存储器,故寻道时间与转速无关。
存取时间:寻道时间旋转延迟时间传输时间三部分构成。

缓存Cache


CPU查找数据时,先访问Cache,如果没有找到,再访问主存,同时,将数据所在的数据块调入Cache。

局部性原理

  1. 时间局部性:强调一个内存位置被多次使用。如例3.2定义的变量。
  2. 空间局部性:强调若一个内存地址被访问,它相邻的位置也会很快被访问。如例3.2数组元素。在这里插入图片描述

在这里插入图片描述
答案:D

Cache 的基本工作原理

  • Cache 和主存都被划分为大小相等的块,Cache 块也称 Cache行,每块由若干字节组成,块的长度称为块长(也称行长)。在这里插入图片描述

Cache 命中率的计算

  • 先访问Cache,再访问主存,计算平均访问时间。
  • 同时访问Cache和主存,计算平均访问时间。
    在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
答案:C

在这里插入图片描述
答案:C

Cache 和主存的映射方式

1.全相联映射

主存中的每一块可以装入 Cache 中的任何位置。

在这里插入图片描述

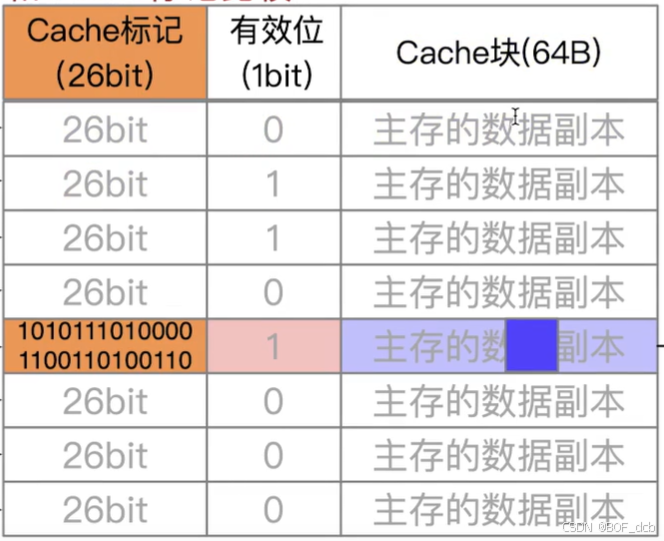

例题:基于全相联映射, CPU访问主存地址1…1101 001110:

  1. 主存地址的前22位,对比Cache中所有块的标记;
  2. 若标记匹配且有效位=1,则Cache命中,访问块内地址为001110的单元。
  3. 若未命中或有效位=0,则正常访问主存。在这里插入图片描述

在这里插入图片描述
答案:D

2.直接映射

在这里插入图片描述

由定义可知,若Cache总块数=2n ,则主存块号末尾n位直接反映它在Cache中的位置,因此,Cache的标记位可以只存放主存块号的 高(主存块号位数 - n)位。

直接映射,CPU访问主存地址:0…01000 001110

  1. 根据主存块号的后3位确定Cache行。
  2. 若主存块号的前19位与Cache标记匹配且有效位=1,则Cache命中,访问块内地址为 001110的单元。
  3. 若未命中或有效位=0,则正常访问主存

在这里插入图片描述

在这里插入图片描述
答案:D

在这里插入图片描述
答案:A

3.组相联映射

  • 将 Cache 分成Q个大小相等的组,每个主存块可以装入固定组中的任意一行,即组间采用直接映射、而组内采用全相联映射的方式。
  • 当Q=1时变为全相联映射,当Q=Cache 行数时变为直接映射。
  • 假设每组有r个 Cache 行,则称为r路组相联在这里插入图片描述

2组相联映射,CPU访问主存地址:1…1101001110

  • 根据主存块号的后2位确定所属分组号。
  • 若主存块号的前20位与分组内的某个标记匹配且有效位=1,则Cache命中,访问块内地址为 001110的单元。
  • 若未命中或有效位=0,则正常访问主存。

在这里插入图片描述
答案:C

在这里插入图片描述
答案:B

在这里插入图片描述

答案:B,注意,题目说的是主存单元不是主存块

组相联映射中比较器的个数和位数(2022)

  • 直接映射因为每块只能映射到唯一的 Cache 行,因此只需设置1个比较器。而r路组相联映射需要在对应分组中与r个Cache 行进行比较,因此需设置,个比较器。
  • r路组相联映射每次需要同时跟r项标记位比较,故需要r个比较器。

Cache容量

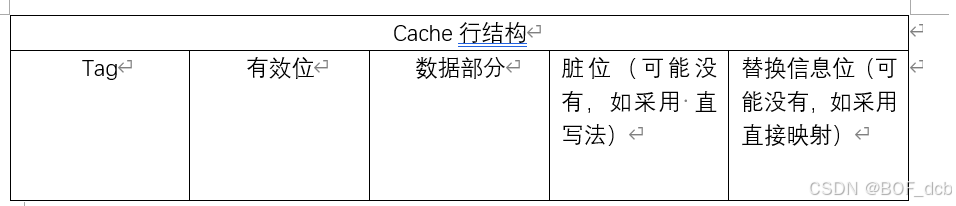

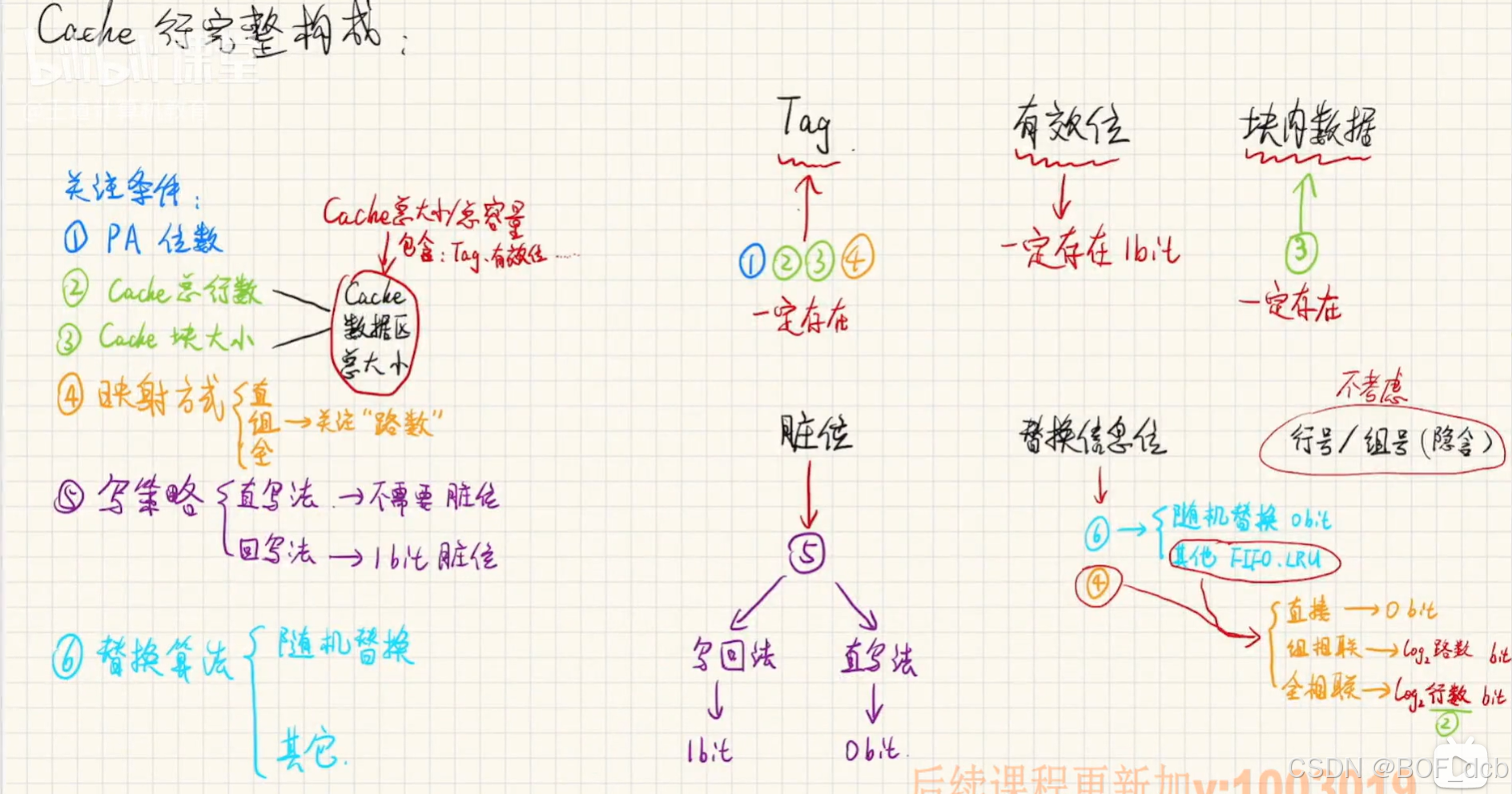

Cache 的总容量=存储容量+标记阵列容量(有效位、标记位,脏位和替换算法位)。

在这里插入图片描述

Cache的替换算法

  • 全相联映射:Cache完全满了才需要替换需要在全局选择替换哪一块。
  • 直接映射:由于位置唯一确定,故,如果对应位置非空,则毫无选择地直接替换(无需考虑替换算法)。
  • 分组内满了才需要替换需要在分组内选择替换哪一块

抖动现象: 频繁的换入换出现象(刚被替换的块很快又被调入)

1.先进先出(FIFO):
在这里插入图片描述

2.近期最少使用算法 LRU

每次替换最近最少访问的主存块,从后往前看即可。

采用全相联映射,依次访问主存块(1,2,3,4,1,2,5,1,2,3,4, 5}

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
答案:A
在这里插入图片描述
答案:C

在这里插入图片描述
答案:D


3.最不经常使用算法:(LFU)

在这里插入图片描述

Cache 的一致性问题(写)

  • 因为 Cache 中的内容是主存块副本,当对 Cache 中的内容进行更新时,就需选用写操作策略使 Cache 内容和主存内容保持一致。

  • 写策略:在这里插入图片描述

  • 全写法(直写法):当 CPU 对 Cache 写命中时,必须把数据同时写入 Cache和主存。

  • 写缓冲:为减少全写法直接写入主存的时间损耗,在 Cache 和主存之间加一个写缓冲(Write Bufer),如下图所示。CPU 同时写数据到 Cache 和写缓冲中,写缓冲再将内容写入主存。写缓冲是一个FIFO 队列,写缓冲可以解决速度不匹配的问题。但若出现频繁写时,会使写缓冲饱和溢出。在这里插入图片描述

  • 回写法:当 CPU 对 Cache 写命中时,只把数据写入 Cache,而不立即写入主存,只有当此块被替换出时才写回主存。给每个 Cache 行设置一个修改位(脏位)。若修改位为 1,则说明对应 Cache 行中的块被修改过,替换时须写回主存,若修改位为0,则说明对应 Cache 行中的块未被修改过,替换时无须写回主存。

  • 写分配法:当CPU对Cache写不命中时,把主存中的块调入Cache,在Cache中修改。通常搭配写回法使用。

  • 非写分配法(not-write-allocate)–当CPU对Cache写不命中时只写入主存,不调入Cache。搭配全写法使用。

分离Cache

在这里插入图片描述

虚拟存储器

  • 主存和辅存共同构成了虚拟存储器,二者在硬件和系统软件的共同管理下工作。对于应用程序员而言,虚拟存储器是透明的。虚拟存储器具有主存的速度和辅存的容量。

在这里插入图片描述
答案:D

页式存储系统

  • 一个程序(进程)在逻辑上被分为若干个大小相等的“页面”,“页面”大小与“块”的大小相同。每个页面可以离散地放入不同的主存块中。在这里插入图片描述
  • 逻辑地址(虚地址)程序员视角看到的地址。
  • 物理地址(实地址)实际在主存中的地址。

逻辑地址结构为:逻辑页号+页内地址。
物理地址结构为:主存块号+块内地址。

由于逻辑页和物理块的大小相同,故,页内地址和块内地址我们可以取相同的对应值。

因此,我们只需要知道逻辑块号对应的主存块号是啥(引入页表,由于页表在内存中,为了提高效率,又引入了快表),就可以根据逻辑地址找到对应的物理地址。

在这里插入图片描述

逻辑地址到物理地址的变换

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
答案:B
在这里插入图片描述
答案:C

段式虚拟存储器

  • 段式虚拟存储器–按照功能模块拆分在这里插入图片描述

段页式虚拟存储器

  • 先分段,然后段内分页。

在这里插入图片描述

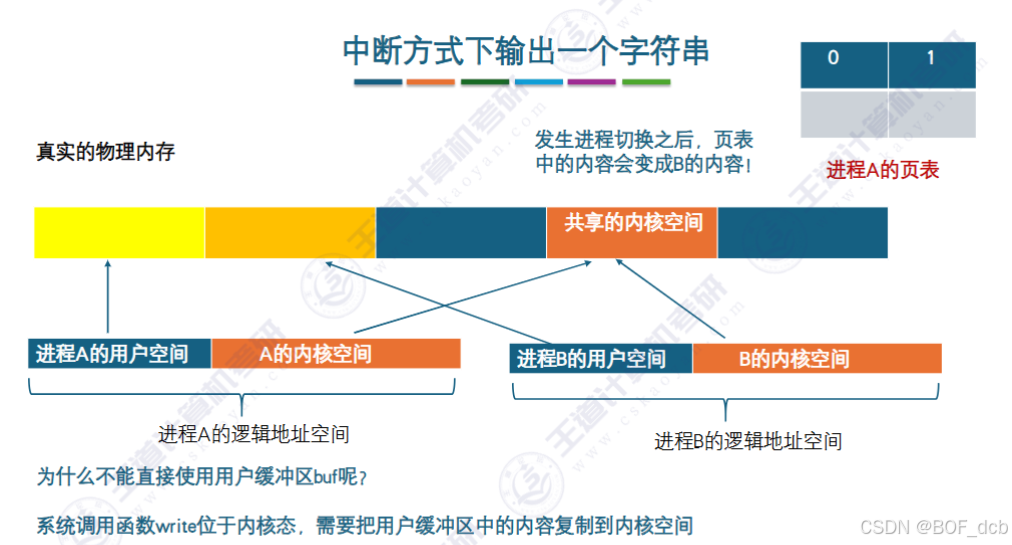

虚拟存储系统

  • 每次只是将要用的数据调入内存。在这里插入图片描述

之前的页表是不完整的,下面是完整的。

  • 访问位是为了实现页面替换算法。
  • 脏位: 如果一个页面在主存中被修改了,我们还需要对应更新辅存的内容。在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

答案:C

在这里插入图片描述
答案:C

TLB(快表)、Page(页表)、Cache 三种缺失的可能组合情况

  • TLB是Page的备份。
  • Cache是主存的备份,Page缺失意味着要访问的页面不在主存里(逻辑页号没有对应的主存块号,意味着逻辑页不在主存里)。
    在这里插入图片描述
    在这里插入图片描述
    答案:D

四、指令系统

概述

指令集体系结构 ISA

在这里插入图片描述

在这里插入图片描述
答案:A

指令的基本格式


在这里插入图片描述

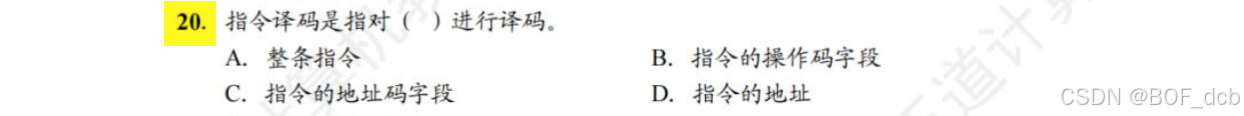

  • 操作码指出该指令应执行什么操作以及具有何种功能。
  • 地址码给出被操作的信息(指令或数据)的地址。

在这里插入图片描述
答案:A

根据指令中操作数地址码的数目分类

  1. 零地址指令在这里插入图片描述
  2. 一地址指令在这里插入图片描述
  3. 二、三地址指令在这里插入图片描述
  4. 四地址指令在这里插入图片描述

按指令字长分类


在这里插入图片描述

按操作码的长度分类

通过操作码的位数,确定有多少条指令。

在这里插入图片描述

按操作类型分类

在这里插入图片描述

在这里插入图片描述
答案:D

在这里插入图片描述答案:B,单地址指令是根据地址码个数去划分的,与指令长度无关。

扩展操作码


在这里插入图片描述
答案:C

在设计扩展操作码指令格式时,必须注意以下两点:

  1. 不允许短码是长码的前缀,即短操作码不能与长操作码的前面部分的代码相同。
  2. 各指令的操作码一定不能重复

在这里插入图片描述

在这里插入图片描述

答案:D
在这里插入图片描述

答案:A在这里插入图片描述


在这里插入图片描述

指令的寻址方式

在这里插入图片描述

分类

  • 基址寻址:程序的起始存放地址作为“起点”,应用于程序的浮动,基址寄存器是面向操作系统的,用户不可改变内容。
  • 变址寻址: 程序员自己决定从哪里作为“起点”,应用于数组循环遍历,变址寄存器是面向用户的,可由用户改变。
  • 相对寻址:程序计数器PC所指地址作为“起点”在这里插入图片描述

在这里插入图片描述
答案:D
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
答案:B

在这里插入图片描述
答案:B
寄存器寻址:寄存器放的是操作数。
寄存器间接寻址:寄存器放的是操作数的地址。

在这里插入图片描述

答案:C

在这里插入图片描述

答案:C

在这里插入图片描述
答案:A

在这里插入图片描述
答案:A

在这里插入图片描述
答案:D,C

在这里插入图片描述
答案:D

在这里插入图片描述
答案:C

在这里插入图片描述
答案:C

在这里插入图片描述
答案:D

在这里插入图片描述
答案:B
数组首地址作为形式地址固定不变,每次改变偏移量的值。
在这里插入图片描述

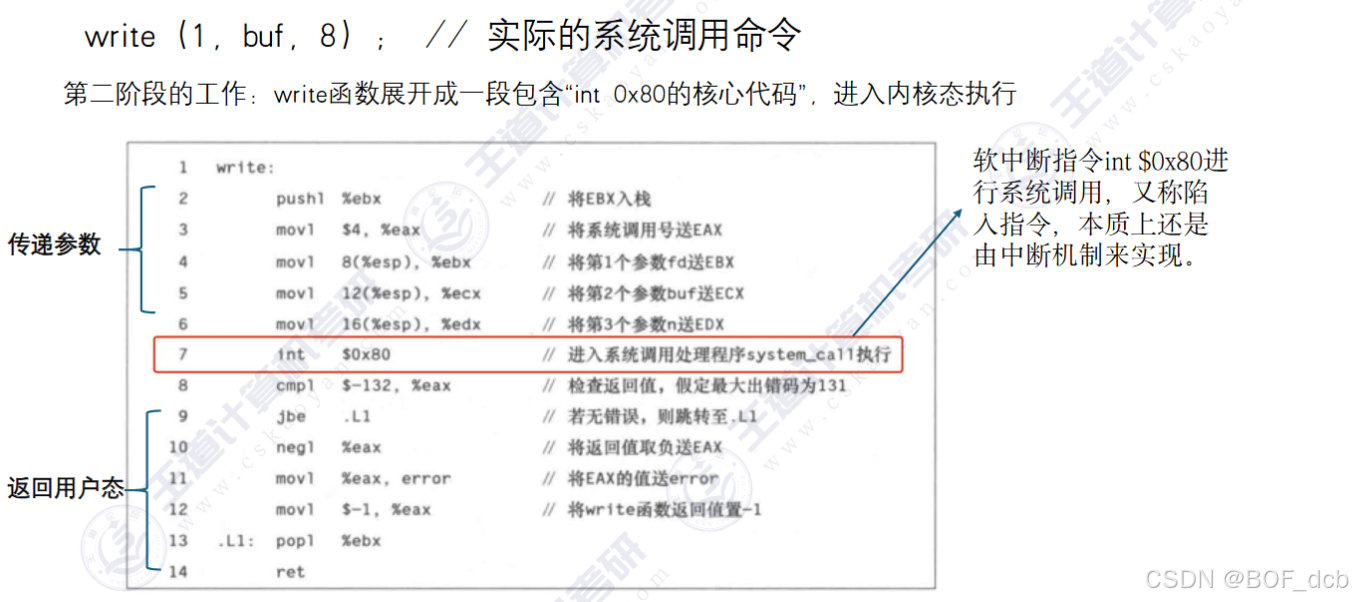

机器级代码

机器级代码:

  • 机器语言:二进制代码
  • 汇编语言:助记符

在这里插入图片描述
在这里插入图片描述

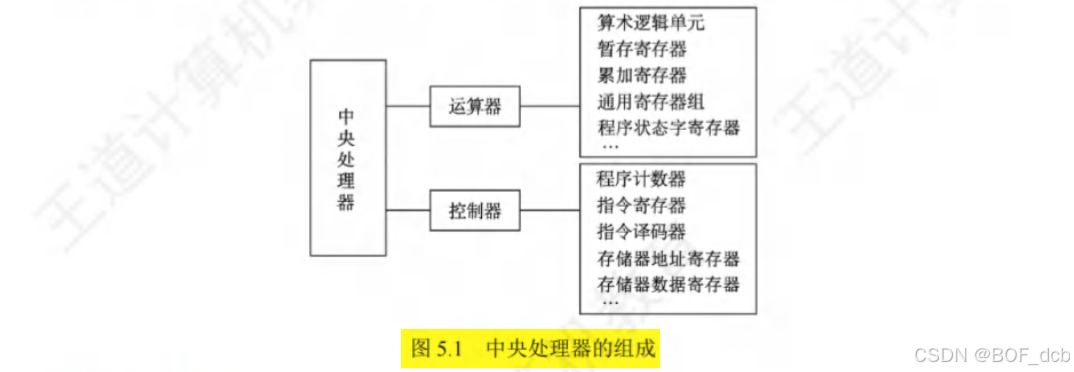

x86CPU有哪些寄存器


在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

常用的x86汇编指令

算数运算指令

在这里插入图片描述
在这里插入图片描述

AT&T 格式 与 Intel格式对比

在这里插入图片描述
在这里插入图片描述

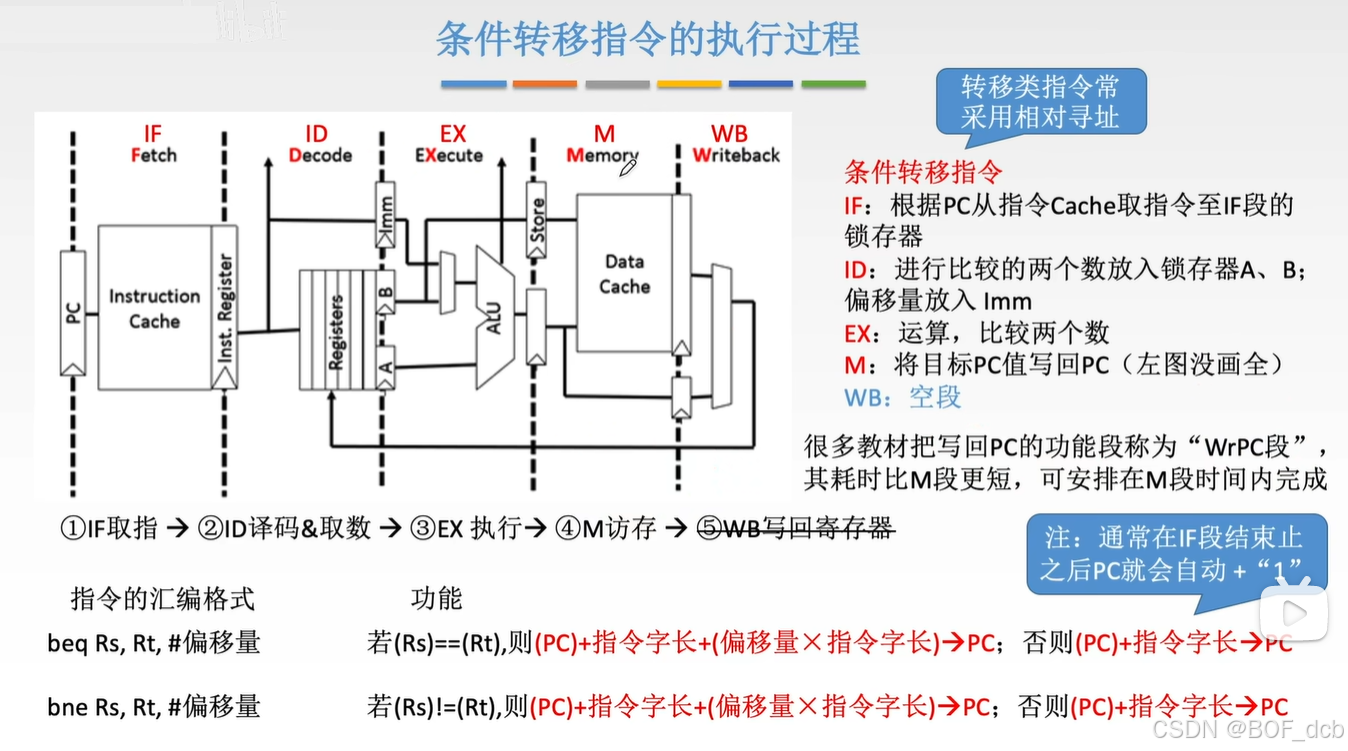

转移指令

在这里插入图片描述


在这里插入图片描述

在这里插入图片描述

选择语句(if)的机器级表示

在这里插入图片描述

用条件转移指令和loop指令实现循环

在这里插入图片描述

在这里插入图片描述

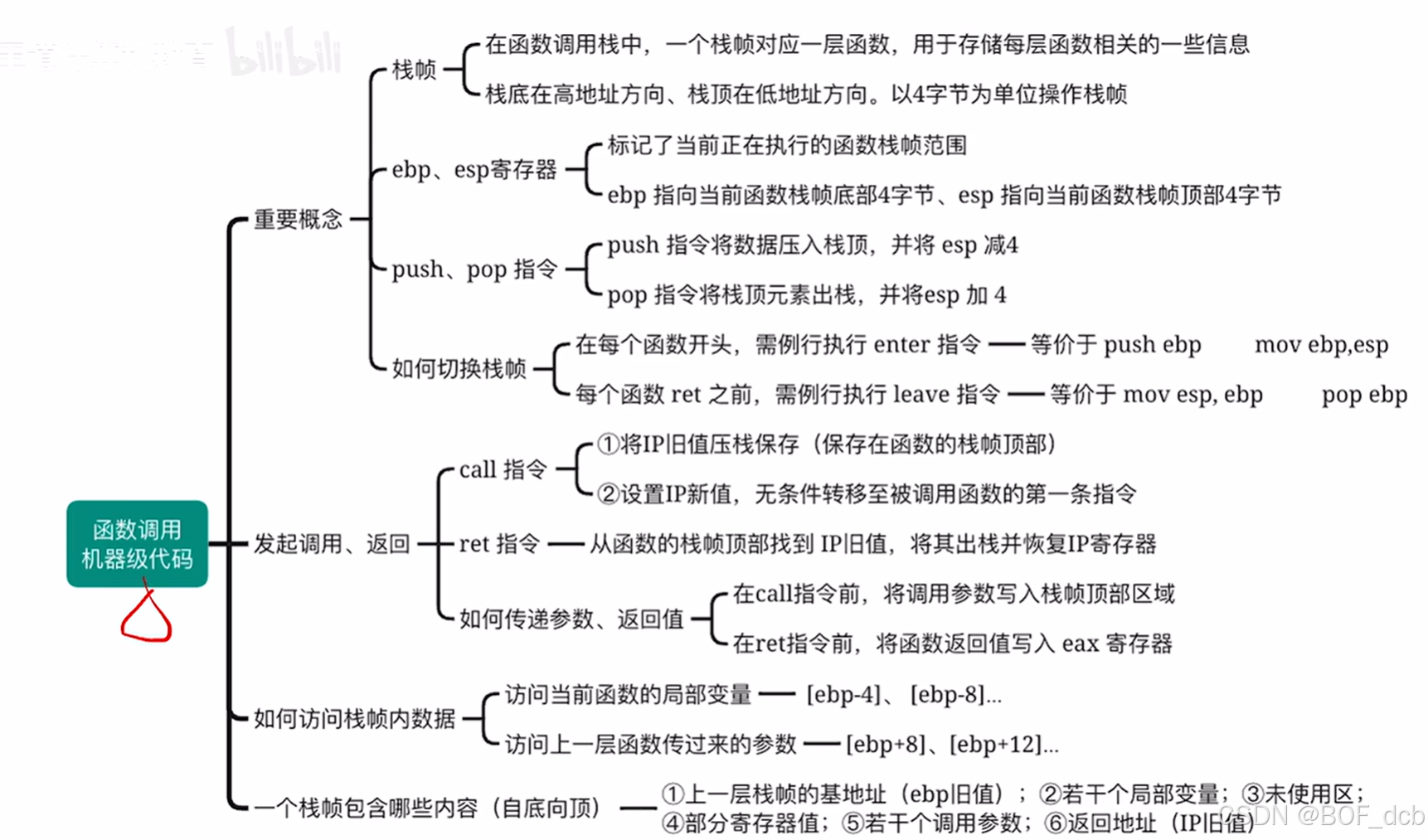

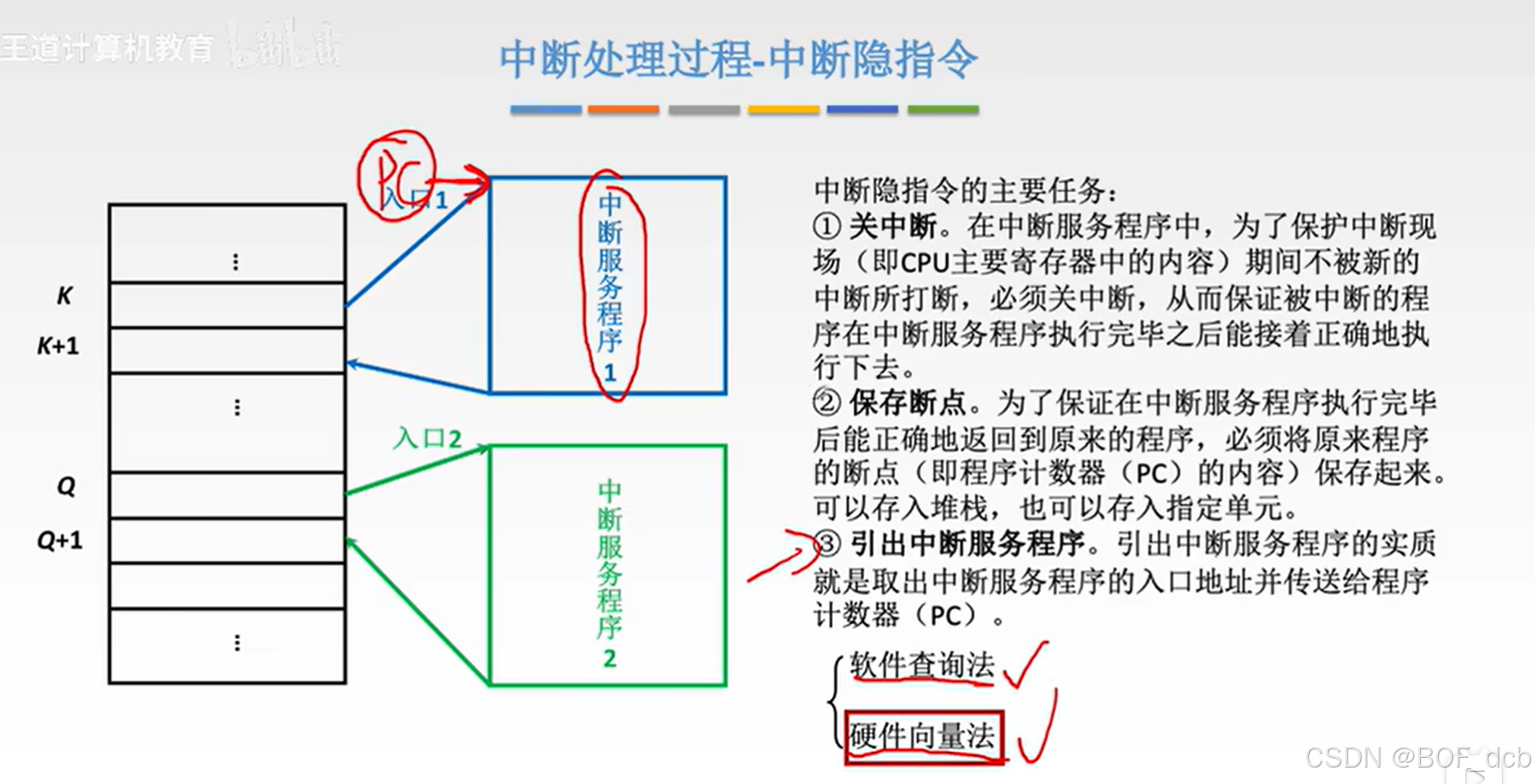

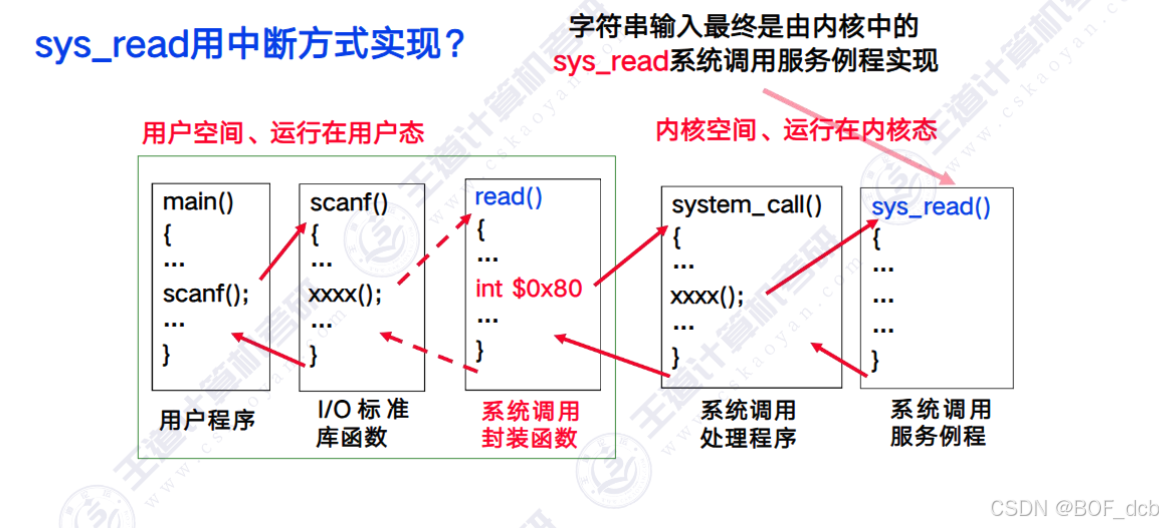

函数调用

函数调用指令:call 函数名
函数返回指令:ret

在这里插入图片描述

如何访问栈帧

在这里插入图片描述

注意:x86栈帧大小默认4B
在这里插入图片描述
在这里插入图片描述

函数调用时,如何切换栈帧

enter + leave

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

一个栈帧内可能包含的内容

在这里插入图片描述
在这里插入图片描述

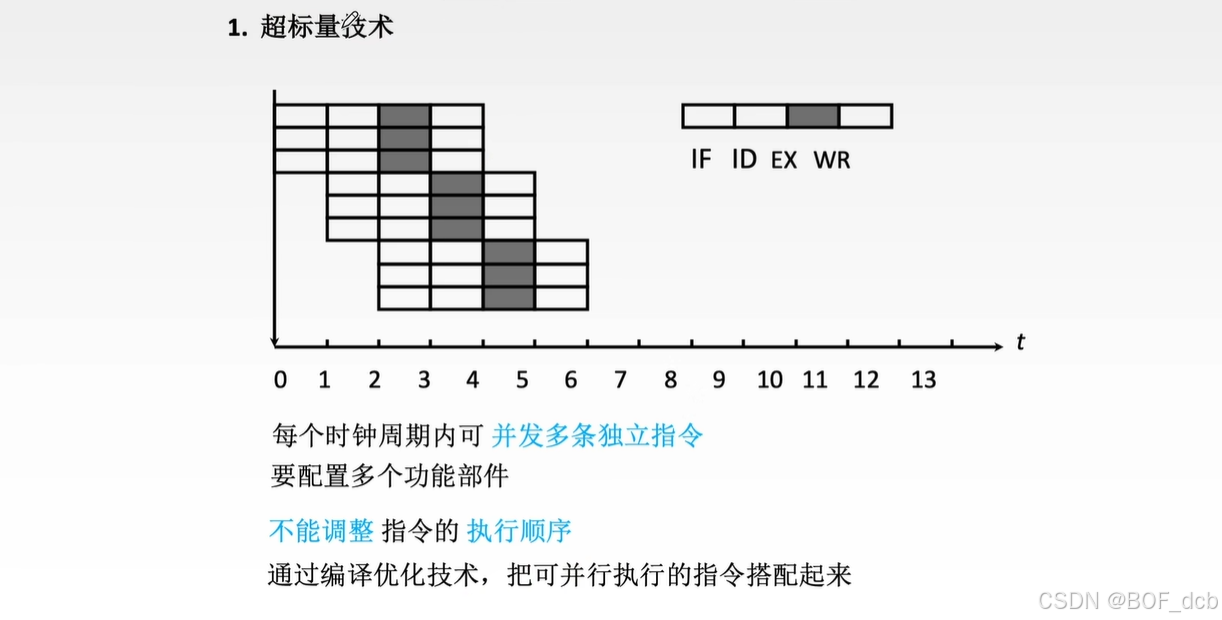

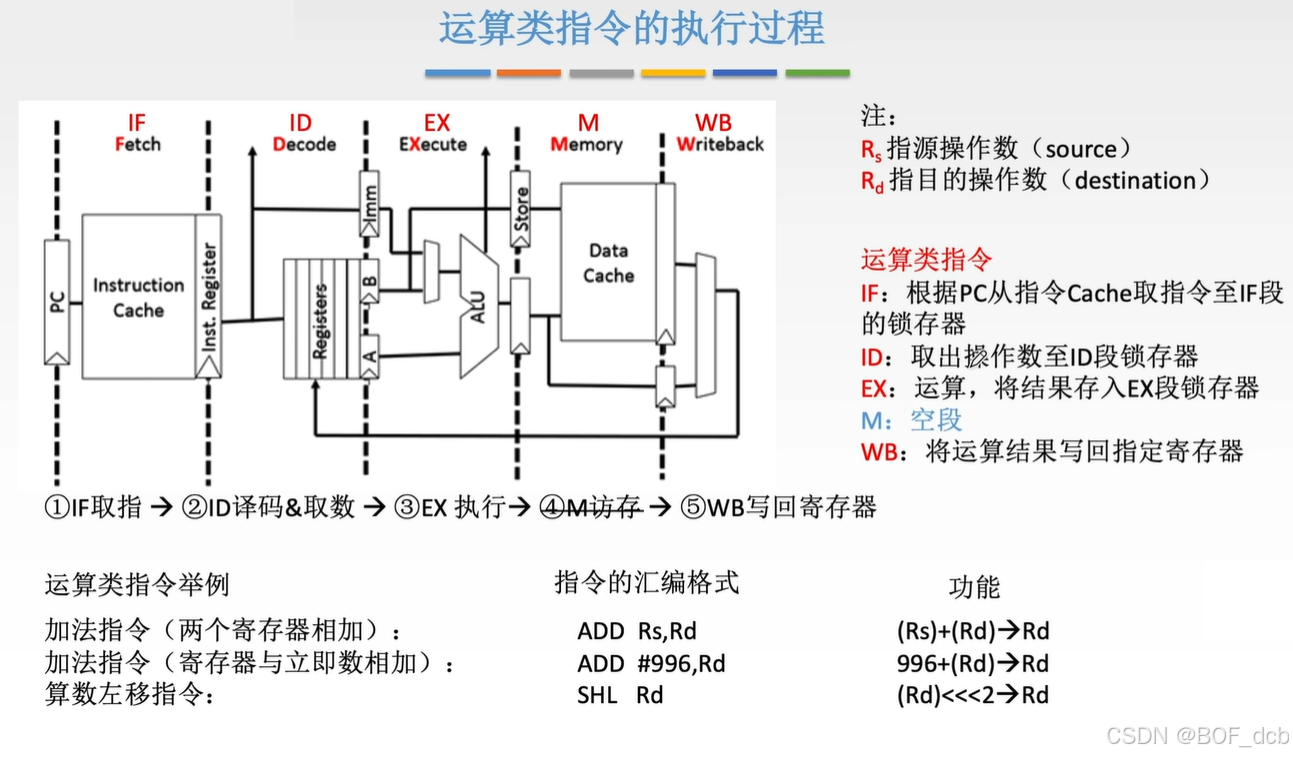

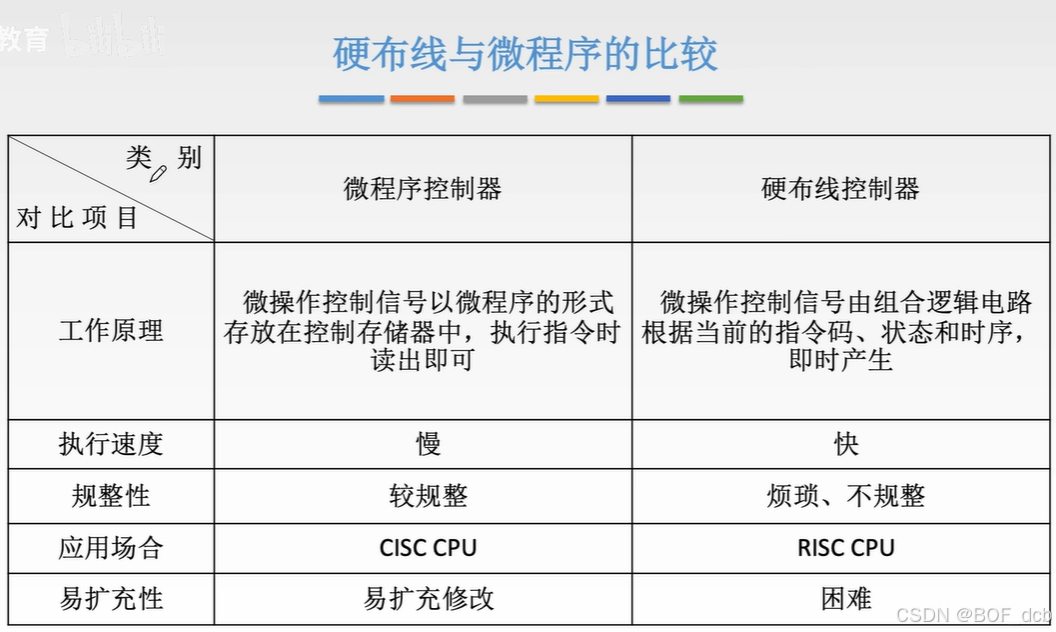

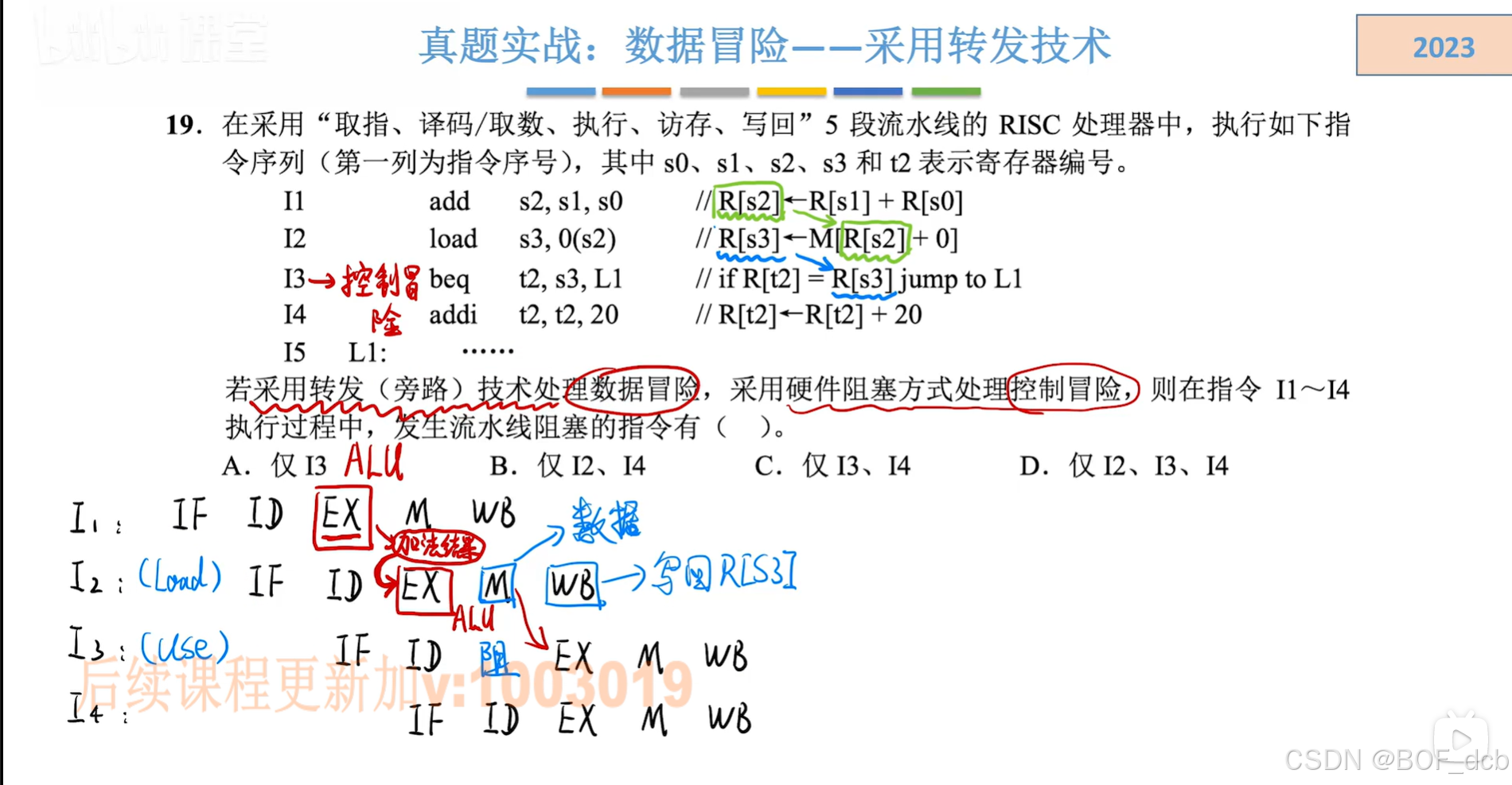

CISC(复杂指令集)和RISC(精简指令集)

在这里插入图片描述

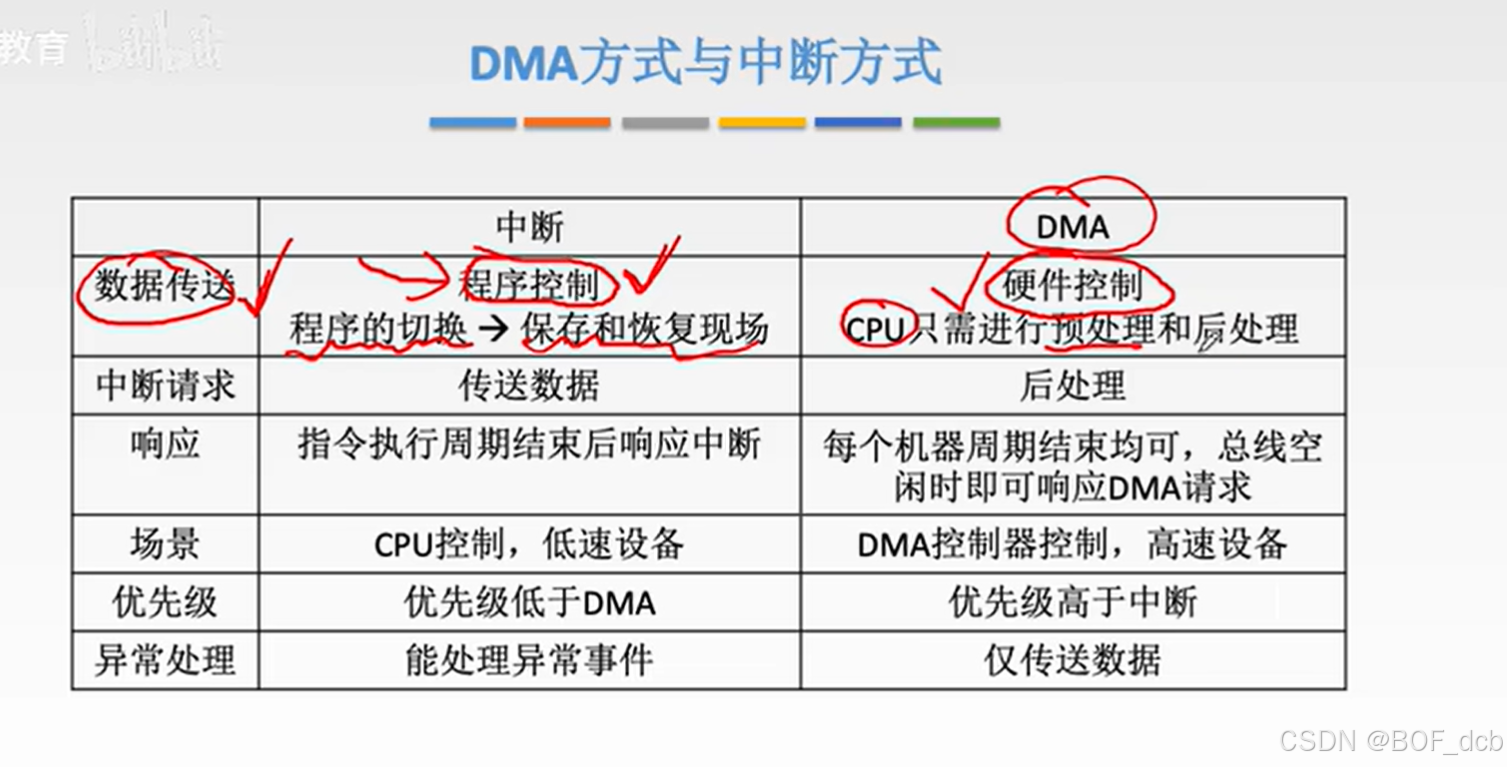

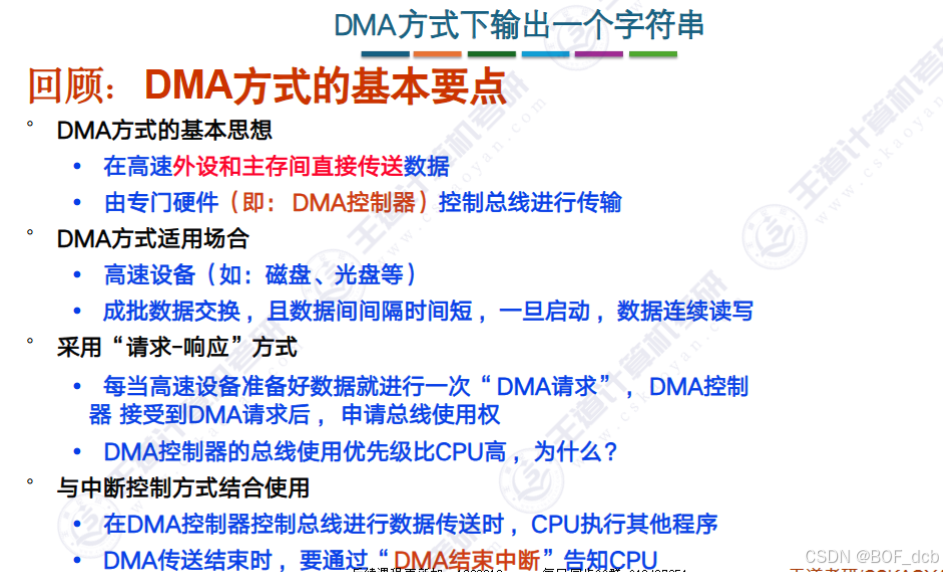

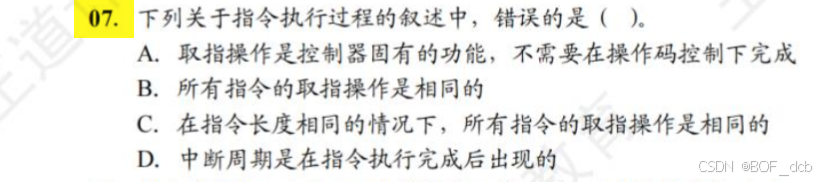

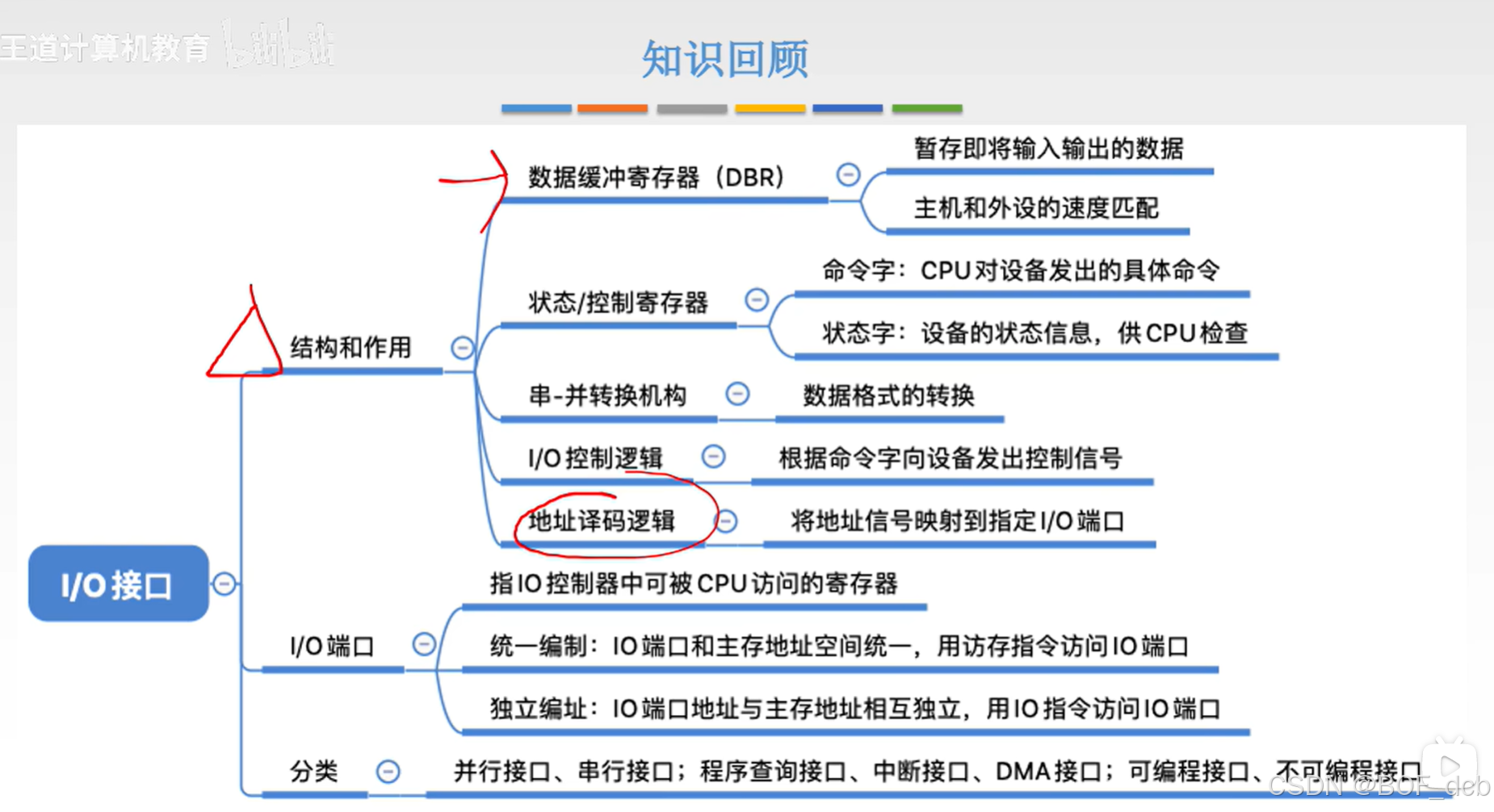

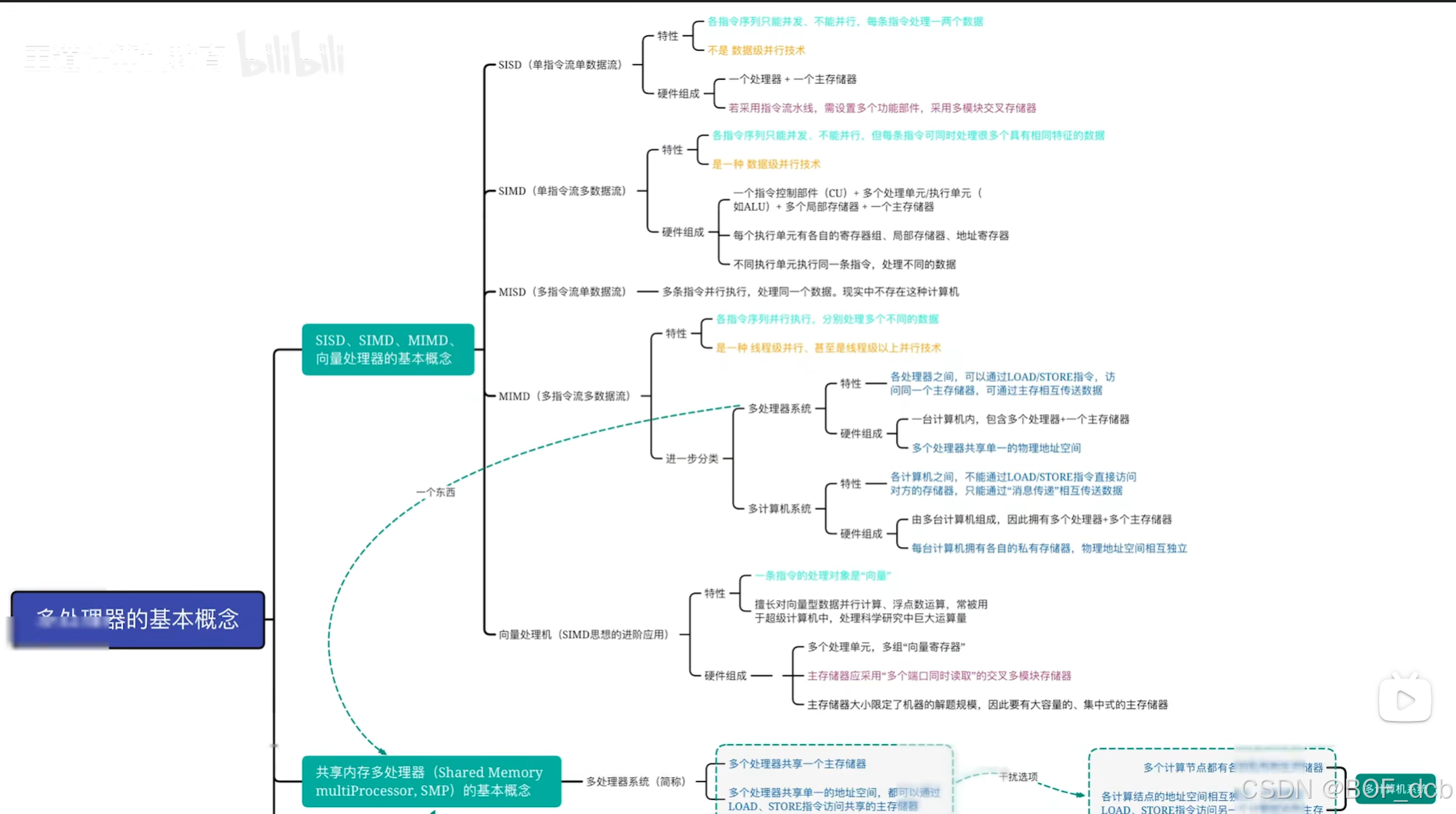

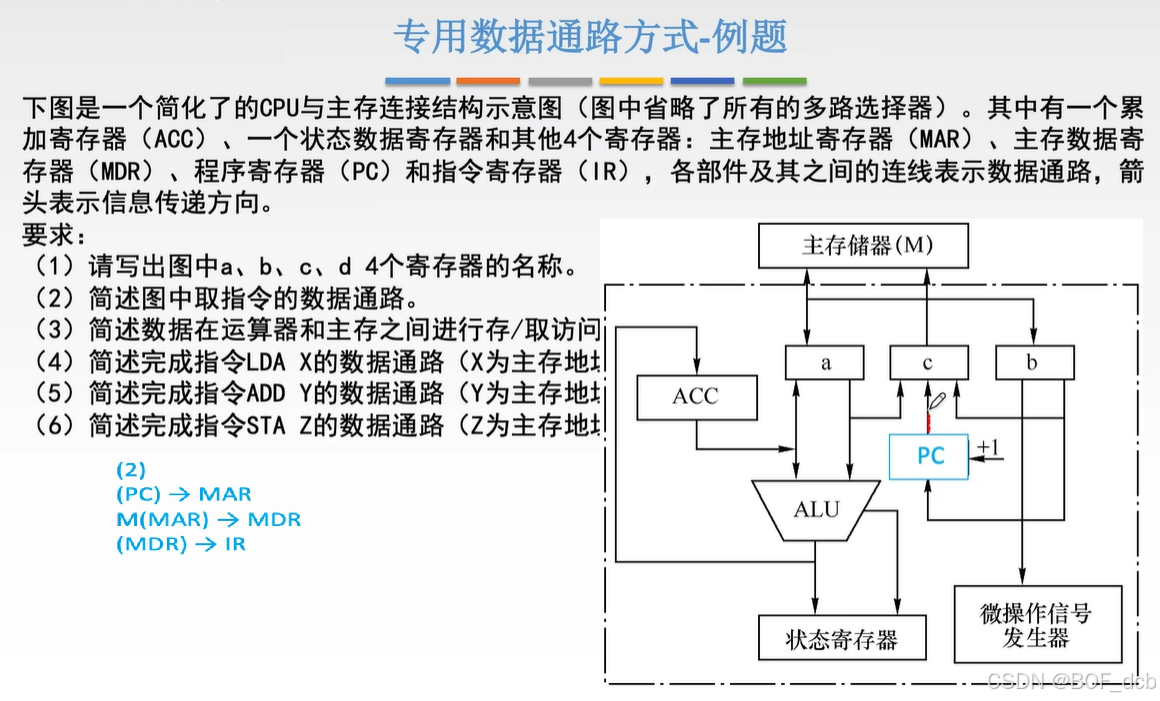

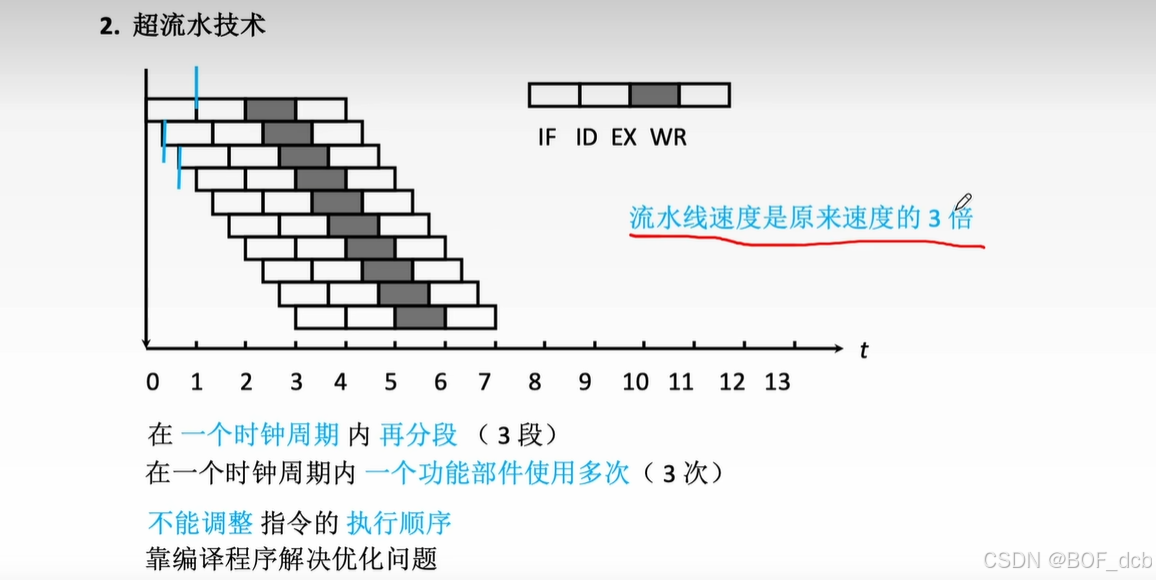

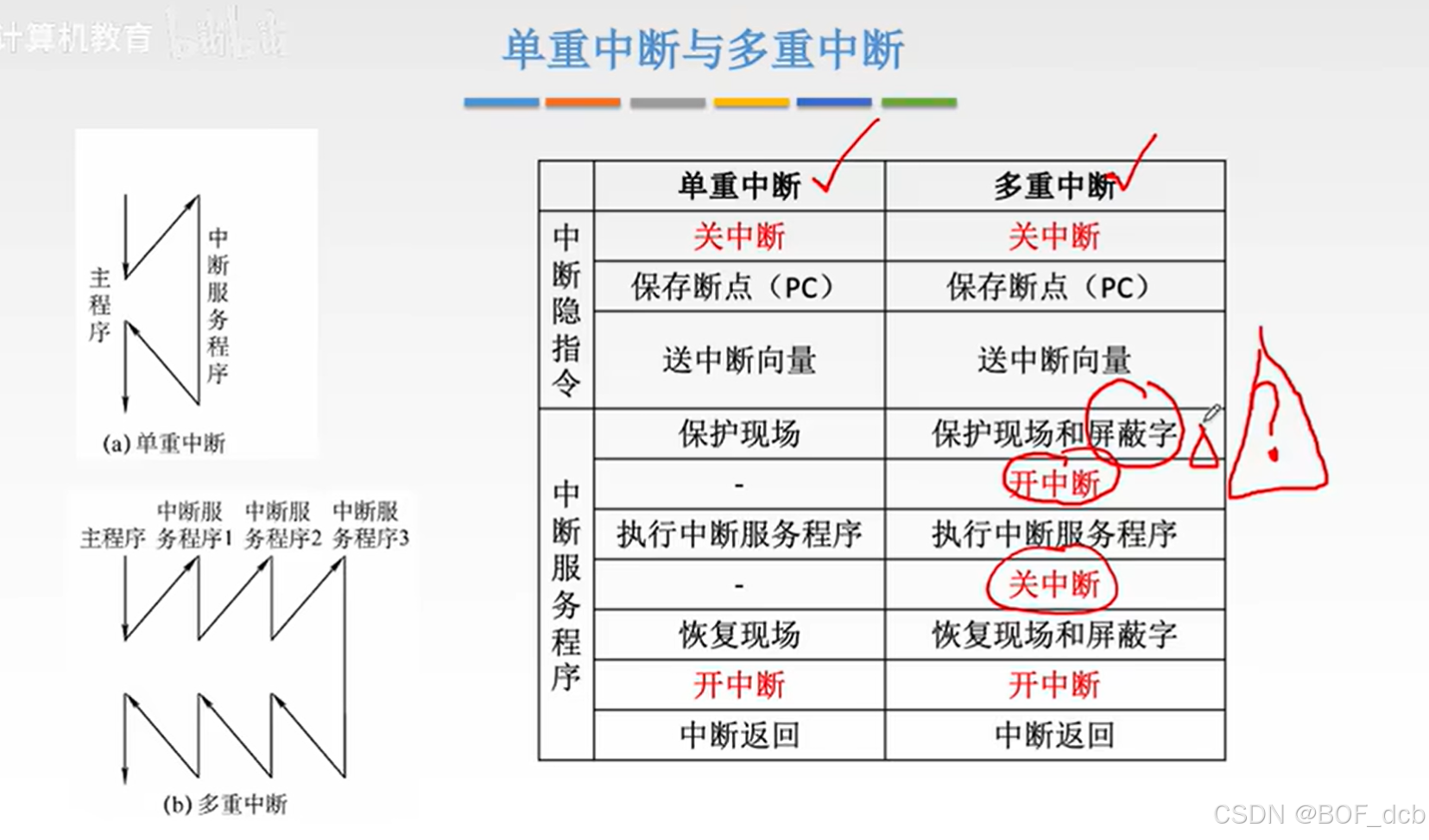

  • 4
    点赞
  • 6
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
评论
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
