一、简介
 二、基础事项

下载安装
界面说明
项目文件夹
常用快捷键

三、开发流程
 四、总结

一、简介

在这里插入图片描述
（当前最新版本为1.0.2）

STM32CubeIDE是意法半导体（STMicroelectronics）为STM32微控制器系列提供的一款全面且免费的集成开发环境（IDE）。作为STM32Cube软件生态系统的关键组成部分，它旨在简化并加速STM32微控制器的开发流程。以下是STM32CubeIDE的一些核心特点和功能：

一体化开发平台：STM32CubeIDE整合了STM32CubeMX的图形化配置工具与TrueSTUDIO的代码编辑、编译、调试功能，形成了一站式解决方案。用户可以通过STM32CubeMX进行项目配置，包括选择合适的MCU、配置外设、生成初始化代码等，随后直接在同一个环境中进行编程、构建和调试。
基于Eclipse：该IDE基于强大的Eclipse® IDE框架，利用CDT（C/C++ Development Tools）项目，为开发者提供了熟悉的开发界面和丰富的编辑、导航功能。
GCC工具链：它采用GCC（GNU Compiler Collection）作为默认的编译器工具链，支持高效和高质量的代码生成。
GDB调试：集成了GDB（GNU Debugger）进行硬件和软件调试，支持通过ST-Link和其他兼容调试器进行在线调试和编程。
多操作系统支持：不仅支持裸机开发，也适合于开发基于RTOS（如FreeRTOS, µC/OS-II等）的应用程序，内置了对多种实时操作系统的良好支持。
插件扩展性：作为Eclipse平台的一部分，STM32CubeIDE允许用户根据需要添加第三方插件，进一步扩展其功能。
持续更新与优化：作为官方工具，STM32CubeIDE会持续接收更新，以支持最新的STM32微控制器和特性，确保开发者能够快速采用新技术。

STM32CubeIDE由于其官方背景、全面的功能集、以及对开发者友好和支持最新技术的特性，极有可能成为STM32开发的主流工具。它降低了进入门槛，提高了开发效率，特别适合于从初学者到专业开发者的广泛用户群体。

二、基础事项

下载安装

STM32cubeIDE 在ST官网提供的全面集成开发环境，专为STM32系列微控制器设计。访问ST官方网站，您可以轻松找到并下载适合Windows、MacOS及多种Linux发行版的版本。下载链接如下：
ST官网STM32CubeIDE页面

安装过程中，请确保选择的安装路径完全由ASCII字符组成，避开任何非英文字符，包括中文字符，这样做是为了防止潜在的安装错误或运行时问题。（不能出现中文），否则可能会报错。

安装完成后首次打开软件会提示选择工作空间（Workspace），需要指定一个文件夹，软件会在该文件夹下生成.metadata文件夹（用来存放对于该工作空间中软件的各种设置、项目索引等），关于工作空间更多内容会在之后的文章进行介绍。

界面说明

STM32CubeIDE的界面设计直观，旨在提升开发者的工作效率。尽管我无法直接加载和展示图片，但可以描述其核心元素：

菜单栏：位于顶部，包含文件、编辑、视图、项目等菜单项，提供软件的全局控制选项。
工具栏：紧随菜单栏下方，提供常用功能的快捷按钮，如保存、构建、运行等。
项目浏览器：左侧窗格，显示当前项目的文件结构，便于管理和导航源代码、资源文件。
编辑区：中央区域，用于编写和修改代码，支持语法高亮、代码折叠等功能。
控制台与调试视图：底部或右侧，显示编译信息、错误警告以及调试过程中的变量值、断点状态等。

界面说明主要看图（可以点击查看大图）：
在这里插入图片描述

项目文件夹

项目文件夹结构清晰组织了所有开发所需的文件，包括但不限于：

源代码文件：.c/.cpp文件，存放实际的程序逻辑。
头文件：.h文件，定义函数原型、常量和数据结构等。
配置文件（如.ioc）：通过STM32CubeMX生成，记录了硬件配置信息，用于自动配置项目。
Makefile或工程配置文件：指导编译器如何构建项目。
输出文件夹（如Debug或Release）：编译后的可执行文件、库文件及其它中间产物存放于此。

项目文件夹中重要文件说明如下：
在这里插入图片描述

常用快捷键

STM32CubeIDE集成了丰富的快捷键功能，大大提升了编程和调试的效率。除了基本的复制粘贴（Ctrl+C / Ctrl+V）、撤销重做（Ctrl+Z / Ctrl+Y）之外，以下是一些进阶且实用的快捷键，旨在进一步优化您的开发流程：

代码注释与取消注释 (Ctrl+/)：迅速为选中行添加或移除注释，便于代码调试或文档化。
删除当前行 (Ctrl+D)：快速去除不再需要的代码行。
代码格式化 (Ctrl+Shift+F)：一键美化代码布局，遵循预设的格式规范。
智能代码补全 (Alt+/)：节省时间，减少拼写错误，提高编码速度。
快速插入新行 (Shift+Enter)：在光标所在行之下插入新行，便于连续录入。
行移动 (Alt+↓/↑)：无需剪切粘贴，直接上下调整代码行顺序。
视图滚动 (Ctrl+↑/↓)：在编辑器内快速浏览代码，不改变光标位置。
页面切换 (Alt+←/→)：在最近访问的编辑器之间快速切换。
快速定位:
- 跳转到声明 (F3)：直达变量或函数的定义处。
- 文件内搜索 (Ctrl+F)：快速查找特定文本。
- 项目内搜索 (Ctrl+H)：在整个项目中搜索指定内容。
- 跳转至行号 (Ctrl+L)：直接定位到代码的指定行。
界面管理:
- 显示大纲 (Ctrl+O)：概览并快速跳转到代码结构中的任意部分。
- 窗口最大化/还原 (Ctrl+M)：优化编辑界面布局。
- 关闭当前窗口 (Ctrl+W)：清理工作空间，保持整洁。
调试快捷方式:
- 启动调试会话 (F11)：开始调试程序。
- 单步执行 (F5/F6/F7/F8)：分别对应跳入函数、跳过、返回上一层、继续执行，是调试程序时不可或缺的操作。

快捷键	快捷键说明
Ctrl+/	注释行/取消注释行
Ctrl+D	删除当前行
Ctrl+Shift+F	格式化代码
Alt+/	代码补全（这个对于现在程序员来说算是重要功能了吧）
Shift+Enter	在当前行的下一行插入空行
Alt+↓/↑	行下移/上移（可按住）
Ctrl+↑/↓	编辑器视图上移/下移（可按住）
Alt+←/→	前一个/后一个页面
F3	跳转到声明处
Ctrl+F	文件内搜索
Ctrl+H	项目内搜索
Ctrl+M	最大化/默认当前窗口
Ctrl+L	跳转至某行
Ctrl+O	显示大纲（方便跳转）
Ctrl+W	关闭当前窗口
F11	启动调试
F5	单步跳入（调试时）
F6	单步跳过（调试时）
F7	单步返回（调试时）
F8	继续运行（调试时）

熟练掌握并运用这些快捷键，能够显著提升您的开发效率和代码质量。

三、开发流程

开发流程这里主要指和这个软件相关的，开发STM32应用程序遵循标准流程（根据项目实际情况可能会有不同）：

项目创建：通过File > New > STM32 Project启动，选择合适的模板和目标芯片。
硬件配置：在.ioc文件中配置外设，生成初始化代码，定制化硬件设置。
编码：在编辑器中编写应用层代码，利用代码补全和语法检查功能加速开发。

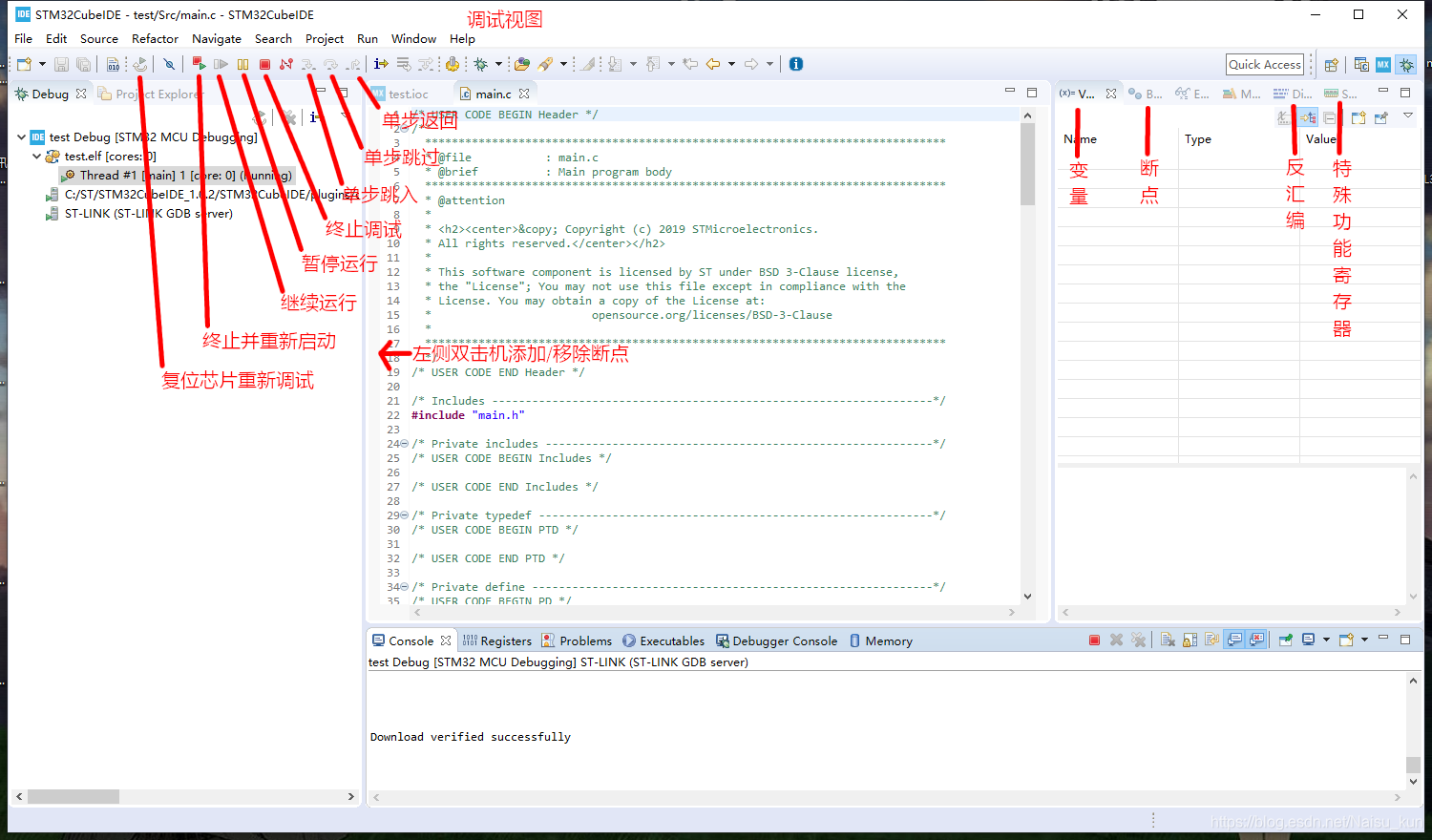

调试：设置断点，使用调试工具（F5/F11等）逐步执行代码，监控变量状态。
构建与部署：构建项目，选择适当配置（Debug/Release），生成目标文件（.elf, .hex），并通过ST-Link或STM32CubeProgrammer烧录到MCU。

新建项目（有多处可以新建项目，通用方式 File > New > STM32 Project ）：
配置芯片资源并生成初始化代码（操作的是 项目名.ioc 文件）：
代码编写与调试（是否调试、怎么调试看个人习惯和需求）：
生成给芯片烧录用的文件（Release版本： 项目文件夹 > Release文件夹 > 项目名.elf ）：
烧录程序到目标芯片（使用计算机软件烧录的话可以用ST官方的工具 STM32CubeProgrammer ，可以从官网搜索下载）：

四、总结

STM32CubeIDE是STM32微控制器开发的强大工具，结合了代码编辑、项目管理、硬件配置及调试功能于一身。熟悉其操作界面、快捷键以及开发流程，对于提高开发效率至关重要。随着实践深入，探索Eclipse插件市场和STM32Cube生态系统中的更多资源，将进一步拓宽您的开发能力。持续学习与实践，您将能更高效地利用STM32CubeIDE来实现复杂项目的快速原型设计和产品开发。
