eNSP模拟器-设备连线：设备线缆及端口总结

1 设备连线线缆

1.1 设备线缆区别

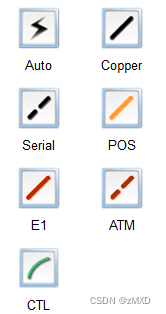

• Auto：自动线，自动选择接口连接设备
• copper：双绞线，连接设备的以太网和千光以太网接口（Ethernet口和GE口）
• serial：串行线，可以堆叠交换机使用，路由器连接路由器可以用Serial端口连接
• POS：光纤，连接设备的POS口
• E1：连接设备的E1口（2M接口），广泛使用的是脉冲编码调制（即PCM）编码进行数模转换
• ATM：连接设备的G.SHDSL口
• CTL：连接PC与设备之间的串口

1.2 两个设备通过指定端口通信

使用指定端口进行通信有一个前提——不要使用Auto（Auto连接设备自动选择接口，无法指定）

单击左侧的copper图标，鼠标变为线缆图标时，单机要连接的设备，会出现端口选择菜单，可以指定端口连接

2 交换机路由器端口

2.1 设备端口区别

•  Ethernet口（E口）：以太网接口，主要连接以太网（局域网），用普通双绞线连接，速率默认10Mbps、
• FastEthernet口（F口，FE口）：快速以太网口，也叫百兆口，主要连接以太网（局域网），简单而言连接交换机或电脑用的，用普通双绞线可以连接，速率默认100Mbps，可用命令限速，不能超过100Mbps
• GigabitEthernet口（G口，GE口）：千兆以太网端口，也叫千兆口，可以是光口也可以是电口，具体可display int查看设备参数

Ethernet是以太网端口，GigabitEthernet口是千兆以太网端口，两者都是由IEEE802.3-2005标准定义，可以采用网线也可以采用光纤

• Serial口（S口）：高速异步串口，主要连接广域网的V.35线缆用的，简单而言是路由器连接路由器时使用的，可以用命令设置带宽，一般10M、8M左右
• POS口（光口）：POS(Packet Over SONET/SDH)技术支持光纤介质，它是一种高速、先进的广域网连接技术。POS接口应用在SONET以及SDH网络环境中。核心 /汇聚路由器广域互联时采用的接口类型全部都是POS接口。目前流行采用POS 接口实现路由器广域互联

所谓的SONET(Synchronous Optical Network)，指的是同步光纤网络；而SDH(Synchronous Digital Hierarchy),指的是同步数字系列。

POS常用接口速率如下：

OC-3/STM-1: 155.52Mbps

OC-12/STM-4: 622.08Mbps

OC48/STM-16: 2488.32Mbps

OC192/STM-64: 9953.28Mbps

OC768/STM-256:39813.12Mbps

•  E1口（2M口）:欧洲30路脉码调制PCM简称E1，速率是2.048Mbps（2M口）
• G.SHDSL口：单对高速数字用户线（G.Single-pair High Speed Digital Subscriber Line）是一种高速对称的传输技术，利用普通电话线中未使用的高频段，在双绞线上实现高速数据传输。

AR G3系列路由器直接提供G.SHDSL接口，G.SHDSL单板是广域网连接模块，有SIC和WSIC两种形态，为企业提供一种双向对称的DSL服务。G.SHDSL单板包含2种不同形态的单板，4G.SHDSL和1GBIS4W，使用4G.SDHSL单板能虚拟出4个G.SHDSL接口。

G.SHDSL是由ITU-T定义的在普通双绞线上提供双向对称带宽数据业务传输的一种技术，符合G.991.2推荐标准，由于采用性能优越的16电平网格编码脉冲幅度调制技术，压缩了传输频谱，提高了抗噪性能，最大传输距离6km。每对双绞线可提供从192kbit/s~5.696Mbit/s的对称速率，并可通过接口绑定提供更大的带宽。
