同惠TH2840A 精密LCR数字电桥使用方法

在电子电路设计和维修工作中,精密的电桥测量仪器是不可或缺的重要工具。同惠TH2840A 正是一款功能强大、使用方便的精密 LCR 数字电桥,广受电子工程师和维修人员的喜爱。本文将详细介绍如何使用这款测试仪器进行电路参数的准确测量。

一、产品概述

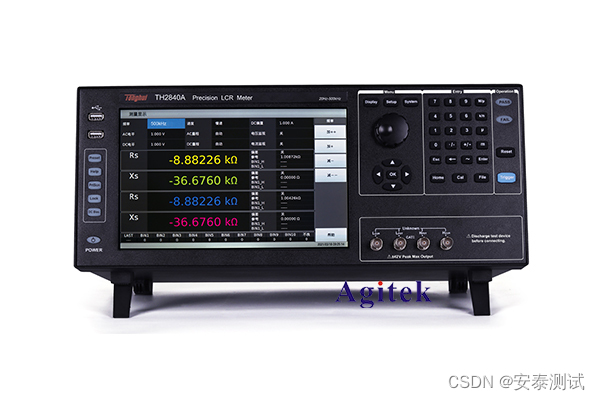

同惠TH2840A 是一款集成电感(L)、电容(C)和电阻(R)三种基本元件测量于一体的精密 LCR 数字电桥。它采用 4.3 英寸 TFT 彩色液晶显示屏,界面清晰直观,操作简单方便。仪器具有测量频率范围广(10Hz - 200kHz)、测量精度高(最高可达 0.05%)、测量速度快等特点,能够满足各类电子元件的精确测试需求。

二、主要功能和参数

1. 测量参数:电感(L)、电容(C)、电阻(R)、阻抗(Z)、相位角(θ)。

2. 测量频率范围:10Hz - 200kHz,分辨率 0.01Hz。

3. 测量电压范围:0.1V/1V 可选。

4. 测量电流范围:最大 100mA。

5. 测量精度:最高可达 0.05%。

6. 测量速度:最快 20次/秒。

7. 功能特性:自动/手动量程切换、偏移校准、等效电路模式选择等。

8. 接口:USB/GPIB/LAN 通讯接口,可实现远程控制和数据传输。

9. 工作环境:温度 0~40℃,湿度≤80%RH。

三、使用步骤

1. 开机并连接待测元件:将被测电子元件的引线与仪器前面板的测试端子相连。注意正负极性的正确性。

2. 设置测量参数:根据实际测试需求,选择合适的测量频率、电压等参数。通过面板按键或菜单选项进行设置。

3. 执行测量:按下"测量"键,仪器即可自动完成被测元件的各项参数测量,并实时显示在屏幕上。

4. 查看测量结果:通过液晶屏幕可直观地查看测量得到的电感、电容、电阻等具体数值,以及相应的其他参数。

5. 数据保存和导出:仪器支持测量数据的保存和USB/GPIB/LAN 接口导出,便于后续分析和存档。

四、典型应用场景

同惠TH2840A LCR 数字电桥广泛应用于电子制造、维修以及科研领域,主要包括:

1. 电子元件的参数测试和分类:如电阻、电容、电感等元件的参数检测和分类。

2. 电路故障诊断:通过测量电路中各种元件的参数,判断故障点的位置和性质。

3. 电磁元件特性分析:对变压器、inductor 等磁性元件的参数进行精确测量和分析。

4. 材料特性测试:测量各种介质材料的电学参数,如介电常数、损耗等。

5. 元器件研发和品质控制:用于电子元件研发及生产过程中的参数测试和品质检验。

综上所述,同惠TH2840A 凭借其出色的性能和操作便捷性,为广大电子工程师和维修人员提供了一款优质的 LCR 数字电桥测试解决方案。无论是日常维修还是科研实验,它都能胜任各类电子元件参数的精确测量任务,助力提高工作效率和测试质量。
