泰克示波器如何调光标?

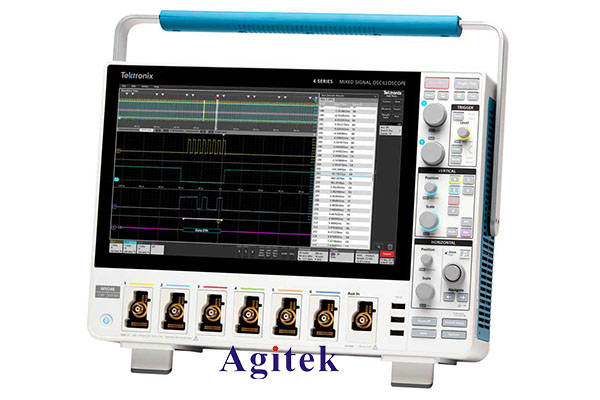

泰克(Tektronix )示波器是一种广泛使用的电子测量仪器,用于显示和分析电信号的波形。调整光标(Cursor)用于精确测量波形上的时间、电压和其他参数。下面是关于如何使用泰克示波器调整光标进行测量的详细步骤:

第一步:连接示波器

将泰克示波器与待测信号源连接。使用合适的探头将信号源连接到示波器的输入通道。
第二步:显示波形

打开示波器并调整垂直和水平控制以显示待测信号的波形。
调整垂直缩放和偏移控制,使波形在屏幕上适当范围内可见。
第三步:选择光标模式

在示波器界面上找到“Cursor”或“Measurement”选项,并选择光标模式。
通常有两种常见的光标模式:时间光标和电压光标。选择适合你测量需求的模式。

第四步:调整光标位置

使用示波器的前面板或触摸屏控制,将光标移动到你希望测量的位置。
可以使用示波器的垂直和水平定位控制来调整光标的位置。
第五步:测量参数

选择要测量的参数类型,例如时间间隔、电压差或频率等。
在示波器界面上找到相应的测量选项,并选择你想要测量的参数类型。
示波器将显示出光标所测量的参数值,并在屏幕上标出相应的测量结果。
第六步:调整光标范围

如果需要,可以调整光标的范围,以适应特定的测量需求。
可以使用示波器的缩放和放大功能来调整光标的范围。
对于时间光标,可以调整时间尺度;对于电压光标,可以调整电压尺度。
第七步:保存和导出测量数据

如果需要保存测量数据,可以使用示波器提供的数据存储功能。
一些示波器还支持通过USB或网络接口将测量数据导出到计算机或其他设备中进行进一步分析和处理。
以上是使用泰克示波器调整光标进行测量的基本步骤。具体的操作步骤可能因示波器型号而有所不同,建议参考示波器的用户手册或操作指南以获取详细的说明。掌握正确的光标调整技巧,能够帮助你准确测量和分析电信号的波形特性,从而更好地理解和解决电路和系统中的问题。
