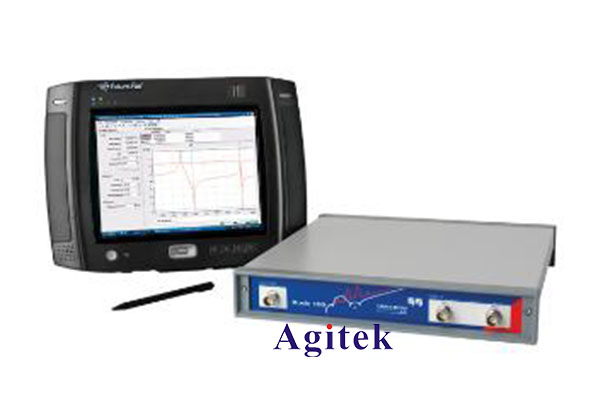

Bode100环路分析仪操作使用说明

Bode100环路分析仪是一款功能强大的仪器，用于频率响应和环路稳定性的分析。它被广泛应用于电源设计、放大器设计、滤波器设计等领域。本文将详细介绍Bode100环路分析仪的使用方法，帮助您快速上手和正确操作。

在开始使用
之前，Bode100环路分析仪我们需要完成一些准备工作以确保测试的准确性。以下是具体步骤：

第一步：连接电路
将Bode100环路分析仪的信号输出端和待测试设备的输入端连接起来。这通常需要使用合适的连接线和夹具。确保连接牢固可靠，并注意连接的极性。

第二步：电源接线
对于被测设备，确保它已经得到适当的电源供应。根据需要，将电源连接到设备的适当位置。

第三步：设备校准
在进行实际测试之前，我们需要对Bode100环路分析仪进行校准。这是为了确保仪器的测量结果准确可靠。校准过程通常需要参考Bode100环路分析仪的用户手册，并按照指导进行校准操作。

完成上述准备工作后，我们可以开始使用Bode100环路分析仪进行频率响应和环路稳定性的分析了。以下是具体的操作步骤：

第一步：设置测试参数
在Bode100环路分析仪的菜单中，设置适当的测试参数。这包括频率范围、输入电平、采样率等。根据待测设备的特性和要求，选择合适的参数。

第二步：进行频率响应测量
在菜单中选择频率响应测试。Bode100环路分析仪会自动在整个频率范围内进行测试，并记录设备的频率响应曲线。测试结果将以图形和数据的形式显示在仪器的屏幕上。

第三步：分析频率响应曲线
完成频率响应的测量后，我们可以对得到的曲线进行进一步分析。Bode100环路分析仪通常提供多种数据显示选项，如增益曲线、相位曲线、极点/零点分析等。根据需要选择合适的分析方式，并对曲线进行解读和理解。

第四步：进行环路稳定性分析
除了频率响应，Bode100环路分析仪还可以进行环路稳定性的分析。在菜单中选择环路稳定性测试，并根据需要设置测试参数。仪器会自动进行测试，并给出环路稳定性的评估结果。

除了基本的频率响应和环路稳定性分析，Bode100环路分析仪还提供了其他高级功能，如阻抗测量、相位裕度分析、相位补偿等。通过利用这些功能，我们可以进一步优化测试和分析的结果。

总结起来，Bode100环路分析仪是一款功能强大的工具，可以用于频率响应和环路稳定性的分析。通过正确的连接和设置，我们可以准确地分析电路的特性和性能。熟练掌握Bode100环路分析仪的使用方法，可以提高测试效率和准确性，并为电源设计、放大器设计、滤波器设计等提供有力的支持。
