RC522 - NFC刷卡模块

RC522 - NFC刷卡模块

芯片介绍/引脚介绍

MF RC522 是应用于 13.56MHz 非接触式通信中高集成度读写卡系列芯片中的一员。是 NXP 公司针对“三表”应用推出的一款低电压、低成本、体积小的非接触式读写卡芯片，是智能仪表和便携式手持设备研发的较好选择。

非接触式 IC 卡又称射频卡，由 IC 芯片、感应天线组成，封装在一个标准的 PVC 卡片内，芯片及天线无任何外露部分。是世界上最近几年发展起来的一项新技术，它成功的将射频识别技术和 IC 卡技术结合起来，结束了无源（卡中无电源）和免接触这一难题，是电子器件领域的一大突破。卡片在一定距离范围(通常为 5—10cm)靠近读写器表面，通过无线电波的传递来完成数据的读写操作。

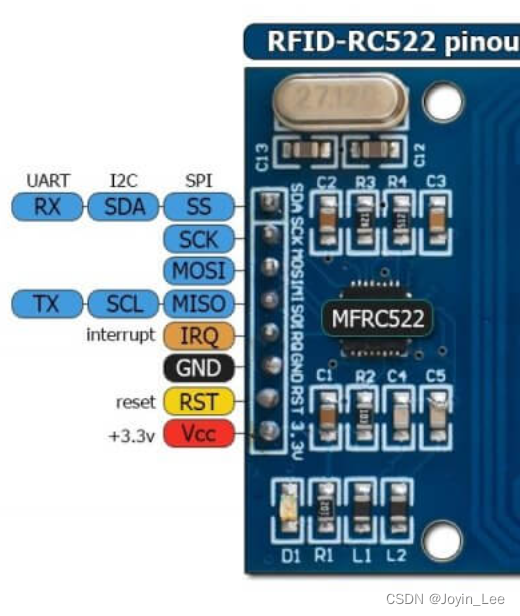

其可以由SPI，I2C，UART驱动，本笔记采用较为常用的SPI通信。

关于SPI通信相关内容，详见协议使用笔记SPI章节。

M1卡介绍

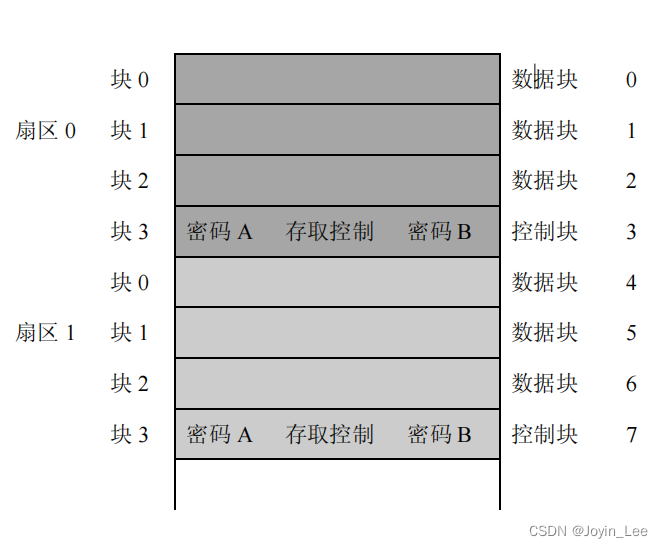

M1 卡分为 16 个扇区，每个扇区由 4 块（块 0、块 1、块 2、块 3）组成，（我们也将 16 个扇区的 64 个块按绝对地址编号为 0~63，存贮结构（其它扇区依此类推）如下图所示：

• 注意：由于扇区0用于存放厂商代码，已经固化，不可更改，因此我们不使用该扇区。

• 每个扇区的块 0、块 1、块 2 为数据块，可用于存贮数据。数据块可作两种应用：

  1、用作一般的数据保存，可以进行读、写操作。

  2、用作数据值，可以进行初始化值、加值、减值、读值操作。

M1卡工作原理

• 名词解释

读 (Read)：读一个块；

写 **(**Write）：写一个块；

加（Increment）：对数值块进行加值；

减（Decrement）：对数值块进行减值；

存储（Restore）：将块中的内容存到数据寄存器中；

传输（Transfer）：将数据寄存器中的内容写入块中；

中止（Halt）：将卡置于暂停工作状态。

• 每个扇区的块 3 为控制块，包括了密码 A、存取控制、密码 B。具体结构如下：

• 每个扇区的密码和存取控制都是独立的，可以根据实际需要设定各自的密码及存取控制。存取控制为 4 个字节，共 32 位，扇区中的每个块（包括数据块和控制块）的存取条件是由密码和存取控制共同决定的，在存取控制中每个块都有相应的三个控制位，定义如下：

块0	块1	块2	块3
C1_0	C1_1	C1_2	C1_3
C2_0	C2_1	C2_2	C2_3
C3_0	C3_1	C3_2	C3_3

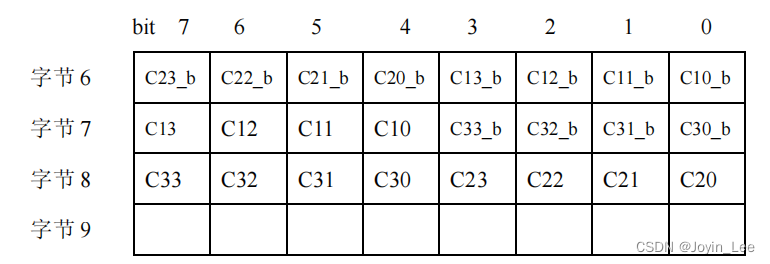

三个控制位以正和反两种形式存在于存取控制字节中，决定了该块的访问权限（如进行减值操作必须验证 KEY A，进行加值操作必须验证 KEY B，等等）。三个控制位在存取控制字节中的位置，以块 0 为例：

	7	6	5	4	3	2	1	0
字节6				C2_0_b				C1_0_b
字节7				C1_0				C3_0_b
字节8				C3_0				C2_0
字节9

其中C2_0_b表示C2_0取反

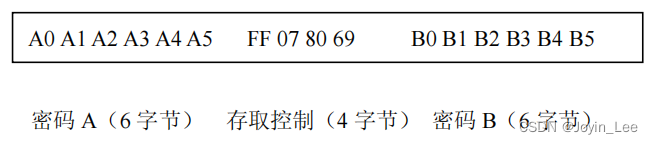

该四字节整体结构如下：

字节6-9位为上图控制块的存取控制，其中0和4代表块0的存取控制，1和5代表块1的存取控制，依此类推。

• 其中块0-块2的存取控制形式如下：

| 控制块 | 访问条件 |

C1_X	C2_X	C3_X	Read	Write	Increment	Decrement/Transfer/Restore
0	0	0	A/B	A/B	A/B	A/B
0	1	0	A/B	N	N	N
1	0	0	A/B	B	N	N
1	1	0	A/B	B	B	A/B
0	0	1	A/B	N	N	A/B
0	1	1	B	B	N	N
1	0	1	B	N	N	N
1	1	1	N	N	N	N

(注意：访问条件中填入的内容表示可访问项，其中 A/B 表示 密码A和密码B，A表示密码A，B表示密码B，N表示都不可访问)

例如：当块 x 的存取控制位 C1_x C2_x C3_x = 0 0 1 时，表示：

​ 1、通过密码A或密码B可读取块x中数据，但两个密码都不可写数据

​ 2、通过密码A或密码B都不能使块x中数据增加，但两个密码都可以使块x中数据减少、传送和恢复

• 块3与其它块不同，其访问形式如下：

| 控制块 | 密码A | 存取控制 | 密码B |

C1_3	C2_3	C3_3	Read	Write	Read	Write	Read	Write
0	0	0	N	A/B	A/B	N	A/B	A/B
0	1	0	N	N	A/B	N	A/B	N
1	0	0	N	B	A/B	N	N	B
1	1	0	N	N	A/B	N	N	N
0	0	1	N	A/B	A/B	A/B	A/B	A/B
0	1	1	N	B	A/B	B	N	B
1	0	1	N	N	A/B	B	N	N
1	1	1	N	N	A/B	N	N	N

(注意：密码A、存取控制、密码B填入读写性质，其中 A/B 表示 密码A和密码B，A表示密码A，B表示密码B，N表示都不可访问)

例如：当块 3 的存取控制位 C1_3 C2_3 C3_3 = 0 0 1 时，表示：

​ 1、密码 A：不可读，验证 KEYA 或 KEYB 正确后，可写（更改）

​ 2、存取控制：验证 KEYA 或 KEYB 正确后，可读、可写

​ 3、密码 B：验证 KEYA 或 KEYB 正确后，可读、可写

数据读写流程

• 复位应答

M1 射频卡的通讯协议和通讯波特率是定义好的，当有卡片进入读写器的操作范围时，读写器以特定的协议与它通讯，从而确定该卡是否为 M1 射频卡，即验证卡片的卡型。

• 防冲撞机制

当有多张卡进入读写器操作范围时，防冲突机制会从其中选择一张进行操作，未选中的则处于空闲模式等待下一次选卡，该过程会返回被选卡的序列号。

• 选择卡片

选择被选中的卡的序列号，并同时返回卡的容量代码。

• 三次互相确认

选定要处理的卡片之后，读写器就确定要访问的扇区号，并对该扇区密码进行密码校验，在三次相互认证之后就可以通过加密流进行通讯。（在选择另一扇区时，则必须进行另一扇区密码校验）

示例代码移植

如无示例代码，可以点此下载。

• 该代码为80C52的示例代码，使用着仅需将引脚设置为自己使用的引脚，调用自己的初始化函数，再解决几个类型不匹配的错误即可使用，移植过程过于简单，此处不再赘述。

示例函数调用说明

部分函数说明

void InitializeSystem(void);		//引脚初始化
void PcdReset(void);			    //硬件置位
void PcdAntennaOff(void);			//关闭天线
void PcdAntennaOn(void);			//开启天线
char PcdRequest(unsigned char req_code,unsigned char *pTagType)		//寻卡
char PcdAnticoll(unsigned char *pSnr)							  //防冲撞
char PcdSelect(unsigned char *pSnr)								  //选卡
char PcdAuthState(unsigned char auth_mode,unsigned char addr,unsigned char *pKey,unsigned char *pSnr)
    															//验证扇区密码
char PcdWrite(unsigned char addr,unsigned char *pData)				//写块
char PcdRead(unsigned char addr,unsigned char *pData)				//读块
char PcdBakValue(unsigned char sourceaddr, unsigned char goaladdr)	 //块备份
//具体流程参考示例代码
