前言

前一篇我们学习了怎么建立一个stm32的keil工程，下面我们来详细介绍GPIO

---

一、GPIO是什么？

1.简要介绍GPIO

 首先介绍一下GPIO，GPIO(General Input Output)是通用输入输出口，可配置为八种输入输出模式，引脚电平：0—3.3V，部分引脚容忍5V。

输出模式——可控制端口输出高低电平，用以驱动LED，控制蜂鸣器，模拟通信协议输出时序等；

输入模式——可读取端口的高低电平或电压，用于读取按键输入，外界模块电平信号输入，AOC电压采集，模拟通信协议接收数据等。

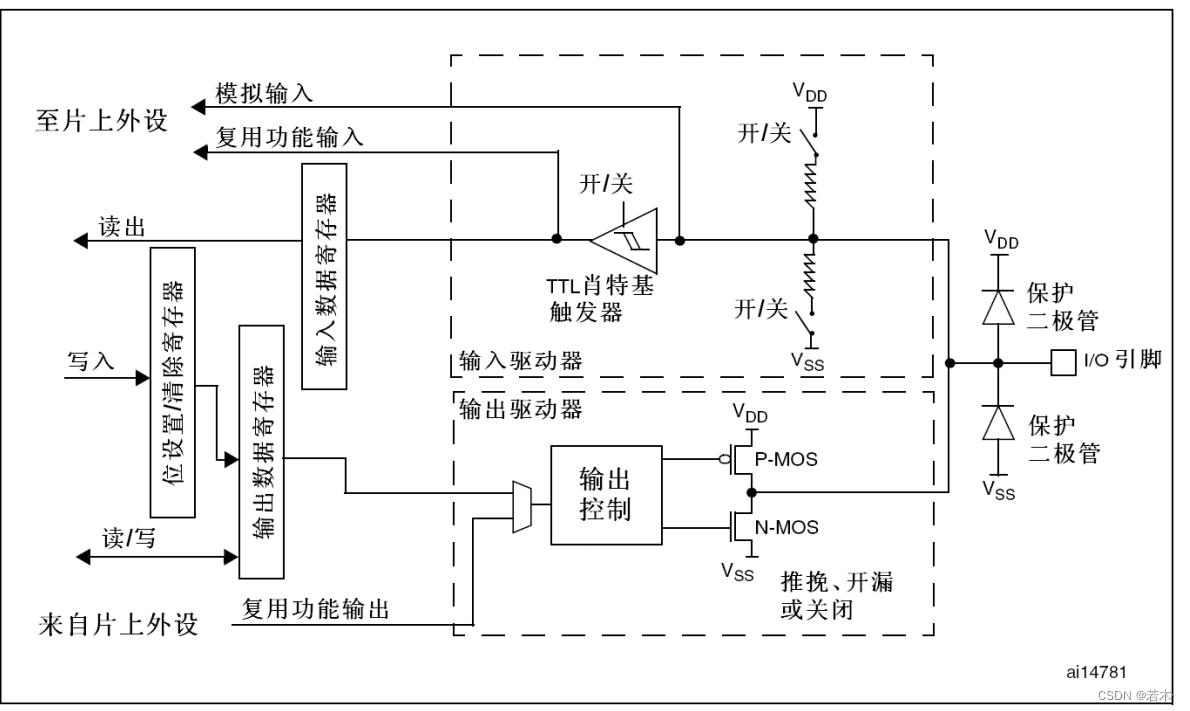

2.GPIO基本结构

二.GPIO的模式介绍 (四种输入四种输出)

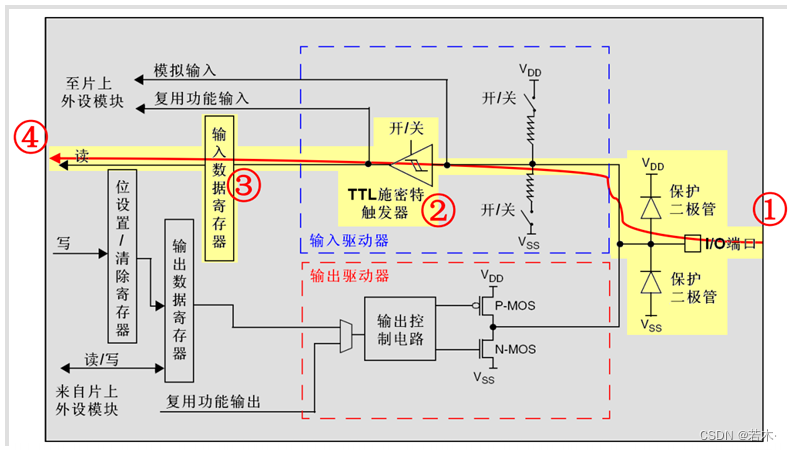

1.浮空输入_IN_FLOATING:



当GPIO采用浮空输入模式时，STM32的引脚状态是不确定的，I/O端口的电平信号直接进入输入数据寄存器。此时STM32得到的电平状态完全取决于GPIO外部的电平状态，所以说在GPIO外部的引脚悬空（无信号输入情况下）时，读取该端口的电平状态是个不确定的值。

通常用于IIC、USART。

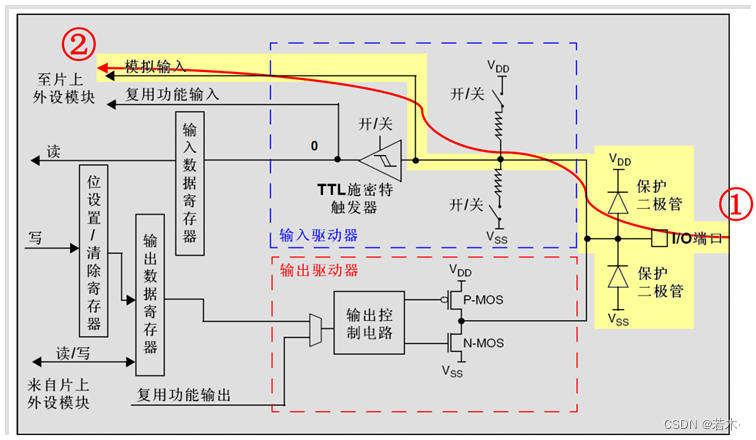

2. 模拟输入_AIN

这个很好理解，最常用的场合是ADC模拟输入，不像其他输入模式只有0和1，模拟输入模式可以读取到很细微变化的值，I/O端口的模拟信号（电压信号，而非电平信号）直接模拟输入到片上外设模块，比如ADC模块等。模拟信号一般：3.3v 5v 9v。

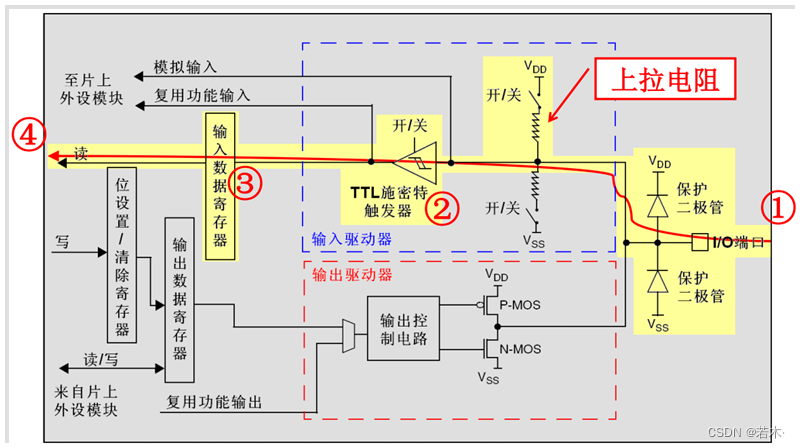

3带上拉输入_IPU



具有上升沿触发检测的外部中断模式 ，与前面介绍的浮空输入模式相比，仅仅是在数据通道上面，接入了一个上拉电阻，根据STM32的数据手册，这个上拉电阻阻值介于30K~50K 欧姆。同样，CPU可以随时在“输入数据寄存器”的另一端，通过内部的数据总线读出I/O 端口的电平变化的状态。

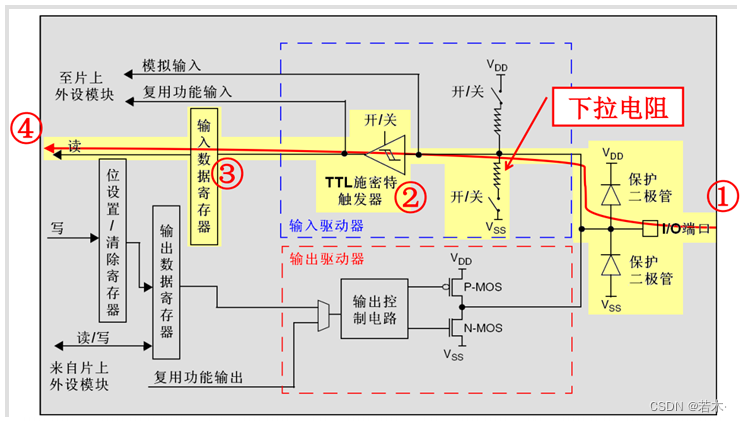

4 .带下拉输入_IPD



 下拉输入模式下，I/O端口的电平信号直接进入输入数据寄存器。但是在I/O端口悬空（在无信号输入）的情况下，输入端的电平保持在低电平；并且在I/O端口输入为高电平的时候，输入端的电平也是高电平。

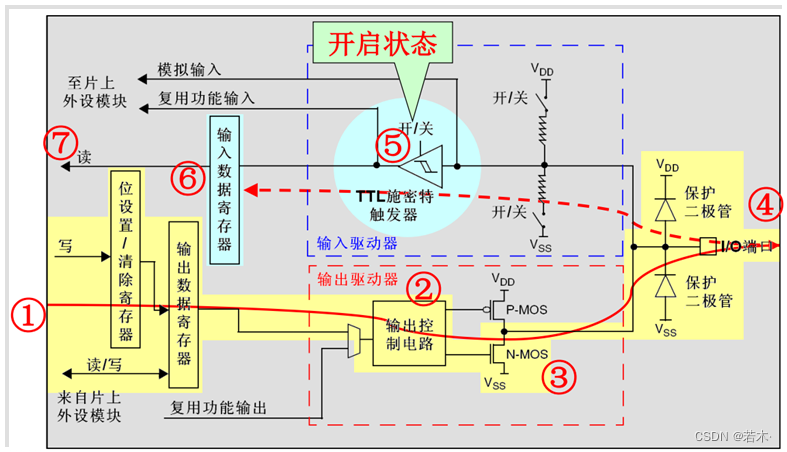

5.开漏输出_OUT_OD



开漏输出模式下（上拉电阻+N-MOS管），通过设置位设置/清除寄存器或者输出数据寄存器的值，途经N-MOS管，最终输出到I/O端口。

可以输出0和1，适用于电平不匹配场合，要得到高电平需要上拉电阻才行。

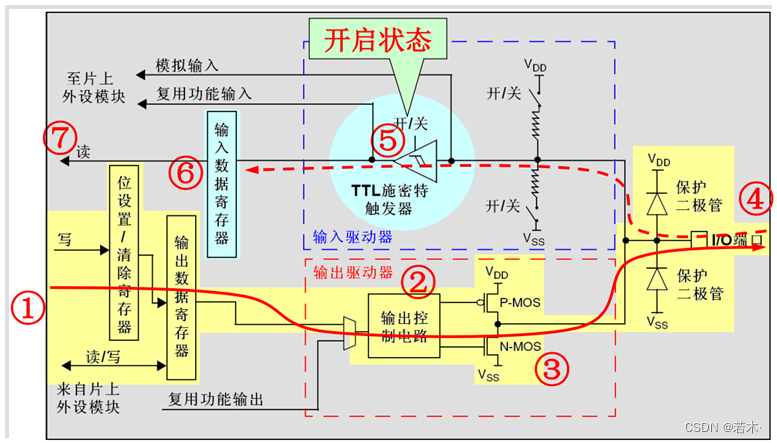

6.推挽输出_OUT_PP

 推挽输出模式下（P-MOS管+N-MOS管），通过设置位设置/清除寄存器或者输出数据寄存器的值，途经P-MOS管和N-MOS管，最终输出到I/O端口。

可以输出高低电平0和1，适用于双向IO使用。

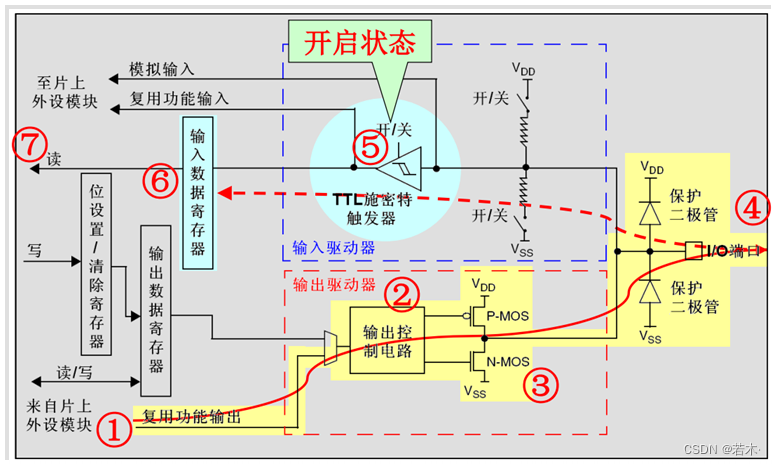

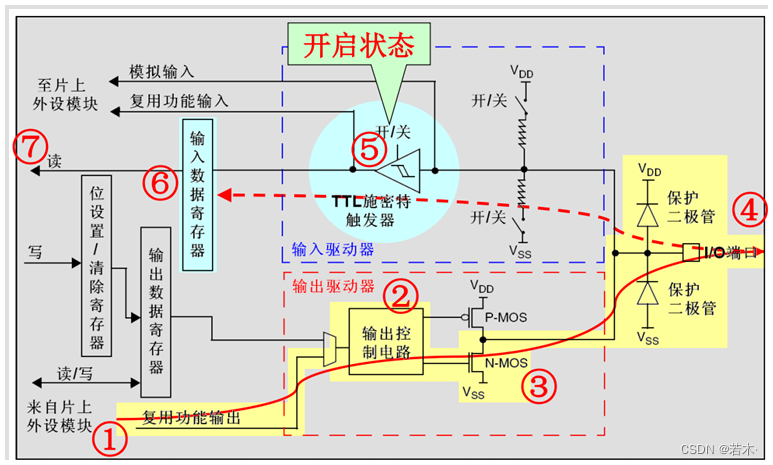

7.开漏复用输出_AF_OD

开漏复用输出模式，与开漏输出模式很是类似。只是输出的高低电平的来源，不是让CPU直接写输出数据寄存器，取而代之利用片上外设模块的复用功能输出来决定的。

8. 推挽复用输出_AF_PP

推挽复用输出模式，与推挽输出模式很是类似。只是输出的高低电平的来源，不是让CPU直接写输出数据寄存器，取而代之利用片上外设模块的复用功能输出来决定的。

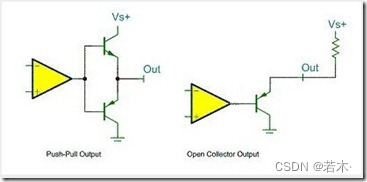

一句话区分开漏和推挽输出：

推挽输出高低电平都有驱动能力
开漏输出高电平无驱动能力，低电平有驱动能力

 三、GPIO的使用步骤

        1.第一步，使用RCC开启GPIO时钟：

        上代码：

	RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOC,ENABLE);开始RCC时钟

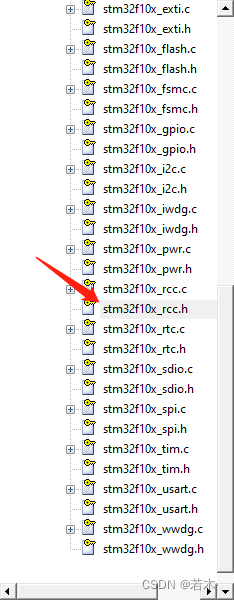

        详细步骤：在libraries中--stm32f10x_rcc.h中：

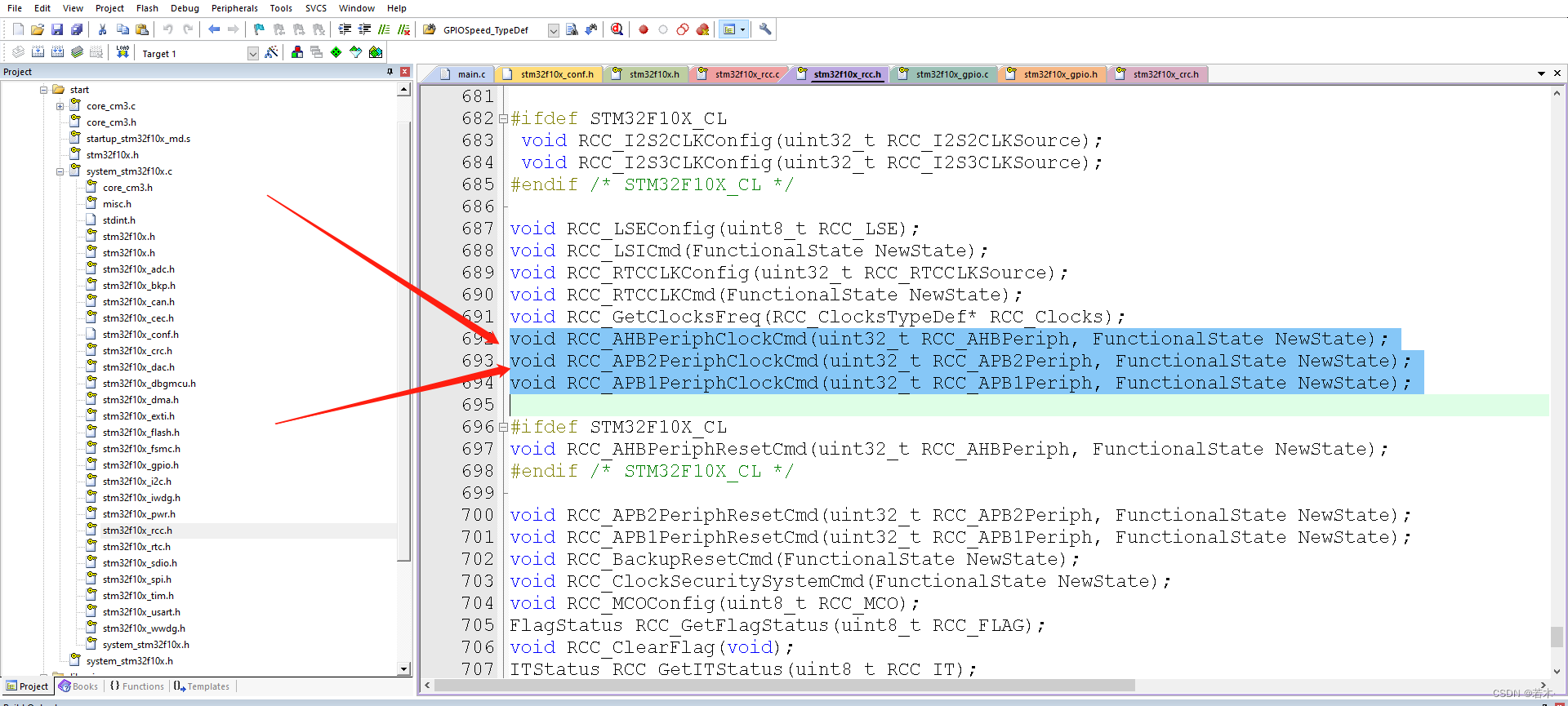

找到如下库函数的定义：

是关于GPIO的时钟开启库函数定义，选用哪一个取决于自己的项目需求

以APB2为例，转到函数定义：

直接上代码：

/**
  * @brief  Enables or disables the High Speed APB (APB2) peripheral clock.
  * @param  RCC_APB2Periph: specifies the APB2 peripheral to gates its clock.
  *   This parameter can be any combination of the following values:
  *     @arg RCC_APB2Periph_AFIO, RCC_APB2Periph_GPIOA, RCC_APB2Periph_GPIOB,
  *          RCC_APB2Periph_GPIOC, RCC_APB2Periph_GPIOD, RCC_APB2Periph_GPIOE,
  *          RCC_APB2Periph_GPIOF, RCC_APB2Periph_GPIOG, RCC_APB2Periph_ADC1,
  *          RCC_APB2Periph_ADC2, RCC_APB2Periph_TIM1, RCC_APB2Periph_SPI1,
  *          RCC_APB2Periph_TIM8, RCC_APB2Periph_USART1, RCC_APB2Periph_ADC3,
  *          RCC_APB2Periph_TIM15, RCC_APB2Periph_TIM16, RCC_APB2Periph_TIM17,
  *          RCC_APB2Periph_TIM9, RCC_APB2Periph_TIM10, RCC_APB2Periph_TIM11
  * @param  NewState: new state of the specified peripheral clock.
  *   This parameter can be: ENABLE or DISABLE.
  * @retval None
  */
void RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewState)
{
  /* Check the parameters */
  assert_param(IS_RCC_APB2_PERIPH(RCC_APB2Periph));
  assert_param(IS_FUNCTIONAL_STATE(NewState));
  if (NewState != DISABLE)
  {
    RCC->APB2ENR |= RCC_APB2Periph;
  }
  else
  {
    RCC->APB2ENR &= ~RCC_APB2Periph;
  }
}

根据使用的I/O确定第一个函数参数，然后ENABLE为第二参数；

时钟启动成功。

2.第二步，使用GPIO_Init函数初始化GPIO：

上代码：

GPIO_Init(GPIOA,&GPIO_InitStructure);

详细步骤：转到GPIO_Init函数定义：

/**
  * @brief  Initializes the GPIOx peripheral according to the specified
  *         parameters in the GPIO_InitStruct.
  * @param  GPIOx: where x can be (A..G) to select the GPIO peripheral.
  * @param  GPIO_InitStruct: pointer to a GPIO_InitTypeDef structure that
  *         contains the configuration information for the specified GPIO peripheral.
  * @retval None
  */
void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct)
{
  uint32_t currentmode = 0x00, currentpin = 0x00, pinpos = 0x00, pos = 0x00;
  uint32_t tmpreg = 0x00, pinmask = 0x00;
  /* Check the parameters */
  assert_param(IS_GPIO_ALL_PERIPH(GPIOx));
  assert_param(IS_GPIO_MODE(GPIO_InitStruct->GPIO_Mode));
  assert_param(IS_GPIO_PIN(GPIO_InitStruct->GPIO_Pin));

根据使用的I/O确定第一个函数参数，以GPIOA为例，因此第一个参数为GPIOA，根据函数定义，第二个参数需要定义结构体；

上代码：

GPIO_InitTypeDef GPIO_InitStructure;
定义结构体，如果报错268，可以把该行放在RCC时钟上边，放在RCC下边的话需要在编译器魔术棒-C/C++改为C99
GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;//推挽输出
GPIO_InitStructure.GPIO_Pin=GPIO_Pin_13;
GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;

第一行声明结构体后，在下边引出结构体的三个内容 ，下边详细介绍方法:

首先第一个GPIO_Mode

GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;//推挽输出

转到GPIO_Mode定义：

 GPIOMode_TypeDef GPIO_Mode;
  /*!< Specifies the operating mode for the selected pins.
           This parameter can be a value of @ref GPIOMode_TypeDef*/

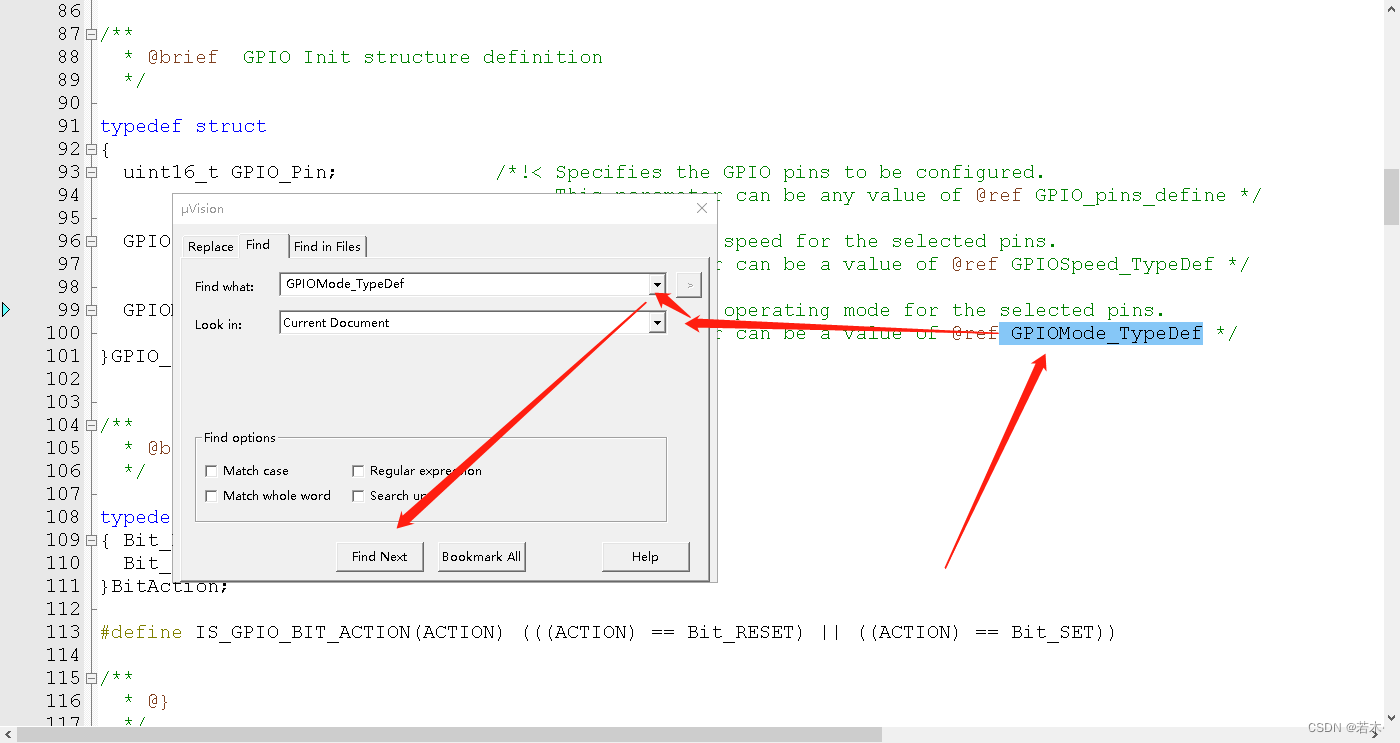

继续转到  GPIOMode_TypeDef：

是一个枚举 ：

/**
  * @brief  Configuration Mode enumeration
  */

typedef enum
{ GPIO_Mode_AIN = 0x0,
  GPIO_Mode_IN_FLOATING = 0x04,
  GPIO_Mode_IPD = 0x28,
  GPIO_Mode_IPU = 0x48,
  GPIO_Mode_Out_OD = 0x14,
  GPIO_Mode_Out_PP = 0x10,
  GPIO_Mode_AF_OD = 0x1C,
  GPIO_Mode_AF_PP = 0x18
}GPIOMode_TypeDef;

根据项目需求选择，以推挽输出为例：选择  GPIO_Mode_Out_PP，因此，Mode搞定。

GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;//推挽输出

同理操作 ：GPIO_Pin和GPIO_Speed；

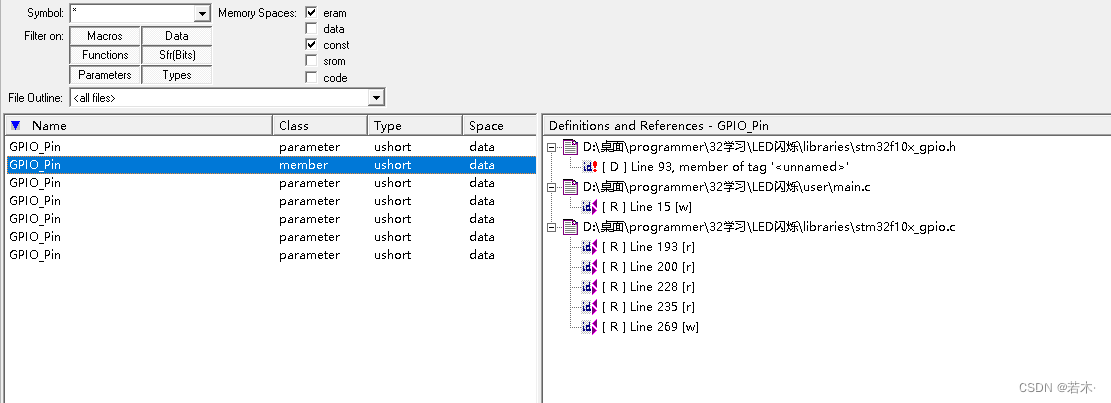

需要注意的是，转GPIO_Pin定义时选择member，如下图：

 全部写好后，结构体定义完成


	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 ;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz ;

由此，GPIO_Init就写好了：

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 ;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz ;
	GPIO_Init(GPIOA,&GPIO_InitStructure);
	//到上边为止，GPIO初始化完成

 3.第三步，使用输出和输入的函数控制GPIO口，以点LED为例：

先上代码：

	GPIO_SetBits(GPIOC,GPIO_Pin_13);//将PC13号口置为高电平		（灯灭）
	GPIO_ResetBits(GPIOC,GPIO_Pin_13);//将PC13号口置为低电平 （灯亮）

转到函数定义根据项目需求写参数即可，就不详细介绍了，下一期详细讲解控制LED的操作

至此,GPIO介绍完成。

---
