实际测量硬件电路仪器的使用

1.万用表

例如数字万用表 TY520：数字万用表的功能介绍以及使用方法_哔哩哔哩_bilibili

对于焊接好的PCB版：如果你有用到集成芯片，不是单个晶体管那种，上电之前可以用万用表检查一遍，方法如下:

万用表调到二极管挡，把红表笔接电路板的GND，用黑表笔去测量跟芯片管脚有连接的每一个net，焊接正常的管脚(GND管脚除外)应该有个压降通常在0.2到1.4V不等。

如果某个管脚测不到压降，应该考虑是虚焊了，如果某芯片所有管脚都测不到压降，则这颗芯片的GND虚焊了，若某个不是GND的管脚压降为0，则对地短路了。

这种方法的原理是芯片设计中每个非GND的管脚都会有防静电设计，管脚内部有个正极接地的齐纳管，所以就会有个反向压降。

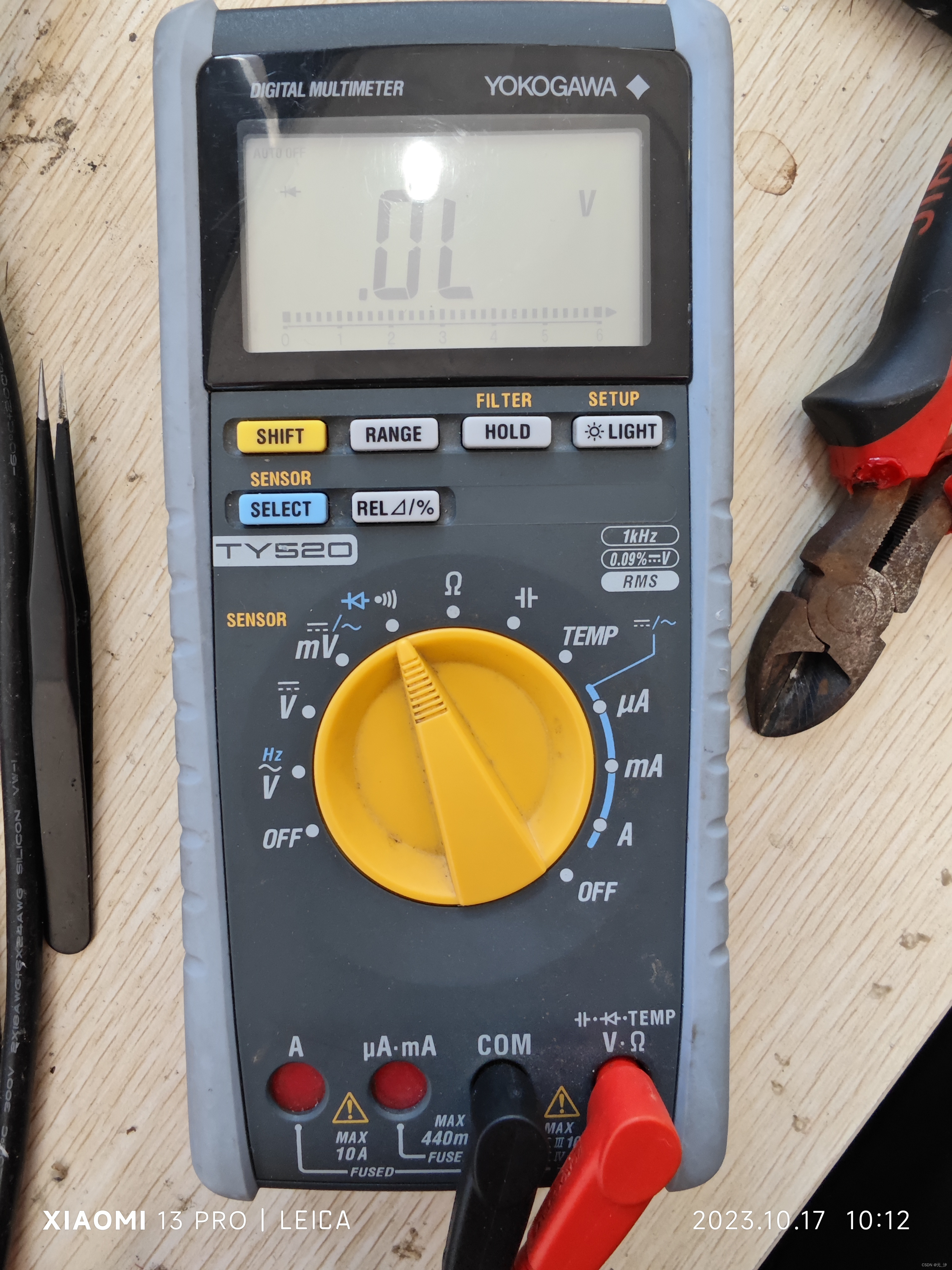

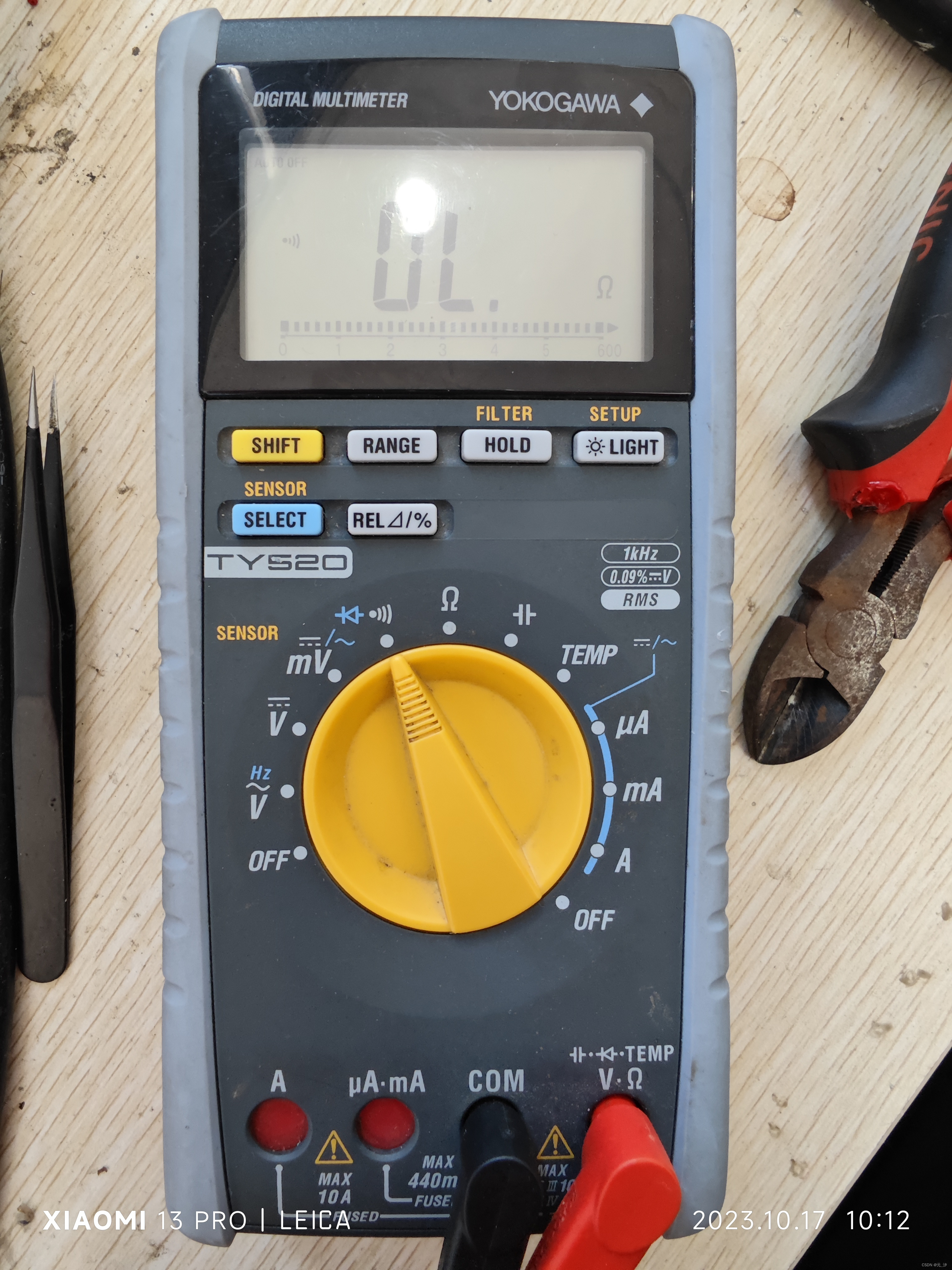

二极管挡与蜂鸣档（测通断）为同一挡位，需要通过SELECT按钮进行调节，如下图所示：

 2.函数（信号）发生器

3.函数信号发生器的基本使用方法_哔哩哔哩_bilibili

不要忘记把OUT按钮打开，才有波形输出。

设置赋值为5V，波形则直接为正负2.5V，想要设置为初始值和脉冲值则需设置高低电平。

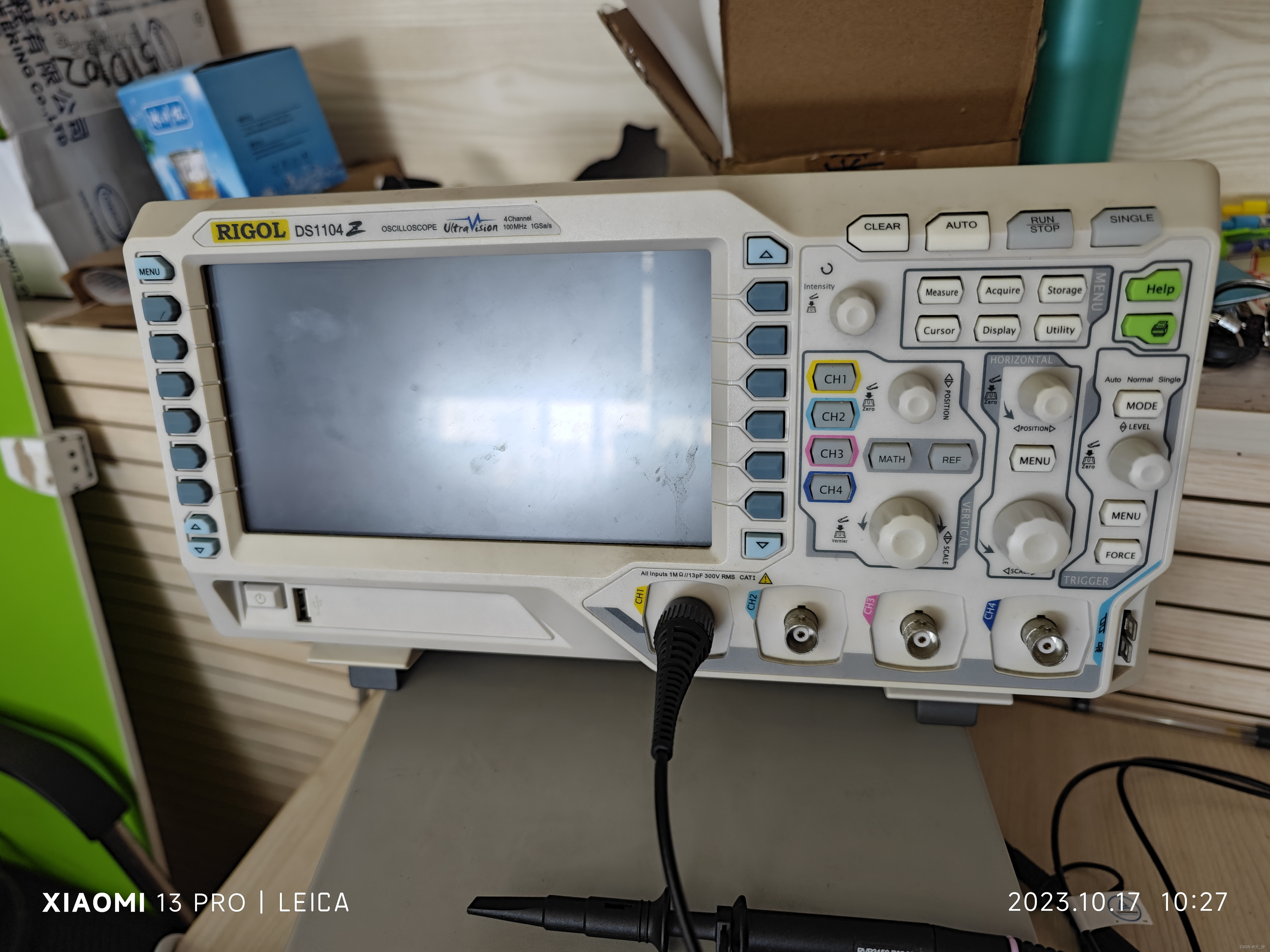

3.示波器

4.双通道示波器的基本使用方法_哔哩哔哩_bilibili

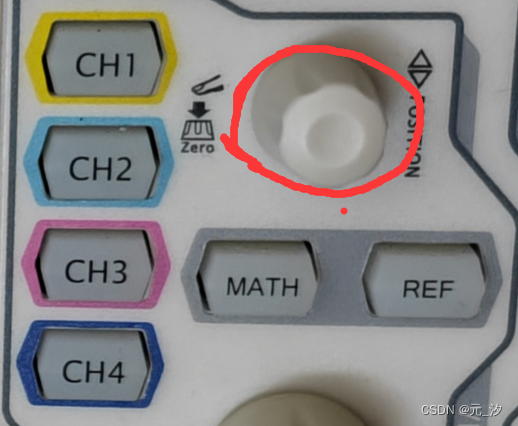

在需要进行测量时点击AUTO按钮，仪器会自动将波形放置在横轴附近以供观察，也会自动调节POS（position）按钮，会影响观测的波形幅度，所以要转动旋钮时POS值为0，则能够看到准确的波形。
