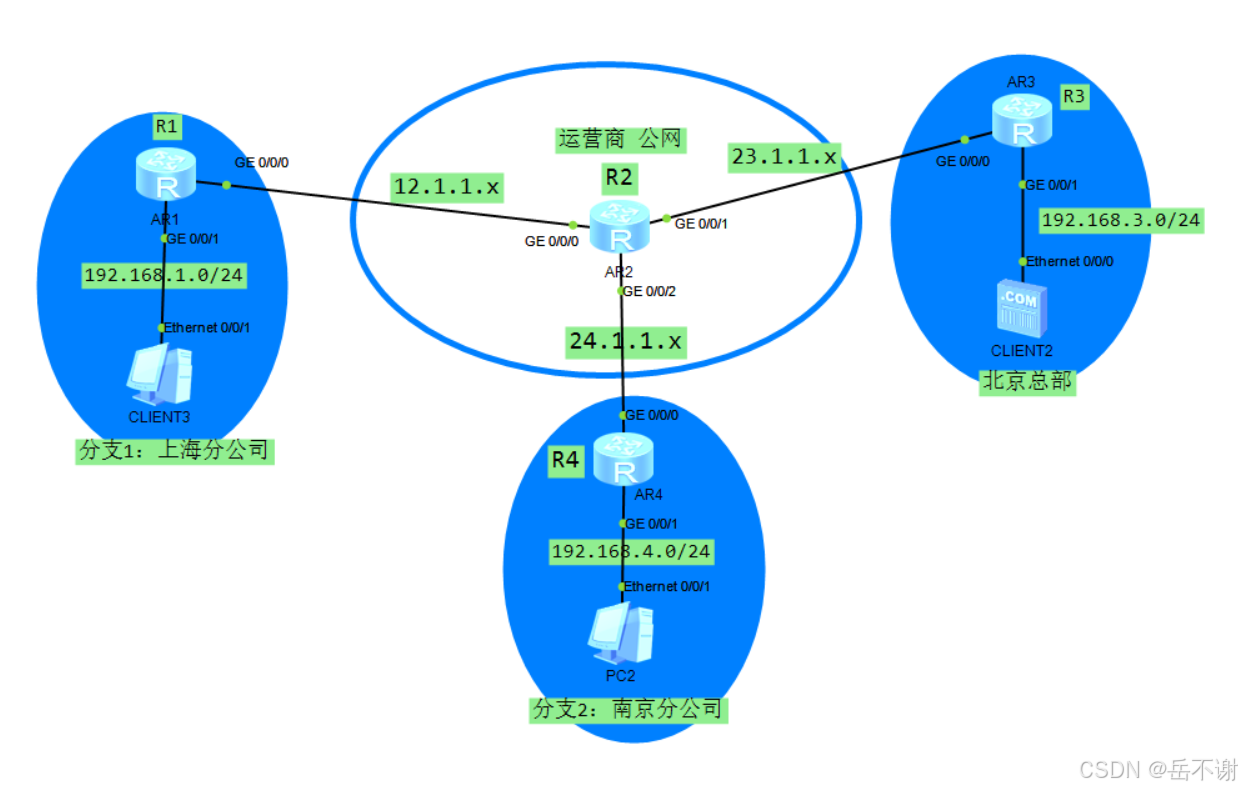

1.基础配置

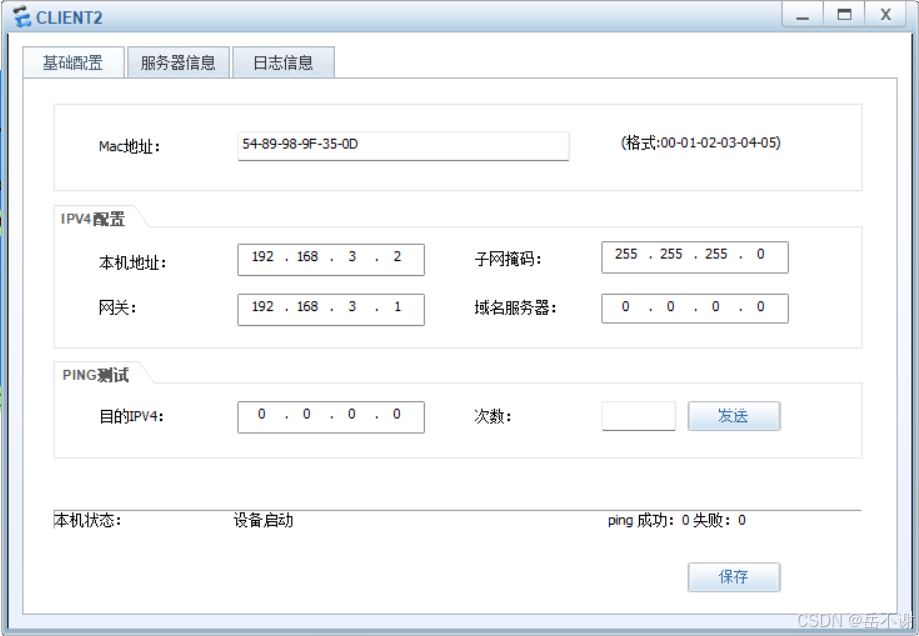

CLIENT2：

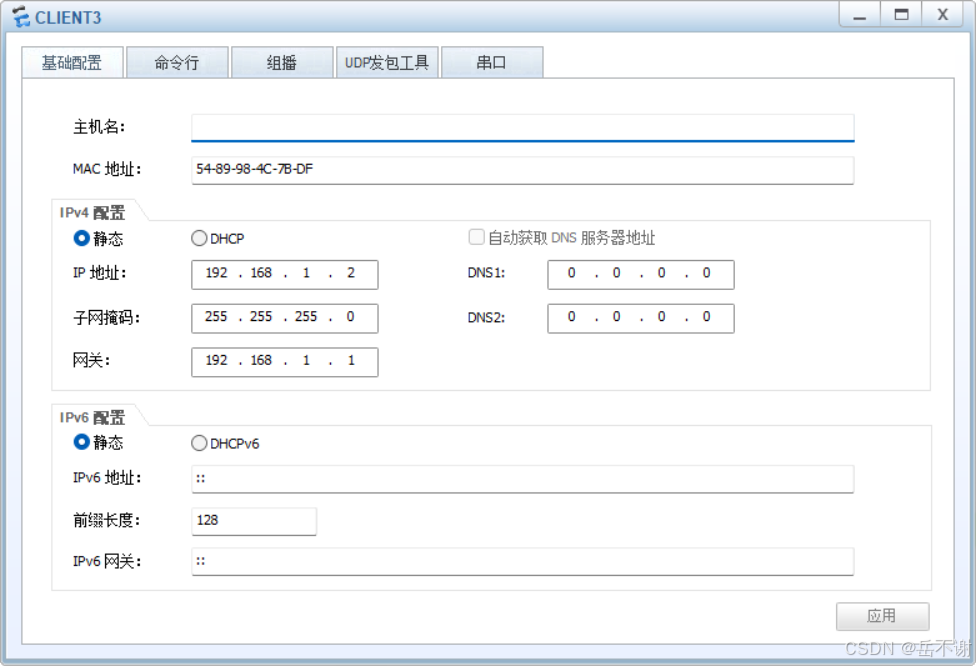

CLIENT3：

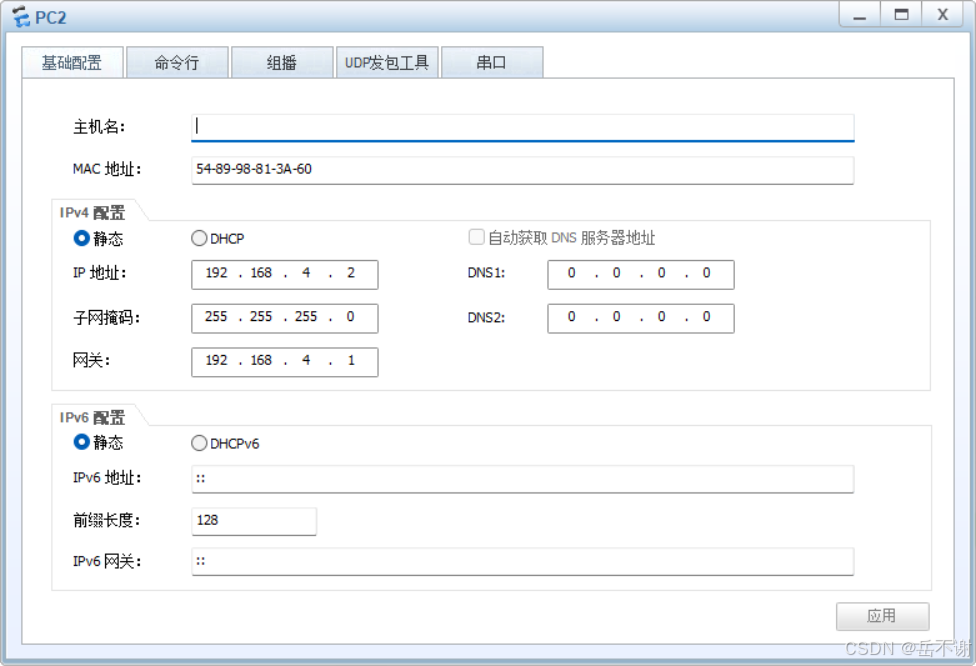

PC2：

R1：

interface GigabitEthernet0/0/0

 ip address 12.1.1.1 255.255.255.0

interface GigabitEthernet0/0/1

 ip address 192.168.1.1 255.255.255.0

R2：

interface GigabitEthernet0/0/0

 ip address 12.1.1.2 255.255.255.0

interface GigabitEthernet0/0/1

 ip address 23.1.1.2 255.255.255.0

interface GigabitEthernet0/0/2

 ip address 24.1.1.2 255.255.255.0

R3：

interface GigabitEthernet0/0/0

 ip address 23.1.1.3 255.255.255.0

interface GigabitEthernet0/0/1

 ip address 192.168.3.1 255.255.255.0

R4：

interface GigabitEthernet0/0/0

 ip address 24.1.1.4 255.255.255.0

interface GigabitEthernet0/0/1

 ip address 192.168.4.1 255.255.255.0:

2.配置缺省路由确保两边的公网地址可达

R1：ip route-static 0.0.0.0 0 12.1.1.2

R3：ip route-static 0.0.0.0 0 23.1.1.2

R4：ip route-static 0.0.0.0 0 24.1.1.2

3.在总部R3上创建安全提议以及安全策略：对数据加密和认证的一个方案（认证算法、加密算法、以及隧道封装模式 、IKE版本、认证密码等等）

3.1创建安全提议aa

[R3]ipsec proposal aa

注意：

（1）AH 只能用来做认证和校验    ESP 既能用来做认证、校验也能用来做数据加密

（2）AH 可以选择认证算法        ESP可以选择认证和加密两类算法

默认封装方式：默认采用esp模式的隧道封装

相应esp认证算法：MD5-HMAC-96 esp

加密算法：DES

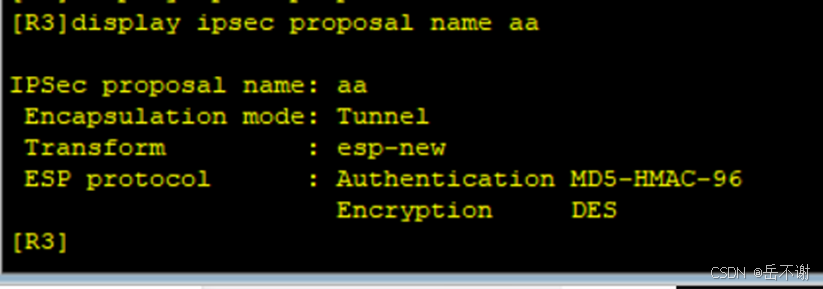

display ipsec proposal name aa

3.2创建IKE安全提议

[R3]ike proposal 5

3.3创建到达上海的IKE对等体，引用IKE安全提议

[R3]ike peer ShangHai v2

[R3-ike-peer-ShangHai]pre-shared-key cipher huawei

[R3-ike-peer-ShangHai]ike-proposal 5

[R3-ike-peer-ShangHai]quit

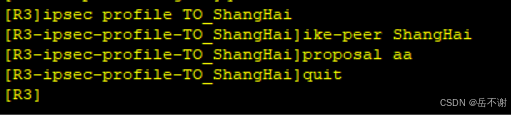

3.4创建到达上海的ipsec配置文件，调用ike对等体和安全提议aa

[R3]ipsec profile TO_ShangHai

[R3-ipsec-profile-TO_ShangHai]ike-peer ShangHai

[R3-ipsec-profile-TO_ShangHai]proposal aa

[R3-ipsec-profile-TO_ShangHai]quit

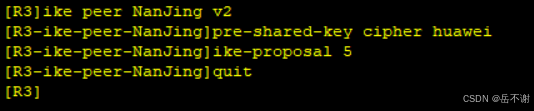

3.5创建到达南京的IKE对等体，引用IKE安全提议

ike peer NanJing v2

pre-shared-key cipher huawei

ike-proposal 5

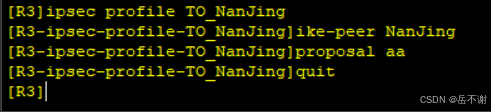

3.6创建到达南京的ipsec配置文件，调用ike对等体和安全提议aa

ipsec profile TO_NanJing

ike-peer NanJing

proposal aa

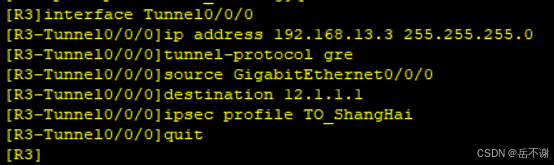

3.7创建GRE隧道接口并将ipsec vpn策略文件调用到隧道口

interface Tunnel0/0/0

ip address 192.168.13.3 255.255.255.0

tunnel-protocol gre

source GigabitEthernet0/0/0

destination 12.1.1.1

ipsec profile TO_ShangHai

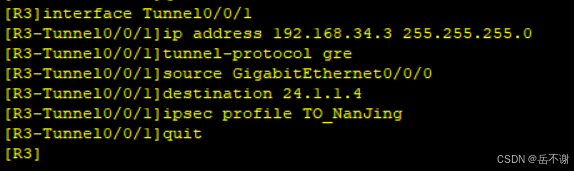

interface Tunnel0/0/1

ip address 192.168.34.3 255.255.255.0

tunnel-protocol gre

source GigabitEthernet0/0/0

destination 24.1.1.4

ipsec profile TO_NanJing

4.配置上海分支R1

4.1创建安全提议以及安全策略：对数据加密和认证的一个方案（认证算法、加密算法、以及隧道封装模式 、IKE版本、认证密码等等）

ipsec proposal aa

4.2创建IKE安全提议

ike proposal 5

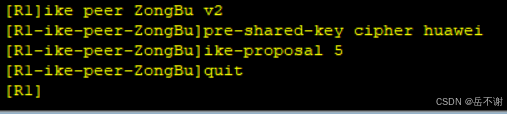

4.3创建到达总部的IKE对等体，引用IKE安全提议

ike peer ZongBu v2

pre-shared-key cipher huawei

ike-proposal 5

quit

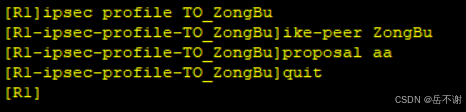

4.4创建到达总部的ipsec配置文件，调用ike对等体和安全提议aa

ipsec profile TO_ZongBu

ike-peer ZongBu

proposal aa

quit

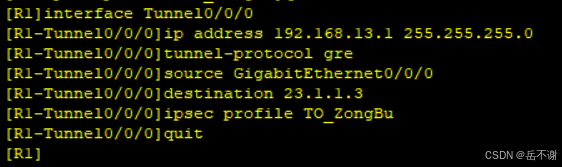

4.5创建GRE隧道接口并将ipsec vpn策略文件调用到隧道口

interface Tunnel0/0/0

ip address 192.168.13.1 255.255.255.0

tunnel-protocol gre

source GigabitEthernet0/0/0

destination 23.1.1.3

ipsec profile TO_ZongBu

5.配置南京分支R4

5.1创建安全提议以及安全策略：对数据加密和认证的一个方案（认证算法、加密算法、以及隧道封装模式 、IKE版本、认证密码等等）

ipsec proposal aa

5.2创建IKE安全提议

ike proposal 5

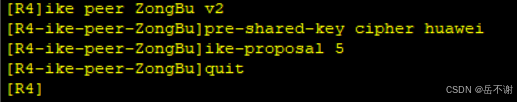

5.3创建到达总部的IKE对等体，引用IKE安全提议

ike peer ZongBu v2

pre-shared-key cipher huawei

ike-proposal 5

quit

5.4创建到达总部的ipsec配置文件，调用ike对等体和安全提议aa

ipsec profile TO_ZongBu

ike-peer ZongBu

proposal aa

quit

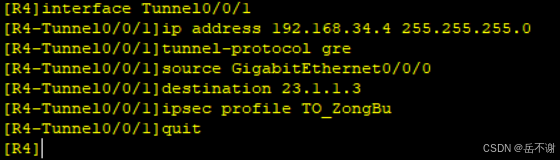

5.5创建GRE隧道接口并将ipsec vpn策略文件调用到隧道口

interface Tunnel0/0/1

ip address 192.168.34.4 255.255.255.0

tunnel-protocol gre

source GigabitEthernet0/0/0

destination 23.1.1.3

ipsec profile TO_ZongBu

quit

6. 配置动态路由协议（或者静态也可以）

在这里不能去宣告公网接口的IP地址，只需要宣告隧道接口的和内网的。

6.1配置R1的ospf

ospf 1

area 0

network 192.168.1.0 0.0.0.255

network 192.168.13.0 0.0.0.255

quit

quit

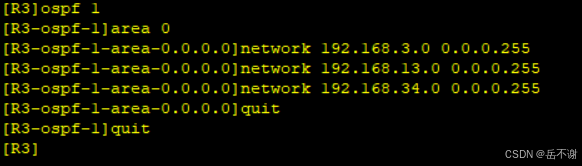

6.2配置R3的ospf

ospf 1

area 0

network 192.168.3.0 0.0.0.255

network 192.168.13.0 0.0.0.255

network 192.168.34.0 0.0.0.255

quit

quit

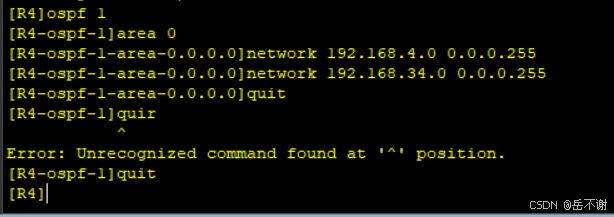

6.3配置R4的ospf

ospf 1

area 0

network 192.168.4.0 0.0.0.255

network 192.168.34.0 0.0.0.255

quit

quit

7.配置验证

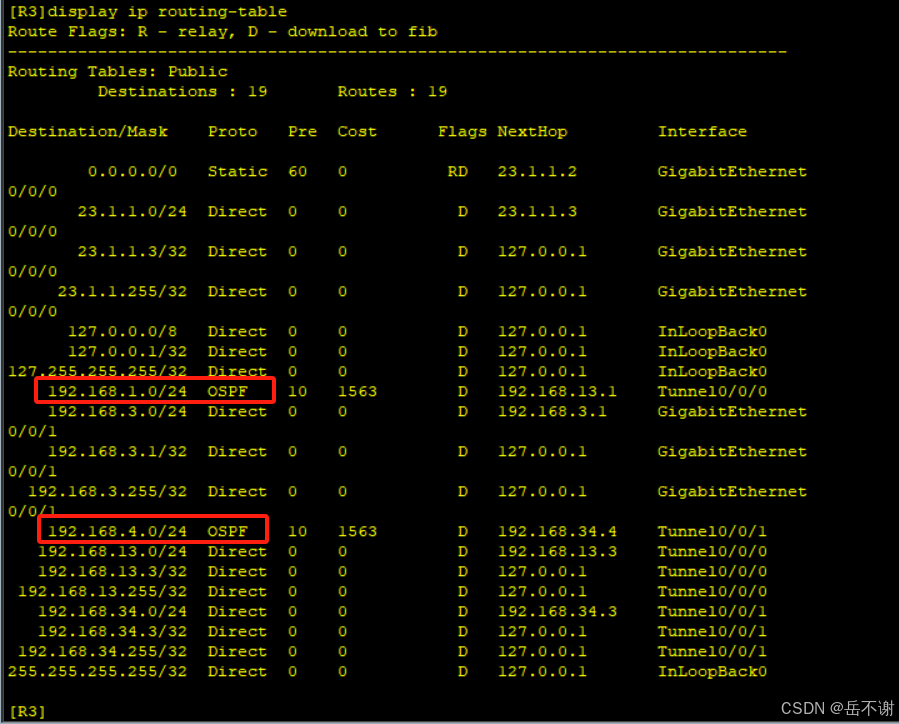

7.1配置完OSPF查看路由表信息

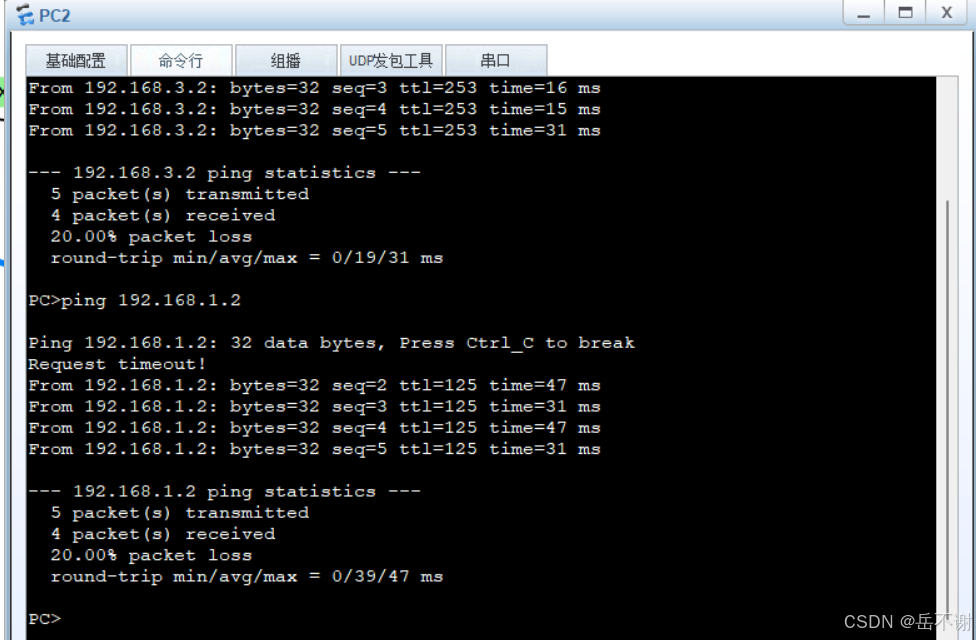

7.2南京：PC可以访问总部和上海分公司访问上海时需经过总部中转。也可以在分支之间搭建vpn避免分支互访时绕行总部。

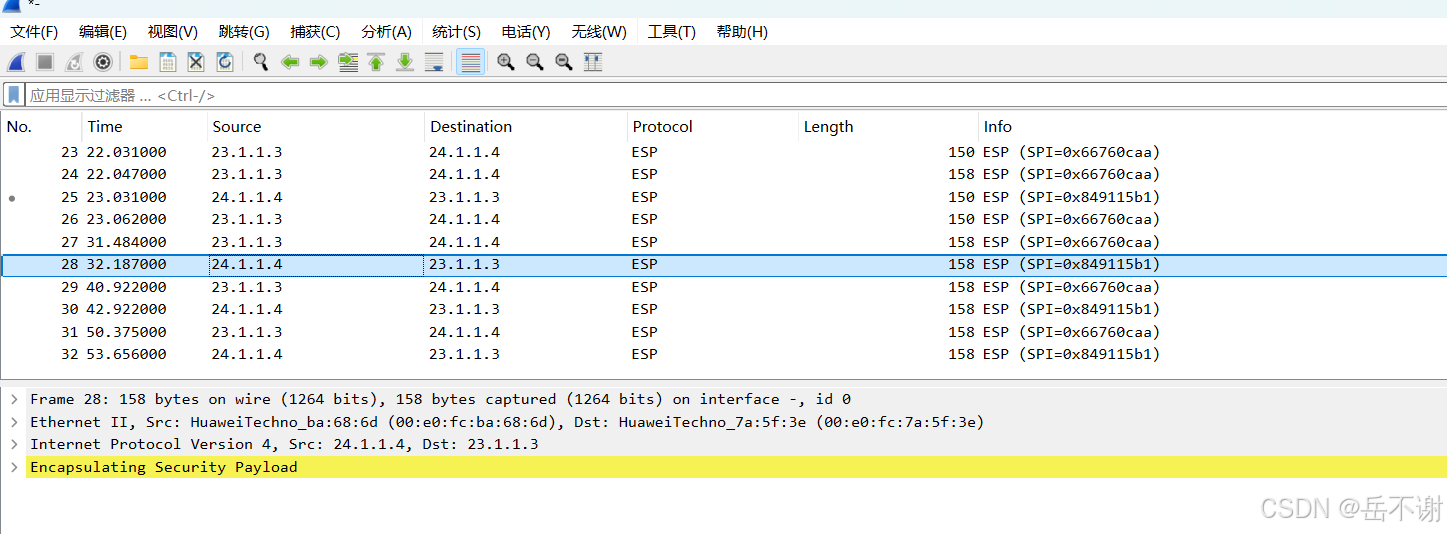

可以在R4上的G0/0/0进行抓包分析，在ping 192.168.1.2时，发现数据包从24.1.1.4去往23.1.1.3，之后通过R3再去转发给R1实现互访。

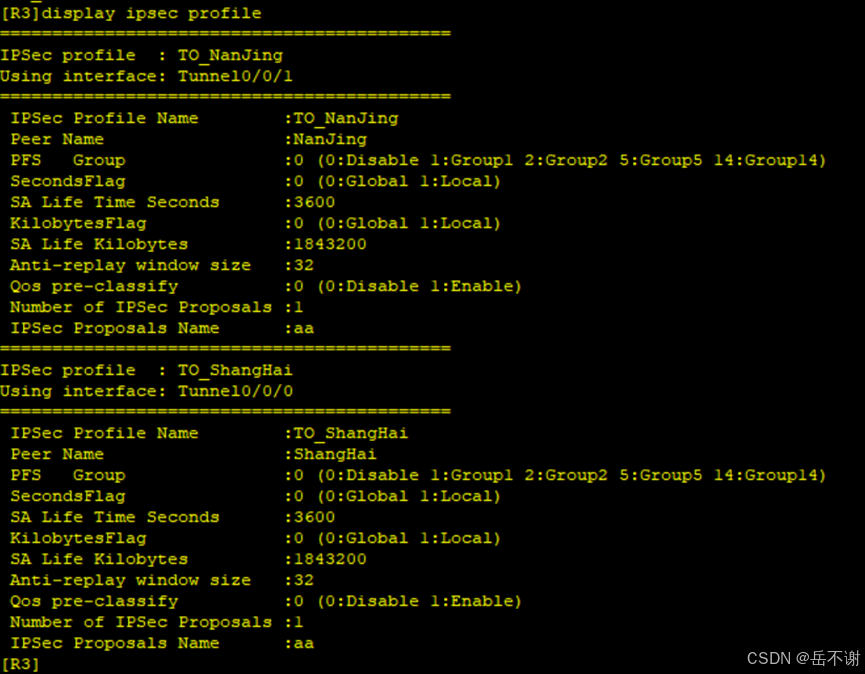

7.3查看ipsec配置文件

display ipsec profile

7.4查看安全联盟sa

display ipsec sa brief

两个安全联盟（一对）：安全联盟是单向的

注意：模拟器有bug ，配置完成后不要重置ipsecsa，不要重启单个路由器，否则会出现不通现象！！如果要重启，可以尝试关掉后全部重启！！
