LTspice仿真:二极管稳压器电路

最新推荐文章于 2024-11-05 11:55:41 发布
最新推荐文章于 2024-11-05 11:55:41 发布
阅读量1.1k 收藏
点赞数 3
文章标签： 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_62964306/article/details/134697571
版权

目标：实现9V输入，5V输出

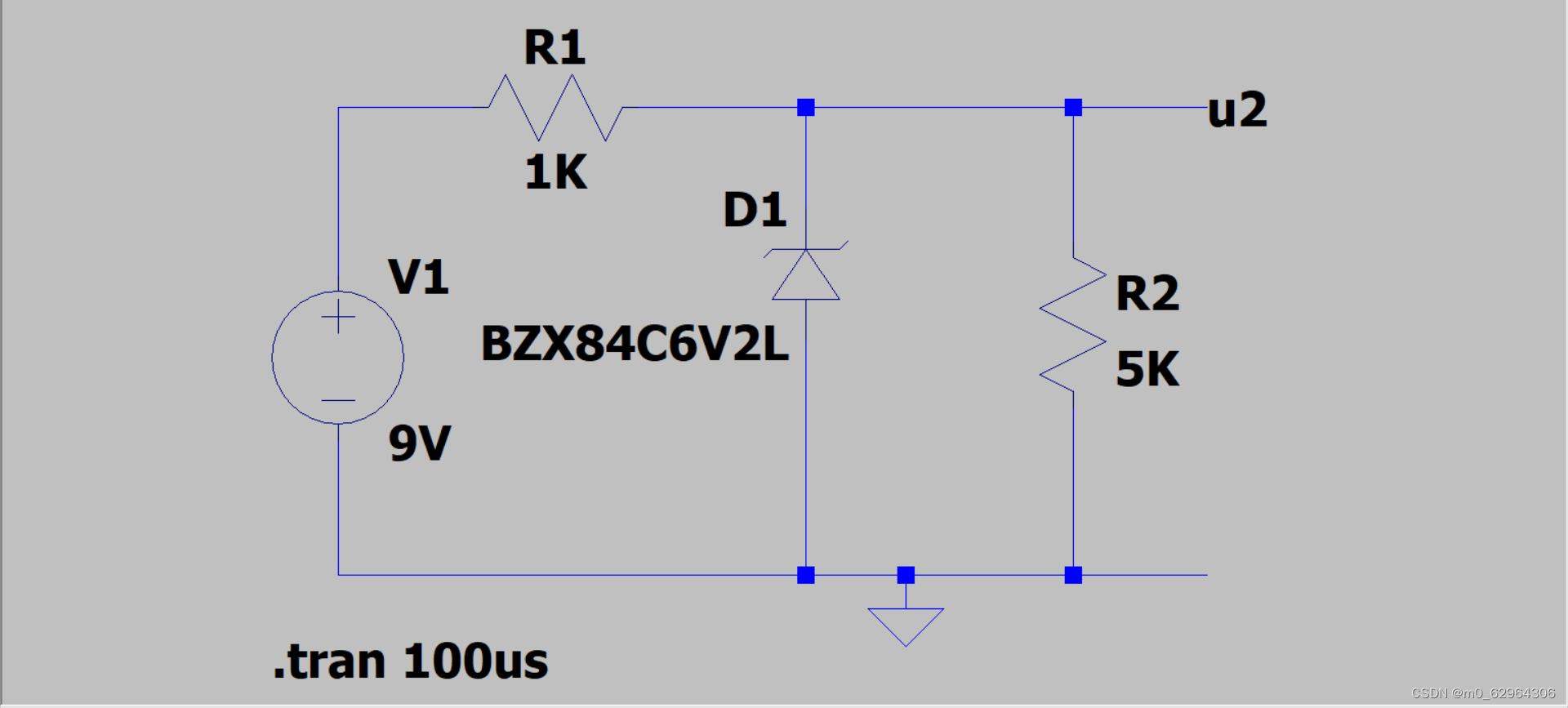

一、简单的稳压电路

其中，我选择的是BZX84C6V2L的二极管，其标准稳定电压为：6.2V。

具体操作流程为：按F2，找到对应的元器件；其中二极管可以按鼠标右键打开该器件的参数设置，然后点击‘Pick New
