前言

理论上，下面大部分操作都可以在ENVI中找到类似操作，这里仅以ENVI Classic为例进行实操。

01 实验要求

1.1 设置ENVI

1.2 打开图像，显示单波段图像、显示彩色图像、显示矢量数据、矢量数据与图像数据叠加

显示

1.3 窗口连接

1.4 图像格式转换（自行定义转入转出格式）

1.5 将所给实验数据中的b1、b2、...、b7等7个单波段数据合并为一个图像文件

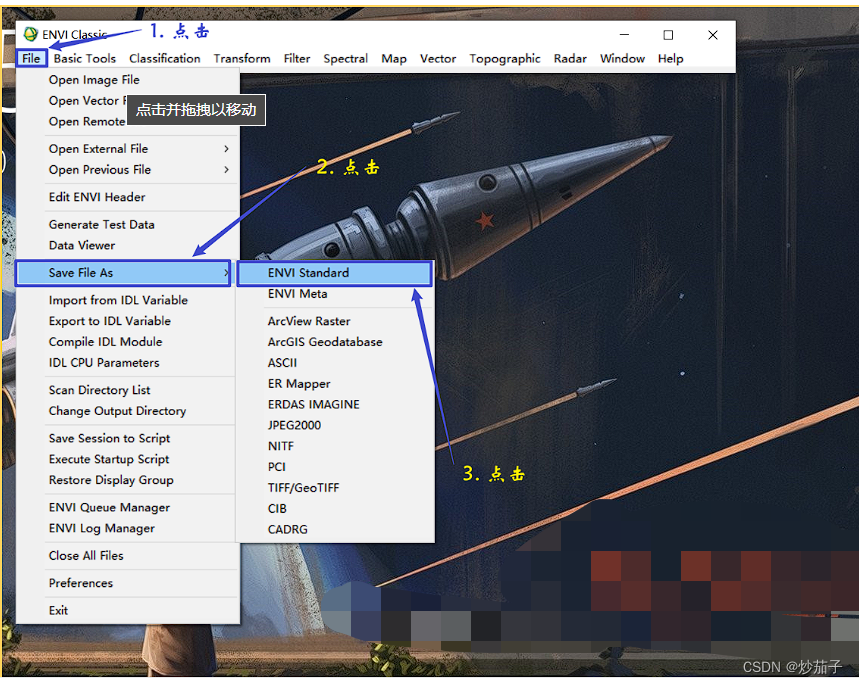

提示：file——save file as——ENVI standard

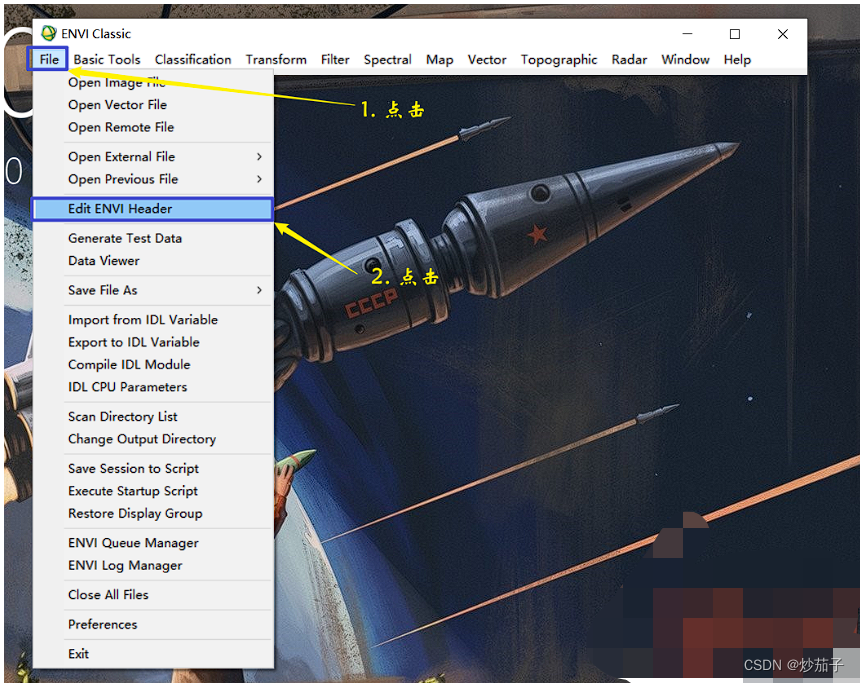

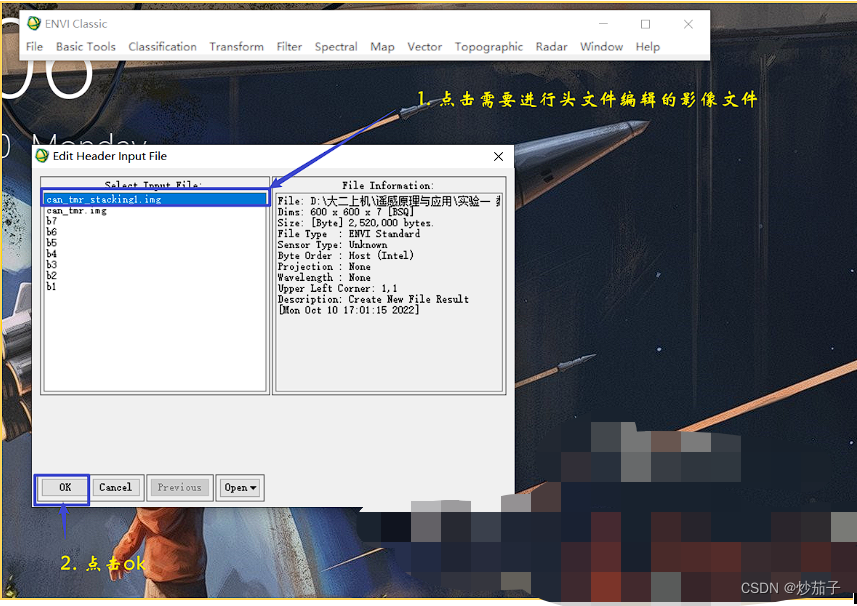

1.6 将第5部分合成的图像的头文件进行编辑，输入如下信息：

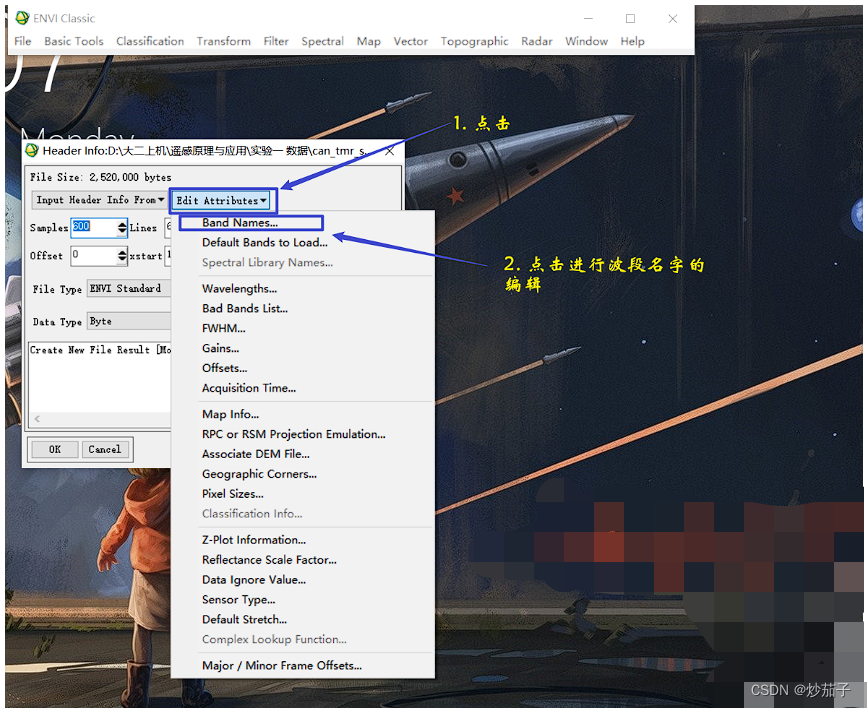

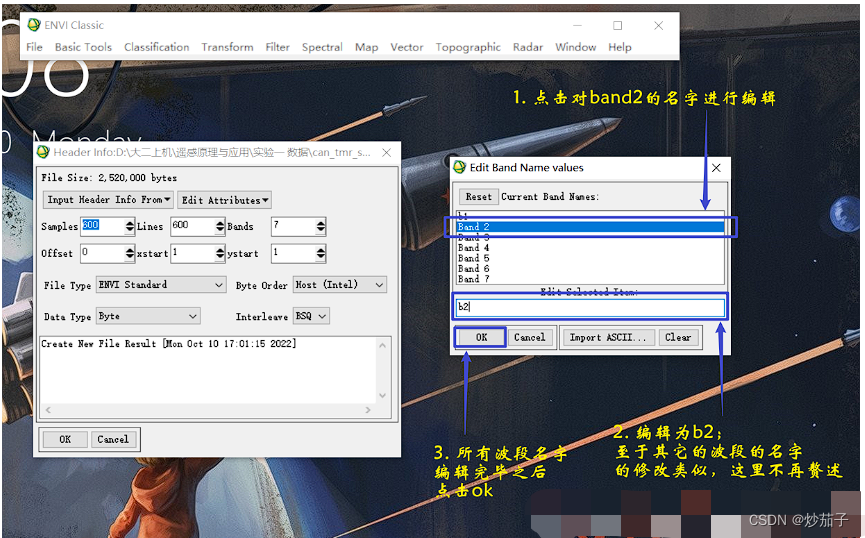

1.6.1 波段名称：b1,b2,b3,b4,b5,b6,b7

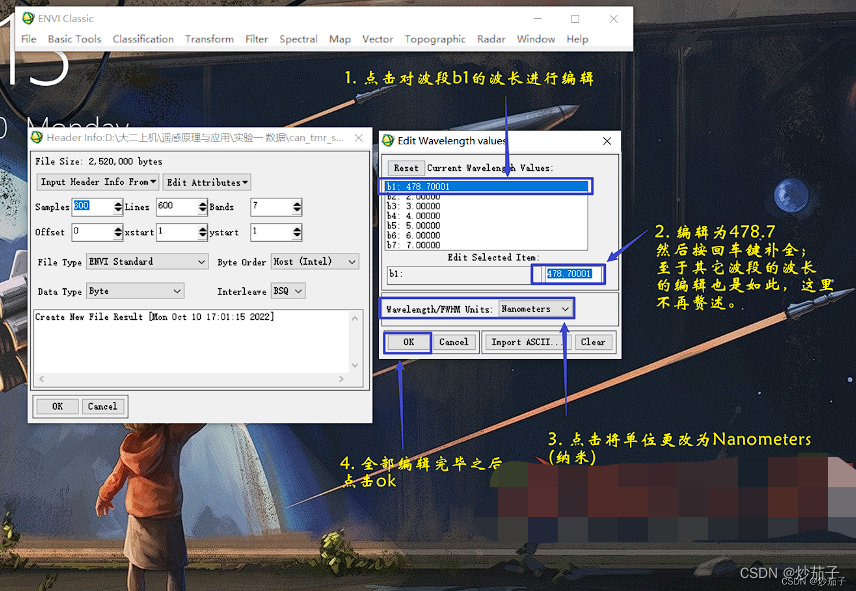

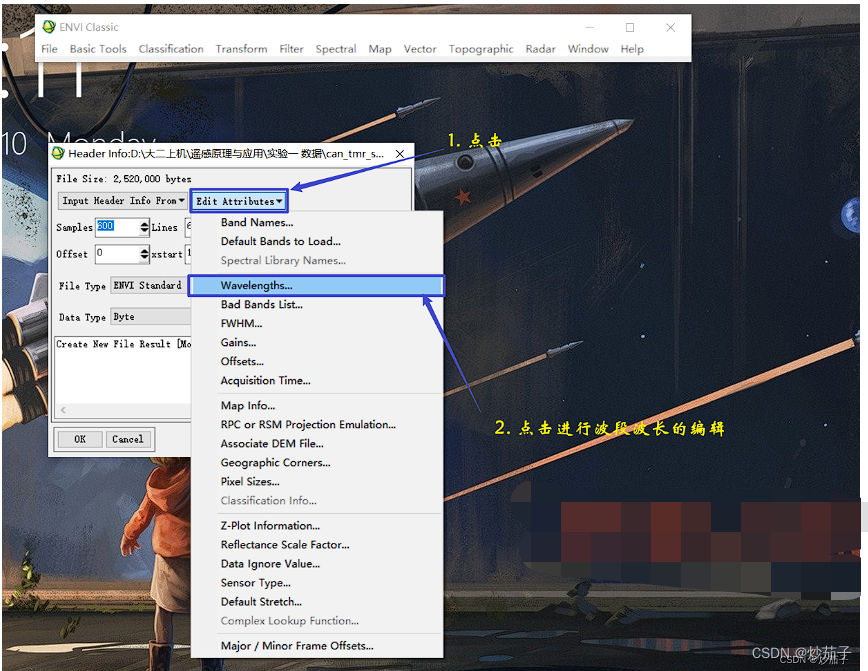

1.6.2 波长：

取波段中心波长，分别为：478.700, 561.000, 661.400, 834.600, 1650.000, 115000.000, 2208.000.单位为nm

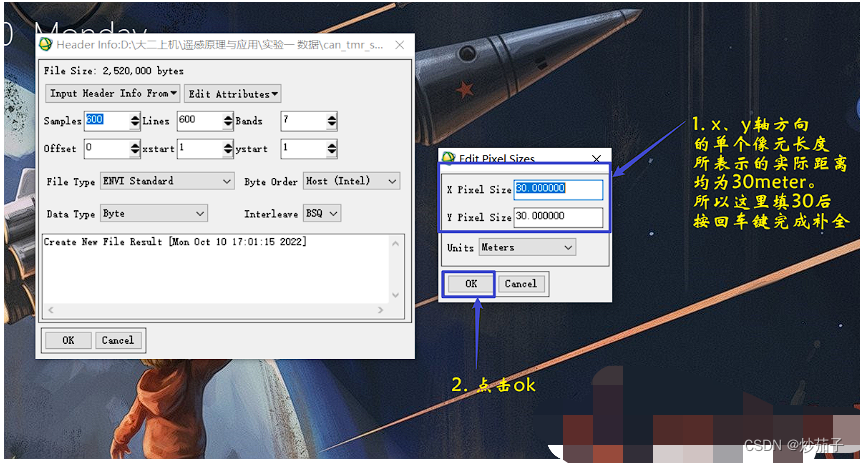

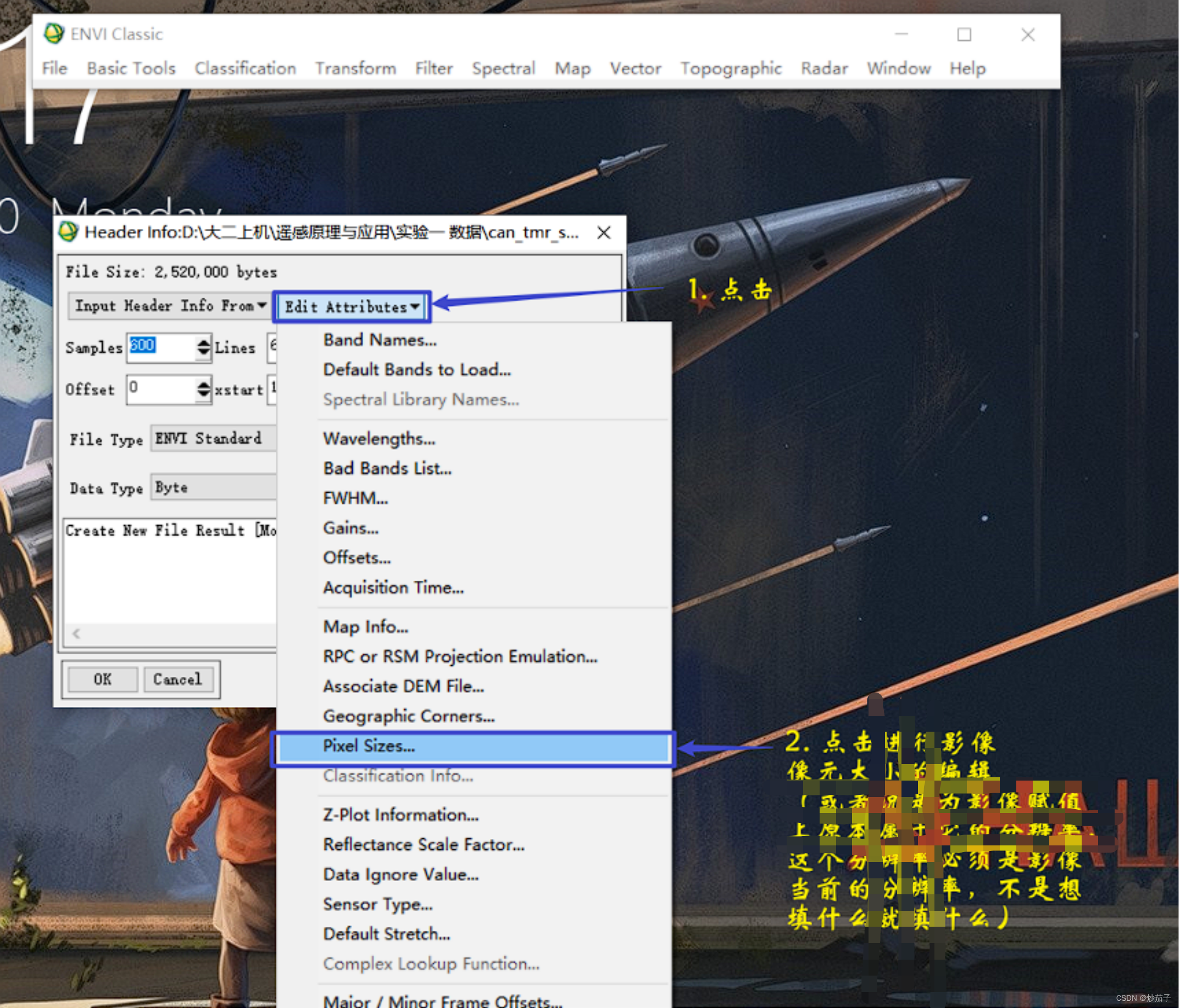

1.6.3 像素大小（分辨率）：30米

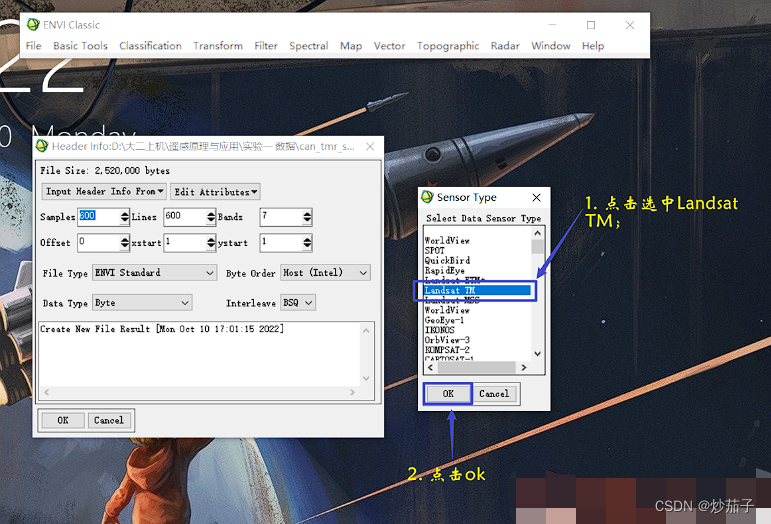

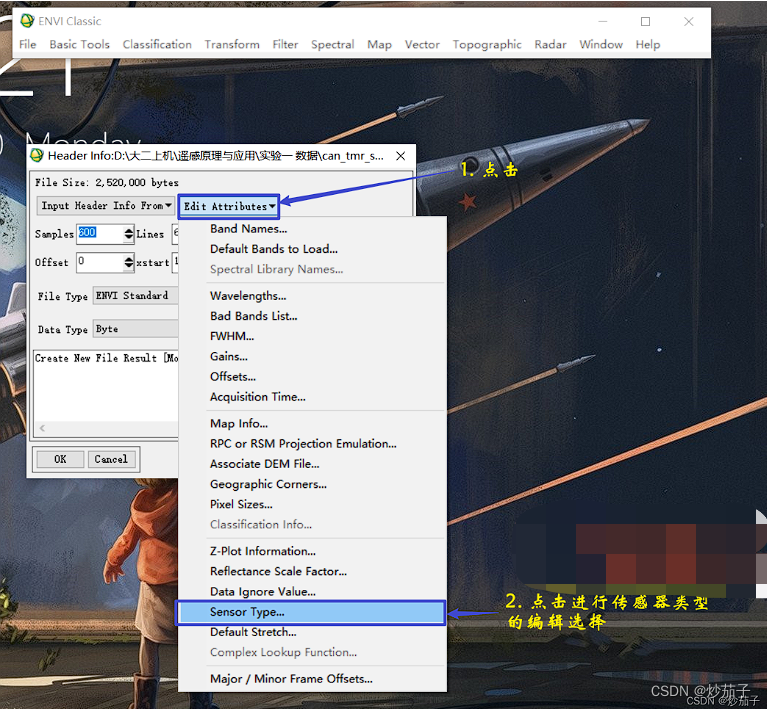

1.6.4 传感器类型：landsat TM

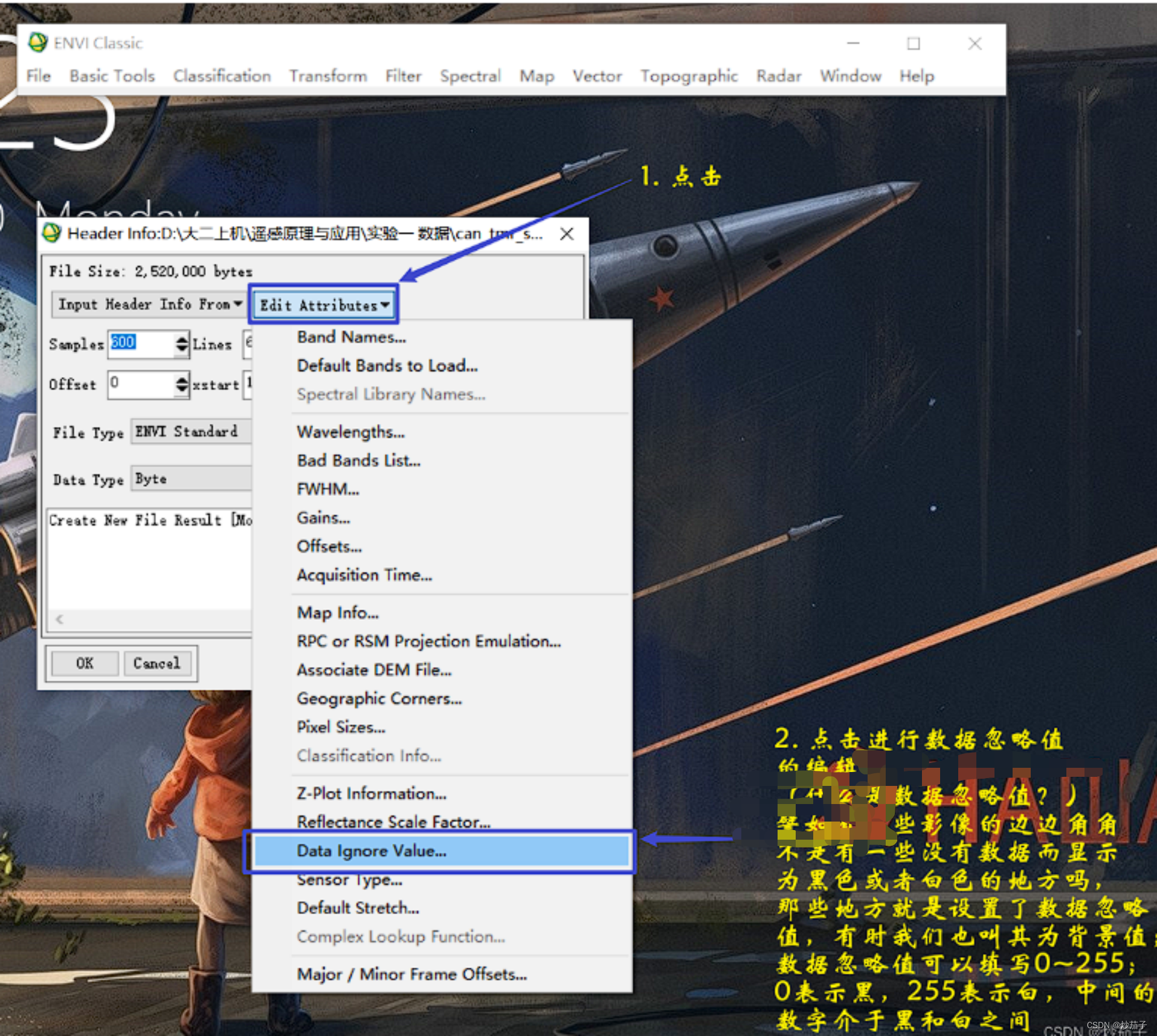

1.6.5 数据中忽略值(背景值)：0值

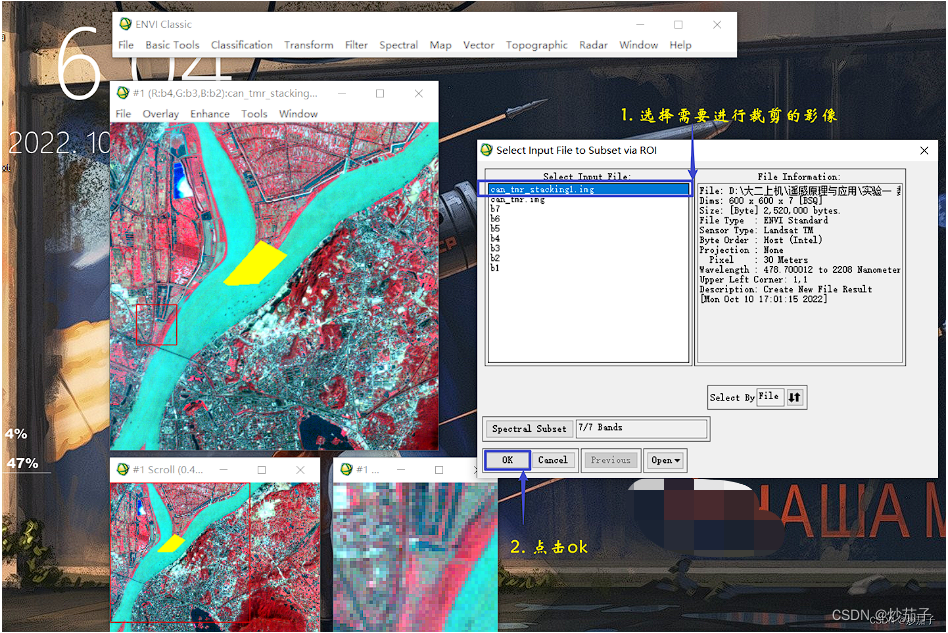

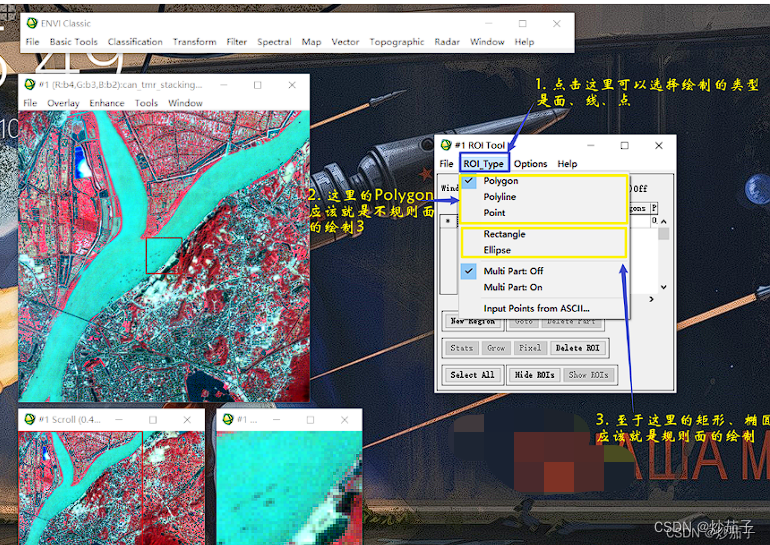

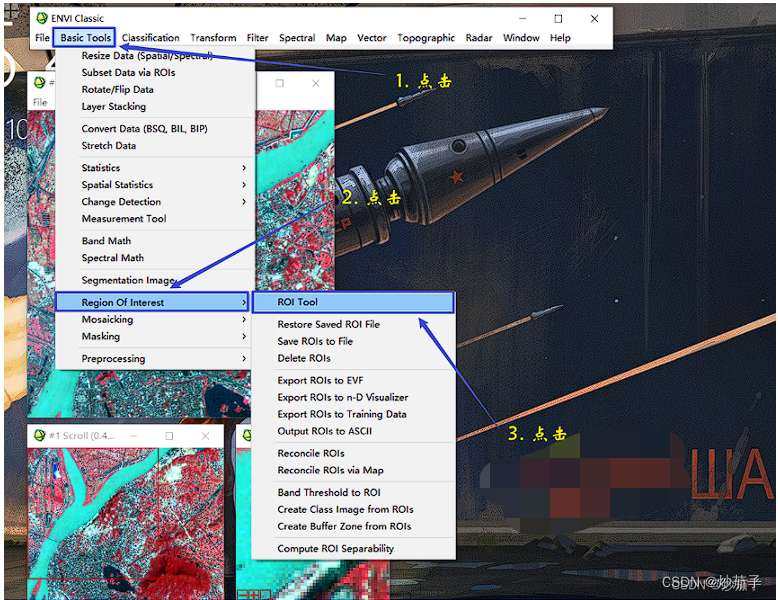

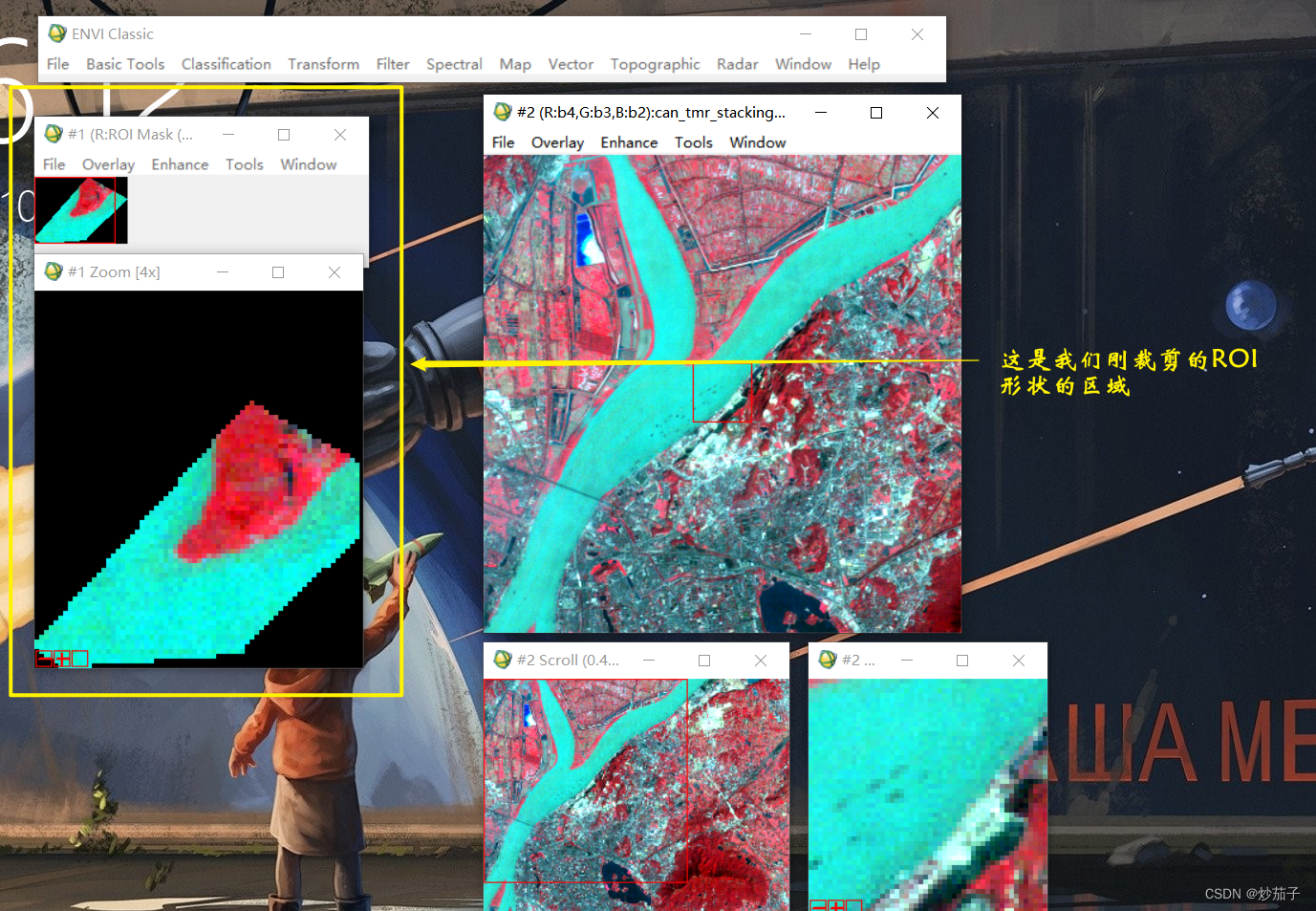

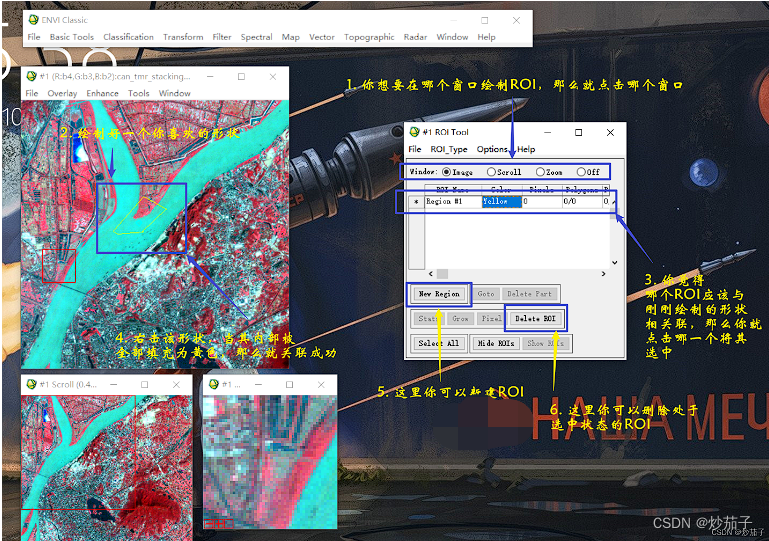

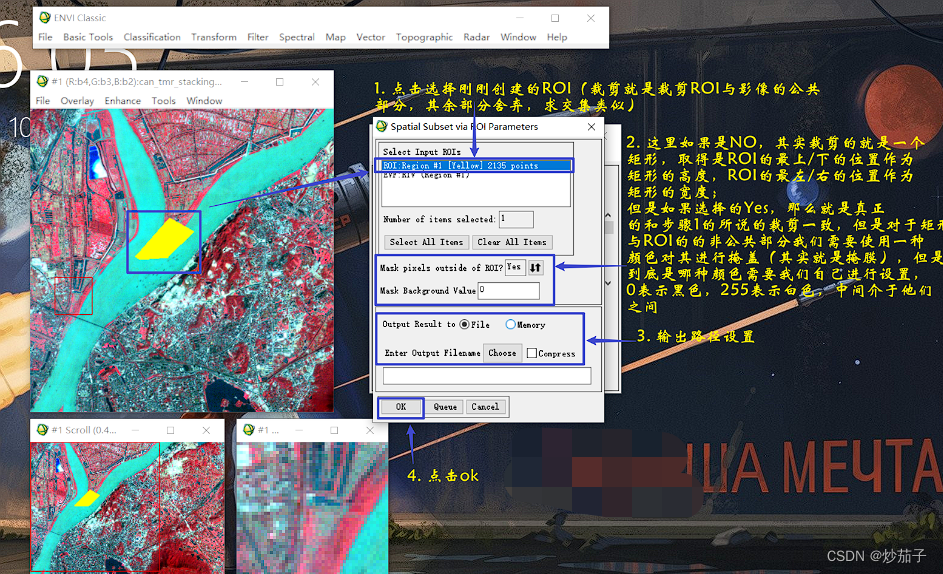

1.7 图像裁剪：规则裁剪和不规则裁剪

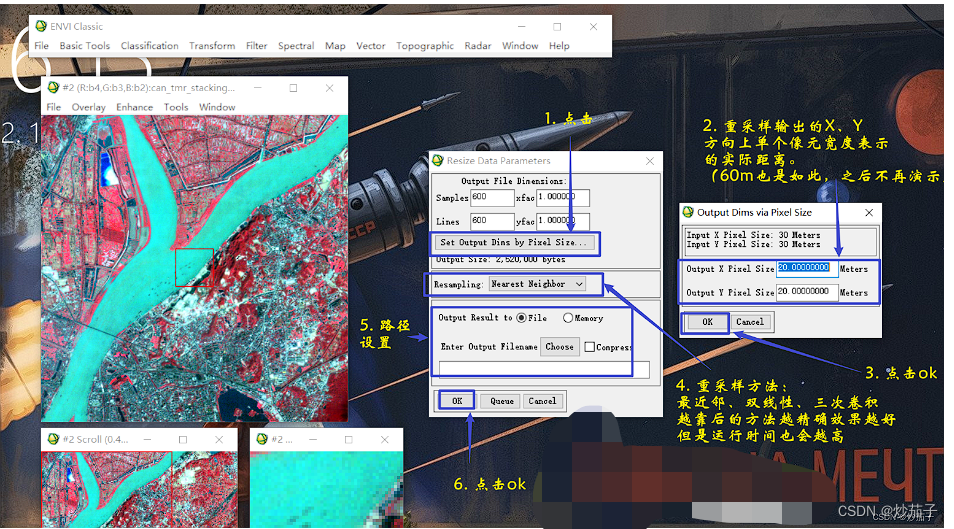

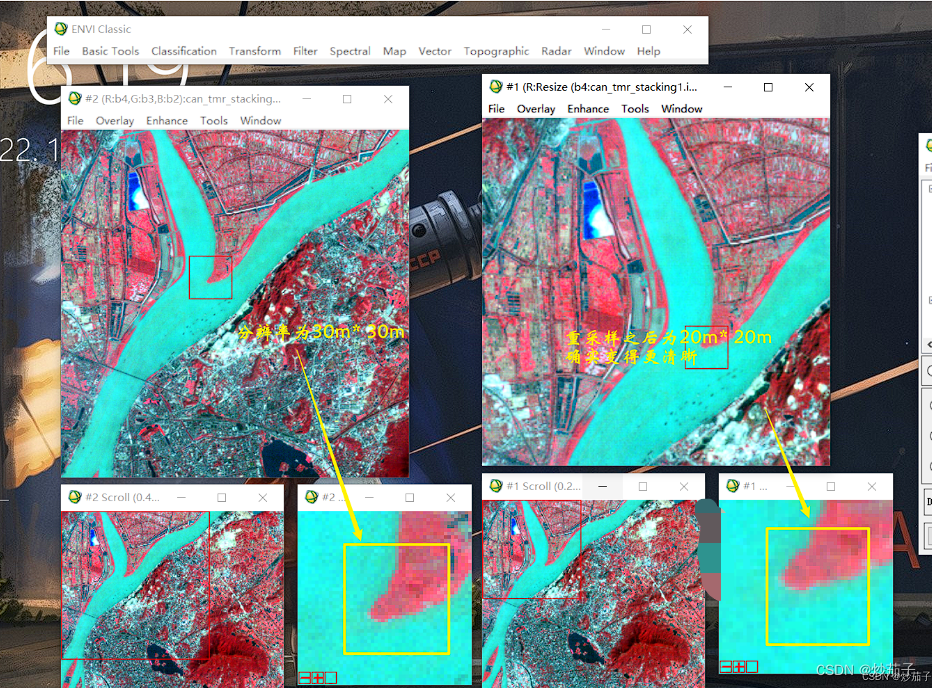

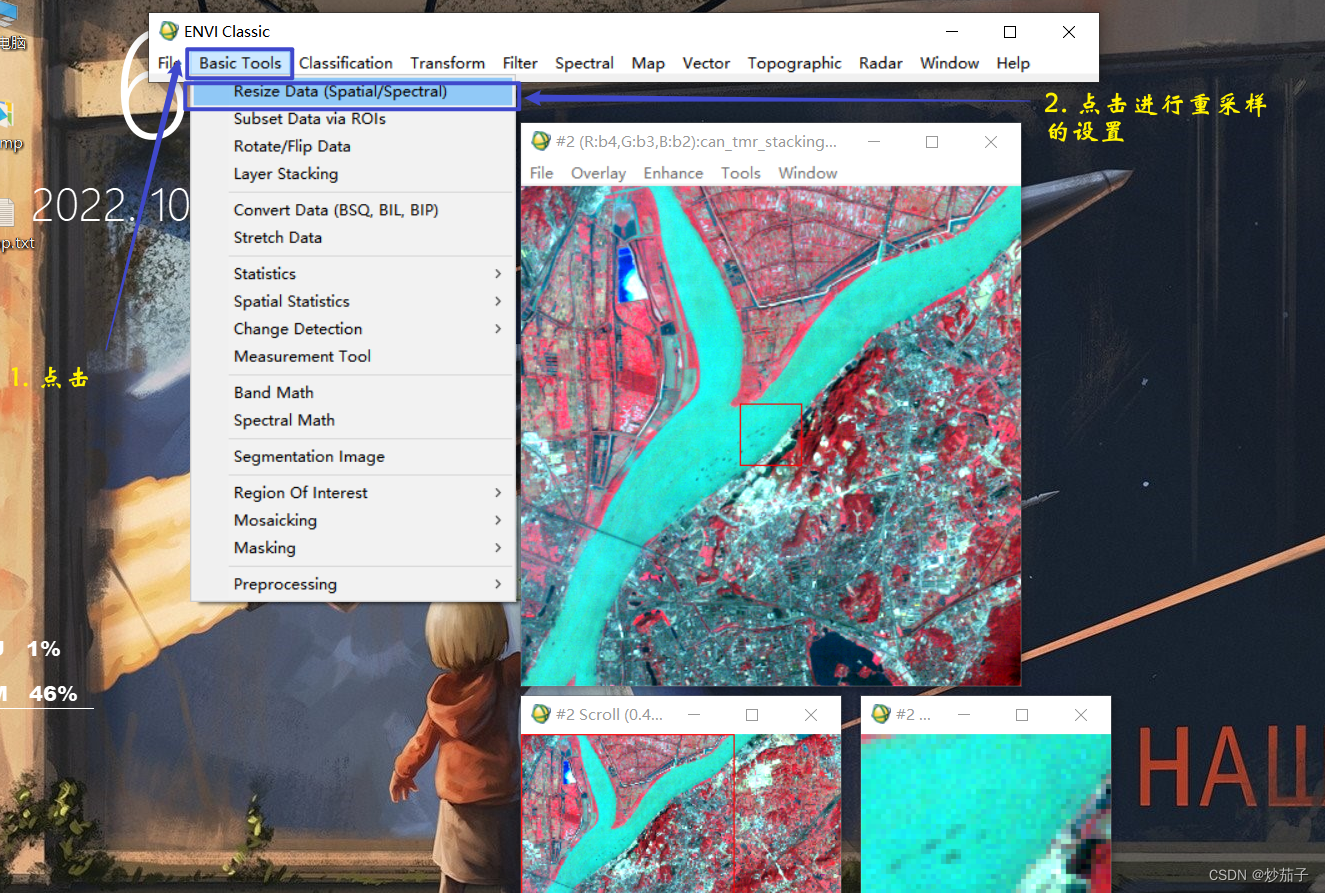

1.8 图像重采样：将第5部分合成的图像重采样为20米和60米

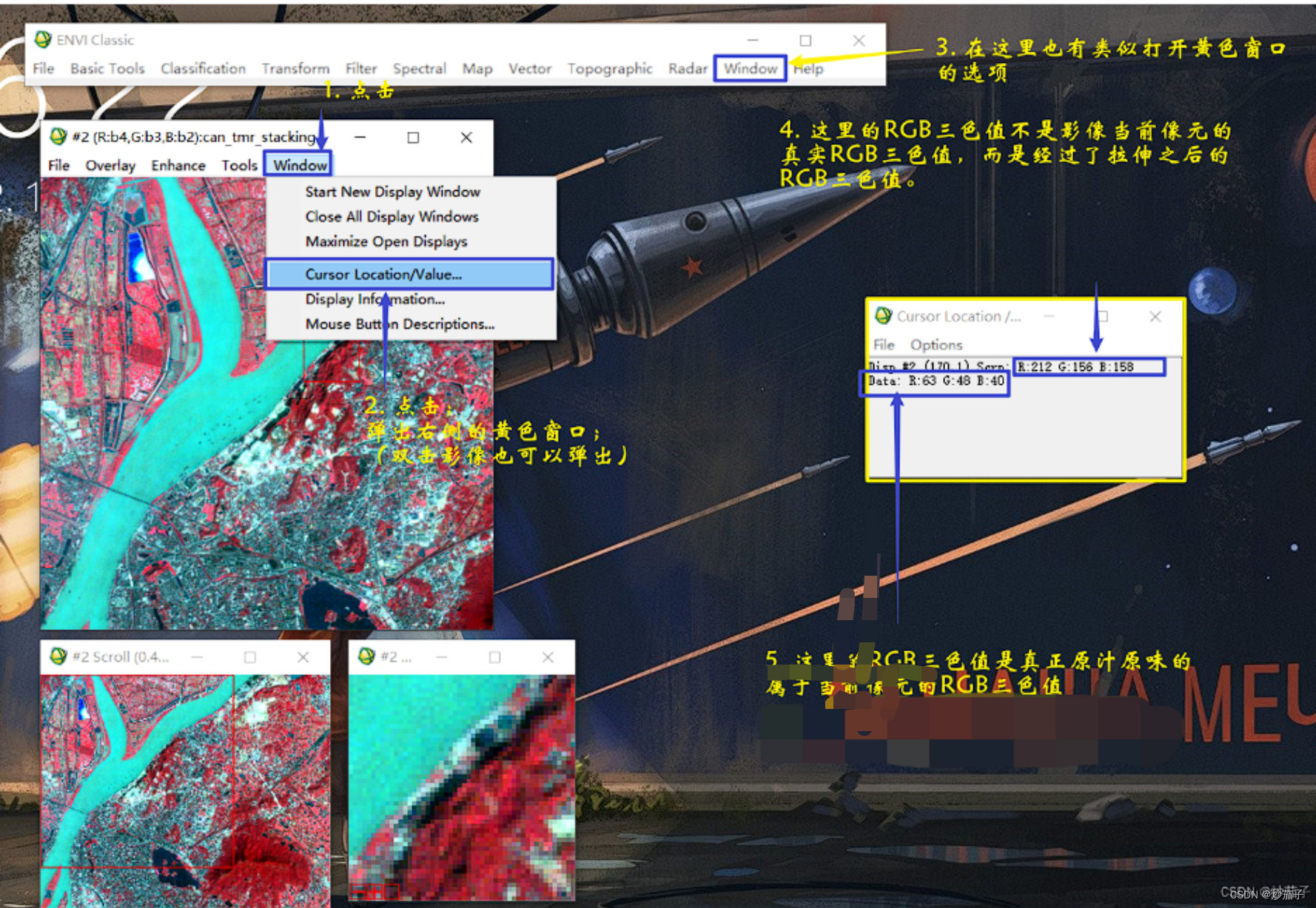

1.9 显示图像的象元灰度值

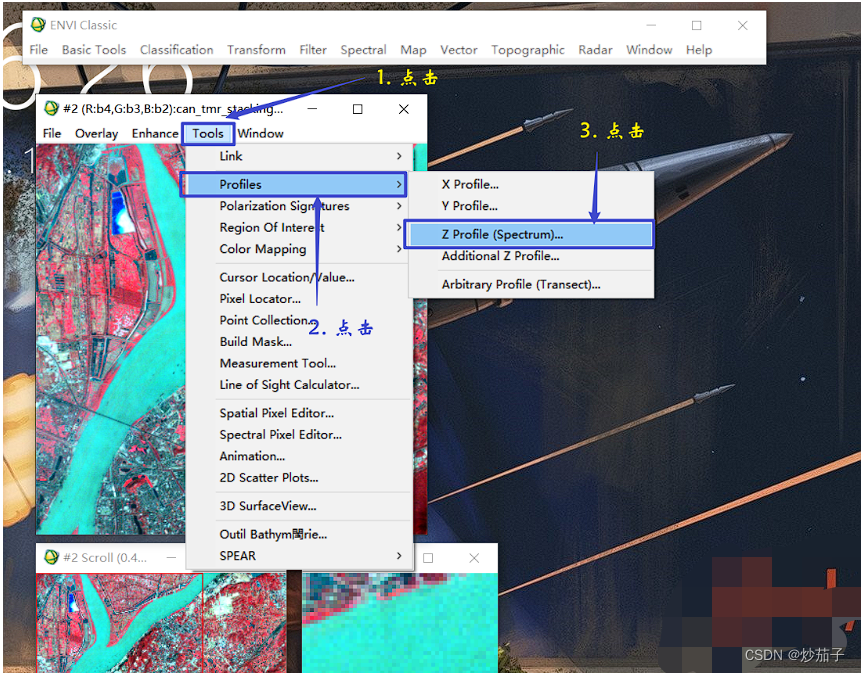

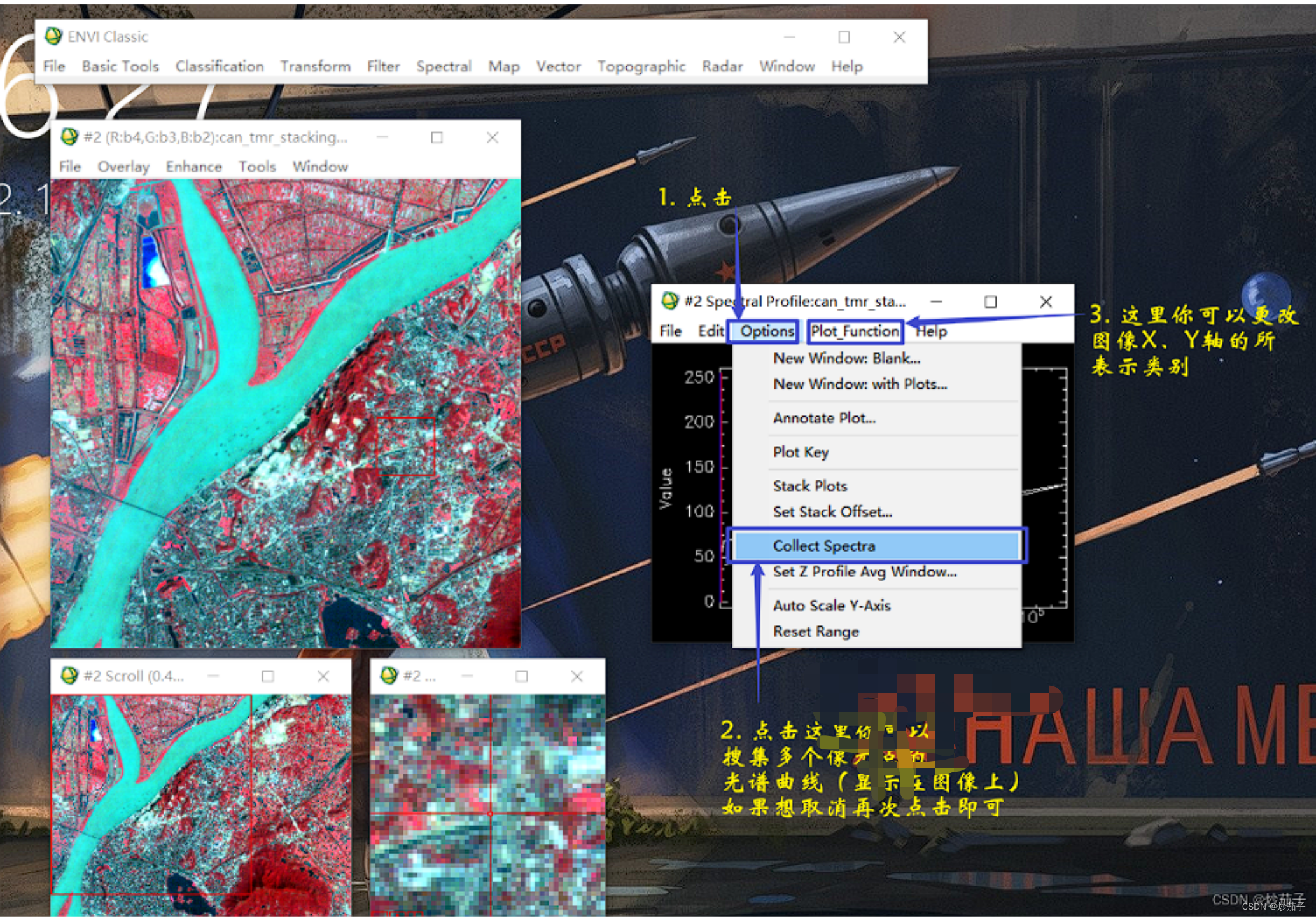

1.10 显示图像的光谱曲线

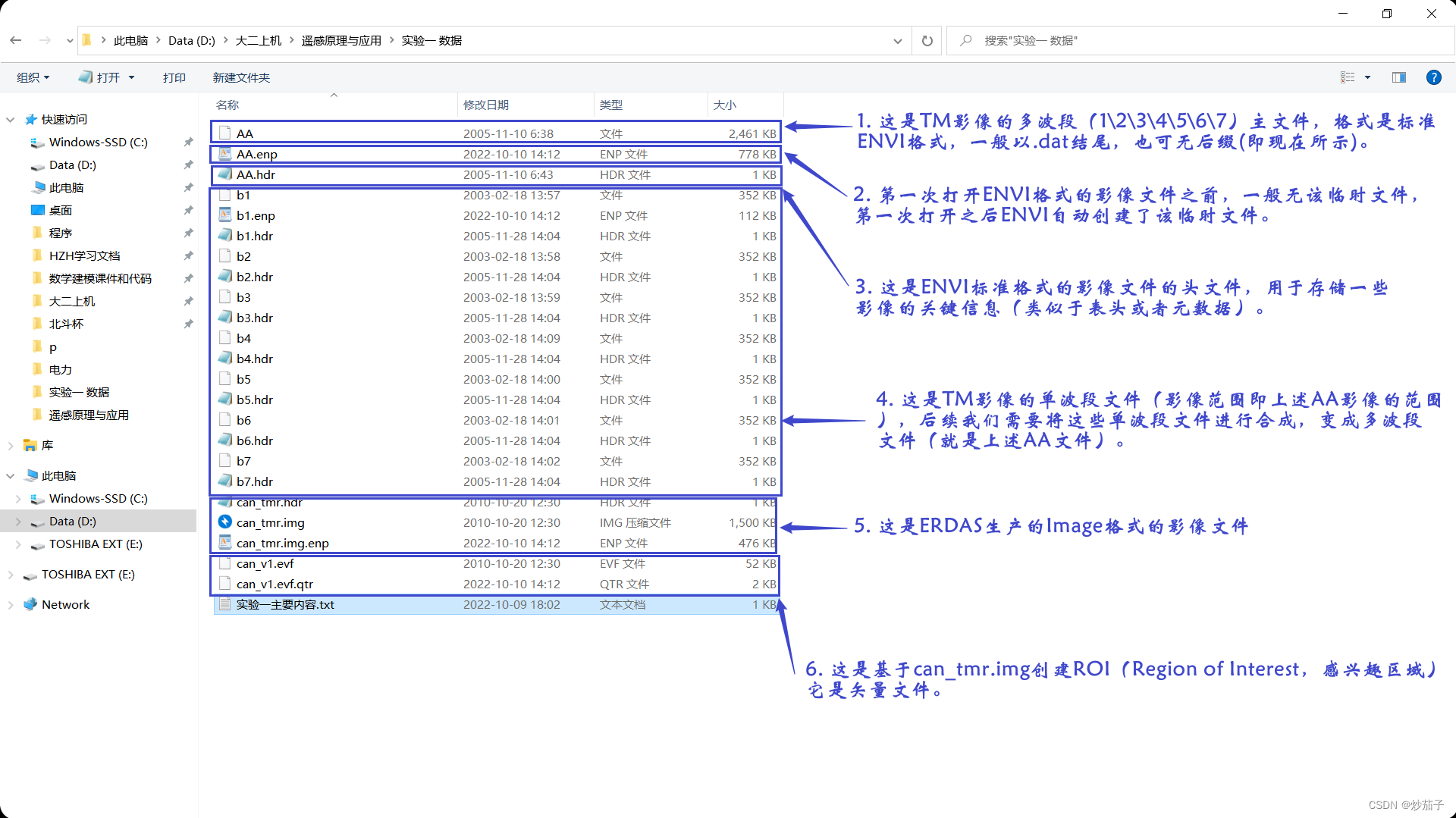

02 了解数据

03 ENVI Classic的默认设置

3.1 打开ENVI Classic

它的样式是，打开之后的初始界面展示如下：

3.2 打开预设窗口进行相关的默认设置

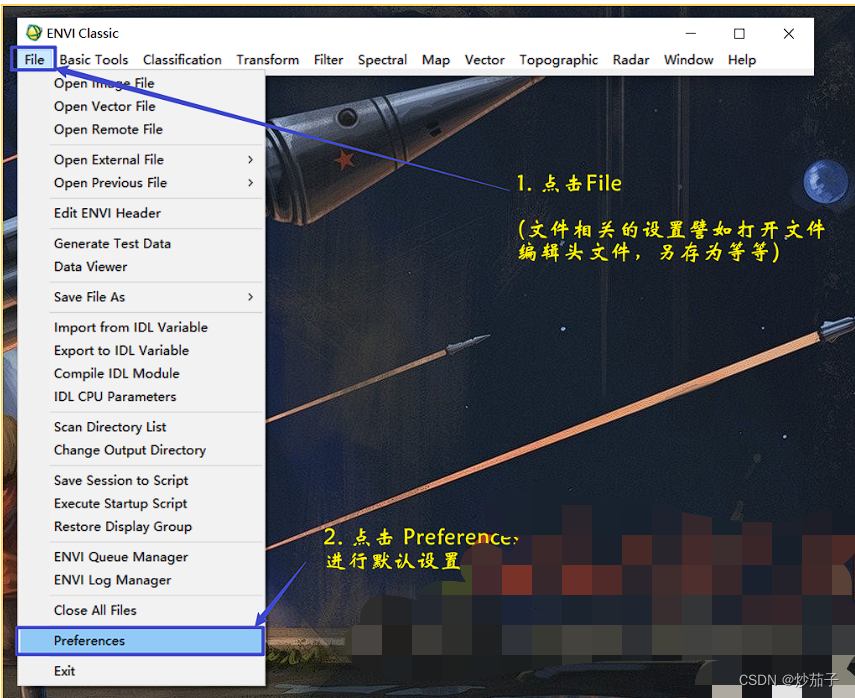

3.2.1 打开预设窗口

3.2.2 修改相关默认设置

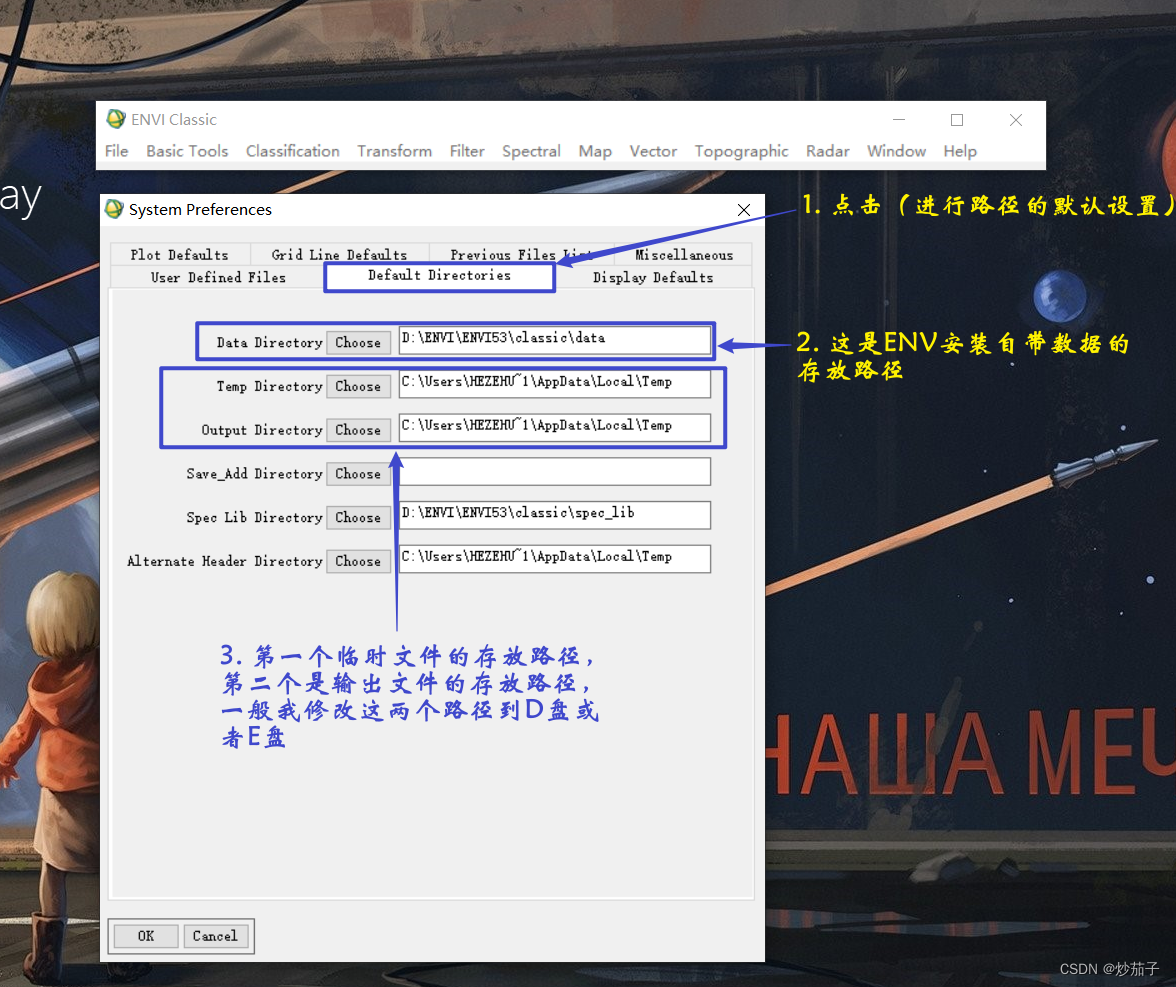

路径的相关设置

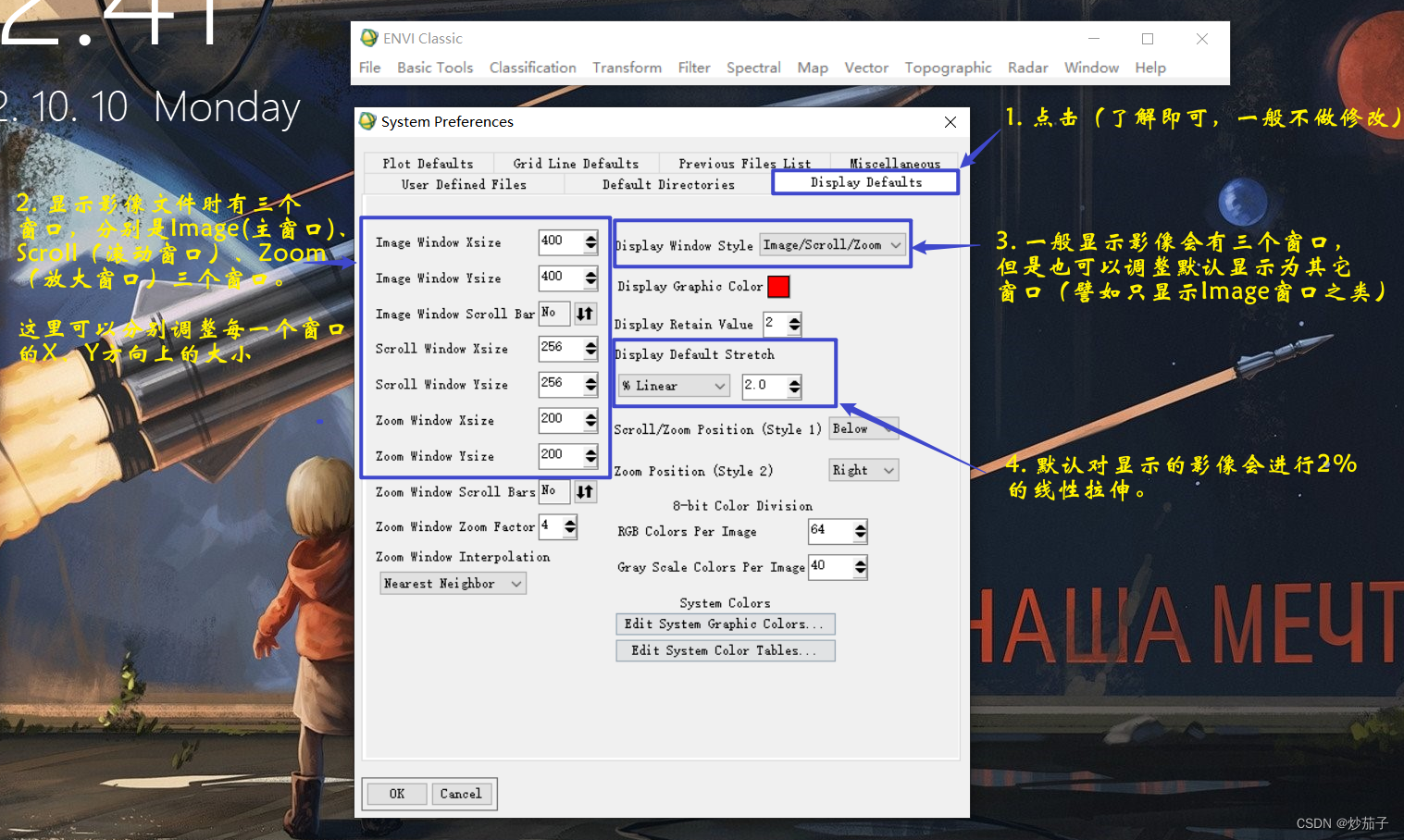

显示的相关设置

<全部设置完毕之后不要忘记点击窗口左下角的OK>

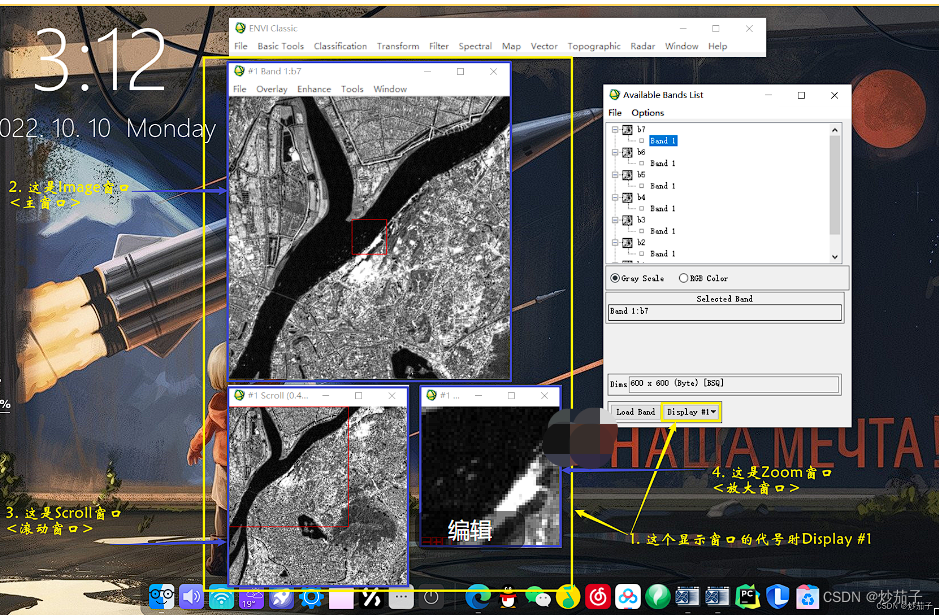

对于上述的三个窗口的展示：

04 打开图像

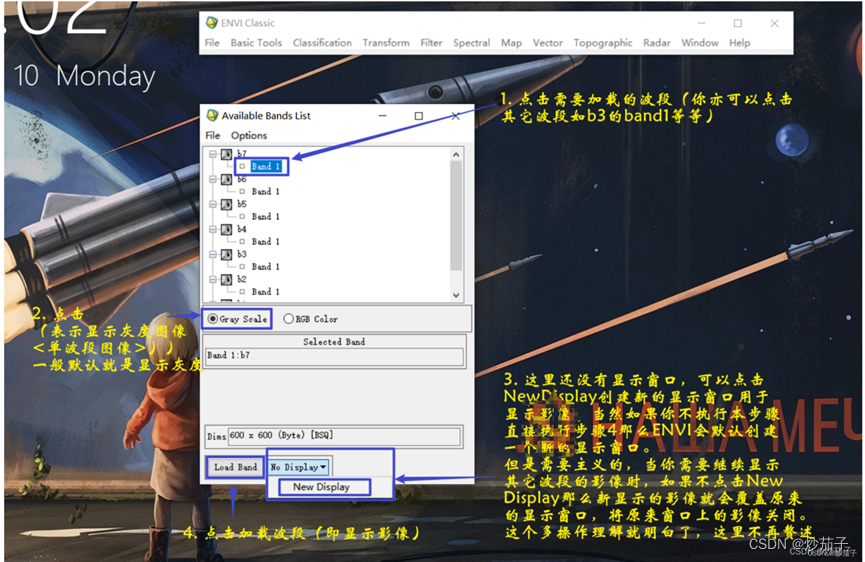

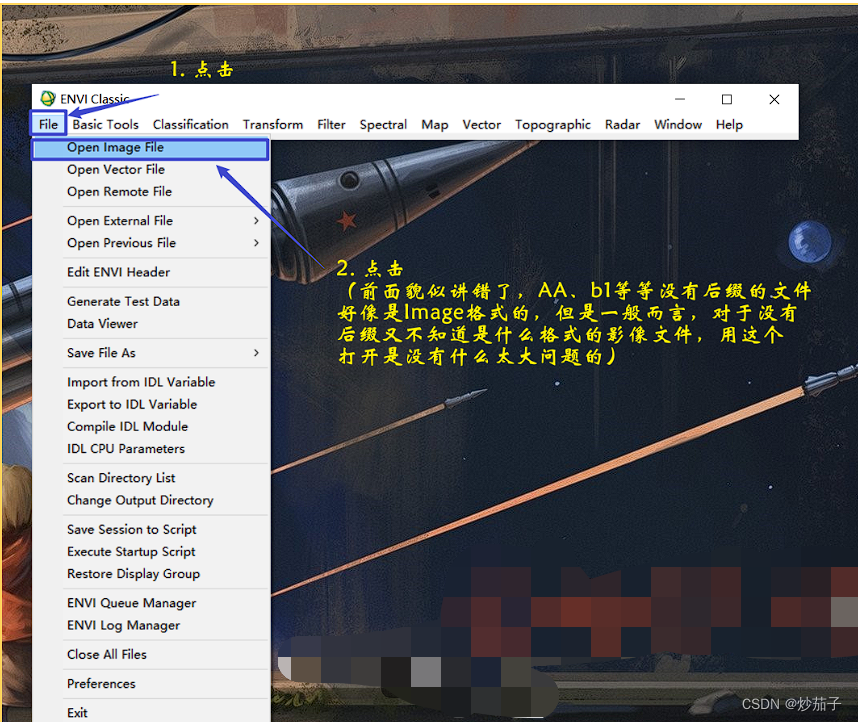

4.1 加载单波段影像

打开的单波段影像效果展示：

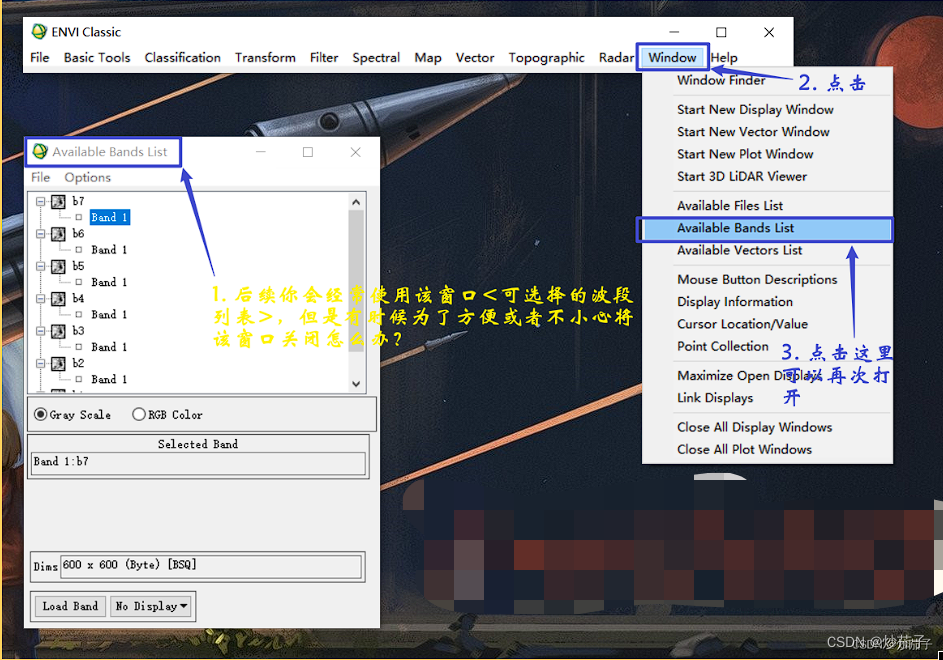

题外话：如何打开Availiable Bands List窗口？

4.2 加载彩色影像

加载的彩色影像效果展示：

4.3 加载矢量文件（单独显示和叠加显示）

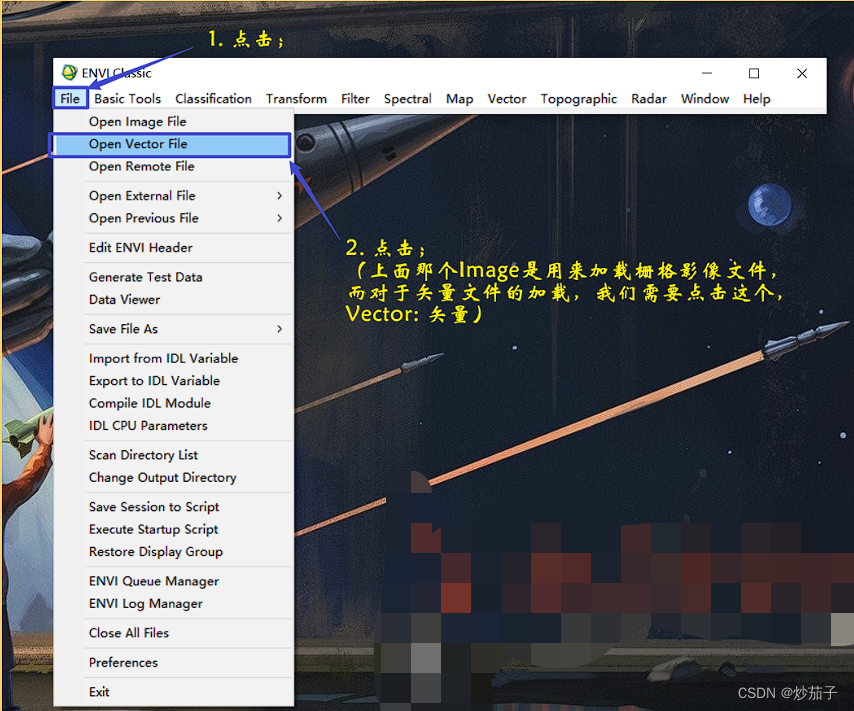

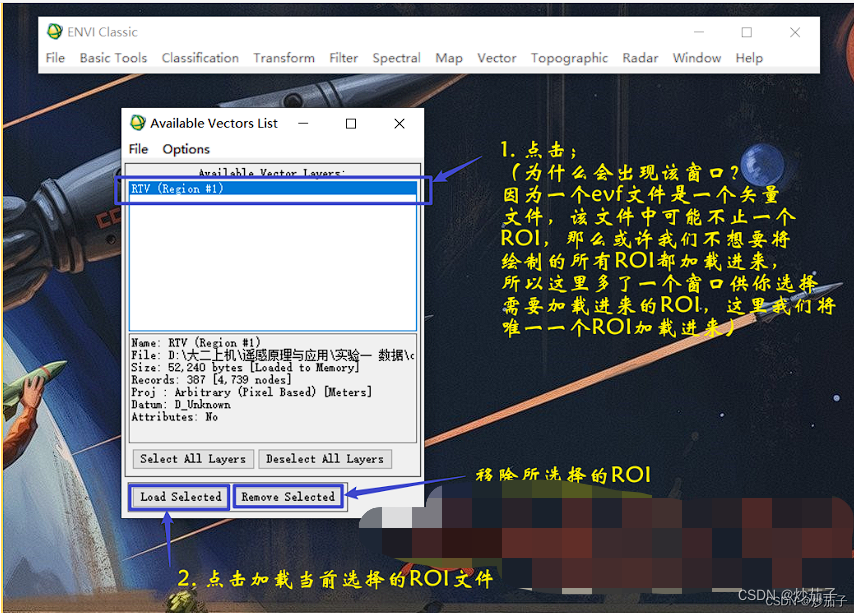

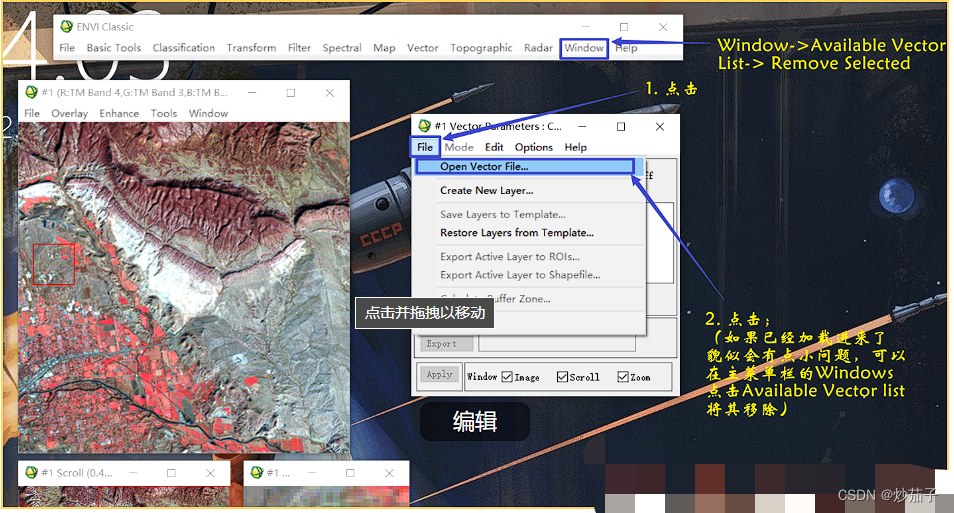

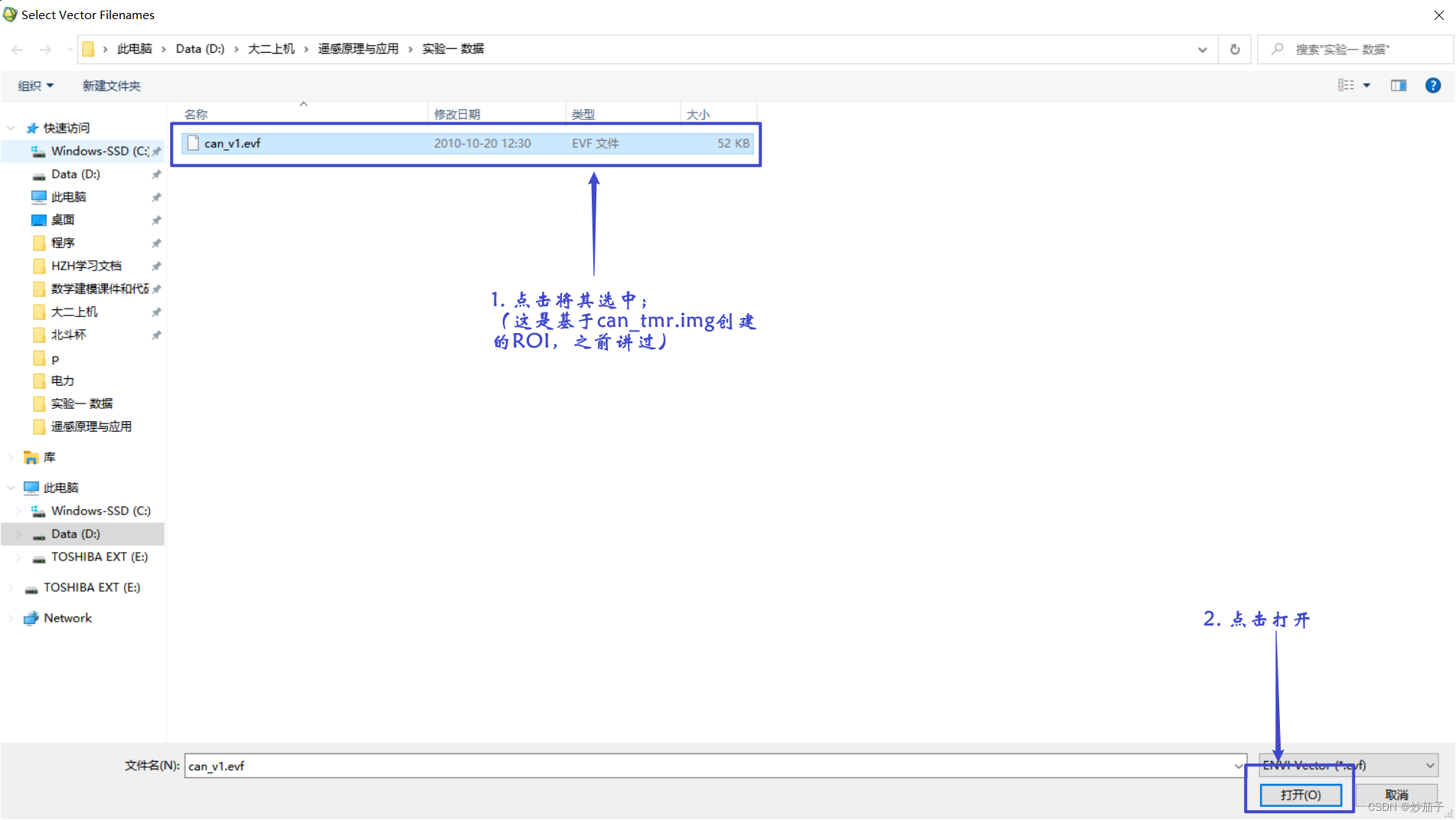

4.3.1 打开矢量文件

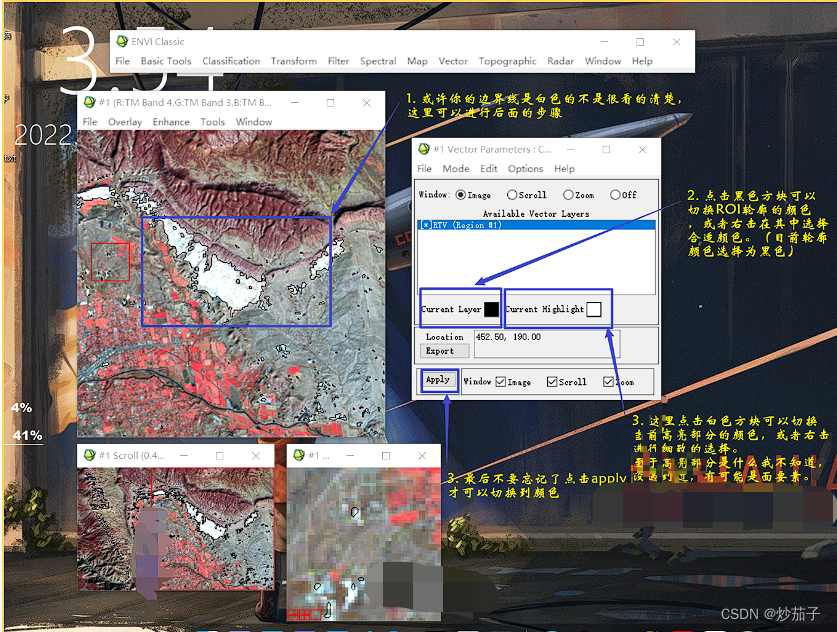

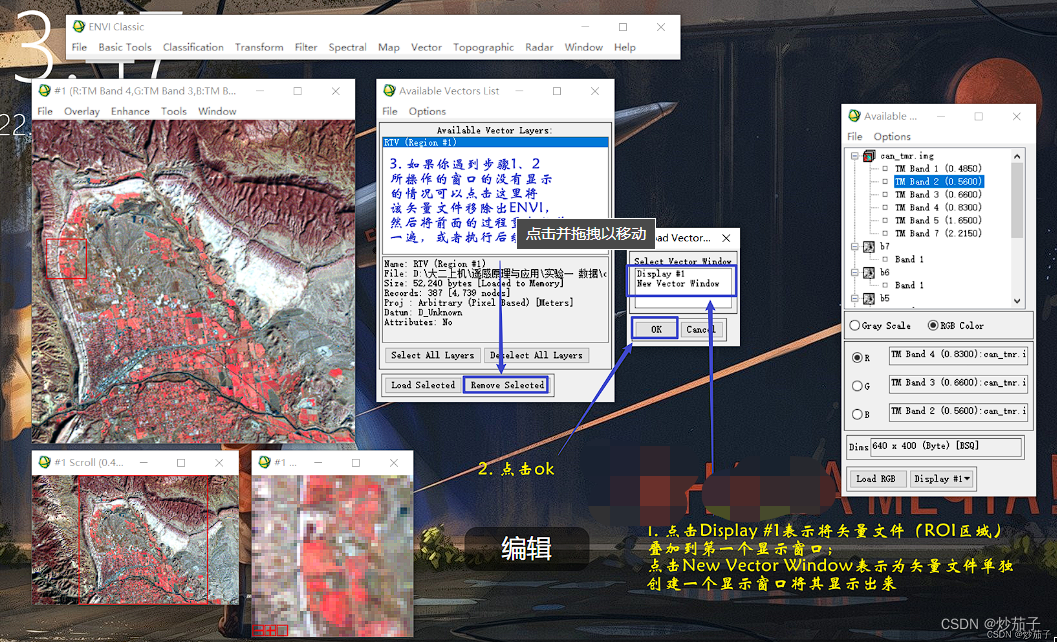

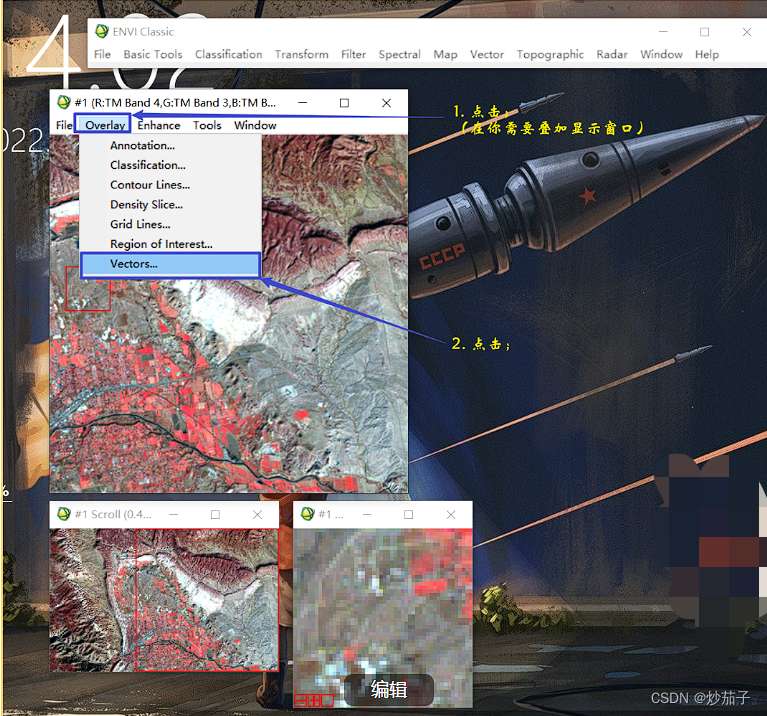

4.3.2 叠加显示和单独显示设置

4.3.3 对于栅格影像和矢量文件叠加显示的其它方法

<后续操作一致，不再重复>

矢量文件单独显示的效果展示：

矢量和栅格叠加显示的效果展示：

05 窗口连接

顾名思义，就是将两个窗口的影像进行链接，使得我在移动一个显示窗口的影像时，另一个窗口的影像对应位置也会移动，主要用于观察两幅影像的差别，在图像融合时会经常使用（图像融合另一个博客有提到）。

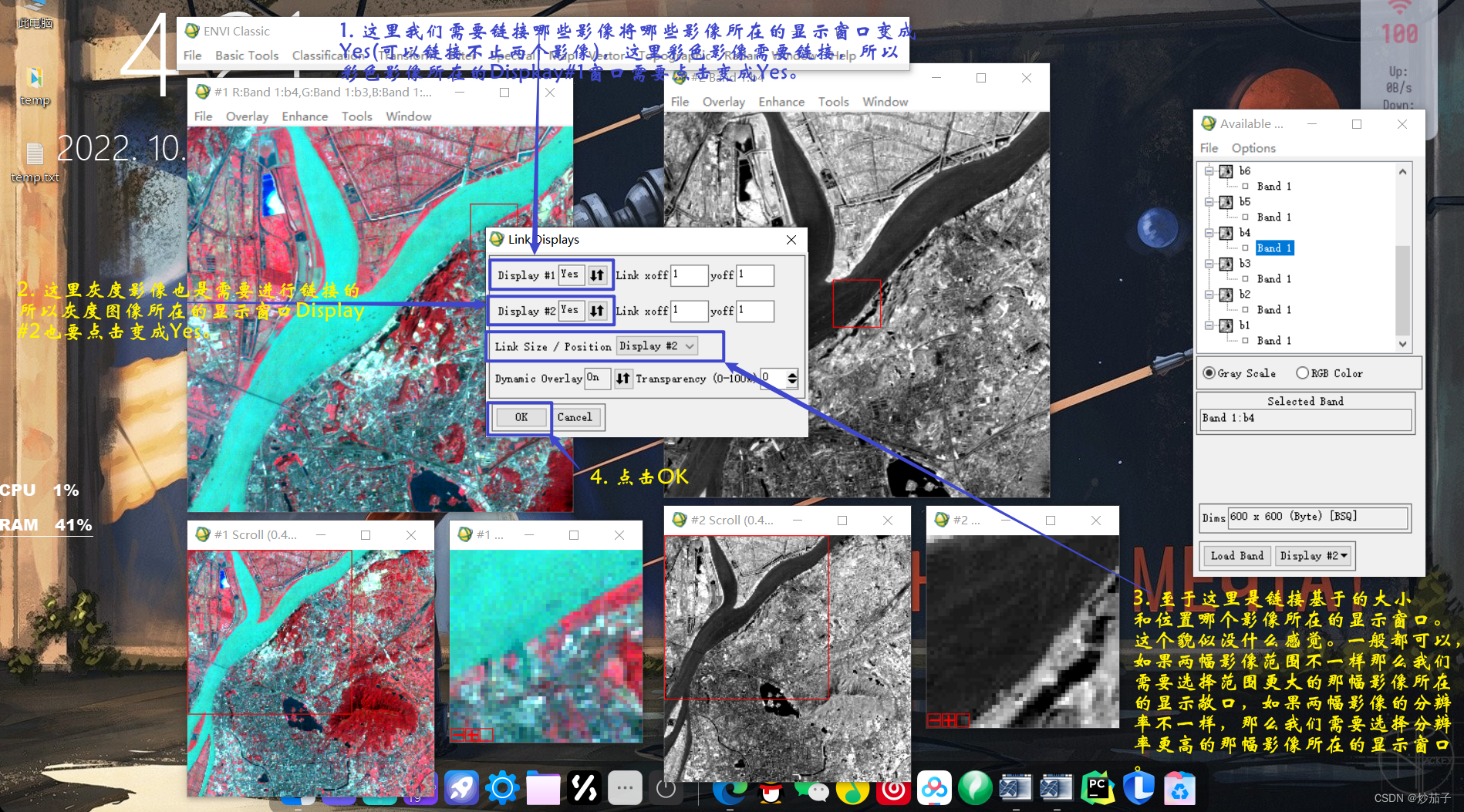

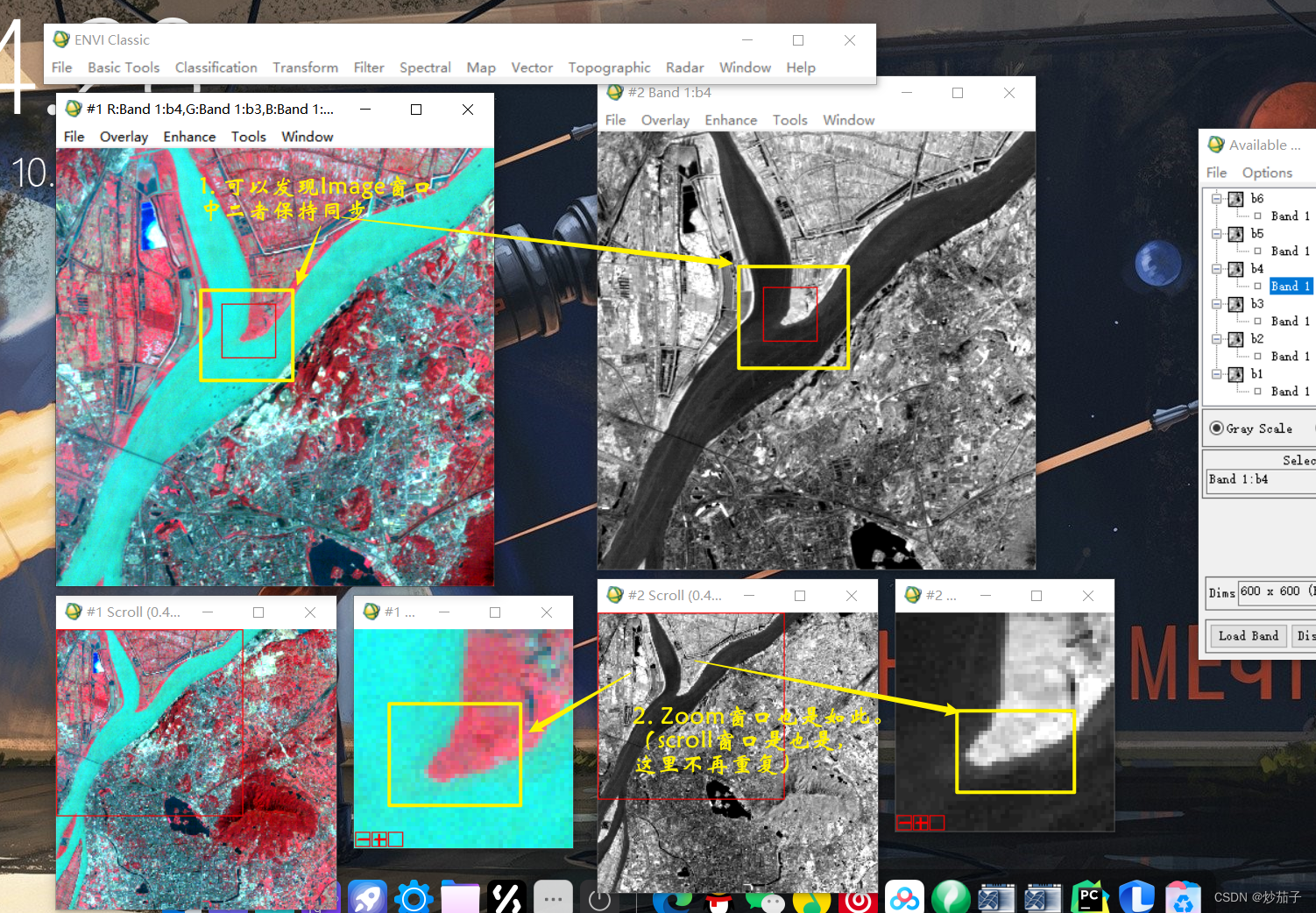

5.1 窗口链接操作

<下述弹出的选项框需要右击图像才会弹出>

<虽然，加载影像不小心弄错了，但是基本的思路和步骤都是正确的>

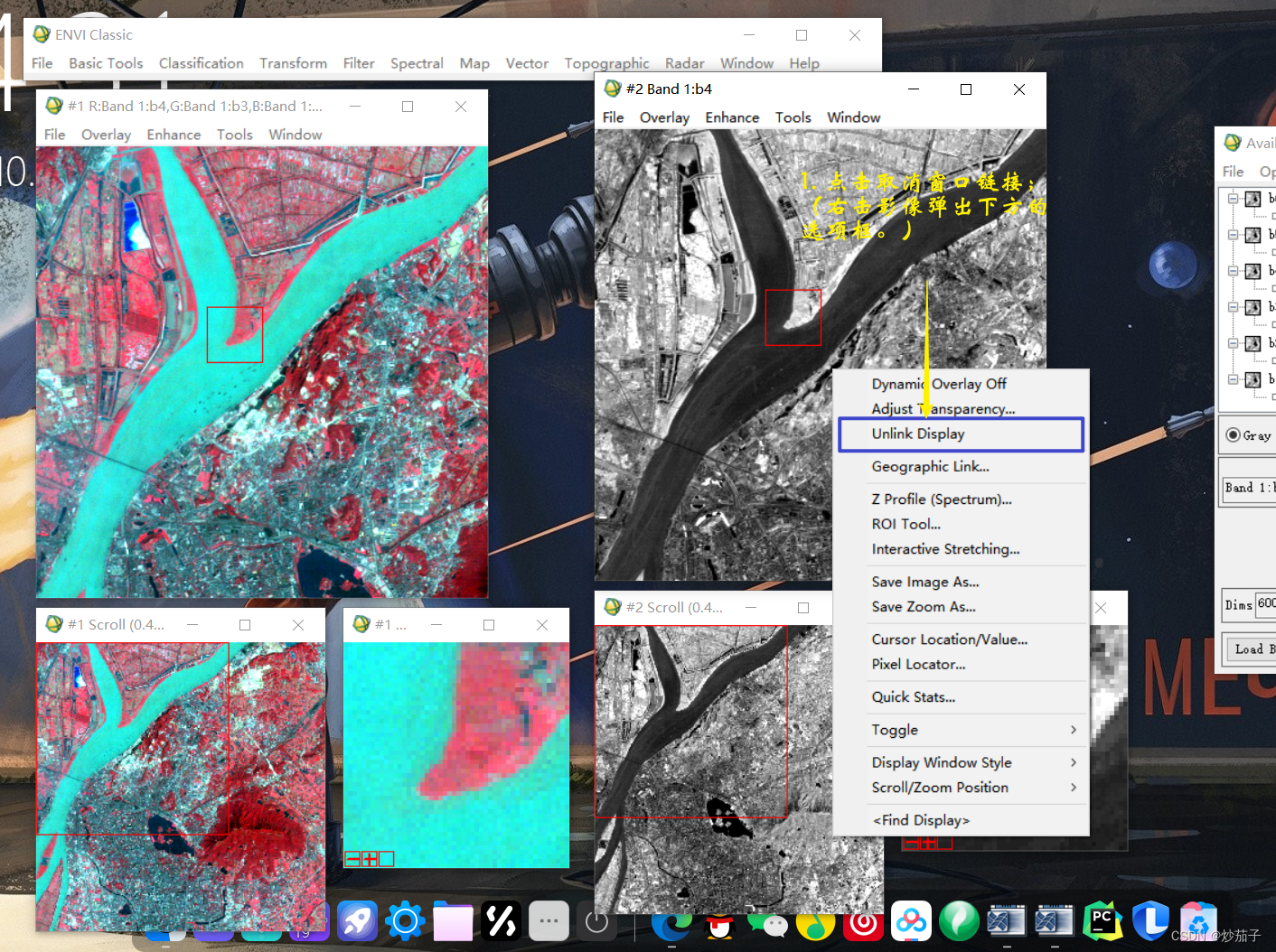

题外话：如何取消窗口链接？

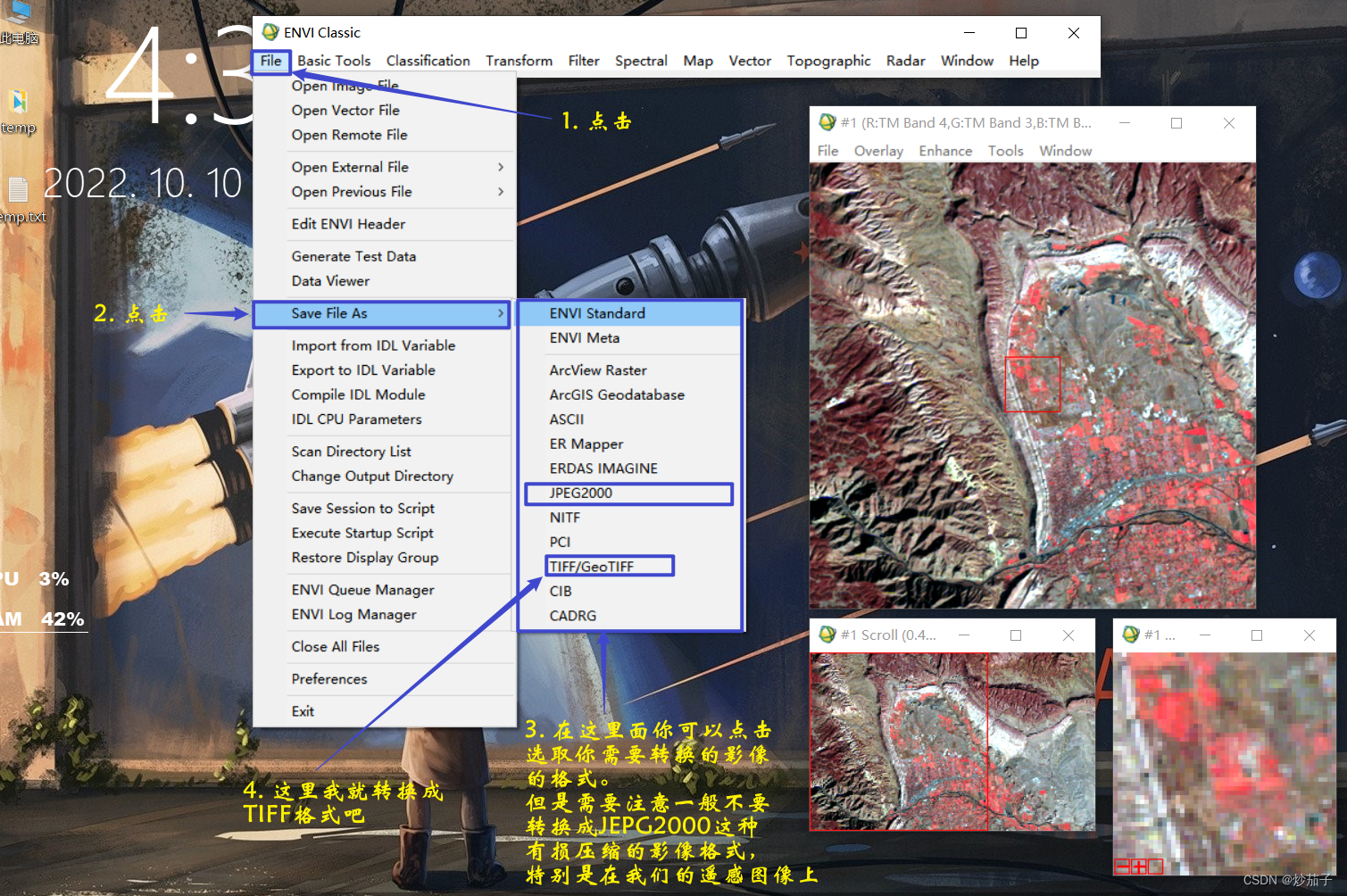

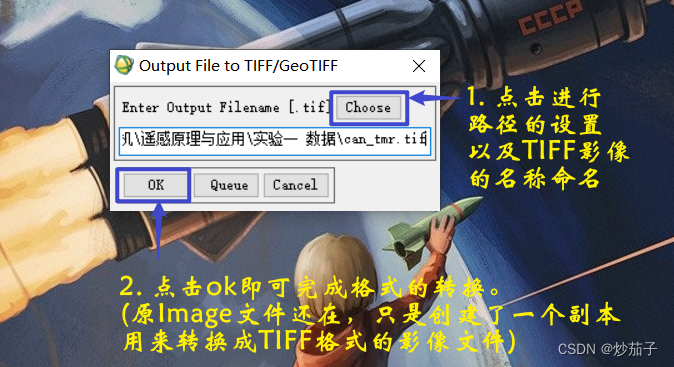

06 图像转换格式

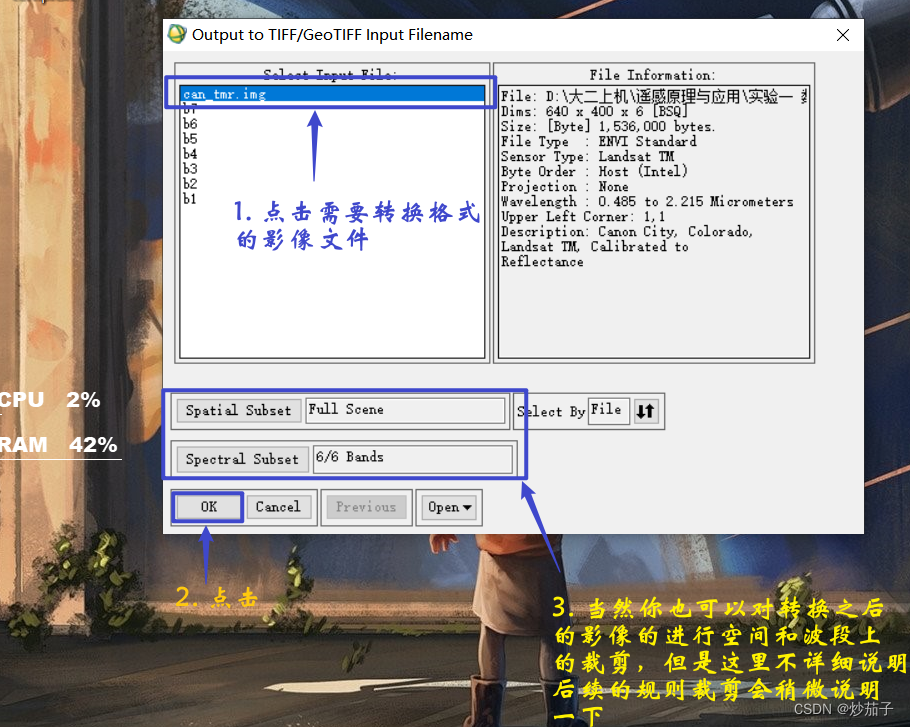

这里以ERDAS的Image格式转换为TIFF格式为例。

<下方地图像命名(can_tmr.tif)与原来地can_tmr.img影像文件的名称一致(不可以)，我懒得改了>

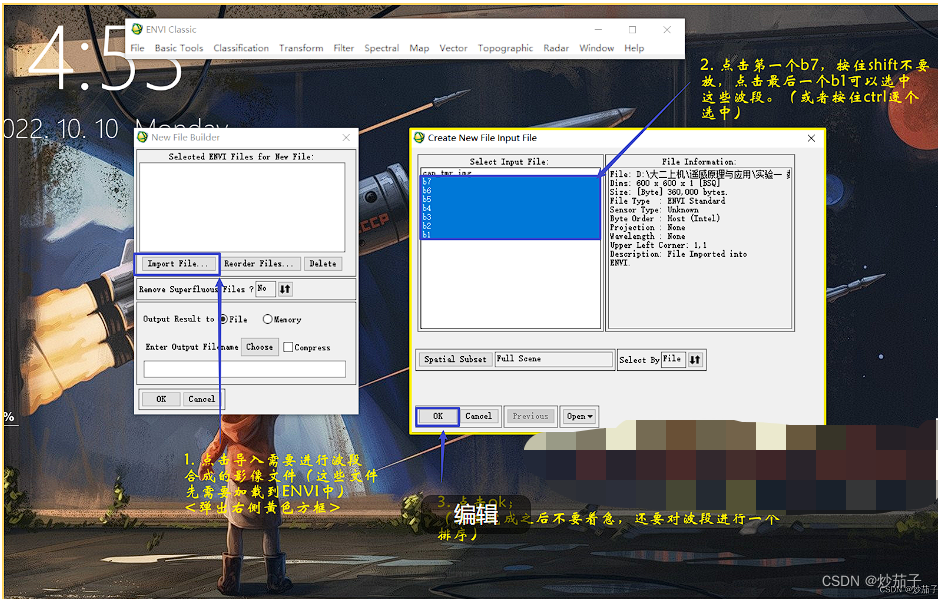

07 多个单波段影像合成为一个多波段影像

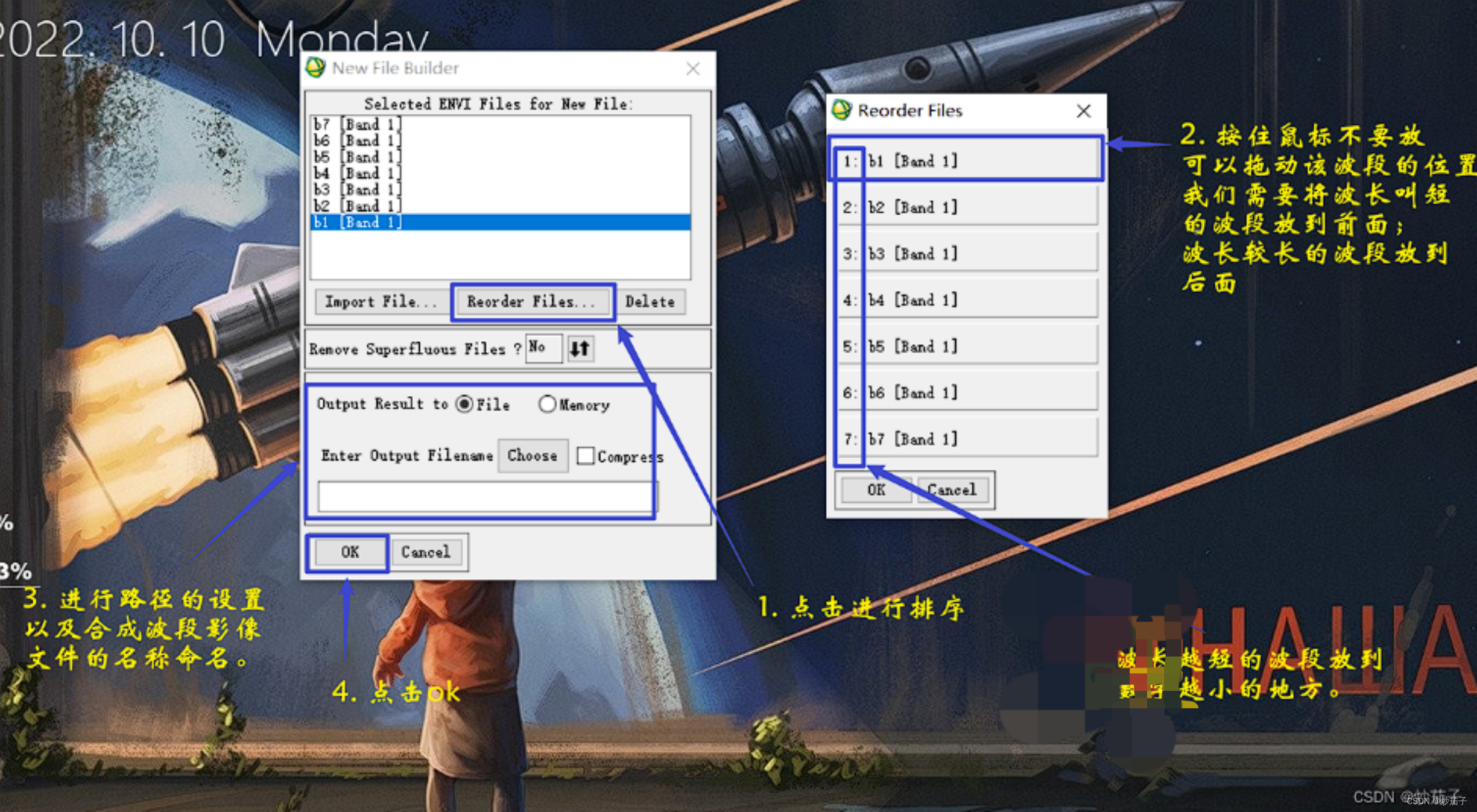

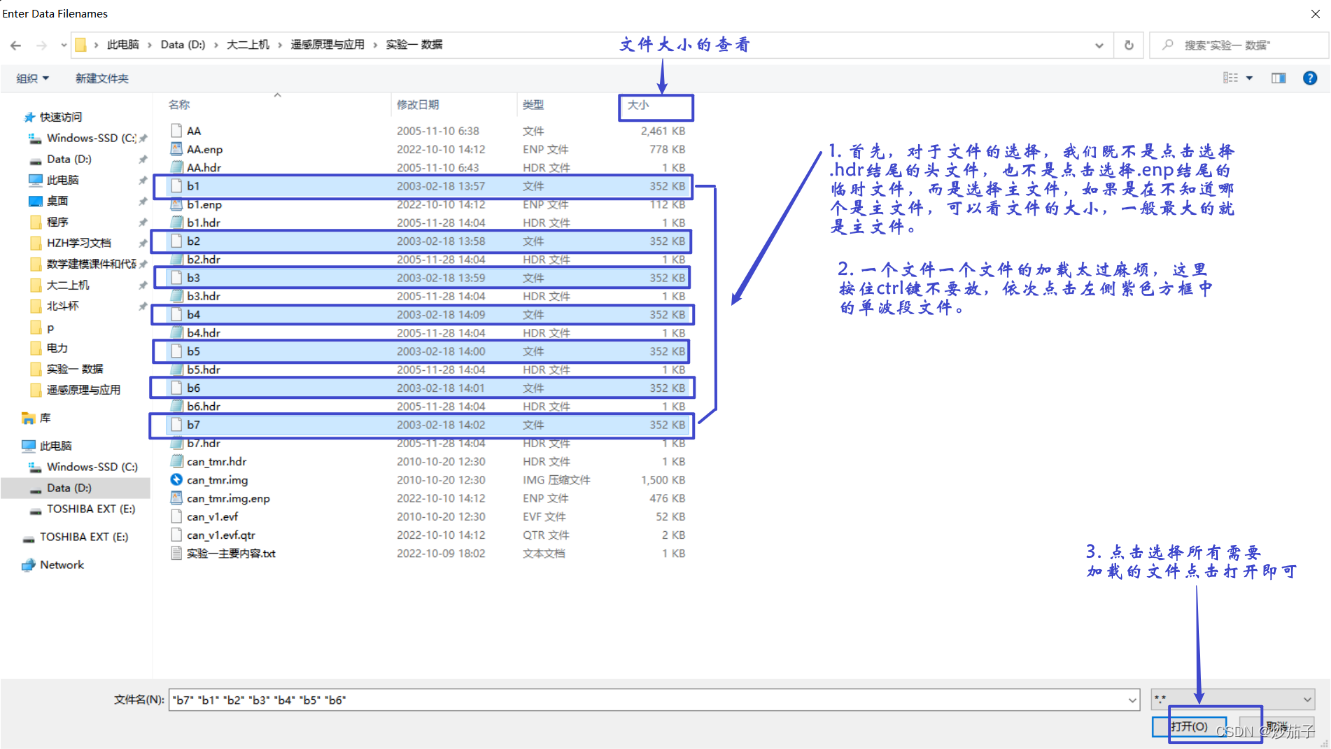

7.1 方法1-适用于没有地理空间参考的单波段影像

合成好的影像展示：

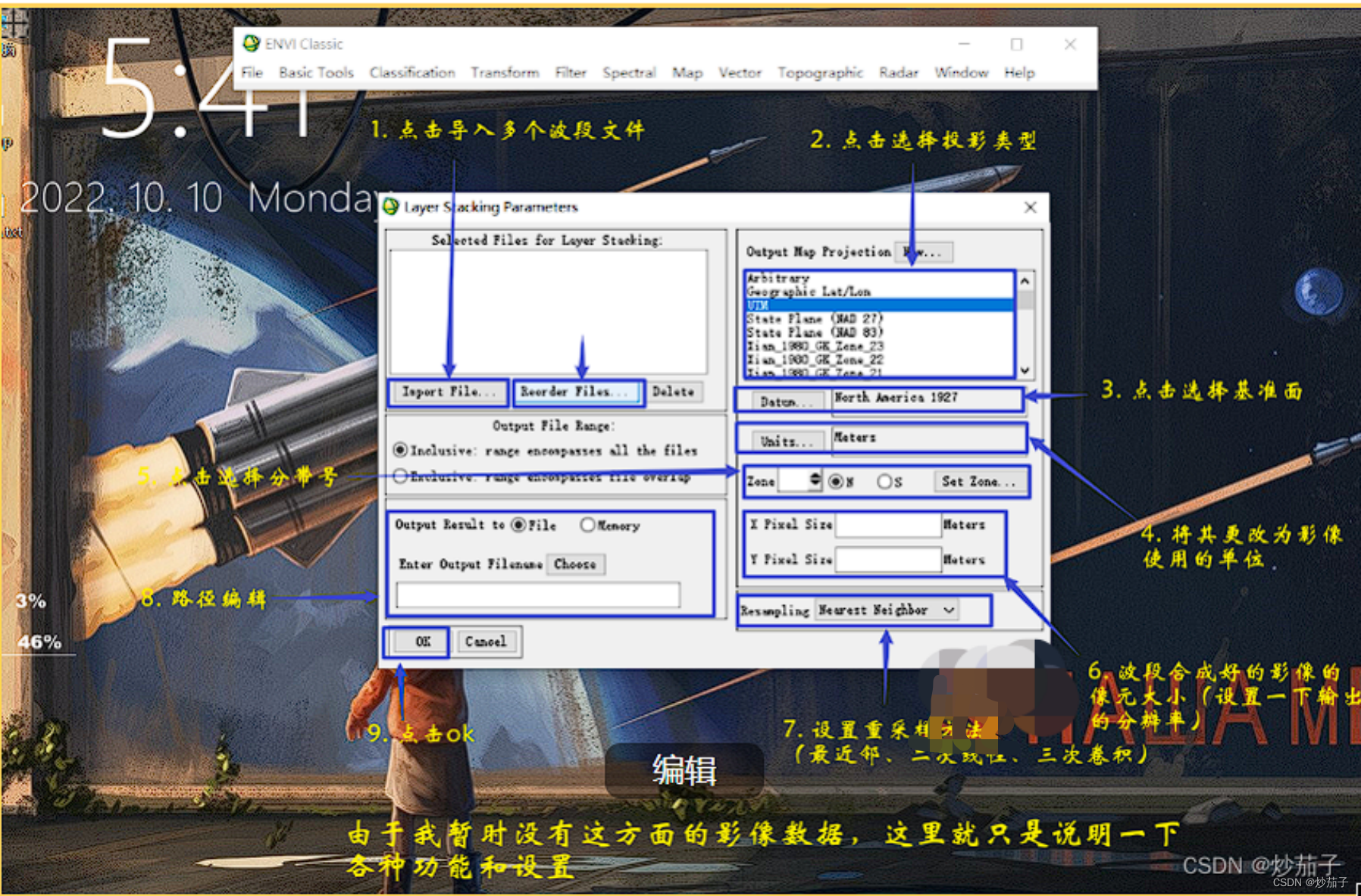

7.2 方法2-适用于地理空间参考的单波段影像合成

Problem: The input file must be georeferenced.

如果是没有地理空间参考信息的会报错：

Problem: The input file must be georeferenced.

解决方法：

1. 为影像添加地理空间参考信息，然后进行波段合成；

2. 使用方法1进行波段合成；
