计算机网络（第8版）谢希仁第二章物理层

一、物理层基本概念

（一）物理层

1、位置

• 考虑怎样在连接各种计算机的传输媒体上传输数据比特流，而不是具体的传输媒体

2、作用

• 尽可能屏蔽掉不同传输媒体和通信手段的差异。

3、协议

• 用于物理层的协议也常称为物理层规程 (procedure)。

4、任务

• 描述与传输媒体接口的4 个特性(机械特性、电气特性、功能特性、过程特性)

  • 机械特性：指明接口所用接线器的形状和尺寸、引线数目和排列、固定和锁定装置等。
  • 电气特性：指明在接口电缆的各条线上出现的电压的范围。
  • 功能特性：指明某条线上出现的某一电平的电压的意义。
  • 过程特性：指明对于不同功能的各种可能事件的出现顺序。

二、数据通信的基础知识

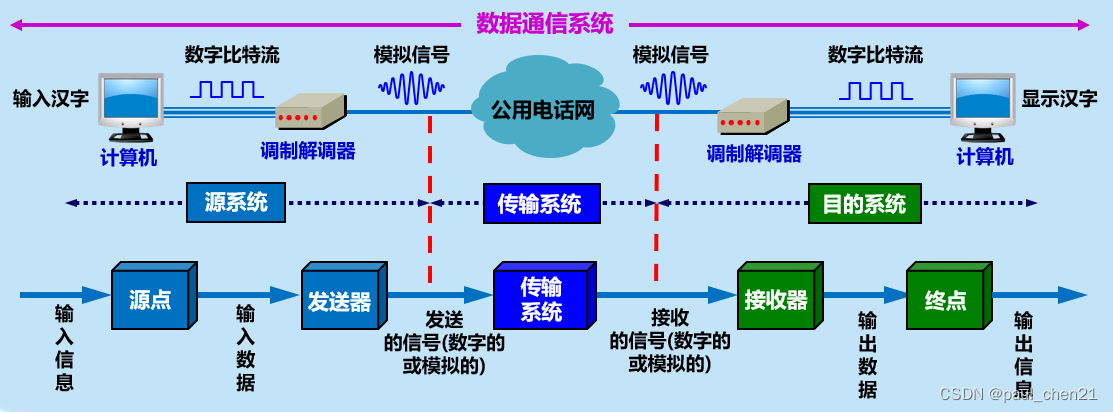

（一）数据通信系统的模型

三大部分：源系统（或发送端、发送方）、传输系统（或传输网络）和目的系统（或接收端、接收方）。

（二）常用术语

1、消息(message)：如话音、文字、图像、视频等。

2、信息(information)：𝟏𝟗𝟒𝟖 年，香农(Shannon)在其《通信的数学理论》论文中把信息定义为熵(entropy)的减少。

3、数据 (data)： 运送消息的实体。有意义的符号序列。

4、信号：数据的电气的或电磁的表现

• 模拟信号 (analogous signal)：代表消息的参数的取值是连续的。
• 数字信号 (digital signal)：代表消息的参数的取值是离散的。

5、码元：在使用时间域（简称为时域）的波形表示数字信号时，代表不同离散数值的基本波形。

• 使用二进制编码时，只有两种不同的码元：0 状态，1 状态。

（三）信道及类型

1、信道：一般用来表示向某一个方向传送信息的媒体。

2、单向通信（单工通信）：只能有一个方向的通信，没有反方向的交互。

3、双向交替通信（半双工通信）：通信的双方都可以发送信息，但双方不能同时发送（当然也就不能同时接收）。

4、双向同时通信（全双工通信）：通信的双方可以同时发送和接收信息。

5、基带信号（即基本频带信号）

• 来自信源的信号
• 包含有较多的低频成分，甚至有直流成分

6、调制

• 基带调制：仅对基带信号的波形进行变换，把数字信号转换为另一种形式的数字信号。把这种过程称为编码 (coding)。
• 带通调制：使用载波 (carrier)进行调制，把基带信号的频率范围搬移到较高的频段，并转换为模拟信号。经过载波调制后的信号称为带通信号（即仅在一段频率范围内能够通过信道）。

（四）编码

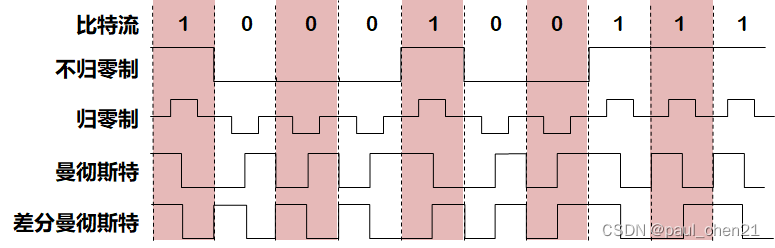

1、常用编码方式

• 不归零制：正电平代表 1，负电平代表 0。

• 归零制：正脉冲代表 1，负脉冲代表 0。

• 曼彻斯特编码：位周期中心的向上跳变代表 0，位周期中心的向下跳变代表 1。但也可反过来定义。

• 差分曼彻斯特编码：在每一位的中心处始终都有跳变。位开始边界有跳变代表 0，而位开始边界没有跳变代表 1。

•

• 信号频率：

  • 曼彻斯特编码和差分曼彻斯特编码产生的信号频率比不归零制高。

• 自同步能力：

  • 不归零制不能从信号波形本身中提取信号时钟频率（这叫做没有自同步能力）。
  • 曼彻斯特编码和差分曼彻斯特编码具有自同步能力。

2、基本的带通调制方法

• 基带信号往往包含有较多的低频成分，甚至有直流成分，而许多信道并不能传输这种低频分量或直流分量。

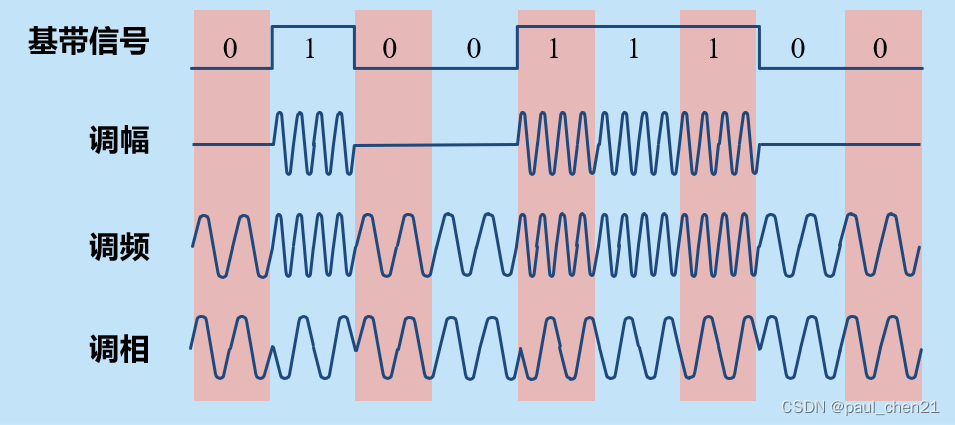

• 必须对基带信号进行调制 (modulation)。 最基本的调制方法有以下几种：

  • 调幅(AM)：载波的振幅随基带数字信号而变化。
  • 调频(FM)：载波的频率随基带数字信号而变化。
  • 调相(PM) ：载波的初始相位随基带数字信号而变化。
    -、

• 正交振幅调制 QAM (Quadrature Amplitude Modulation)

  • 一种多元制的振幅相位混合调制方法，以达到更高的信息传输速率。

  • 例如：

    可供选择的相位有 12 种，而对于每一种相位有 1 或 2 种振幅可供选择。总共有 16 种组合，即 16 个码元。

    由于 4 bit 编码共有 16 种不同的组合，因此这 16 个点中的每个点可对应于一种 4 bit 的编码。数据传输率可提高 4 倍。

  •

3、信道的极限容量

（1）原因

• 任何实际的信道都不是理想的，都不可能以任意高的速率进行传送。
• 码元传输的速率越高，或信号传输的距离越远，或噪声干扰越大，或传输媒体质量越差，在接收端的波形的失真就越严重。
• 限制码元在信道上的传输速率的两个因素：
  • 信道能够通过的频率范围。
  • 信噪比。

（2）信道能够通过的频率范围

• 具体的信道所能通过的频率范围总是有限的。信号中的许多高频分量往往不能通过信道。

• 码间串扰：接收端收到的信号波形失去了码元之间的清晰界限。

• 奈氏准则

• 码元传输的最高速率 =𝟐𝑾 （码元/秒）​

  • 激励工程人员不断探索更加先进的编码技术，使每一个码元携带更多比特的信息量。
  • 在带宽为 W (Hz) 的低通信道中，若不考虑噪声影响，则码元传输的最高速率是 2W (码元/秒)。传输速率超过此上限，就会出现严重的码间串扰的问题，使接收端对码元的判决（即识别）成为不可能。

（3）信噪比

• 信号的平均功率和噪声的平均功率之比。常记为 S/N，并用分贝 (dB) 作为度量单位。即：

• $$信噪比(\mathbf{dB})=10lo{g}_{10}\frac{\mathbf{S}}{\mathbf{N}}(\mathbf{dB})$$

• 香农公式

  • 信道的极限信息传输速率 C 可表达为：

  • $$C=Wlo{g}_2(1+\frac{S}{N})(\mathbf{bit}/\mathbf{s})$$

  • 其中：

    • W 信道的带宽 (Hz)；
    • S 为信道内所传信号的平均功率；
    • N 为信道内部的高斯噪声功率。

  • 信道的带宽或信道中的信噪比越大，则信息的极限传输速率就越高。

  • 信道的极限信息传输速率 $\underset{\mathbf{W}\to \infty }{\mathbf{lim}}\mathbf{C}=1.44\frac{\mathbf{S}}{{\mathbf{n}}_0}$，其中$ 𝒏_𝟎 $为单位频带内的噪声功率，即 𝑾 趋向无限大时，𝑪 并不趋向无限大。

  • 只要信息传输速率低于信道的极限信息传输速率，就一定可以找到某种办法来实现无差错的传输。

  • • 告诫工程人员，在实际有噪声的信道上，不论采用多么复杂的编码技术，都不可能突破信息传输速率的绝对极限。

（4）提高信息的传输速率的方法

• 方法：用编码的方法让每一个码元携带更多比特的信息量。

（5）注意

奈氏准则和香农公式的意义不同

• 奈氏准则：激励工程人员不断探索更加先进的编码技术，使每一个码元携带更多比特的信息量。

• 香农公式：告诫工程人员，在实际有噪声的信道上，不论采用多么复杂的编码技术，都不可能突破信息传输速率的绝对极限。

三、物理层下面的传输媒体

（一）定义及分类

1、定义

• 传输媒体是数据传输系统中在发送器和接收器之间的物理通路。

2、分类

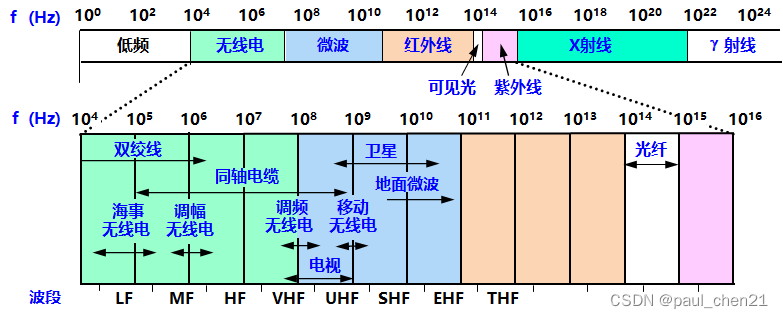

• 人类可以识别使用的电磁波频率范围(频谱)从3kHz_{300GHz。根据国际电信联盟定义，3kHz}300GHz的频段根据频率高低被分成了VLH(甚低频)、LF(低频)、MF(中频)、HF(高频)、VHF(甚高频)、UHF(超高频)、SHF、EHF(极高频)和THF(太赫兹辐射)。

3、频谱

（二）导引型传输媒体

• 电磁波被导引沿着固体媒体（铜线或光纤）传播。

  • 多模光纤
  • 单模光纤

1. 双绞线

（1）定义

• 最古老但又最常用的传输媒体。

• 把两根互相绝缘的铜导线并排放在一起，然后用规则的方法绞合 (twist) 起来就构成了双绞线。

• 绞合度越高，可用的数据传输率越高。

（2）分类

• 无屏蔽双绞线 UTP(Unshielded Twisted Pair) ：

  • 无屏蔽层。
  • 价格较便宜。

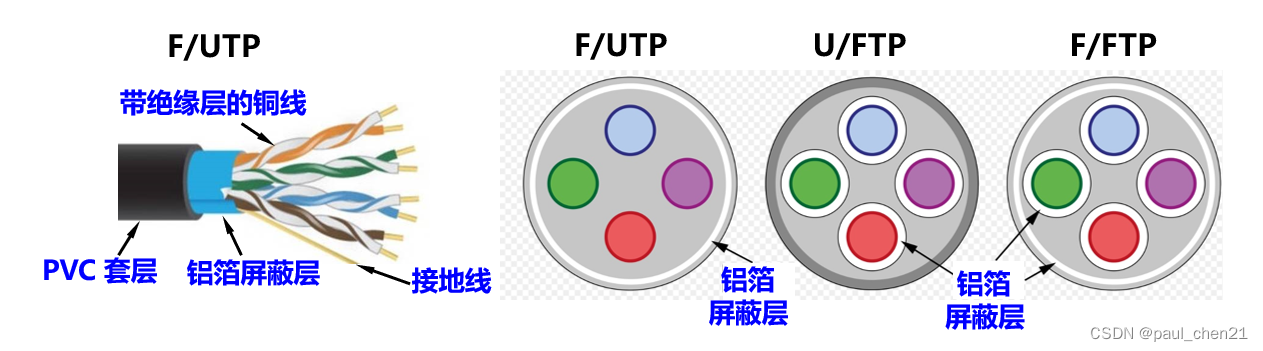

• 屏蔽双绞线 STP(Shielded Twisted Pair)：

  • 带屏蔽层。

  • 都必须有接地线。

  • x/UTP：对整条双绞线电缆进行屏蔽。

    • F/UTP (F=Foiled)：表明采用铝箔屏蔽层。

    • S/UTP (S=braid Screen)：表明采用金属编织层进行屏蔽。

    • SF/UTP：表明在铝箔屏蔽层外面再加上金属编织层的屏蔽。

    • FTP 或 U/FTP：把电缆中的每一对双绞线都加上铝箔屏蔽层。U表明对整条电缆不另增加屏蔽层

    • F/FTP：在 FTP 基础上对整条电缆再加上铝箔屏蔽层。

    • S/FTP：在 FTP 基础上对整条电缆再加上金属编织层的屏蔽。

    •

    • 在抗干扰能力上，U/FTP 比 F/UTP 好，而 F/FTP 则是最好的。

（3）双绞线标准 EIA/TIA-568

绞合线类别	带 宽	线 缆 特 点	典 型 应 用
C3	16 MHz	2 对 4 芯双绞线	模拟电话；传统以太网（10 Mbit/s）
5	100 MHz	与 3 类相比增加了绞合度	传输速率 100 Mbit/s （距离 100 m）
5E(超5类)	125 MHz	与 5 类相比衰减更小	传输速率 1 Gbit/s （距离 100 m）
6	250 MHz	改善了串扰等性能，可使用屏蔽双绞线	传输速率 10 Gbit/s（距离 35 ~ 55 m）
6A	500 MHz	改善了串扰等性能，可使用屏蔽双绞线	传输速率 10 Gbit/s（距离100 m）
7	600 MHz	必须使用屏蔽双绞线	传输速率超过 10 Gbit/s，距离 100 m
8	2000 MHz	必须使用屏蔽双绞线	传输速率 25 Gbit/s 或 40 Gbit/s，距离 30 m

• 无论是哪种类别的双绞线，衰减都随频率的升高而增大。
• 双绞线的最高速率还与数字信号的编码方法有很大的关系。

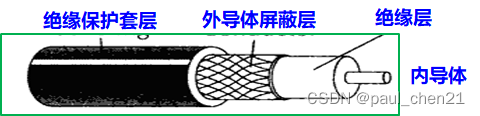

（4）同轴电缆

• 由内导体铜质芯线（单股实心线或多股绞合线）、绝缘层、网状编织的外导体屏蔽层（也可以是单股的）以及保护塑料外层所组成。

•

• l具有很好的抗干扰特性，被广泛用于传输较高速率的数据。

（5）光缆

• 光纤是光纤通信的传输媒体。通过传递光脉冲来进行通信。其传输带宽远远大于目前其他各种传输媒体的带宽。

• 发送端：要有光源，在电脉冲的作用下能产生出光脉冲。

  • 光源：发光二极管，半导体激光器等。

• 接收端：要有光检测器，利用光电二极管做成，在检测到光脉冲时还原出电脉冲。

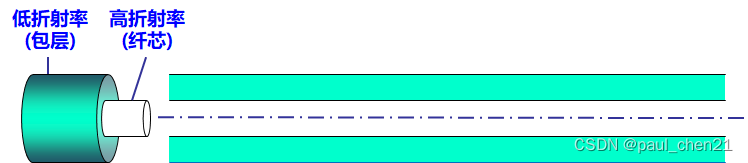

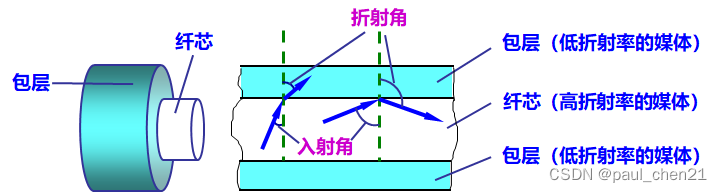

• 光波在纤芯中的传播

  • 光纤通常由非常透明的石英玻璃拉成细丝，主要由纤芯和包层构成双层通信圆柱体。当光线从高折射率的媒体射向低折射率的媒体时，其折射角将大于入射角。如果入射角足够大，就会出现全反射，光也就沿着光纤传输下去。

  •

  • 光线在纤芯中传输的方式是不断地全反射

  •

• 多模光纤与单模光纤

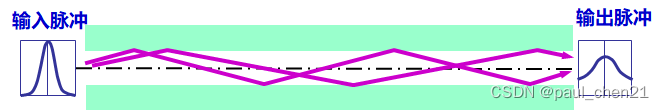

  • 多模光纤
    • 可以存在多条不同角度入射的光线在一条光纤中传输。
    • 光脉冲在多模光纤中传输时会逐渐展宽，造成失真，只适合于近距离传输。
    •

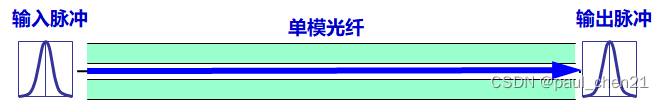

  • 单模光纤
    • 其直径减小到只有一个光的波长（几个微米），可使光线一直向前传播，而不会产生多次反射。
    • 制造成本较高，但衰耗较小。
    • 光源要使用昂贵的半导体激光器，不能使用较便宜的发光二极管。
      -

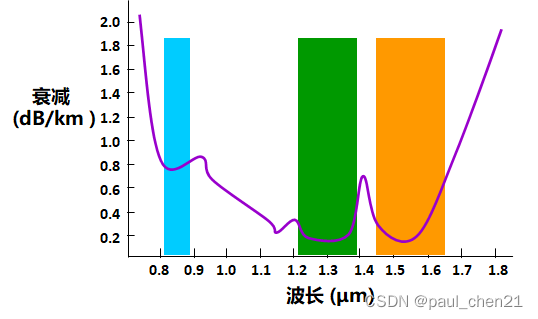

• 光纤通信中使用的光波的波段

  • 常用的三个波段的中心：

    • 850 nm，
    • 1300 nm，
    • 1550 nm。

  • 所有这三个波段都具有 25000~30000 GHz 的带宽，通信容量非常大。

  •

  • 光纤优点

    • 通信容量非常大
    • 传输损耗小，中继距离长，对远距离传输特别经济。
    • 抗雷电和电磁干扰性能好。
    • 无串音干扰，保密性好，不易被窃听或截取数据。
    • 体积小，重量轻。

  • 现在已经非常广泛地应用在计算机网络、电信网络和有线电视网络的主干网络中。

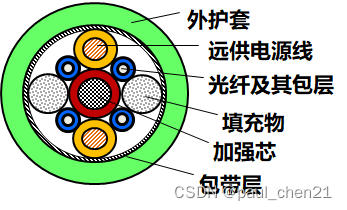

• 光缆

  • 必须将光纤做成很结实的光缆。
    • 数十至数百根光纤，
    • 加强芯和填充物，
    • 必要时还可放入远供电源线，
    • 最后加上包带层和外护套。
  • 使抗拉强度达到几公斤，完全可以满足工程施工的强度要求。
  •

（三）非导引型传输媒体

1、简介及分类

• 利用无线电波在自由空间的传播可较快地实现多种通信，因此将自由空间称为“非导引型传输媒体”。
• 无线传输所使用的频段很广：3kHz~300GHz 的频段根据频率高低被分成了VLF(甚低频)、LF(低频)、MF(中频)、HF(高频)、VHF(甚高频)、UHF(超高频)、SHF()、EHF(极高频)和THF(太赫兹辐射)共 9 个部分。

（1）无线电微波通信

• 占有特殊重要的地位。
• 微波频率范围：
  • 300 MHz~300 GHz（波长1 m ~ 1 mm）。
  • 主要使用：2 ~ 40 GHz。
• 在空间主要是直线传播。
  • 地球表面：传播距离受到限制，一般只有 50 km左右。
  • 100 m 高的天线塔：传播距离可增大到 100 km。
• 指自由空间。非导引型传输媒体中电磁波的传输常称为无线传输。

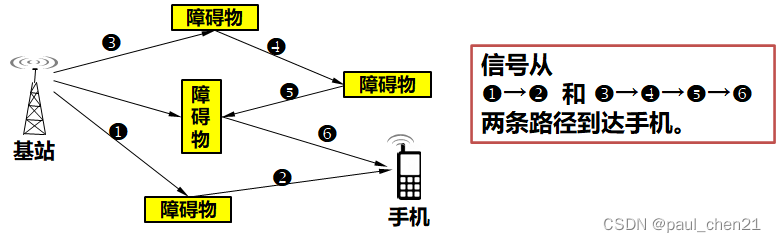

（2）多径效应

基站发出的信号可以经过多个障碍物的数次反射，从多条路径、按不同时间等到达接收方。多条路径的信号叠加后一般都会产生很大的失真，这就是所谓的多径效应。

（3）误码率

即比特错误率，不能大于可容许的范围

• 对于给定的调制方式和数据率，信噪比越大，误码率就越低。

• 对于同样的信噪比，具有更高数据率的调制技术的误码率也更高。

• 如果用户在进行通信时不断改变自己的地理位置，就会引起无线信道特性的改变，因而信噪比和误码率都会发生变化。

•

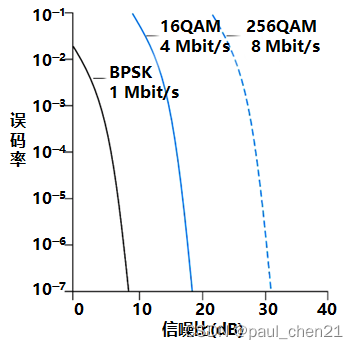

• 理想无线信道的误码率与信噪比、调制方式、数据率的关系

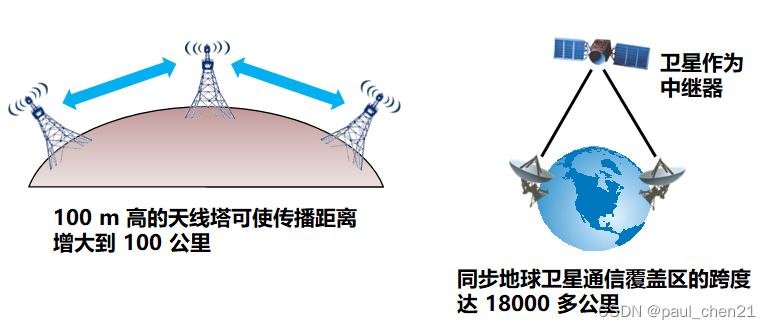

（4）远距离微波通信：微波接力

微波接力：中继站把前一站送来的信号放大后再发送到下一站。

主要特点：

• 微波波段频率很高，频段范围很宽，其通信信道的容量很大。
• 工业干扰和天电干扰对微波通信的危害小，微波传输质量较高。
• 与相同容量和长度的电缆载波通信比较，微波接力通信建设投资少，见效快，易于实施。

主要缺点：

• 相邻站之间必须直视（常称为视距 LOS (Line Of Sight)），不能有障碍物，存在多径效应。
• 有时会受到恶劣气候的影响。
• 与电缆通信系统比较，微波通信的隐蔽性和保密性较差。
• 对大量中继站的使用和维护要耗费较多的人力和物力。

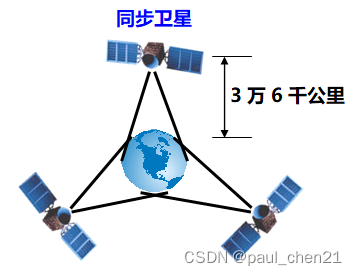

（5）卫星通信

• 通信容量大，通信距离远，通信比较稳定，通信费用与通信距离无关。

• 但传播时延较大：在 250~300 ms之间。

  • 请注意：“卫星信道的传播时延较大”并不等于“用卫星信道传送数据的时延较大”！！！！

• 保密性相对较差。造价较高。

• 低轨道卫星通信系统（卫星高度在 2000 公里以下）已开始使用。目前，大功率、大容量、低轨道宽带卫星已开始在空间部署，并构成了空间高速链路。

（6）无线局域网使用的 ISM 频段

• 无线局域网：使用无线信道的计算机局域网。
• 无线电频段：通常必须得到无线电频谱管理机构的许可证。
• ISM 频段：可以自由使用。

四、信道复用技术

（一）频分复用、时分复用和统计时分复用

1、复用 (multiplexing)

复用 (multiplexing) ：允许用户使用一个共享信道进行通信。

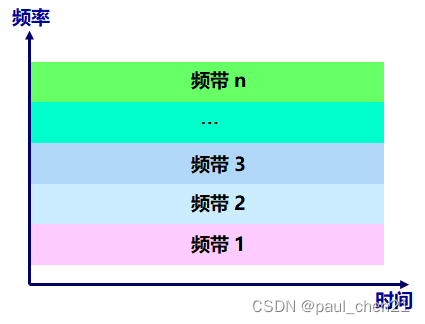

2、频分复用 FDM(Frequency Division Multiplexing)

• 最基本
• 将整个带宽分为多份，用户在分配到一定的频带后，在通信过程中自始至终都占用这个频带。
• 所有用户在同样的时间占用不同的带宽（即频带）资源。（每个带宽对应一个用户）
  -

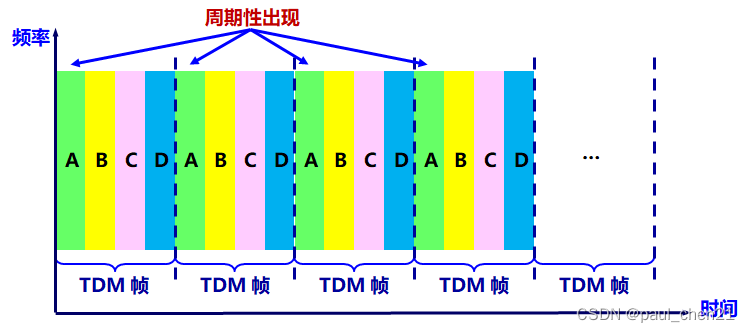

3、时分复用 TDM (Time Division Multiplexing)

（1）原理

• 将时间划分为一段段等长的时分复用帧（TDM帧）。
• 每一个时分复用的用户在每一个 TDM 帧中占用固定序号的时隙。（每个序号分配给一个用户）
• 每一个用户所占用的时隙是周期性地出现（其周期就是TDM帧的长度）的。
• TDM 信号也称为等时 (isochronous) 信号。
• 所有用户在不同的时间占用同样的频带宽度。
•

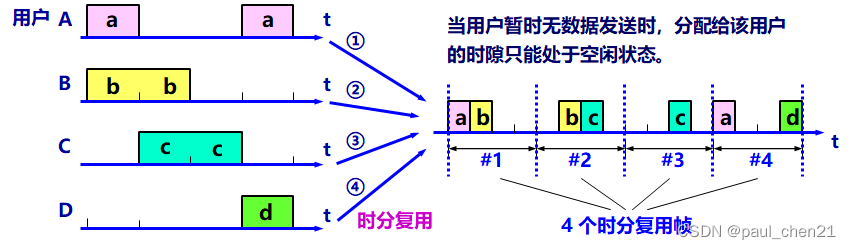

（2）缺点

• 时分复用会导致信道利用率不高，当用户暂时无数据发送时，分配给该用户的时隙只能处于空闲状态。
•

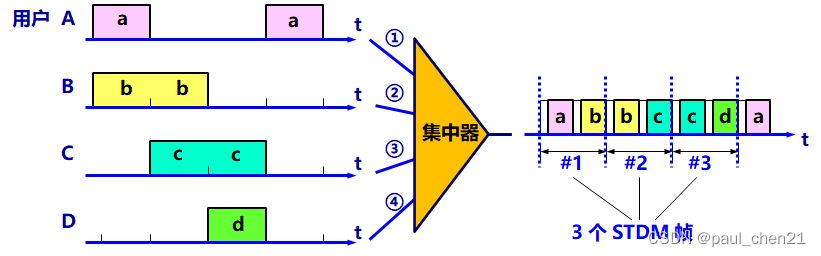

（3）统计时分复用 STDM (Statistic TDM)

• STDM 帧不是固定分配时隙，而是按需动态地分配时隙，因此可以提高线路的利用率。

•

4、频分多址与时分多址

（1）频分多址 FDMA (Frequency Division Multiple Access)

• 对频分复用的复用
• 可让 N 个用户各使用一个频带，或让更多的用户轮流使用这 N 个频带。（多人使用同一个带宽）

（2）时分多址TDMA (Time Division Multiple Access)

• 对时分复用的复用
• 可让 N 个用户各使用一个时隙，或让更多的用户轮流使用这 N 个时隙。（多人使用同一个时缝）

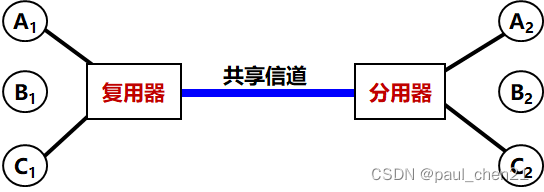

5、复用器 (multiplexer) 和分用器 (demultiplexer)

• 成对使用

（二）波分复用

1、波分复用WDM

波分复用WDM（Wavelength Division Multiplexing）就是频分复用。

• 在一根光纤上复用两路光载波信号称为波分复用WDM
• 在一根光纤上复用多路光载波信号，成为密集波分复用DWDM（Dense Wavelength Division Multiplexing）

光复用器又称合波器，光分用器又称分波器

光信号传输一段距离后会衰减，使用掺铒光纤放大器EDFA（Erbium Doped Fiber Amplifier）直接对光信号进行放大。

（三）码分复用

1、码分复用 CDM (Code Division Multiplexing)

• 每一个用户可以在同样的时间使用同样的频带进行通信。
• 各用户使用经过特殊挑选的不同码型，因此不会造成同频干扰。
• 当码分复用 CDM (Code Division Multiplexing) 信道为多个不同地址的用户所共享时，就称为码分多址 CDMA (Code Division Multiple Access)。

2、码分多址 CDMA (Code Division Multiple Access)

（1）码片

• 将每一个比特时间划分为 m 个短的间隔，称为码片 (chip)。
• 为每个站指派一个唯一的 m bit 码片序列。
  • 发送比特 1：发送自己的 m bit 码片序列。
  • 发送比特 0：发送该码片序列的二进制反码。

（2）CDMA 的重要特点

• 每个站分配的码片序列：各不相同，且必须互相正交 (orthogonal)。

• 正交：向量 S 和 T 的规格化内积 (inner product) 等于 𝟎：(2-3)

• $$S\bullet T=\frac{1}{m}\sum _{i=1}^m{s}_i{t}_i=0$$

• 任何一个码片向量和该码片向量自己的规格化内积都是 𝟏。(2-4)

• $$S\bullet S=\frac{1}{m}\sum _{i=1}^m{s}_i{s}_i=\frac{1}{m}\sum _{i=1}^m{s_i}^2=\frac{1}{m}\sum _{i=1}^m{(\pm 1)}^2=1$$

• 任何一个码片向量和该码片反码的向量的规格化内积值是 –𝟏。(2-5)

• $$S\bullet \bar{s}=\frac{1}{m}\sum _{i=1}^m{s}_i\bullet (-s_i)=-\frac{1}{m}\sum _{i=1}^m{s_i}^2=-\frac{1}{m}\sum _{i=1}^m{(\pm 1)}^2=0$$

（3）CDMA 工作原理

• 在 CDMA 系统中有很多站在相互通信，每个站发送的数据是数据比特和本站码片序列的乘积，因而是本站的码片序列(发送比特 1)和其码片序列的二进制反码(发送比特 0)的组合序列，或什么也不发送；
  利用 GPS 使所有站发送的码片序列同步，即所有码片序列都在同一时刻开始；

• 假设 𝑿 站要接收 𝑺 站发送的数据， 𝑿 站必须知道 𝑺 站的码片序列；

• 𝑿 站使用 𝑺 站的码片向量与收到的未知叠加信号(各站发送码片序列之和)做内积运算；

• 由(2-3)~(2-5)知：

  • 当 𝑺 站发送比特 1，在 𝑿 站计算内积是 +1；
  • 当 𝑺 站发送比特 0，在 𝑿 站计算内积是 -1；
  • 当 𝑺 站没发送比特，在 𝑿 站计算内积是 0。

3、扩频技术

（1）实现

• 要发送信息的数据率 = b bit/s，实际发送的数据率 = mb bit/s，同时，所占用频带宽度也提高到原来的 m 倍。
• 𝟏𝟗𝟒2 年海蒂·拉玛(Hedy Lamarr)申请的扩频技术专利获得通过，为此她被誉为扩频之母。

（2）分类

• 直接序列扩频 DSSS (Direct Sequence Spread Spectrum) 。
• 跳频扩频 FHSS (Frequency Hopping Spread Spectrum)。

五、数字传输系统

（一）技术变革

1、历史

• 早期，电话网长途干线采用频分复用 FDM 的模拟传输方式。

• 目前，大都采用时分复用 PCM 的数字传输方式。

• 现代电信网业务括话音、视频、图像和各种数据业务。因此需要一种能承载来自其他各种业务网络数据的传输网络。

• 在数字化的同时，光纤开始成为长途干线最主要的传输媒体。

（1）早期数字传输系统的缺点

• 速率标准不统一。两个互不兼容的国际标准：

  • 北美和日本的 T1 速率（1.544 Mbit/s）
  • 欧洲的 E1 速率（2.048 Mbit/s）。

• 不是同步传输。主要采用准同步方式。

  • 各支路信号的时钟频率有一定的偏差，给时分复用和分用带来许多麻烦。

（2）同步光纤网 SONET (Synchronous Optical Network)

• 各级时钟都来自一个非常精确的主时钟。
• 为光纤传输系统定义了同步传输的线路速率等级结构：
  • 传输速率以 51.84 Mbit/s 为基础。对电信信号称为第 1 级同步传送信号 STS-1 (Synchronous Transport Signal)，对光信号则称为第 1 级光载波 OC-1 (Optical Carrier)。
  • 现已定义了从 51.84 Mbit/s (即 OC-1) 到 9953.280 Mbit/s (即 OC-192/STS-192) 的标准。

（3）同步数字系列 SDH (Synchronous Digital Hierarchy)

• ITU-T 以美国标准 SONET 为基础制订的国际标准。

• 与 SONET 的主要不同：SDH 的基本速率为 155.52 Mbit/s，称为第 1 级同步传递模块 (Synchronous Transfer Module)，即 STM-1，相当于 SONET 体系中的 OC-3 速率。

• SONET 的 OC/STS 级与 SDH 的 STM 级的对应关系

• 线路速率(Mbit/s)	SONET符号	ITU-T符号	表示线路速率的常用近似值
  51.840	OC-1/STS-1	¾
  155.520	OC-3/STS-3	STM-1	155 Mbit/s
  466.560	OC-9/STS-9	STM-3
  622.080	OC-12/STS-12	STM-4	622 Mbit/s
  933.120	OC-18/STS-18	STM-6
  1244.160	OC-24/STS-24	STM-8
  2488.320	OC-48/STS-48	STM-16	2.5 Gbit**/s**
  4976.640	OC-96/STS-96	STM-32
  9953.280	OC-192/STS-192	STM-64	10 Gbit**/s**
  39813.120	OC-768/STS-768	STM-256	40 Gbit**/s**

（4）SONET / SDH 标准的意义

• 定义了标准光信号，规定了波长为 1310 nm 和 1550 nm 的激光源。

• 在物理层定义了帧结构。

• 使北美、日本和欧洲这三个地区三种不同的数字传输体制在 STM-1 等级上获得了统一。

• 已成为公认的新一代理想的传输网体制。

• SDH 标准也适合于微波和卫星传输的技术体制。

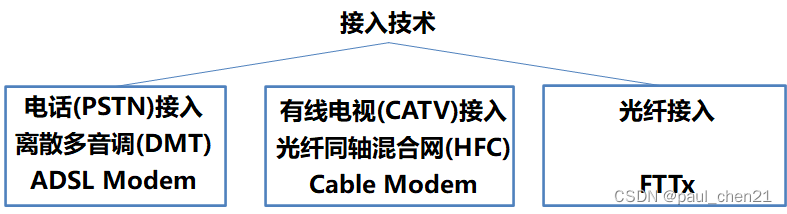

六、宽带接入技术

（一）简介

• 宽带：标准在不断提高。
• 美国联邦通信委员会 FCC 定义：宽带下行速率达 25 Mbit/s，宽带上行速率达 3 Mbit/s。
• 从宽带接入的媒体来看，划分为 2 大类：
  • 有线宽带接入。
  • 无线宽带接入。

（二）ADSL 技术

1、ADSL 调制解调器

• 采用离散多音调 DMT（Discrete Multi-Tone）调制技术。
• DMT 调制技术采用频分复用 FDM 方法。
• 相当于在一对用户线上使用许多小的调制解调器并行地传送数据。
• ADSL 不能保证固定的数据率。

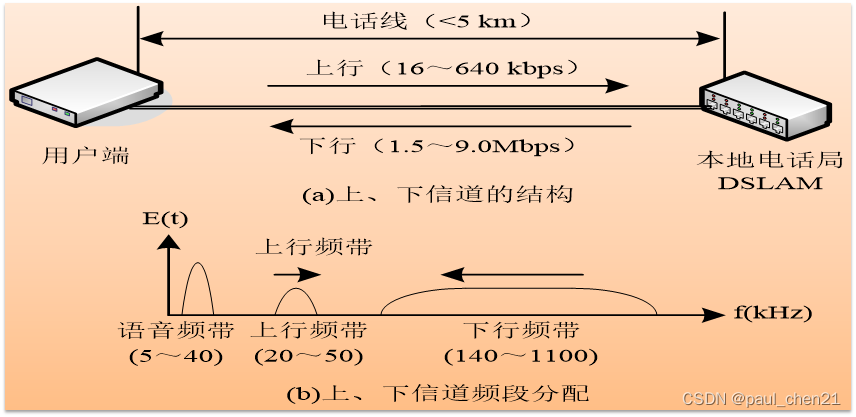

• DMT 技术的频谱分布
•

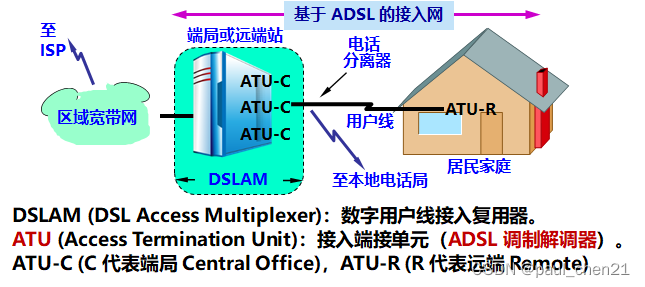

2、ADSL 的组成

3 大组成部分：

• 数字用户线接入复用器 DSLAM（DSL Access Multiplexer）

• 用户线

• 用户家中的一些设施

•

• ADSL 最大好处：可以利用现有电话网中的用户线（铜线），而不需要重新布线。

3、第二代 ADSL

• 包括 ADSL2（G.992.3 和 G.992.4 和 ADSL2+（G.992.5）
• 主要改进：
  • 通过提高调制效率得到了更高的数据率。
  • 采用了无缝速率自适应技术 SRA (Seamless Rate Adaptation)。
  • 改善了线路质量评测和故障定位功能。
• ADSL 并不适合于企业，因为企业往往需要使用上行信道发送大量数据给许多用户。

4、xDSL

• SDSL (Symmetric DSL)：对称数字用户线
• HDSL (High speed DSL)：高速数字用户线
• VDSL (Very high speed DSL)：甚高速数字用户线
• Giga DSL：超高速数字用户线
  • 华为公司于 2012 年首先研制成功样机。
  • 使用时分双工 TDD (Time Division Duplex)和 OFDM 技术

（三）CATV 接入(光纤同轴混合网(HFC))

1、光纤同轴混合网(HFC)

• HFC (Hybrid Fiber Coax) 网基于有线电视网 CATV 网。

• 改造：把原有线电视网中的同轴电缆主干部分改换为光纤。

•

• HFC 网具有双向传输功能，扩展了传输频带

•

2、机顶盒与电缆调制解调器（set-top box）

• 机顶盒（set-top box）：
  • 连接在同轴电缆和用户的电视机之间。
  • 使现有的模拟电视机能够接收数字电视信号。
• 电缆调制解调器（cable modem）：
  • 将用户计算机接入互联网。
  • 在上行信道中传送交互数字电视所需的一些信息。
  • 不需要成对使用，而只需安装在用户端。
  • 复杂，必须解决共享信道中可能出现的冲突问题。

（四）光纤接入(FTTx)

• 代表多种宽带光纤接入方式。
• 表示 Fiber To The…（光纤到…）
  • 光纤到户 FTTH (Fiber To The Home)：在光纤进入用户的家门后，才把光信号转换为电信号。
  • 光纤到大楼 FTTB (Fiber To The Building)
  • 光纤到路边 FTTC (Fiber To The Curb)
  • 光纤到小区 FTTZ (Fiber To The Zone)
  • 光纤到办公室 FTTO (Fiber To The Office)
  • 光纤到桌面 FTTD (Fiber To The Desk) 等。

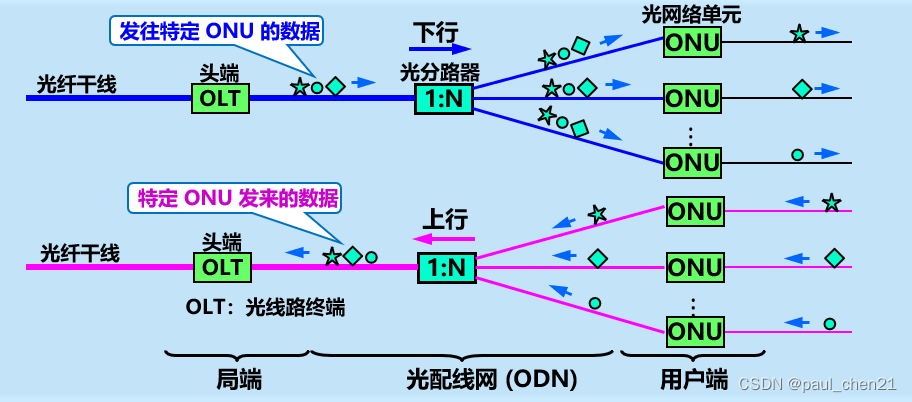

1、光配线网 ODN (Optical Distribution Network)

• 光配线网 ODN (Optical Distribution Network)：位于光纤干线和广大用户之间。
  无源的光配线网常称为无源光网络 PON (Passive Optical Network)。

•

• 采用波分复用 WDM，上行和下行分别使用不同的波长。

• 无源的光配线网常称为无源光网络 PON (Passive Optical Network)。

  • 以太网无源光网络 EPON (Ethernet PON)

• 在链路层使用以太网协议，利用 PON 的拓扑结构实现以太网的接入。
  - 与现有以太网的兼容性好，并且成本低，扩展性强，管理方便。

• 吉比特无源光网络 GPON (Gigabit PON)

  • 采用通用封装方法 GEM (Generic Encapsulation Method)，可承载多业务，且对各种业务类型都能够提供服务质量保证，总体性能比EPON好。
  • 成本稍高。

• 采用波分复用 WDM，上行和下行分别使用不同的波长。

（五）小结
