【蓝桥杯——物联网设计与开发】基础模块1 - GPIO输出

目录

一、LED

（1）原理图

（2）STM32CubeMX 软件配置

（3）代码编写

（4）实验现象

二、继电器

（1）原理图

（2）STM32CubeMX 软件配置

（3）代码编写

（4）实验现象

三、LED & 继电器 接口函数封装

四、踩坑日记

---

一、LED

（1）原理图

        在蓝桥杯物联网竞赛实训平台中，每个节点都有一个板载 LED，即 LD5；

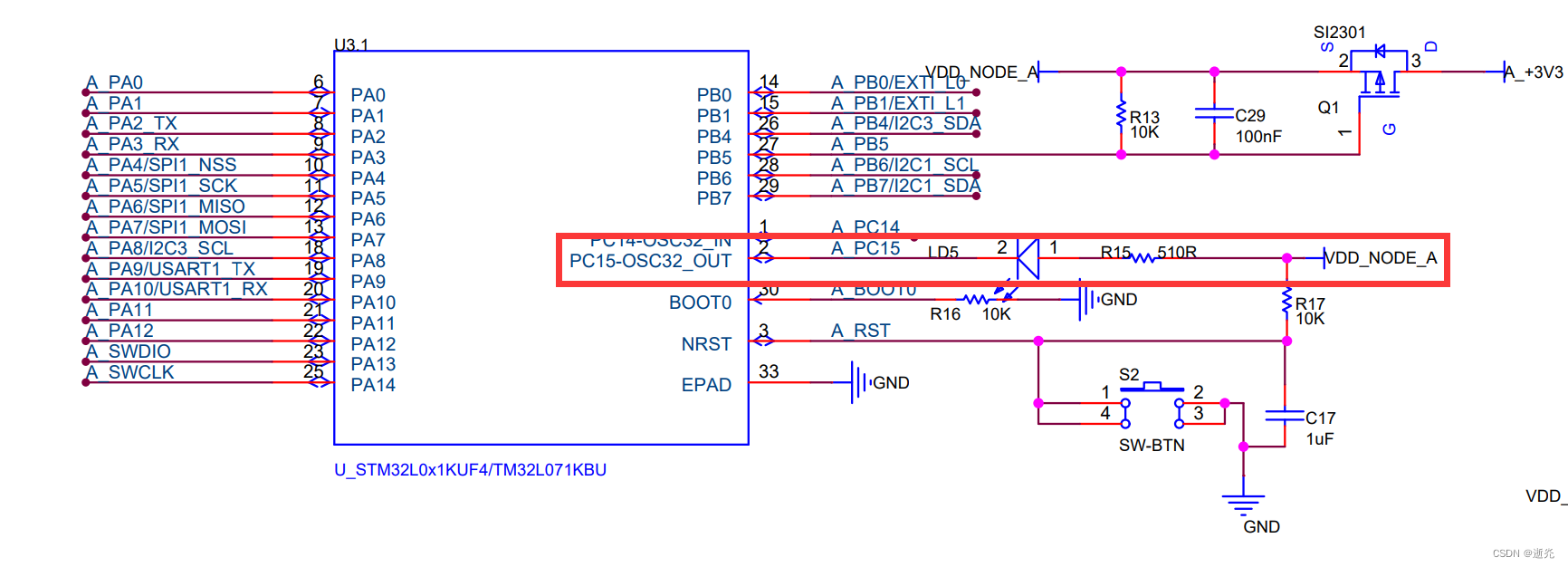

        🟢️LED 原理图如图1所示：

        LD5 是一个发光二极管，其左侧连接芯片引脚 PC15，右侧连接 VDD_NODE_A，即节点电源。

• 当引脚 PC15 输出低电平时，LD5 两侧压差大于二极管导通电压而导通，LD5 点亮；
• 当引脚 PC15 输出高电平时，LD5 两侧压差小于二极管导通电压而截止，LD5 熄灭；

图1        LD5电路原理图

（2）STM32CubeMX 软件配置

1️⃣打开软件，在搜索栏中搜索 STM32L071KB 系列 → 在右侧下方选择 UFQFPN32 封装 → 点击 "Start Project"；

图2        STM32CubeMX芯片选择

2️⃣点击 "Clock Configuration" 栏 → 在系统时钟选择器处，选择 "PLLCLK" （即锁相环时钟） → 在 "HCLK（MHz）" 框中填写最大时钟 32（MHz） → 回车即可自动配置时钟树；

图3        时钟配置

3️⃣回到 "Pinout & Configuration" 栏 → 点击引脚 PC15 → 选择 GPIO_Output 模式（此处默认为推挽输出）；

图4        LD5引脚配置

4️⃣点击 "System Core” → 点击 "SYS" → 点击 "Debug Serial Wire"，从而配置 Debug 串行线，有助于 Keil 编译器的 Debug 调试；

图5        Debug Serial Wire配置

5️⃣点击 "GPIO" → 点击引脚 PC15 → 将 "GPIO output level" 栏修改为 "High"，即将 PC15 引脚初始化为高电平；

⚠️此处修改不是必须的，应当根据题意要求进行配置，这里默认为上电熄灭；

图6        PC15引脚初始化配置

6️⃣点击 "Project Manager" 栏 → ⚠️注意 "Toolchain / IDE" 应当修改为 "MDK-ARM" → "Code Generator" 栏中配置如图8所示 → 生成代码，打开文件即可；

图7        工具链切换

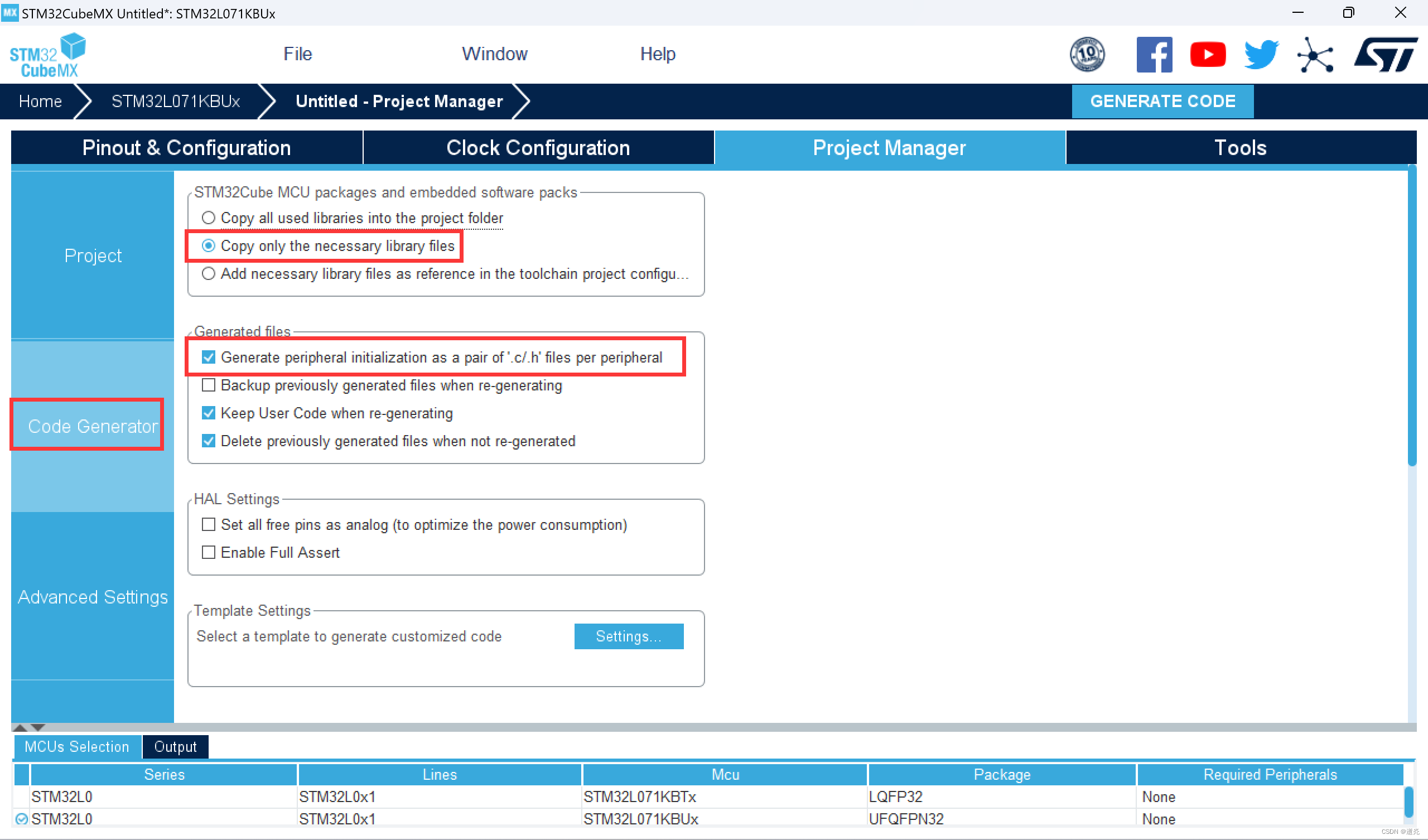

图8        Code Generator配置

7️⃣生成代码后先编译❗️

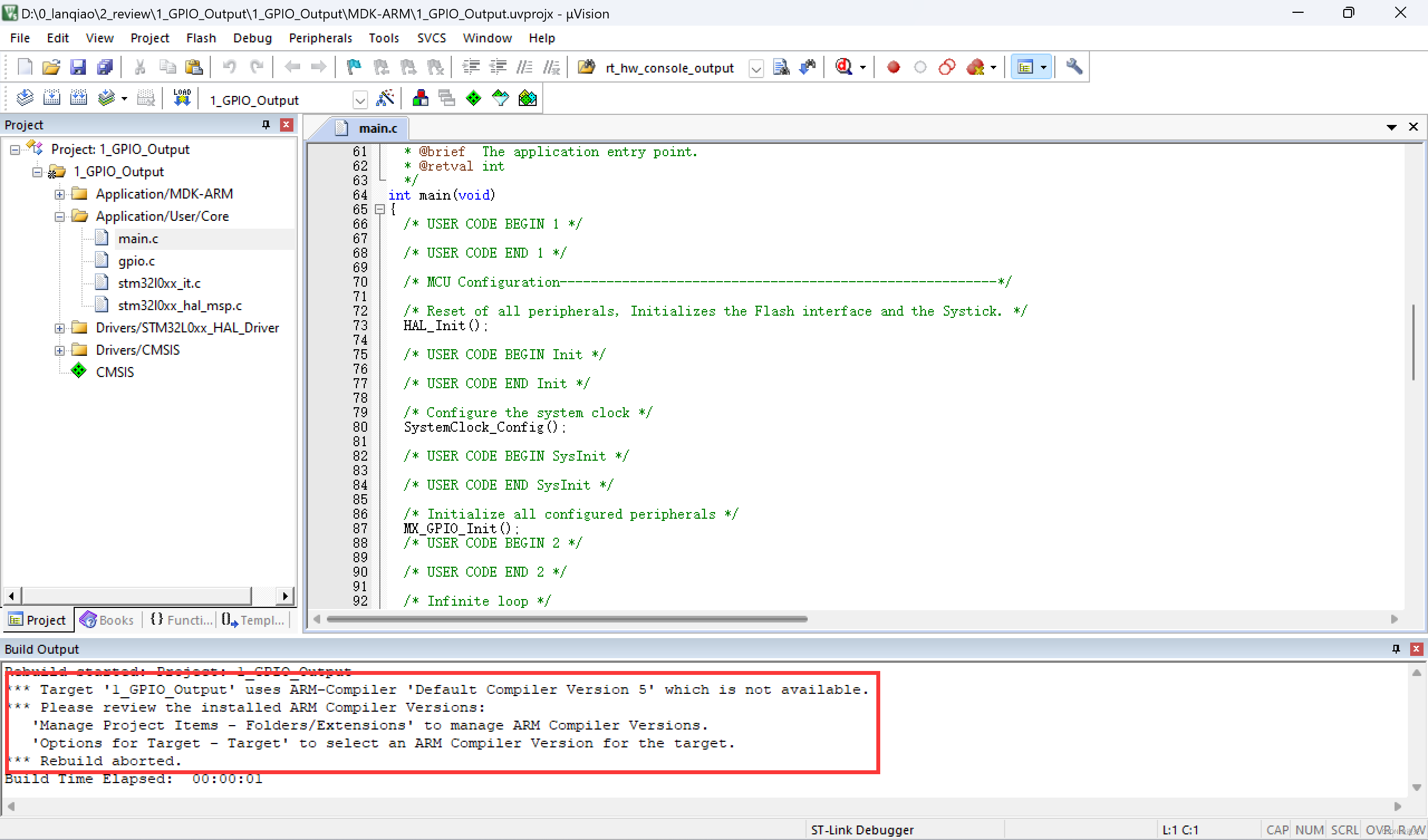

        🟡️此处编译不成功，原因在于 Keil 版本问题，解决方法如下：

                如图10所示，点击魔术棒 → 将 "ARM Compiler" 栏更改为 V6.21 → 重新编译即可；

图9        编译未通过

图10        修改版本配置

8️⃣在魔术棒的 "Debug" 栏中，将下载器更改为 "CMSIS-DAP Debugger"  → 点击 "Settings" → 在 "Flash Download" 栏中，勾选 "Reset and Run"；此时代码可以下载到开发板；

图11        下载器选项更改

图12        下载器设置

（3）代码编写

🟢️main函数

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  /* USER CODE BEGIN 2 */

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
		HAL_GPIO_WritePin(GPIOC, GPIO_PIN_15, GPIO_PIN_RESET);	// PC15输出低电平 - LD5点亮
		HAL_Delay(500);		// 延时500ms
		HAL_GPIO_WritePin(GPIOC, GPIO_PIN_15, GPIO_PIN_SET);		// PC15输出高电平 - LD5熄灭
		HAL_Delay(500);		// 延时500ms
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

（4）实验现象

• LD5 以 1s 为间隔亮灭闪烁

---

二、继电器

（1）原理图

        在蓝桥杯物联网竞赛实训平台上，除了 LD5，还有两个继电器。

        这两个继电器分别带有 K1-LED 和 K2-LED。

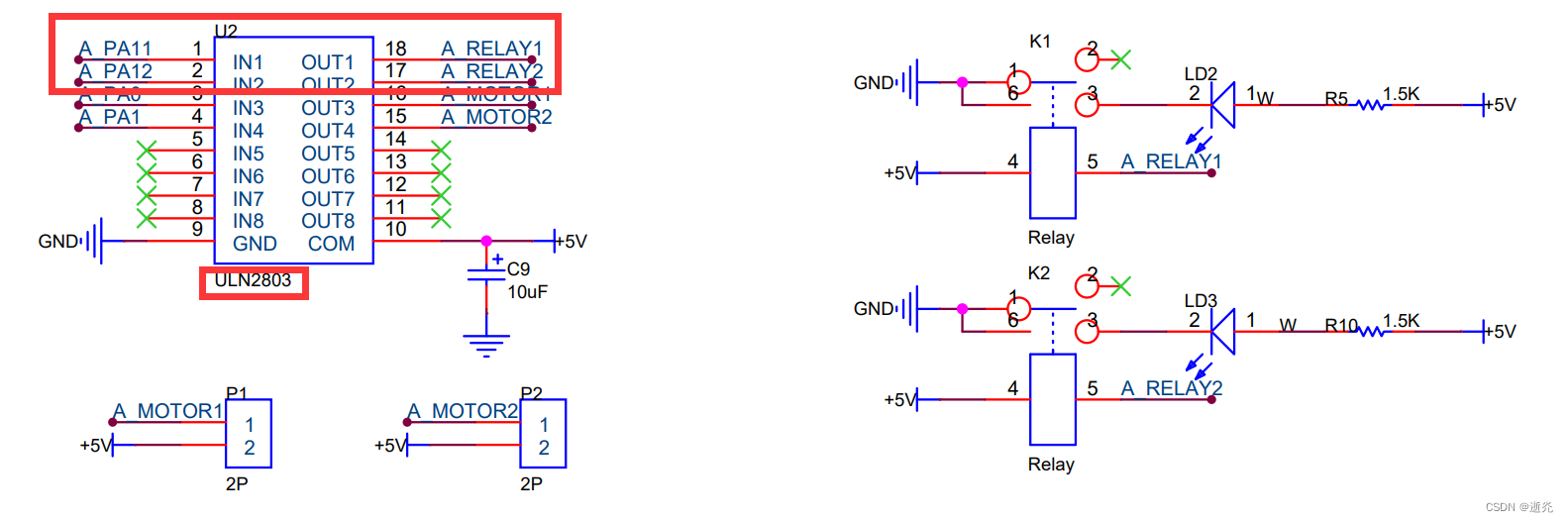

        🔵继电器原理图如图13所示：

                继电器 RELAY1 左侧为 5V 电源，右侧为引脚 A_RELAY1，引脚 A_RELAY1 通过芯片 ULN2803（达林顿管）与芯片引脚 PA11 连接；

                继电器 RELAY2 左侧为 5V 电源，右侧为引脚 A_RELAY2，引脚 A_RELAY2 通过芯片 ULN2803（达林顿管）与芯片引脚 PA12 连接；

• 当引脚 PA11 输出低电平时，通过 ULN2803 内部的反相器和放大器输出后， A_RELAY1 引脚电平为高电平，此时 RELAY 不通电，开关 K1 不被吸引，LD2 熄灭；
• 当引脚 PA11 输出高电平时，通过 ULN2803 内部的反相器和放大器输出后， A_RELAY1 引脚电平为低电平，此时 RELAY 通电，开关 K1 被吸引，LD2 点亮；
• 当引脚 PA12 输出低电平时，通过 ULN2803 内部的反相器和放大器输出后， A_RELAY2 引脚电平为高电平，此时 RELAY 不通电，开关 K2 不被吸引，LD3 熄灭；
• 当引脚 PA12 输出高电平时，通过 ULN2803 内部的反相器和放大器输出后， A_RELAY2 引脚电平为低电平，此时 RELAY 通电，开关 K2 被吸引，LD3 点亮；

图13        继电器原理图

（2）STM32CubeMX 软件配置

1️⃣将引脚 PA11 与 PA12 均配置为 GPIO_Output 模式即可；

（3）代码编写

🟢️main函数

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  /* USER CODE BEGIN 2 */

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
		HAL_GPIO_WritePin(GPIOA, GPIO_PIN_11, GPIO_PIN_RESET);	// PA11输出低电平 - LD2点亮
		HAL_GPIO_WritePin(GPIOA, GPIO_PIN_12, GPIO_PIN_SET);		// PA12输出高电平 - LD3熄灭
		HAL_Delay(1000);		// 延时1000ms
		HAL_GPIO_WritePin(GPIOA, GPIO_PIN_11, GPIO_PIN_SET);		// PA11输出高电平 - LD2点亮
		HAL_GPIO_WritePin(GPIOA, GPIO_PIN_12, GPIO_PIN_RESET);	// PA12输出低电平 - LD3熄灭
		HAL_Delay(1000);		// 延时1000ms
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

（4）实验现象

• 继电器1与继电器2每间隔 1s 交替吸合
• LD2 每间隔 1s 亮灭闪烁
• LD3 每间隔 1s 亮灭闪烁

---

三、LED & 继电器 接口函数封装

🟡️LED & 继电器 接口函数

/**
  * @brief LED_Disp
  *	@param	state_led 8位变量，第0位影响LD5状态，
  *							  第1位影响LD2状态，
  *							  第2位影响LD3状态，
  * @retval None
  */
void LED_Disp(uint8_t state_led)
{
	/* LD5 */
	if((state_led & 1) == 1)
		HAL_GPIO_WritePin(GPIOC, GPIO_PIN_15, GPIO_PIN_RESET);
	else
		HAL_GPIO_WritePin(GPIOC, GPIO_PIN_15, GPIO_PIN_SET);
	/* LD2 K1- LED */
	if((state_led & 2) == 0)	// 注意此处判断为0，因为达林顿管中的反相器
		HAL_GPIO_WritePin(GPIOA, GPIO_PIN_11, GPIO_PIN_RESET);
	else
		HAL_GPIO_WritePin(GPIOA, GPIO_PIN_11, GPIO_PIN_SET);
	/* LD3 K2 - LED */
	if((state_led & 4) == 0)	// 注意此处判断为0，因为达林顿管中的反相器
		HAL_GPIO_WritePin(GPIOA, GPIO_PIN_12, GPIO_PIN_RESET);
	else
		HAL_GPIO_WritePin(GPIOA, GPIO_PIN_12, GPIO_PIN_SET);
}

---

四、踩坑日记
