思科模拟器有关于AC+AP三层组网二种情况

场景一： LESS-1

1）组网方式:AC+AP的三层组网

a) 实验介绍

需求

1.要保证AC要能发现AP

2.无线终端设备获取到地址要与AP下放的一致

3.AP（192.168.101.0）与AC（192.168.102.0）不在一个网段

 适用于：中大型网络

 AC与AP不在同一个广播域，且中间的网络必须保证AP与AC之间的路由可达

b) 实验设备选择

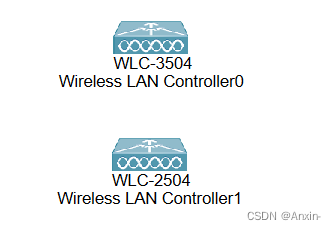

AC设备选型

上述二种都可以二种版本都可以但不过要WEB登录

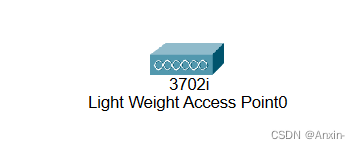

AP设备选型

AP只需要配置对应地址信息

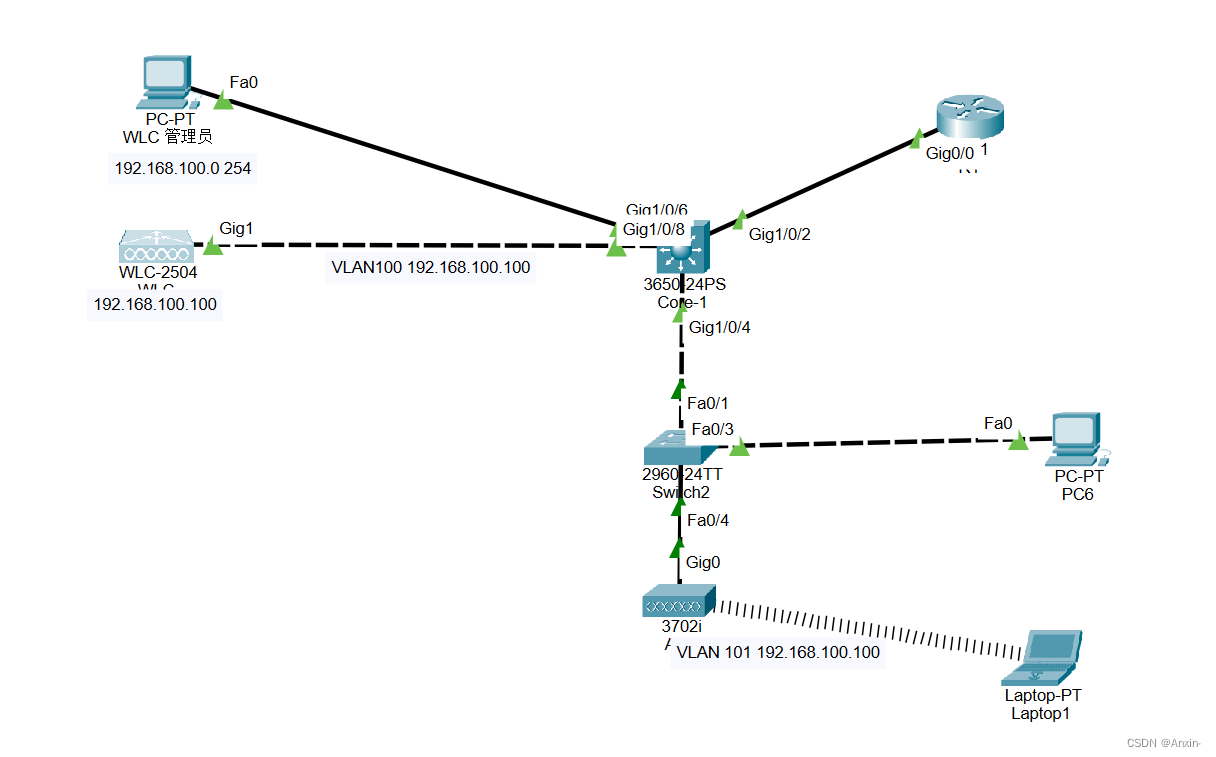

c）*实验拓扑

2）实验过程

配置一

a) Core-1

*与AC及PC连接的端口模式采用access模式

远程的PC必须与AP同网段

interface GigabitEthernet1/0/6

switchport access vlan 100

switchport mode access

//

interface GigabitEthernet1/0/8

switchport access vlan 100

switchport mode access

其他可以关闭三层交换机功能配置地址就行，与其相连二层接口需采用trunk模式

//采用SVI配置对应接口地址信息

interface Vlan100

ip address 192.168.100.254 255.255.255.0

//

interface Vlan101

ip address 192.168.101.254 255.255.255.0

ip helper-address 192.168.100.100

//AP地址可以由AC下放，也可以用Core配置地址池下放

或者可以配置一个DHCP服务器采用中继下发

b) 二层交换机配置Switch2

关键在于与连接的接口端口类型配置

interface FastEthernet0/1

switchport mode trunk

interf
