随着老百姓的生活水平越来越高,住别墅的市民也多了起来,使用普通无线路由器,WiFi覆盖总是出现很多死角,给老百姓无线生活带来很多不便,今天给大家一个无线AP+AC的方案,基本保证无线WiFi全覆盖。


一、一幢三层楼房,每层布置四个无线AP,共十二个无线AP。

先看下无线WiFi的网络拓扑图:


宽带光纤进别墅一楼楼梯下弱电柜,连接宽带光猫,光猫的千兆LAN口再通过超五类以上网线连接千兆路由器+AC控制器一体机的千兆WAN口,路由器千兆LAN通过超五类以上的网线连接24口全千兆POE交换机的LAN口。所有无线AP采用面板式千兆AP,支持POE供电,直接安装在墙上,安装方便又美观,所有AP通过超五类以上的网线直接拉到一楼弱电柜,预留足够长的网线,接入24口全千兆POE交换机。这里提到的超五类以上网线最好使用六类网线,可以保证稳定的千兆网络。

二、各楼层无线AP布置位置。

无线AP最好每个房间一个,三楼露台也安装了一个无线AP,记得采用防水面罩。如此布置基本可以保证整幢别墅的各个房间都可以无线WiFi全覆盖。

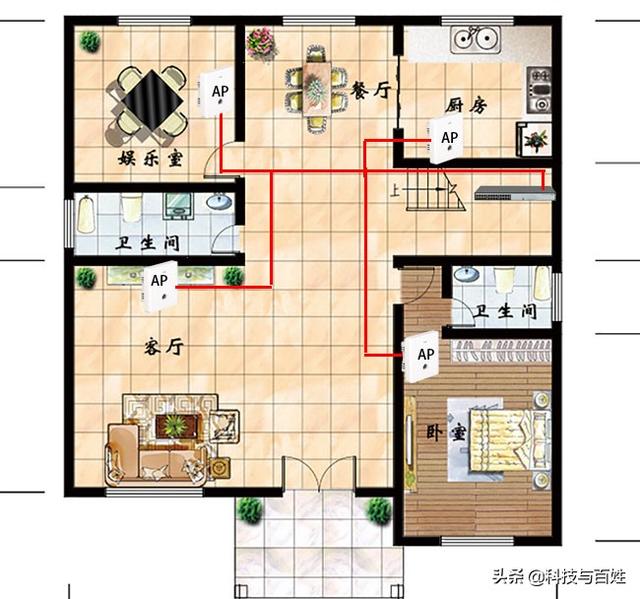

一楼

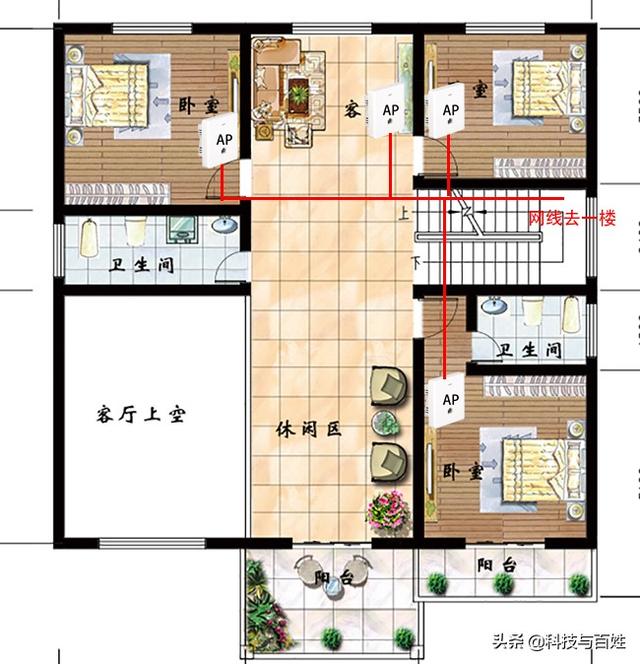

二楼

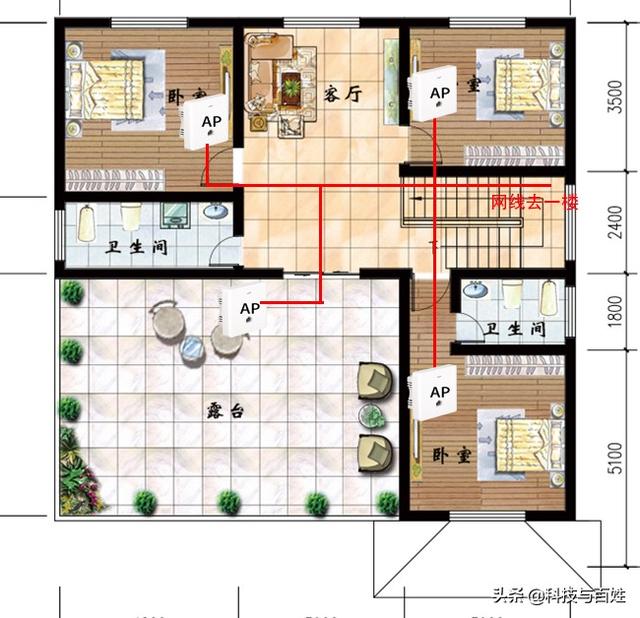

三楼

三、AC控制器统一控制所有无线AP。

采用AC总控制,设置非常简单,可以用APP管理,实时查看整个无线网络状态。


还可以保证移动设备手机、平板、笔记本等在别墅内随意走动后都可以无缝切换,并保证WiFi信号有足够的强度。无线AP和AC最好选用同一品牌,兼容性会好一些。至于品牌可以选TP-Link、H3C、华为、飞鱼星、D-Link等等,我这方案采用的事H3C,路由器型号:GR3200, 双WAN口全千兆路由器,带流量控制等功能,内置AC控制器和防火墙,带机量为100-200台。交换机型号:S1324G-PWR,为24口全千兆的POE交换机,POE供电190W。AP型号:Mini A60-G,1200M面板式双频无线AP,企业级wifi无线接入点,采用POE供电,安装方便,直接入墙,非常美观。网线采用安普六类网线,质量还是比较好的。
