STM32驱动ESP01（HAL库）

一、简介

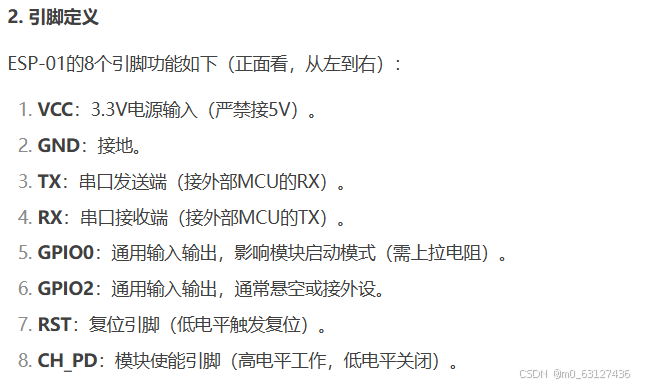

实测VCC接5V通信将不正常。

二、USB-TTL与ESP-01

我们可以通过USB-TTL与ESP-01连接，通过AT指令设置或检查ESP-01工作是否正常。

RX和TX反接其他正常接线就行。ESP-01默认波特率为115200。

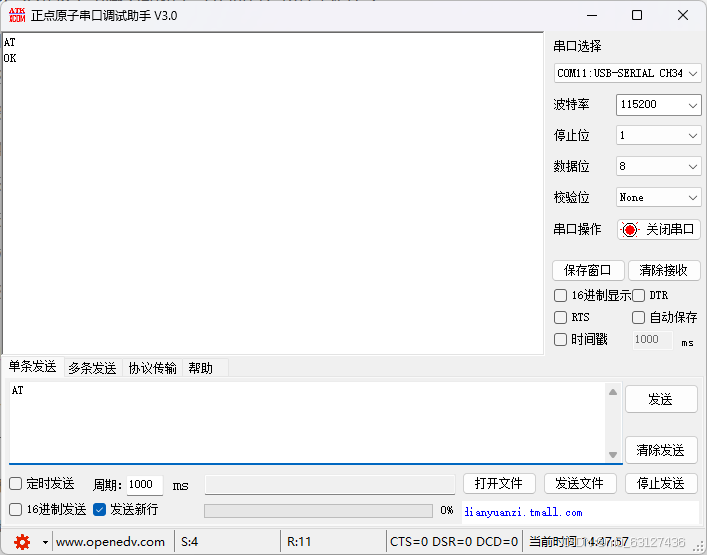

当我们通过串口助手发送指令“AT”，若接收到“OK”则表示模块正常。

注意要勾选“发送新行”

该模块支持STA模式、AP模式、STA兼AP模式三种。

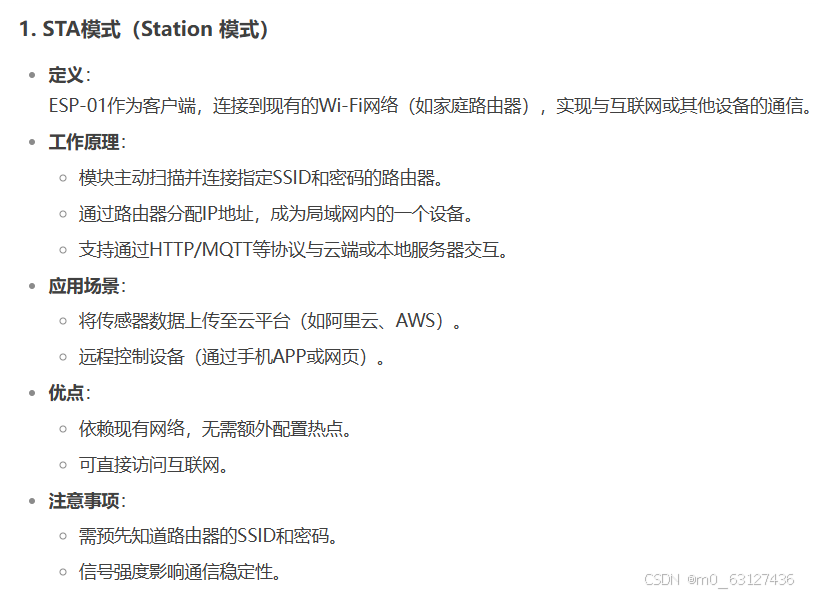

（1）STA模式

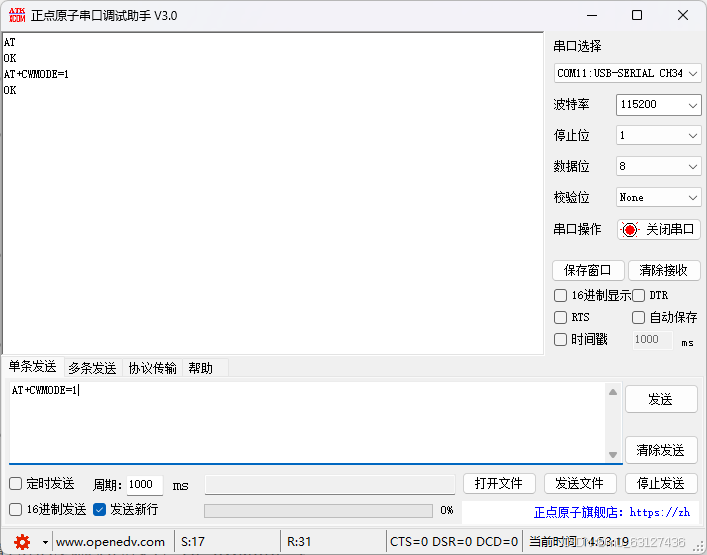

配置为STA模式的AT指令为：AT+CWMODE=1

此时ESP8266模块已经被设置为了STA模式。我们可以连接家中的WIFI。

连接WIFI的AT指令为：AT+CWJAP=AT+CWJAP="WIFI ID","WIFI 密码"

例如我这里是：AT+CWJAP="Redmi K40","123456789"

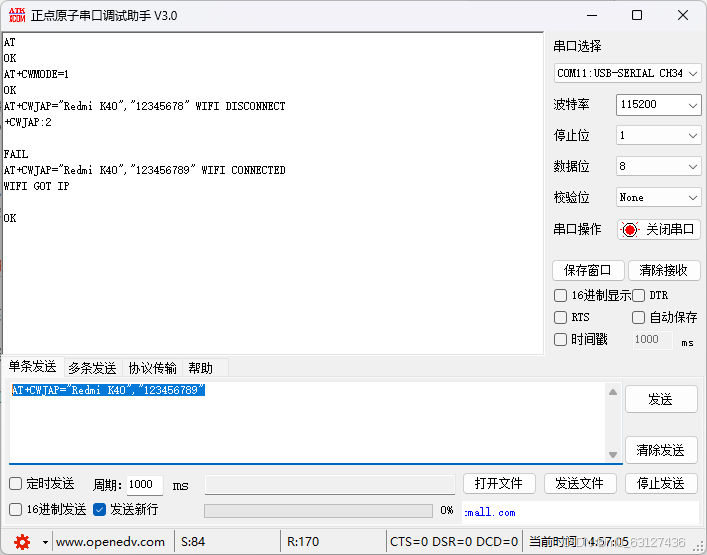

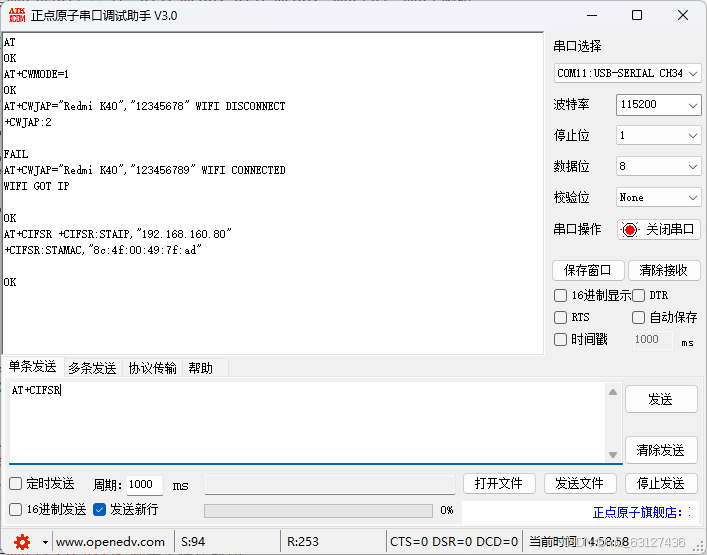

显示WIFI GOT IP OK 则表示连接成功。

我们此时就可以通过AT指令“AT+CIFSR”查询IP地址

此时我们的电脑和ESP8266模块都连接到了同一个路由器。

我们就可以通过电脑创建TCP服务器，两者就可以进行通信了。

我们打开网络调试助手

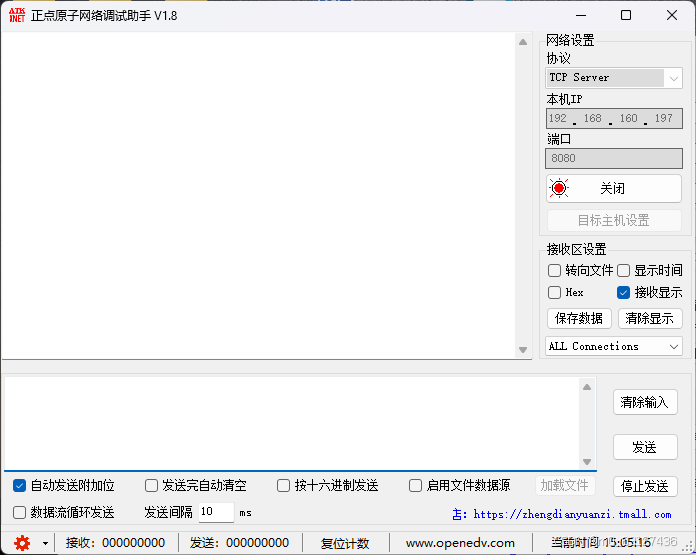

创建TCP Server

然后在串口助手上用AT指令连接该TCP Server

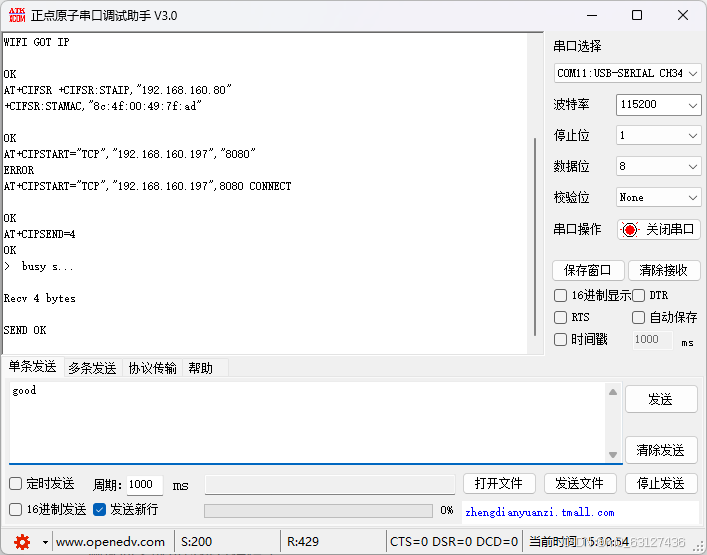

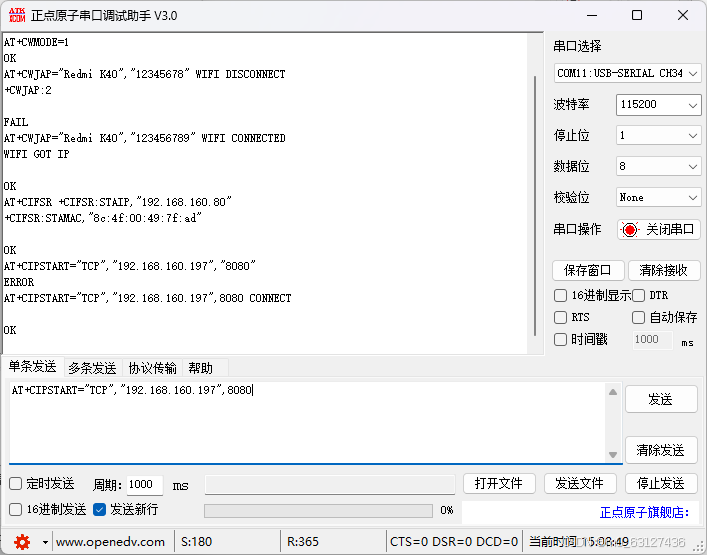

AT指令为：AT+CIPSTART="TCP","IP地址",8080

注意英文的双引号和逗号

连接成功也会返回OK

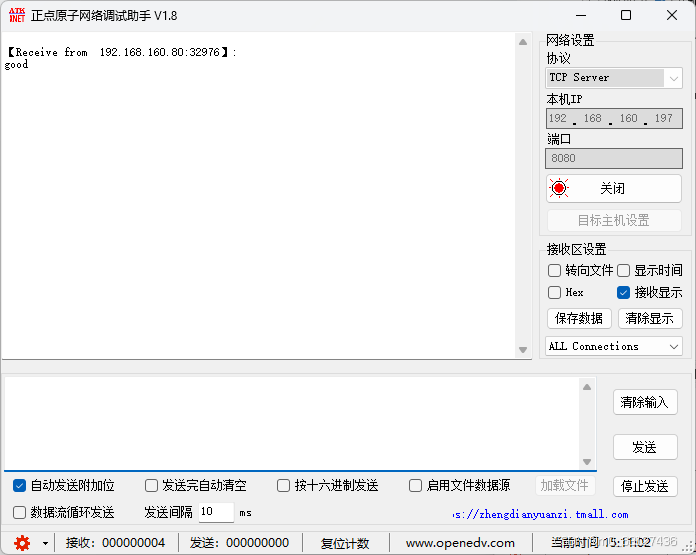

测试两者就可以进行通信了

我们需要先告诉服务器我们需要发送的长度，如AT+CIPSEND=4

看到出现>符号后就可以发送了，如：good

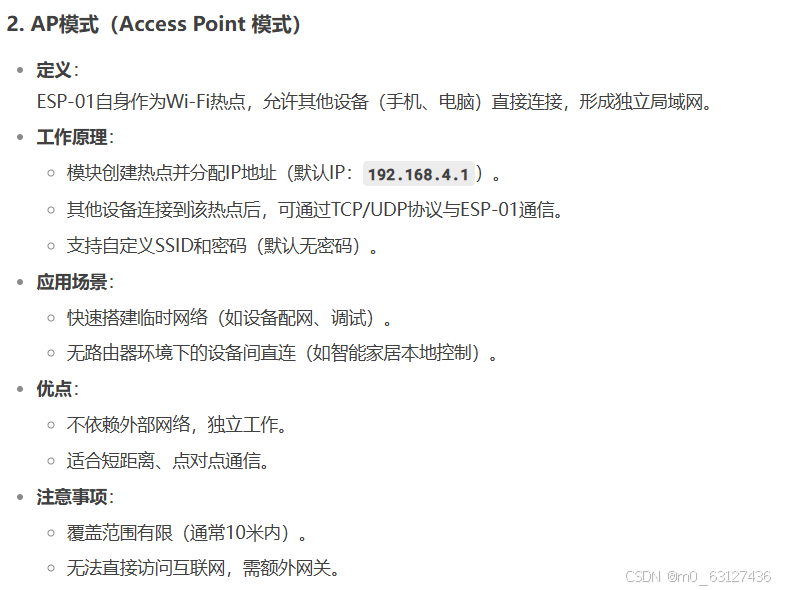

（2）AP模式

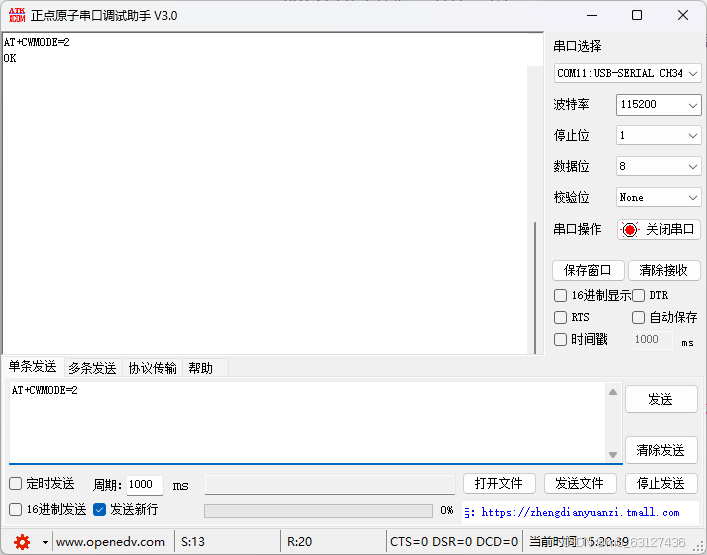

首先，我们通过AT指令，AT+CWMODE=2配置ESP8266模块为AP模式

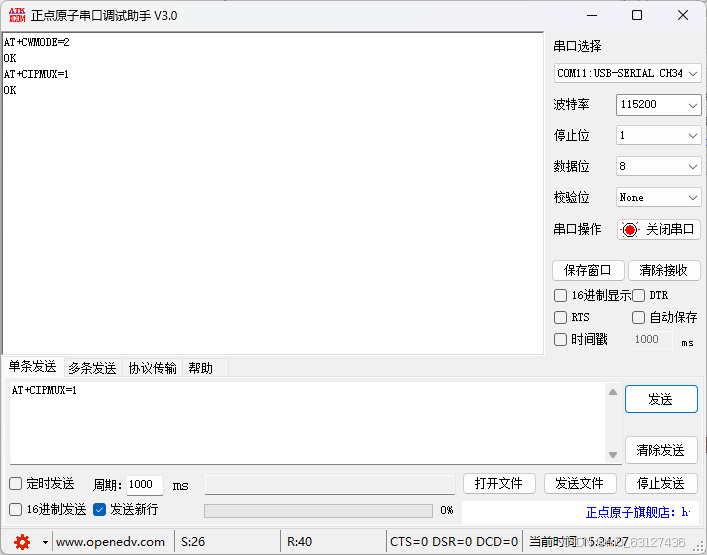

然后，我们通过AT指令使能多链接，AT+CIPMUX=1

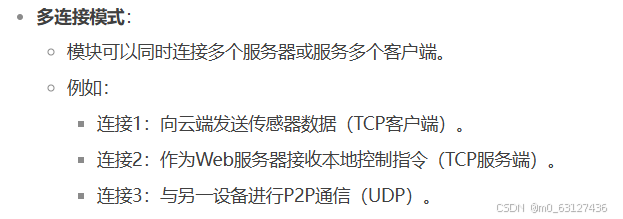

多链接的意思为：

反之，AT+CIPMUX=0，表示设置为单链接。

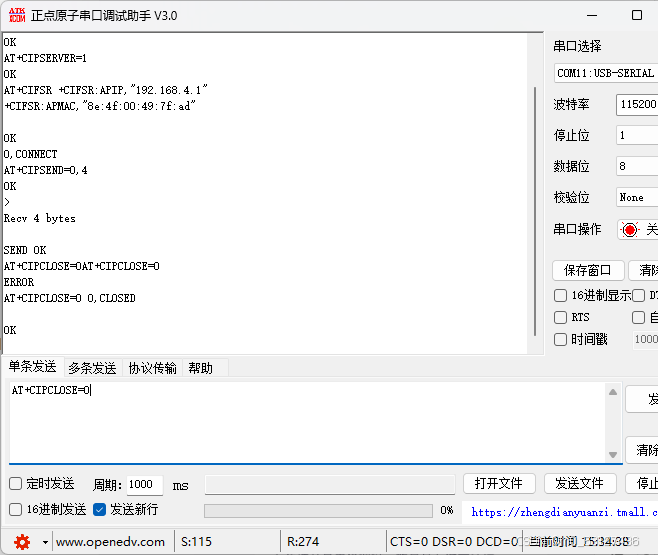

接着，我们就可以通过ESP8266模块建立TCP服务器（上一小节的STA模式是通过PC建立TCP 服务器）ESP8266模块建立TCP服务器的AT指令为：AT+CIPSERVER=1

创建成功之后我们就用电脑连接AI开头的WIFI。连接成功后串口助手上会显示OK等信息

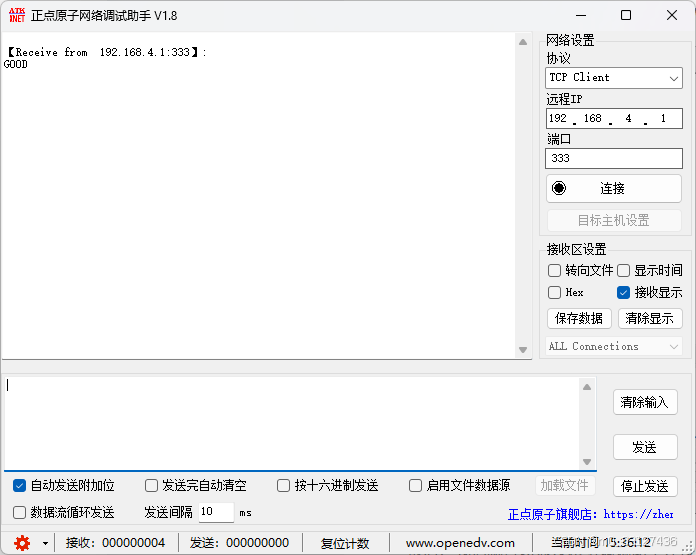

最后，我们就可以通过网络调试助手连接由ESP8266创建的TCP SERVER后就可以进行通信了。

（通信过程类似）

IP地址默认为192.168.4.1，也可以通过AT指令，AT+CIPSR查询，PORT默认为333

三、STM32与ESP-01进行通信（HAL库代码）

我们使用的是STM32最小系统板，CUBEMX+CUBEIDE。

代码是改的这位博主的ESP-01

串口3连接USB-TTL用来打印一些信息，设置如下：

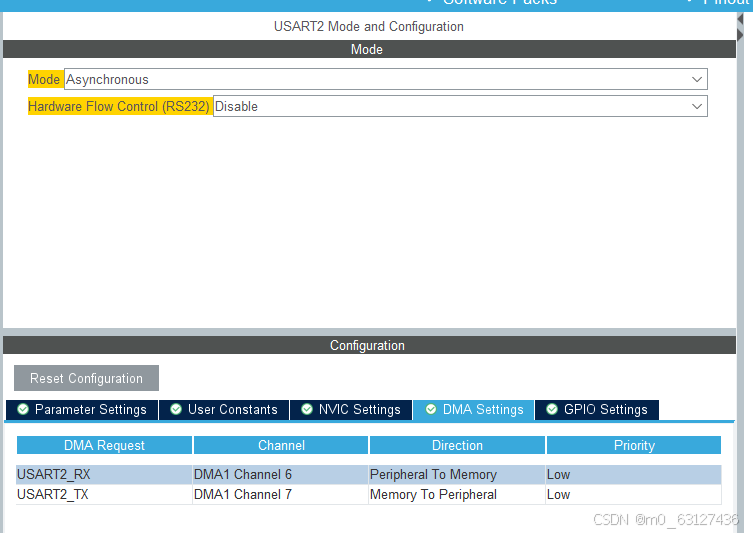

串口2连接ESP-01模块，用于STM32与ESP-01模块进行通信，使用的方式是开启了串口2的DMA（DMA+空闲中断）

两个串口的波特率均为115200，串口2和串口3都开启DMA

并开启串口2和串口3的中断

首先，我们先写ESP-01模块的驱动代码,driver_esp.c

#include "driver_esp.h"



uint8_t WIFI_Name_Cipher[]="AT+CWJAP=\"Redmi K40\",\"123456789\"\r\n";

#define ESP01_UART_HANDLE	huart2

void esp01_uart_send_data(uint8_t *data,uint16_t data_len)
{
	HAL_UART_Transmit(&ESP01_UART_HANDLE, data , data_len,100 );
}

/*****************************************上面是需要修改的地方******************************************************/
/*私有定义*/
uint8_t g_esp8266_rx_buffer[256];   // ESP8266响应数据接收缓冲区
/*****************************************函数******************************************************/

/**
 * @brief  ESP8266发送命令
 * @param  cmd为AT指令，res为返回值
 * @return 成功返回1，失败返回0
 * 通过串口2发送AT指令给esp-01s模块，如果检索到串口2收到esp-01s回复的字符中存在指定字符（res），则表示成功且返回1，否则失败返回0
  *其中cmd是需要发送的AT指令，res是esp-01s模块回复（发送）给串口2的字符消息
 */
_Bool ESP8266_Send_Cmd(char *cmd, char *res)
{
	uint8_t TimeOut = 20;
	esp01_uart_send_data(cmd, strlen(cmd));
	while (TimeOut --)
	{
		if (strstr(g_esp8266_rx_buffer, res) != NULL)
			return 1; //Success
		HAL_Delay(100);
	}
	return 0; //Fail
}
/**
  * @brief   测试命名
  * @param   None
  * @retval  None
 **/
_Bool ESP8266_TEST(void)
{
	return ESP8266_Send_Cmd("AT\r\n","OK");
}
/**
  * @brief   选择ESP8266的工作模式
  * @param   enumMode 模式类型 STA AP STA_AP
  * @retval  返回 true 发送成功，false 失败
 **/
_Bool ESP8266_Net_Mode_Choose(ENUM_Net_ModeTypeDef enumMode)
{
	switch (enumMode)
	{
		case STA:
			return ESP8266_Send_Cmd("AT+CWMODE=1\r\n", "OK");
		case AP:
			return ESP8266_Send_Cmd("AT+CWMODE=2\r\n", "OK");
		case STA_AP:
			return ESP8266_Send_Cmd("AT+CWMODE=3\r\n", "OK");
		default:
			return 0;
	}
}

/**
 * @brief  设置ESP8266的连接模式（单连接/多连接）
 * @param  mode 0=单连接模式，1=多连接模式
 * @return 成功返回1，失败返回0
 */
_Bool ESP8266_Set_MultiplesMode(uint8_t mode)
{
	char cmd[32];
	//构造AT指令：AT+CIPMUX=<mode>\r\n
	sprintf(cmd, "AT+CIPMUX=%d\r\n", mode);
	return ESP8266_Send_Cmd(cmd, "OK");
}
/**
 * @brief  连接WIFI
 * @param  None
 * @return 成功返回1，失败返回0
 * @Note   注意修改WIFI_Name_Cipher
 */
_Bool ESP8266_JoinAP(void)
{
	return ESP8266_Send_Cmd(WIFI_Name_Cipher,"OK");
}
/**
 * @brief  连接TCP服务器（自动适配单连接/多连接模式）
 * @param  id    连接ID（仅在多连接模式下有效，单连接模式传0）
 * @param  ip    服务器IP地址（如 "192.168.1.100"）
 * @param  port  服务器端口号（如 8080）
 * @return 成功返回1，失败返回0
 */
_Bool ESP8266_Connect_TCPServer(uint8_t id, const char* ip, uint16_t port) {
    char cmd[128];
    // 根据当前模式构造AT指令
    if (strstr(g_esp8266_rx_buffer, "+CIPMUX:1") != NULL) {
        // 多连接模式：AT+CIPSTART=<id>,"TCP","<ip>",<port>\r\n
        sprintf(cmd, "AT+CIPSTART=%d,\"TCP\",\"%s\",%d\r\n", id, ip, port);
    } else {
        // 单连接模式：AT+CIPSTART="TCP","<ip>",<port>\r\n
        sprintf(cmd, "AT+CIPSTART=\"TCP\",\"%s\",%d\r\n", ip, port);
    }
    return ESP8266_Send_Cmd(cmd, "OK");
}

接下来是源文件

#ifndef __DRIVER_ESP_H
#define __DRIVER_ESP_H

#include "main.h"
#include "usart.h"
#include <string.h>
#include <stdio.h>

//ESP8266模式选择
typedef enum
{
    STA,
    AP,
    STA_AP
}ENUM_Net_ModeTypeDef;

_Bool ESP8266_TEST(void);//测试命令 发送“AT”
_Bool ESP8266_Net_Mode_Choose(ENUM_Net_ModeTypeDef enumMode); //设置模式 STA AP STA_AP
_Bool ESP8266_Set_MultiplesMode(uint8_t mode);//选择多链路 1多 0单
_Bool ESP8266_JoinAP(void);//加入WIFI
_Bool ESP8266_Connect_TCPServer(uint8_t id, const char* ip, uint16_t port);//建立TCP服务器
_Bool ESP8266_Send_Cmd(char *cmd, char *res);

#endif

这个驱动文件封装了几个AT指令,如果需要其他命令可以自己封装

_Bool ESP8266_TEST(void);//测试命令 发送“AT”
_Bool ESP8266_Net_Mode_Choose(ENUM_Net_ModeTypeDef enumMode); //设置模式 STA AP STA_AP
_Bool ESP8266_Set_MultiplesMode(uint8_t mode);//选择多链路 1多 0单
_Bool ESP8266_JoinAP(void);//加入WIFI
_Bool ESP8266_Connect_TCPServer(uint8_t id, const char* ip, uint16_t port);//建立TCP服务器
_Bool ESP8266_Send_Cmd(char *cmd, char *res);//发送命名

接下来初始化代码 和空闲处理代码：（设置为STA模式并连接TCP服务器）

esp01_uart.c代码：

#include "esp01_uart.h"


extern uint8_t g_UART3_Rx_Buffer[256];
extern uint8_t g_esp8266_rx_buffer[256];   // ESP8266响应数据接收缓冲区
#define ESP01_UART_HANDLE	huart2
uint8_t g_uart2_rx_buffer[256];

#define IP		"192.168.160.197"
#define PORT	8080
/**
  * @brief   ESP8266初始化
  * @param   None
  * @retval  None
 **/
void ESP8266_Init(void)
{
	__HAL_UART_ENABLE_IT(&ESP01_UART_HANDLE, UART_IT_IDLE);
	HAL_UART_Receive_DMA(&ESP01_UART_HANDLE, g_uart2_rx_buffer, strlen(g_uart2_rx_buffer));
	while (!ESP8266_TEST());
	HAL_Delay(500);
	//设置为STA模式
	while (!ESP8266_Net_Mode_Choose(STA));
	HAL_Delay(500);
	//连接WIFI
	while (!ESP8266_JoinAP());
	HAL_Delay(1000);
	// 连接TCP模式
	while (!ESP8266_Connect_TCPServer(0, IP, PORT));
	HAL_Delay(500);
}
void ESP01_IDLE_CallBack(void)
{
	uint8_t idle = __HAL_UART_GET_FLAG(&huart2,UART_FLAG_IDLE);

	  if(RESET != idle){
	      __HAL_UART_CLEAR_IDLEFLAG(&huart2);
	      HAL_UART_DMAStop(&huart2);

	      strcpy(g_esp8266_rx_buffer,g_uart2_rx_buffer);

	      //将串口2接收到的数据发送给串口3，
	      HAL_UART_Transmit(&huart3,g_esp8266_rx_buffer, strlen(g_esp8266_rx_buffer),100);

	      memset(g_uart2_rx_buffer,'\0',256);
	      HAL_UART_Receive_DMA(&huart2,g_uart2_rx_buffer,256);
	      HAL_UART_Receive_DMA(&huart3, g_UART3_Rx_Buffer, 256);
	  }
}

esp01_uart.h代码：

#ifndef __ESP01_UART_H
#define __ESP01_UART_H

#include "main.h"
#include "driver_esp.h"
#include "usart.h"
#include "UART3_PRINTF.h"
#include <string.h>
#include <stdio.h>


void ESP8266_Init(void);
void ESP01_IDLE_CallBack(void);



#endif

接下来是UART3的空闲中断函数，

#include "UART3_PRINTF.h"

uint8_t g_UART3_Rx_Buffer[256];

extern uint8_t g_uart2_rx_buffer[256];

int _write(int fd, char *ptr, int len) {
    HAL_UART_Transmit(&huart3, (uint8_t *)ptr, len, 1000);
    return len;
}


void UART3_Init(void)
{
	  __HAL_UART_ENABLE_IT(&huart3, UART_IT_IDLE);
	  HAL_UART_Receive_DMA(&huart3, g_UART3_Rx_Buffer, strlen(g_UART3_Rx_Buffer));
}

void UART3_IDLE_CallBack(void)
{
	  uint8_t idle = __HAL_UART_GET_FLAG(&huart3,UART_FLAG_IDLE);
	      uint8_t UART3_Tx_Buffer[256];

	      if(RESET != idle) {
	          __HAL_UART_CLEAR_IDLEFLAG(&huart3);
	          HAL_UART_DMAStop(&huart3);

	          strcpy(UART3_Tx_Buffer, g_UART3_Rx_Buffer);
	          //回显发送字符
	          HAL_UART_Transmit(&huart3, UART3_Tx_Buffer, strlen(UART3_Tx_Buffer), 100);

	          memset(g_UART3_Rx_Buffer, '\0', 256);
//	          //如果发送的字符是AT指令，发送成功就回回显"AT CMD Send OK!"
//	          if(strstr(UART3_Tx_Buffer,"AT") != NULL){
	              HAL_UART_Transmit_DMA(&huart2, UART3_Tx_Buffer, strlen(UART3_Tx_Buffer));
//	              HAL_UART_Transmit(&huart3, "AT CMD Send OK!\r\n", strlen("AT CMD Send OK!\r\n"), 100);
//
//	          }
	          HAL_UART_Receive_DMA(&huart3, g_UART3_Rx_Buffer, 256);
	          HAL_UART_Receive_DMA(&huart2,g_uart2_rx_buffer,256);
	      }
}

（串口3就用于将ESP-01返回值显示到串口助手上）

最后将空闲中断函数写到IT.c中

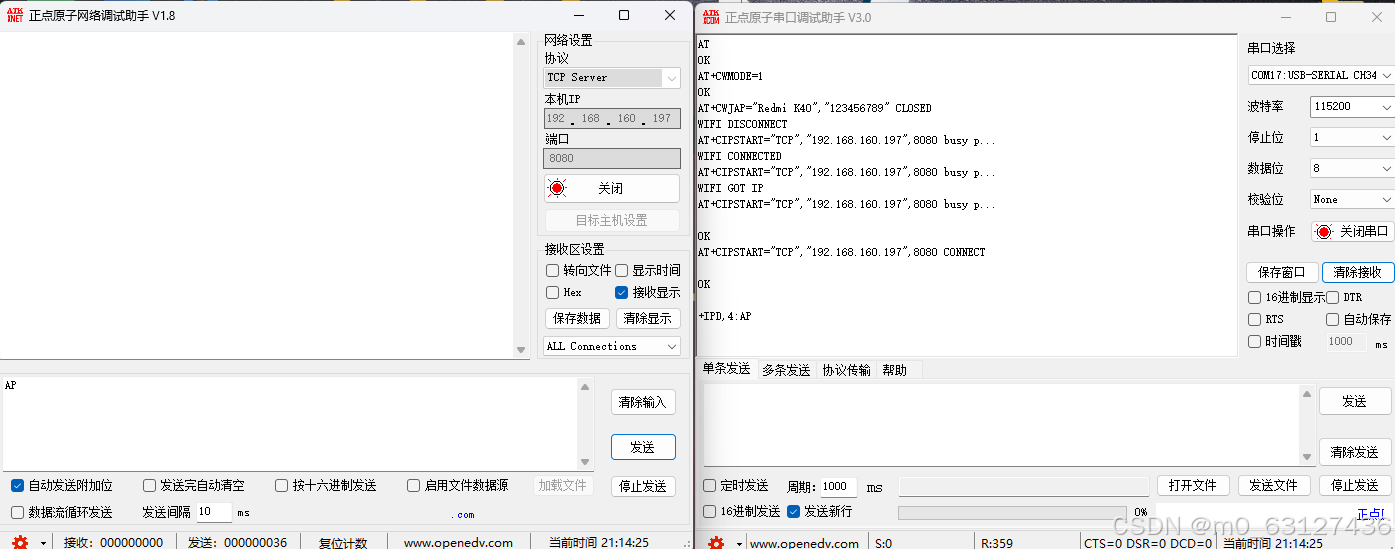

将程序下载到单片机上：

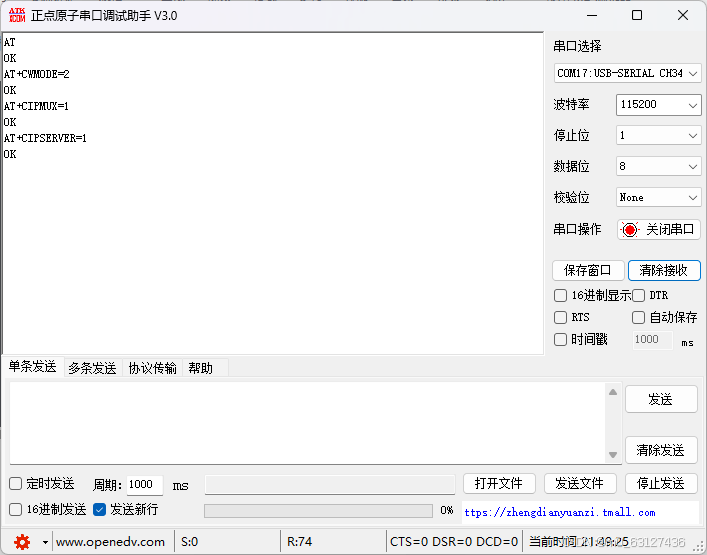

我们还可以在ESP8266_Init初始化函数中实现AP模式。

void ESP8266_Init(void)
{
	__HAL_UART_ENABLE_IT(&ESP01_UART_HANDLE, UART_IT_IDLE);
	HAL_UART_Receive_DMA(&ESP01_UART_HANDLE, g_uart2_rx_buffer, strlen(g_uart2_rx_buffer));
	while (!ESP8266_TEST());
	HAL_Delay(500);
	//设置为AP模式
	while (!ESP8266_Net_Mode_Choose(AP));
	HAL_Delay(500);
	while (!ESP8266_Set_MultiplesMode(1));
	HAL_Delay(500);
	//建立TCP 服务器
    while(!ESP8266_Send_Cmd("AT+CIPSERVER=1\r\n","OK"));
    HAL_Delay(500);
}
