介绍几个电池充电管理芯片（IP5306、PW4054）

IP5306

这一款挺厉害的，不过外围电路会比其他芯片多一些（当然了，如果有些功能不使用的话，外围电路也可以很少）。

充电电压支持4.2V，4.3V，4.35V，4.4V。充电电流最高可达2.4A。

空载状态自动进入休眠模式，静态电流为100uA。

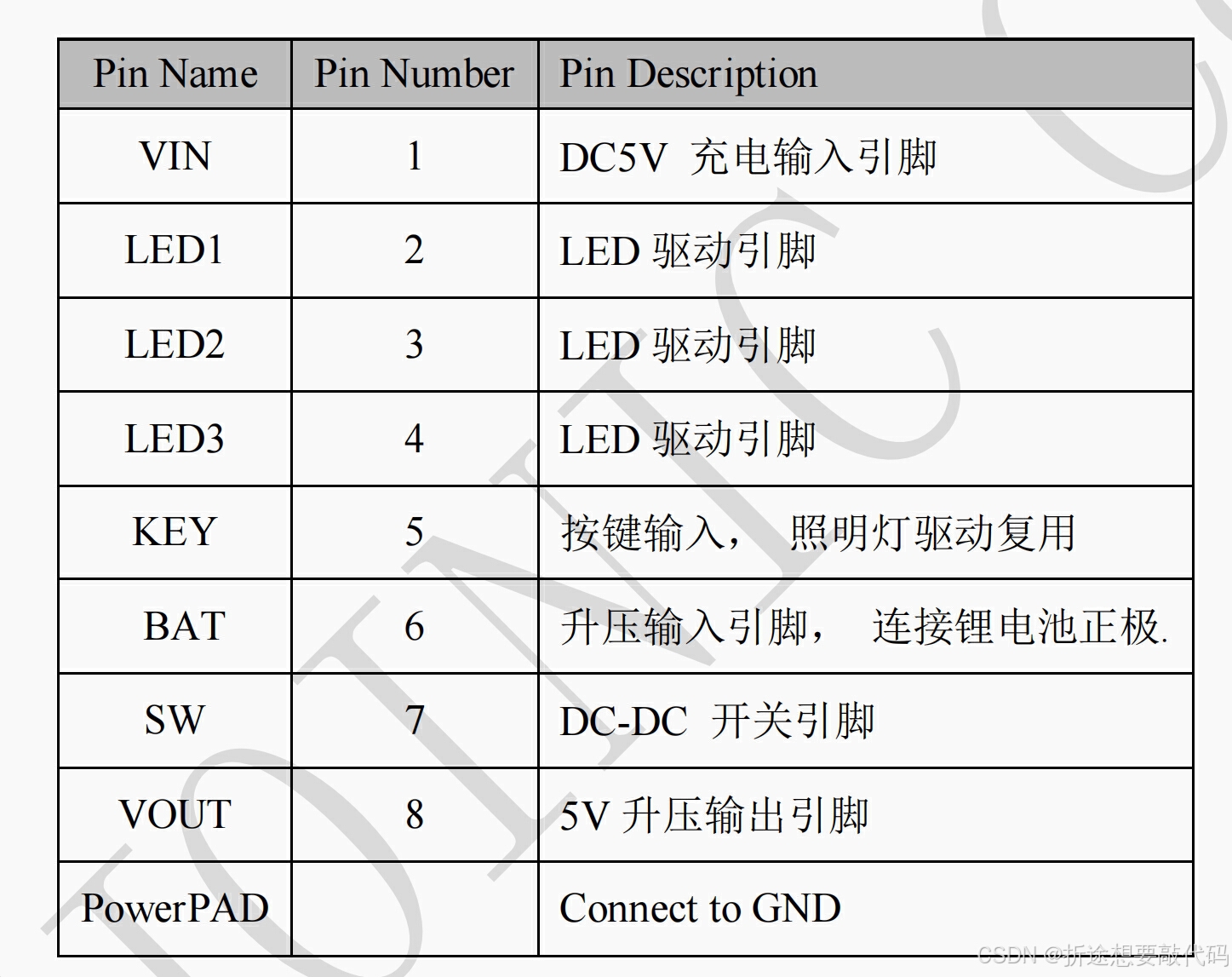

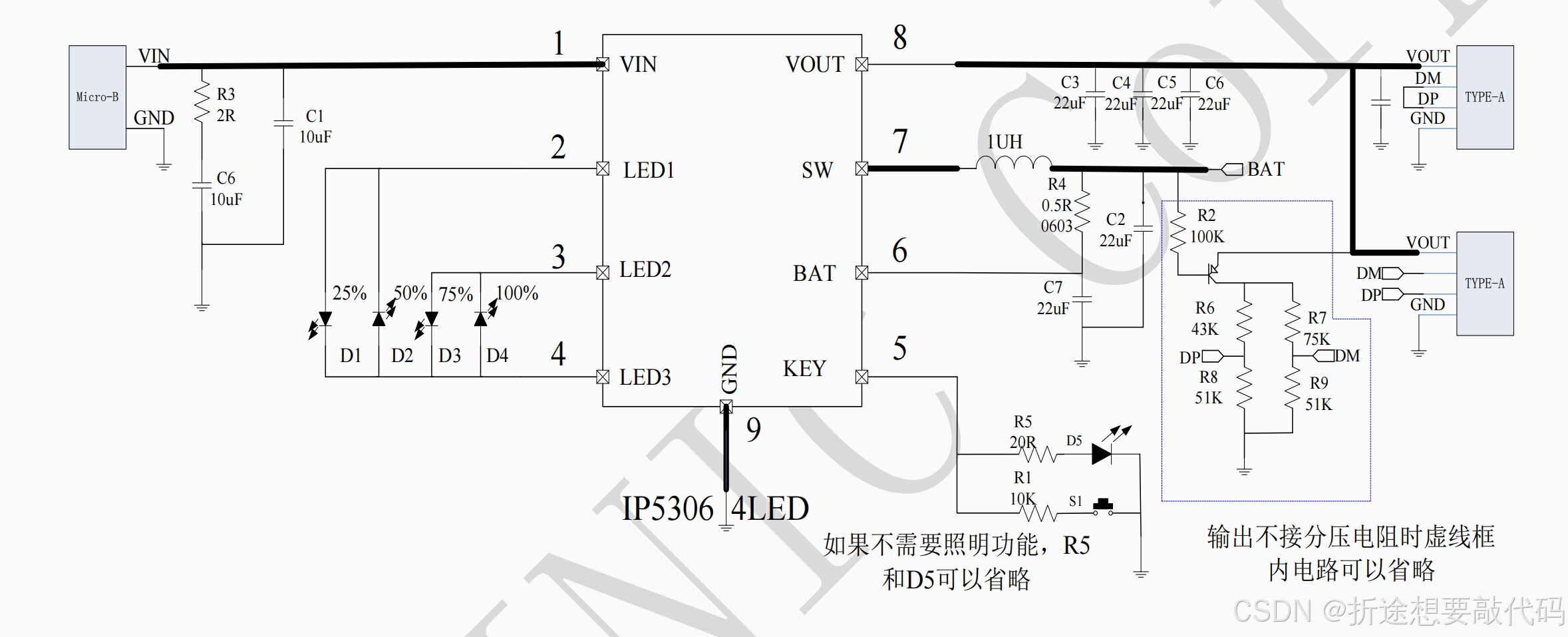

下面是手册里的典型应用电路图。

其中左边下面有三个LED引脚，一共可接4个LED，4个灯亮灭的不同含义参考下表。

不接4个灯也可以，1、2、3、4都可以，但是不同的亮灭含义以及LED的连接图我就不贴出来了，有点多，可以自行去查看官方手册。

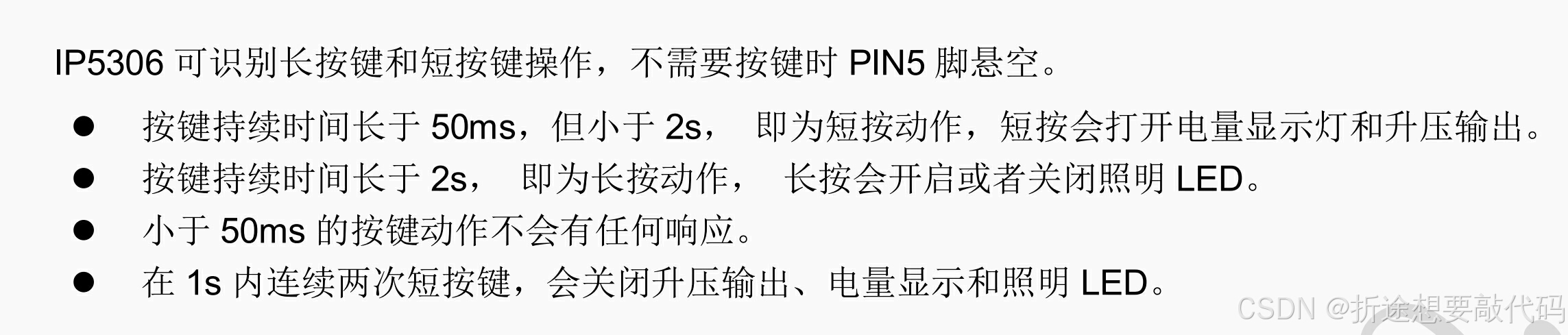

右边下面有个KEY引脚，使用的功能如下。

上面提到一个升压输出，我们在电路图也看得出来，除了BAT之外还有个VOUT，这个升压输出就是从VOUT出来的，输出应该是5V。

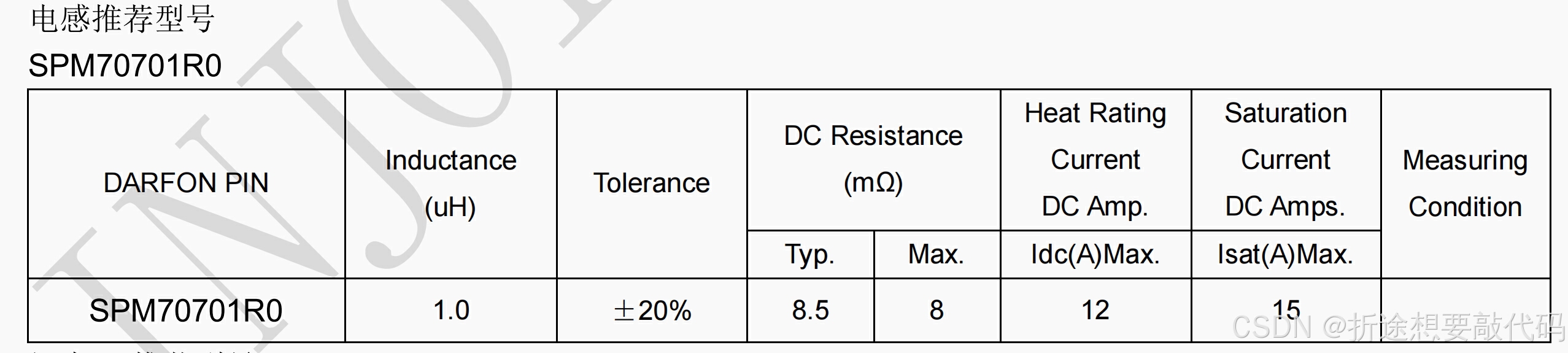

和BAT串联的电感，手册里推荐的参数是下面这样的。

PW4054

充电电压4.2V。

适合低功耗场景，输入电压断开的情况下，电池漏电电流为1uA。有输入电压的情况也可以设置停机模式，芯片静态电流为25uA。

充电电流最大为500mA。

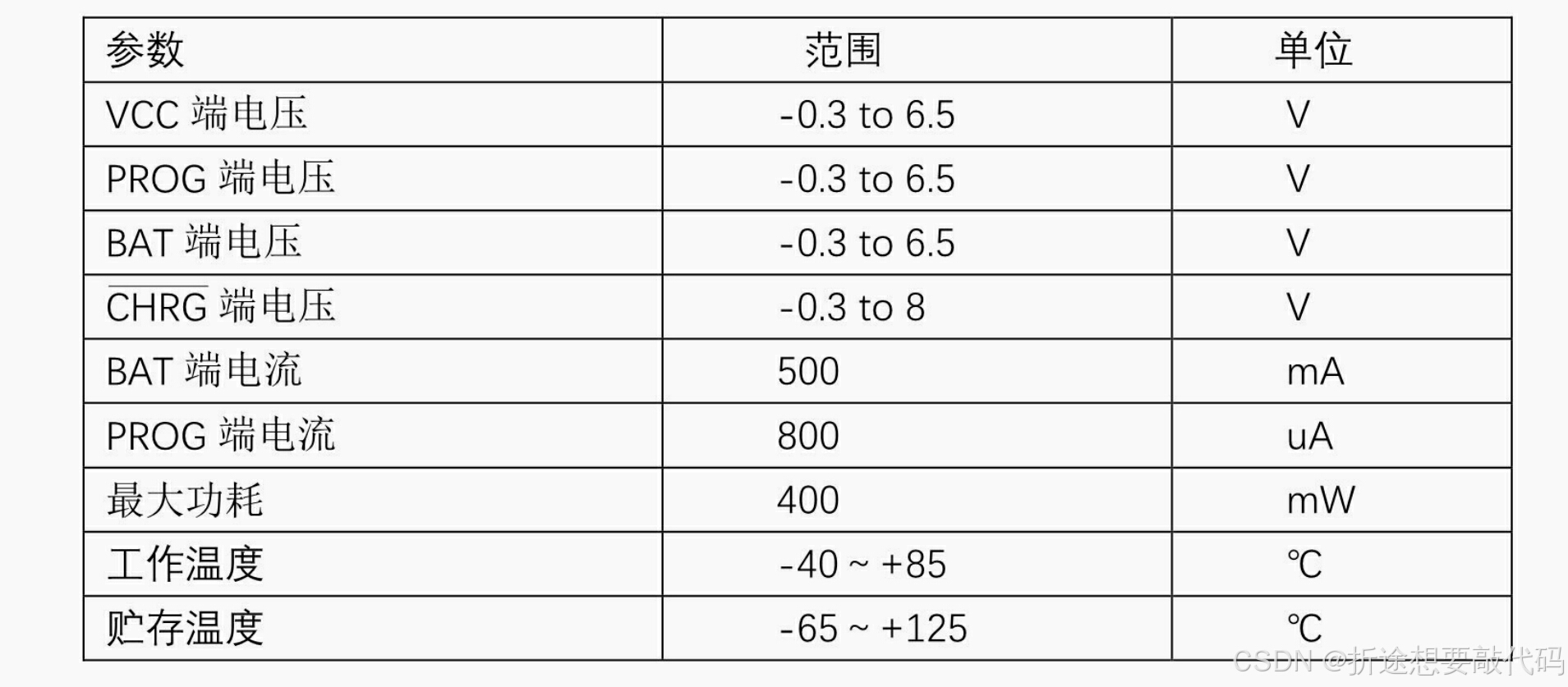

我们可以看看下面的详细参数。

官方提供的典型应用电路图如下。

一共有五个引脚，其中CHRG是指示引脚，充电进行时则为低电平，反之高阻态。

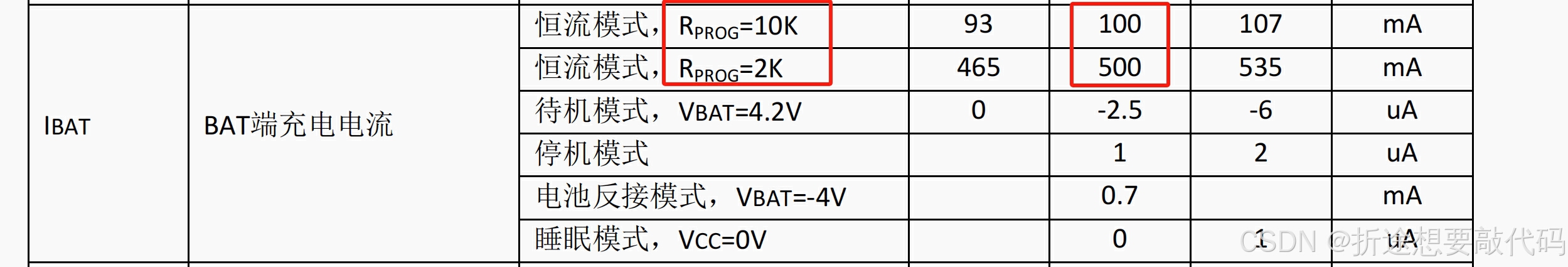

PROG可以用来设置充电电流，但是我没在手册里找到相关的公式，但是通过下面这个表格可以大致推断出来充电电流（单位为mA）等于1000/PROG串联电阻阻值（单位为kΩ）。

另外停机模式的设置方法就是不设置PROG上的电阻。

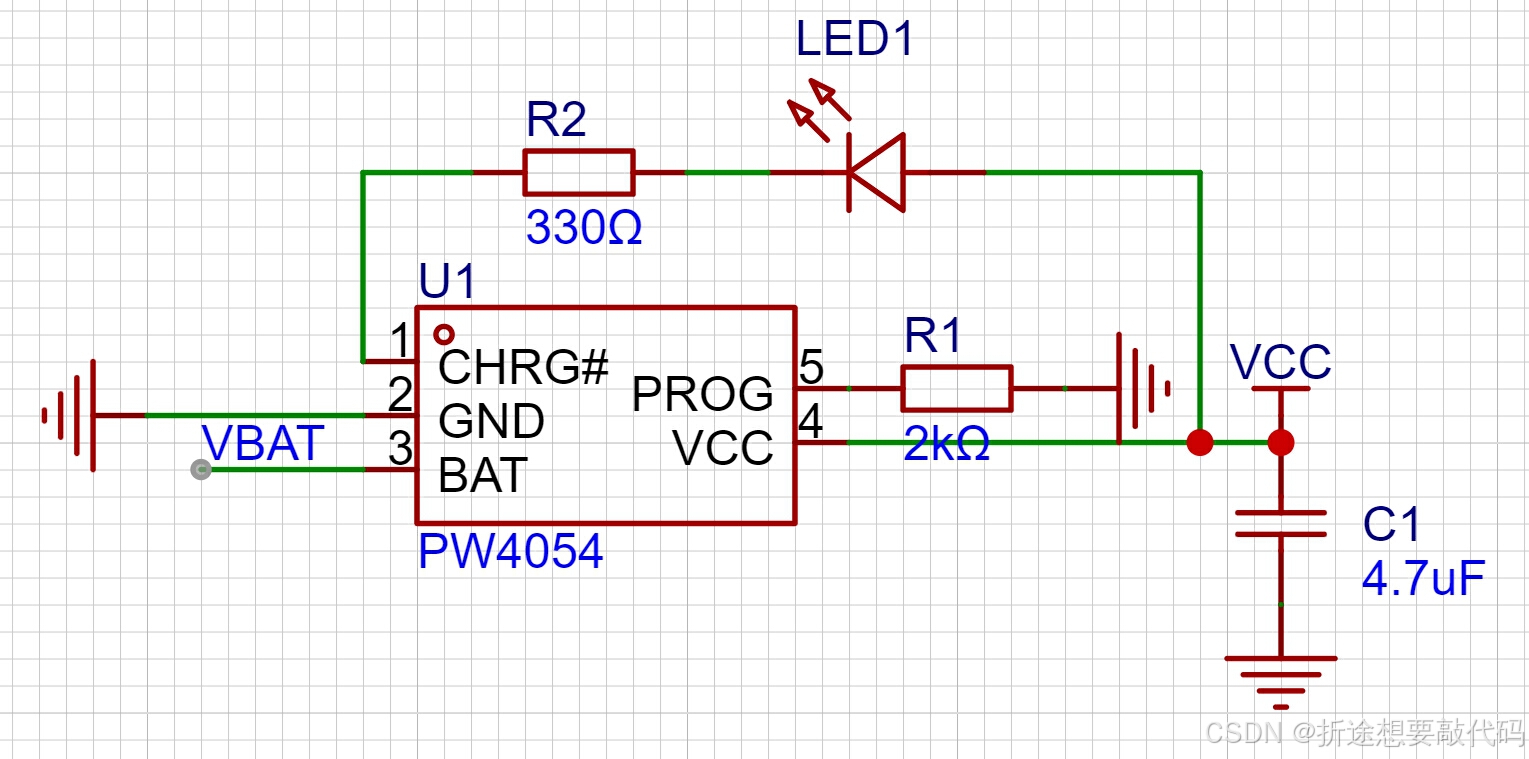

电路图也可以参考下面的。

大家也可以关注我的同名微信公众号“折途想要敲代码”，回复关键词“电池管理”免费下载相关的芯片手册。
