总所周知，我有写公众号，自然而然也会刷公众号文章（说实话，在写公众号之前确实不刷）。
经常可以刷到拆解电子产品的文章，我一想，我好歹也沾点边，我为什么不能写一些拆解电子产品的文章呢？
但是我手上好像没有啥没用的可拆解的东西，左看右看看到了这个玩意。

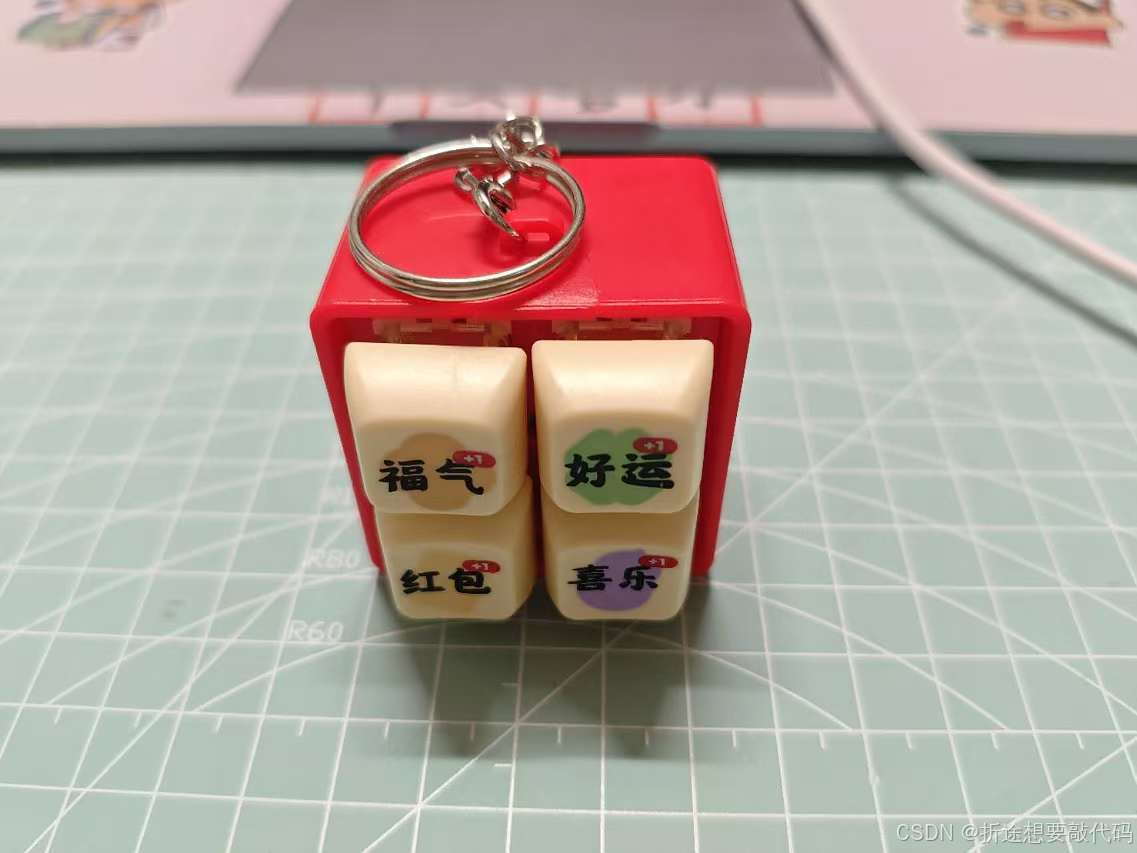

支付宝为了推广碰一下支付，最近搞了活动（其实已经搞了一个月了），集卡换东西，我寻思着也换不着啥好东西，就换个这个钥匙扣。
这小玩意图片看着不大，拿手里还真不小，谁会把这玩意当钥匙扣啊喂，口袋都塞不下。

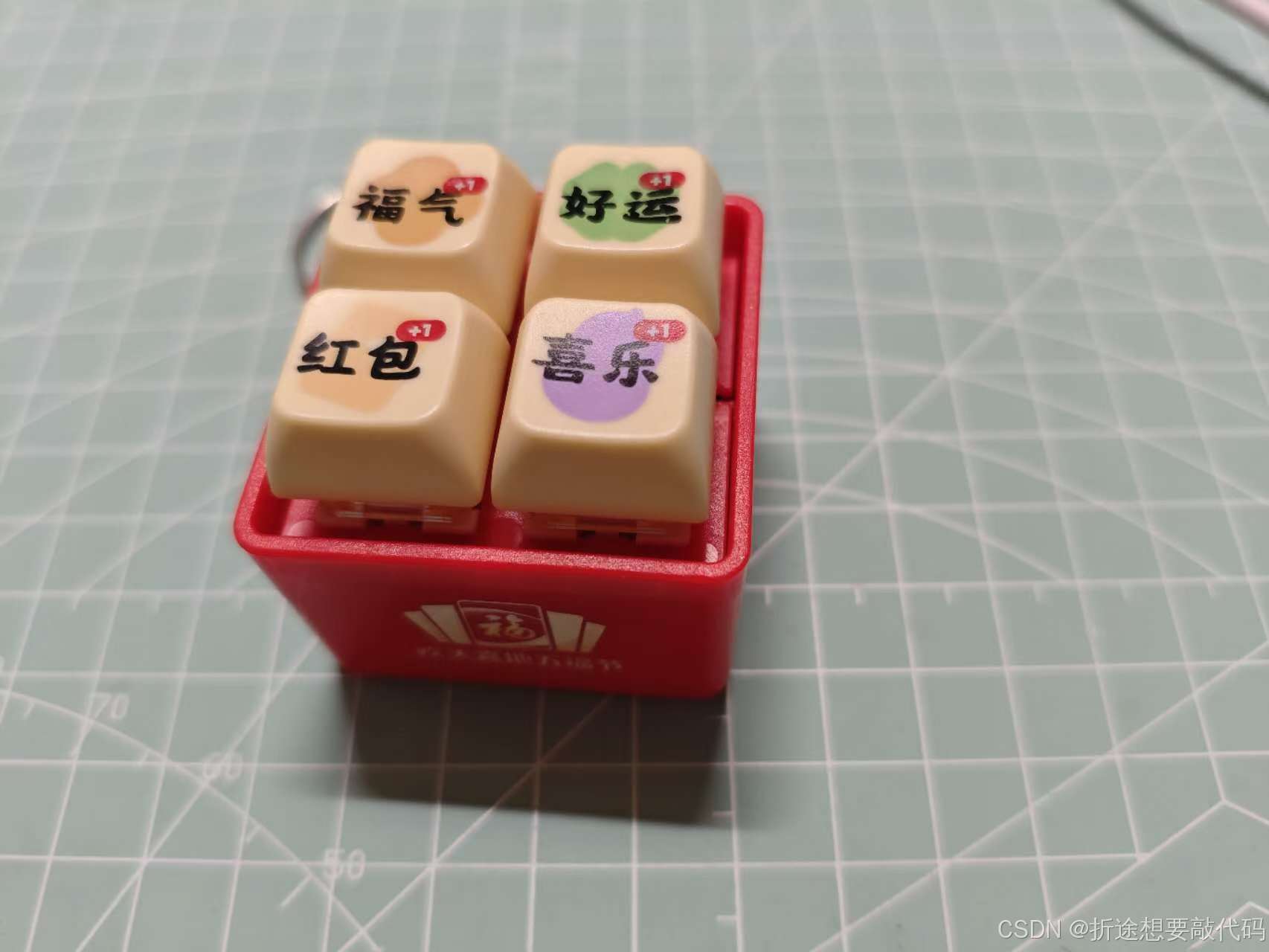

这玩意不仅是个钥匙扣，还可以当个小玩具（反正我舍友玩的挺开心的）
一共四个按钮，电源开关开了之后，按下按钮会发出声音“福气/好运/红包/喜乐 + 1”
功能挺简单的，今天我们就来拆解一下这小玩意。

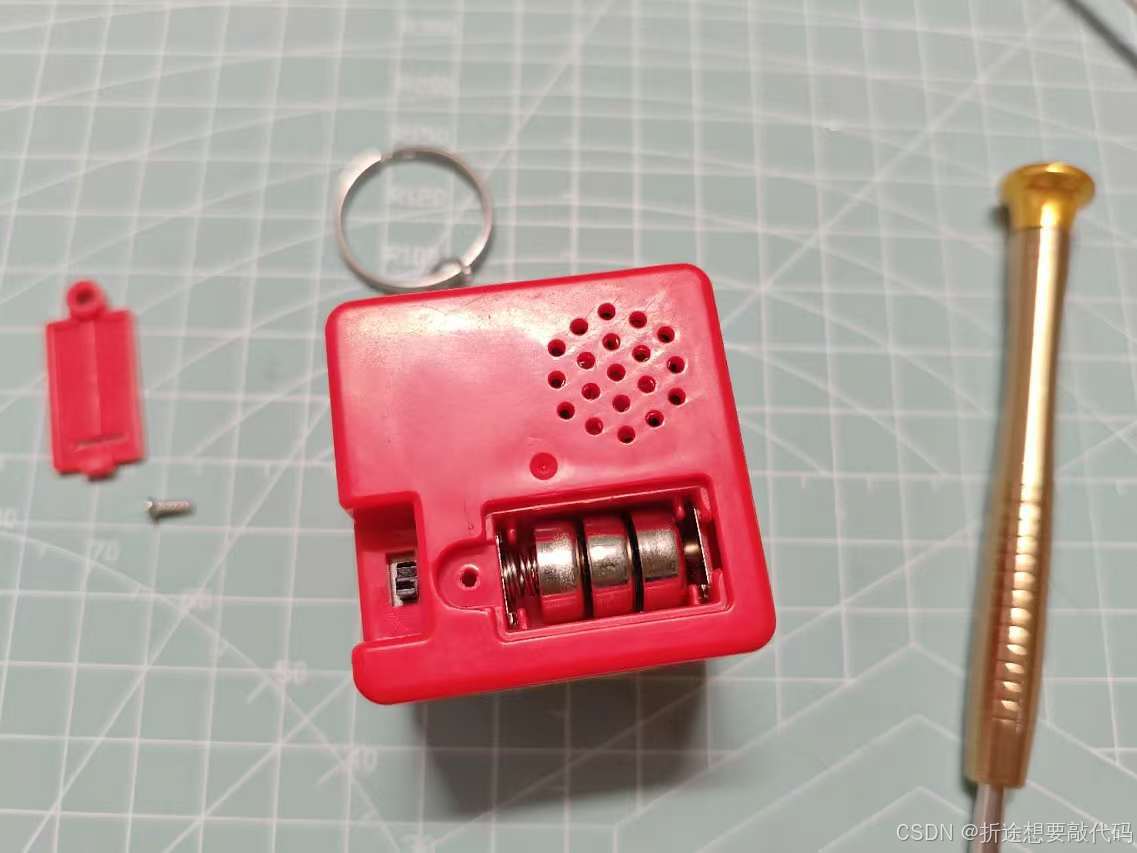

先拆背面，喇叭处留出了经典的由圆孔组成的圆形用于把声音放出来。
供电的是三颗小的纽扣电池。
左边一个拨动开关用来控制使用供电。

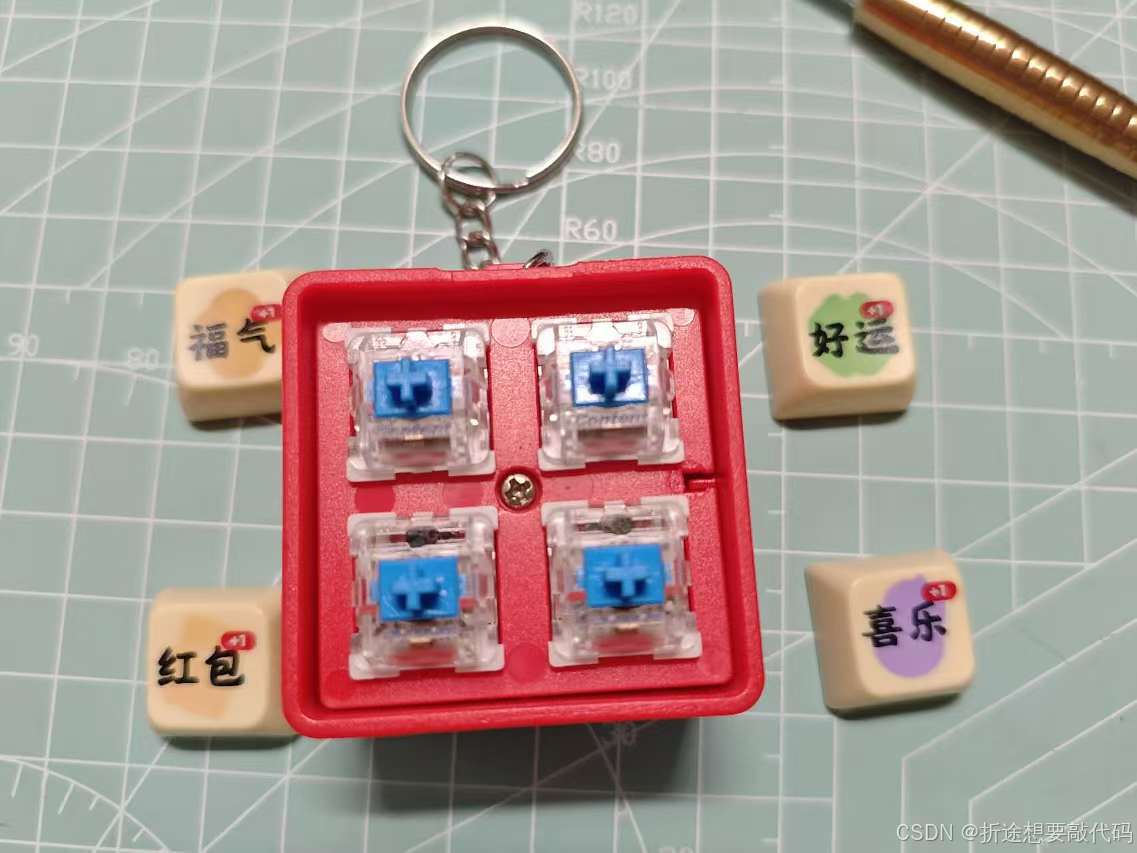

把正面的按键键帽拔掉后露出了蓝色的键轴，不懂是什么轴，懂的小伙伴可以评论区告诉我。
同时也露出了一个螺丝，我们接着拆。

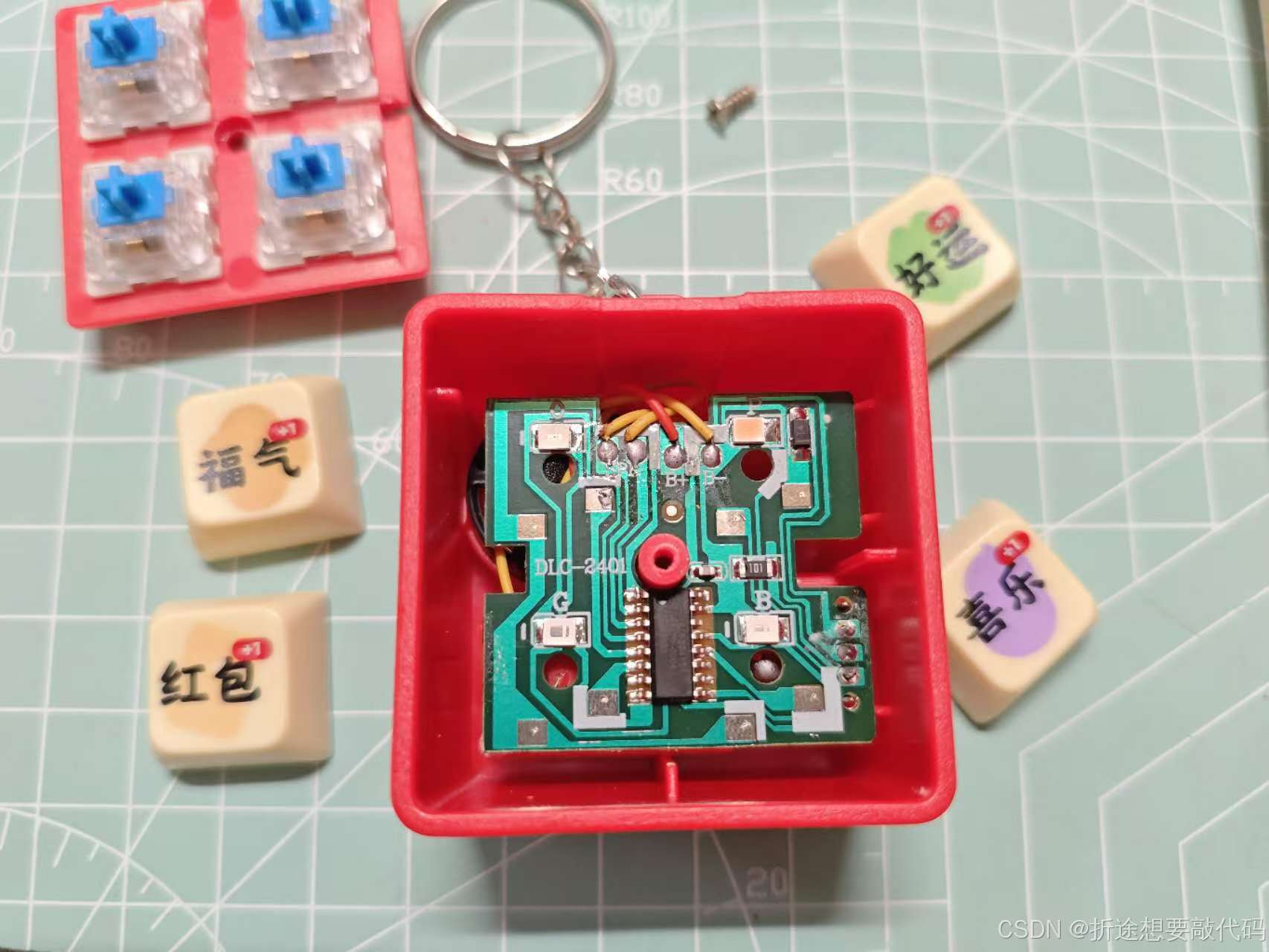

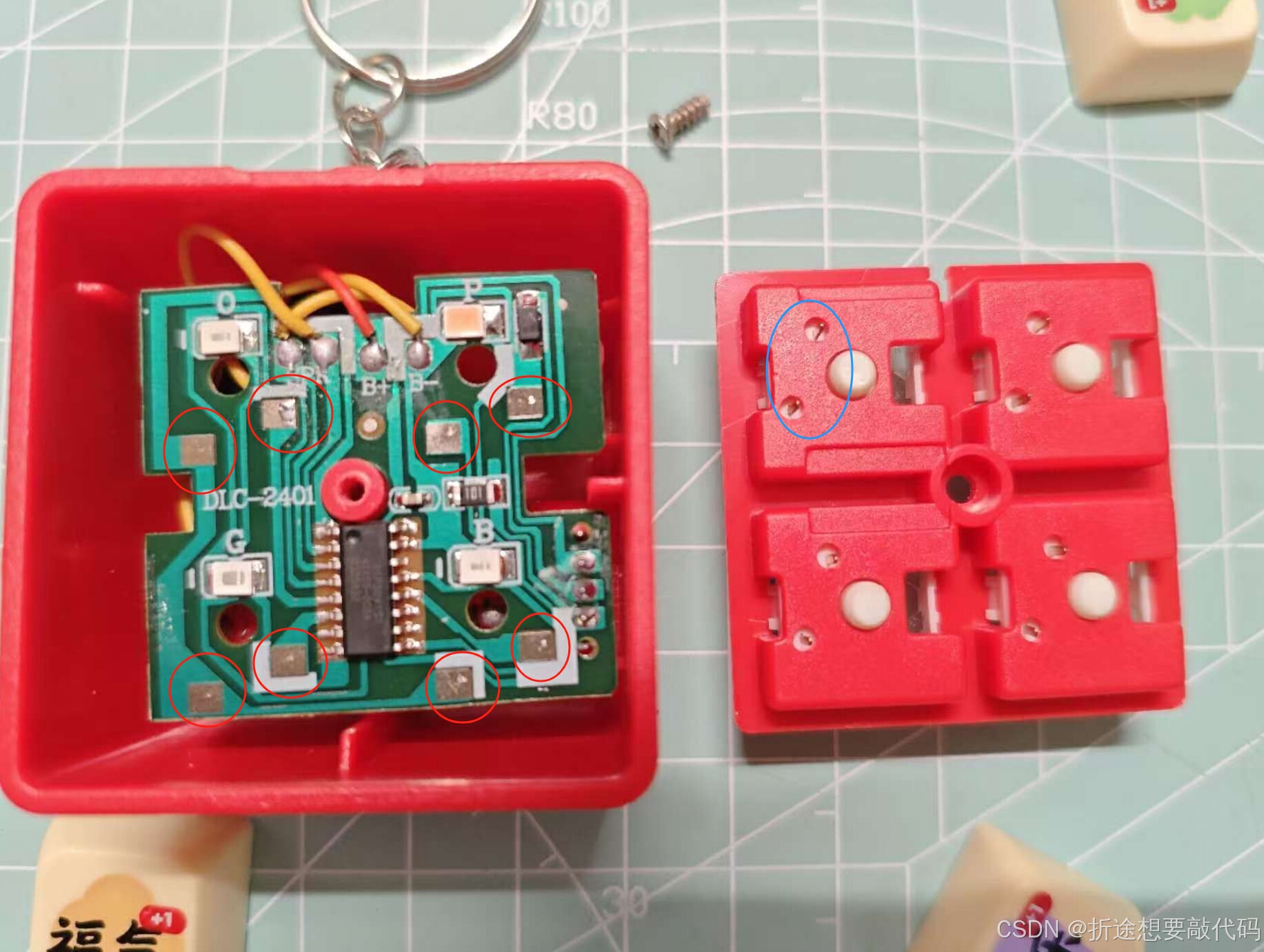

电路板很简单，想复刻的小伙伴直接看电路板都可以看得出这线是怎么连接的（但这芯片不好买，至少我搜不到购买渠道）。

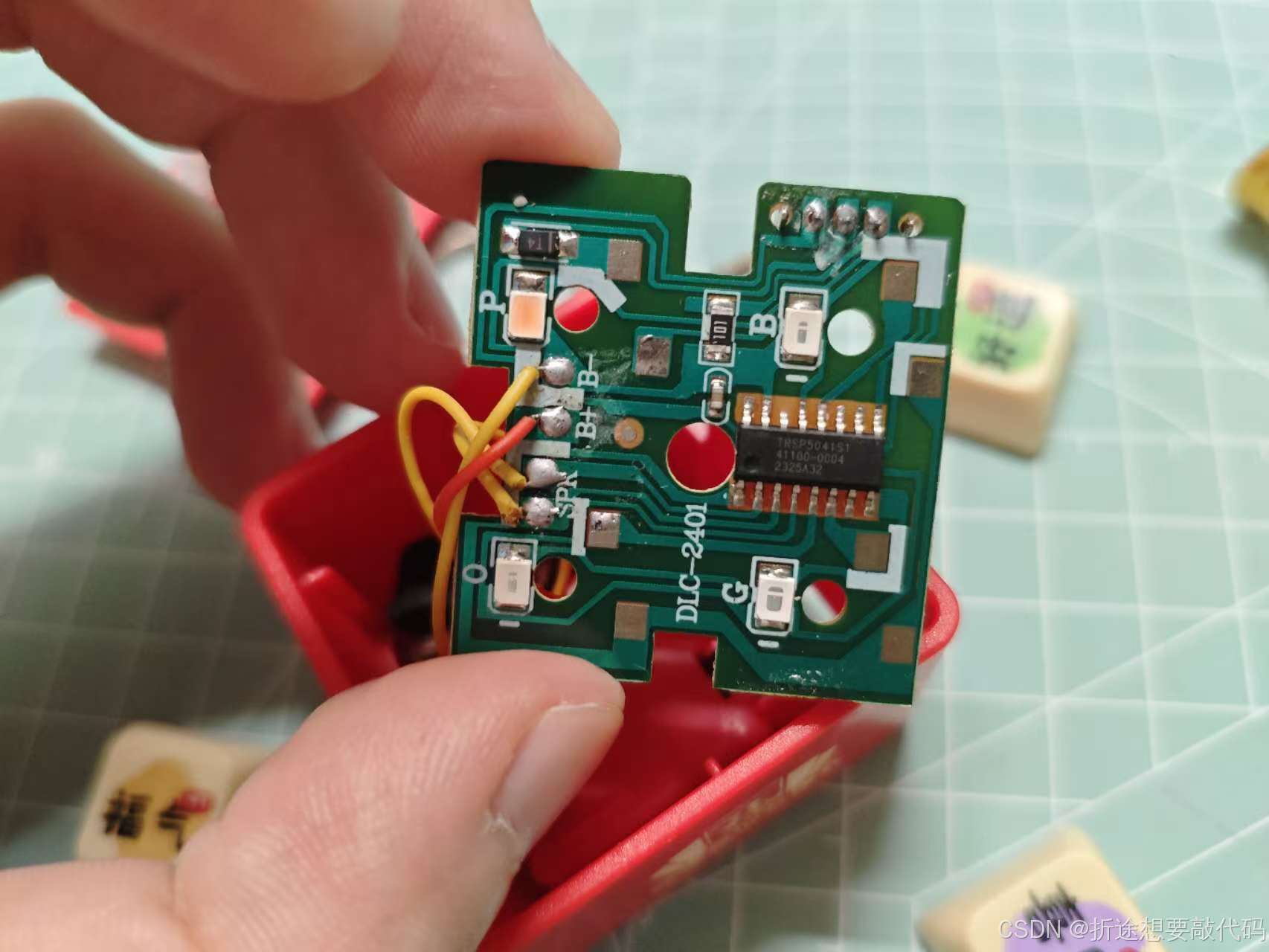

芯片上标着型号是TRSP5041S1，但我没找到一模一样的芯片介绍，有没有可能是定制的呢？
但我还是顺着蛛丝马迹找到一点线索。

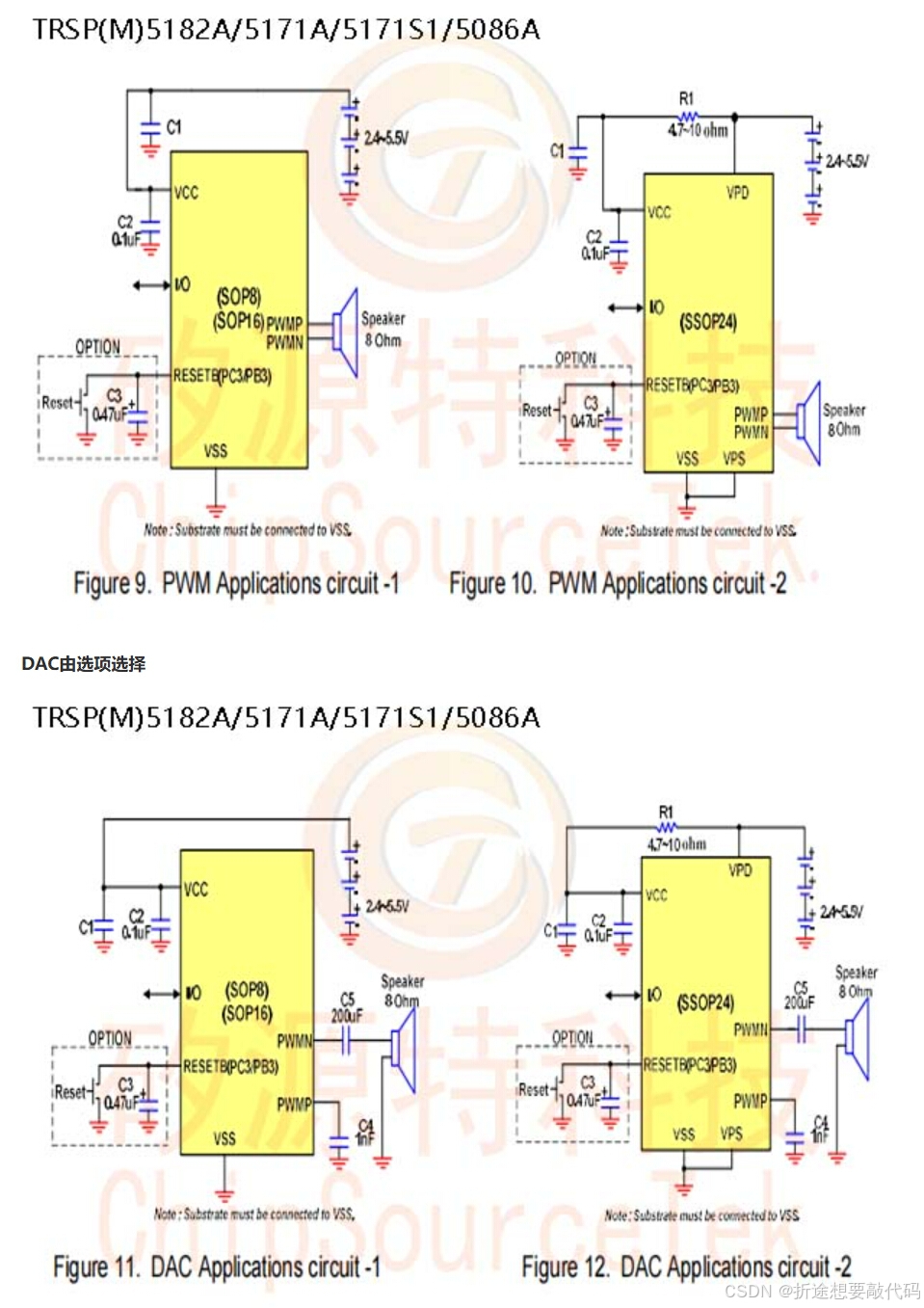

虽然型号不完全一样，但是前面的英文是一样的，看人家这应用电路也是用在播放音频上，我想应该是大差不差的。
芯片上也有IO口可以使用，可以接上按钮实现功能。
以上就是拆解的全部内容了，写完的时候我看向了我用了快三年的剃须刀，双十一了正好该换换了，嘿嘿……
