随着科技的飞速发展,Type-C接口已逐渐成为了众多电子设备的标准配置。这种新型接口不仅提供了更高的数据传输速度,还具备强大的电力传输能力。然而,由于设备接口数量的限制,我们常常面临接口不足的困境。此时,Type-C 扩展坞便成为了我们连接电子设备与外部世界的重要桥梁。而乐得瑞公司所研发的LDR6023AQ与6023A便是应用于扩展坞的type-c接口上掌控供电功能的。

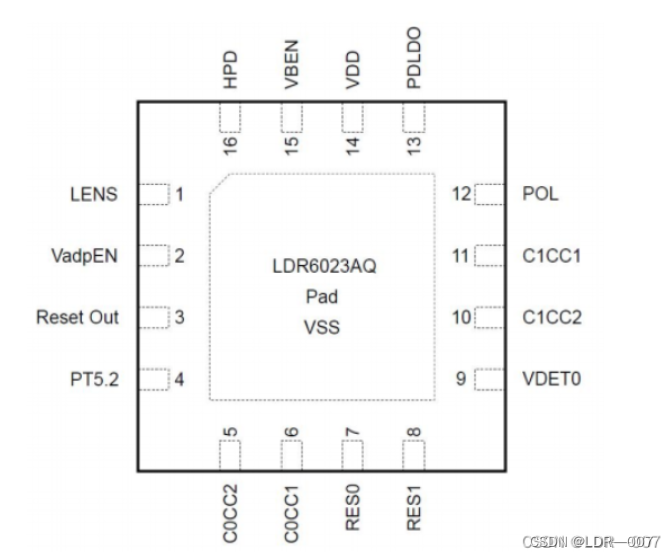

LDR6023AQ QFN-16 是乐得瑞科技针对 USB Type-C 标准中的 Bridge 设备而开发的双 USB-C DRP 接口 USB PD 通信芯片。具备 Power Negotiation 数据包透传功能,切换 Data Role 功能,以及通过 VDM 协商让智能设备进入 ALT MODE 输出 DP 信号的功能,特别适用于 USB TYPE-C Docking及 HUB 应用.
特点
◇ QFN-16_3x3 小封装
◇ 支持 USB PD 2.0 以及兼容 USB PD 3.0
◇ 双 TYPE-C 接口都支持 DRP 功能
◇ 透传适配器与智能设备(电脑,平板,手机)之间的 PDO 及 REQUEST 协商
◇ 最大支持20V 5A @100W设备充电功率

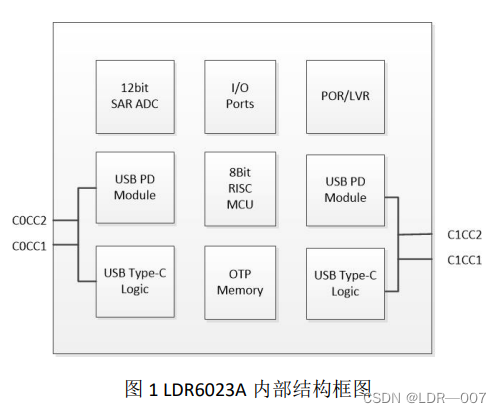

LDR6023A SSOP16 是乐得瑞科技针对 USB Type-C 标准中的 Bridge 设备而开发的双 USB-C DRP 接口 USB PD 通信芯片。具备 Power Negotiation 数据包透传功能,切换 Data Role 功能,以及通 过 VDM 协商让智能设备进入 ALT MODE 输出 DP 信号的功能,特别适用于 USB TYPE-C Docking 及 HUB 应用。
特点
◇ 支持 USB PD 2.0 以及兼容 USB PD 3.0
◇ 双 TYPE-C 接口都支持 DRP 功能
◇ 透传适配器与智能设备(电脑,平板,手机)之间的 PDO 及 REQUEST 协商
◇ 自动进行 DR_SWAP 转为 UFP 模式
◇ 通过 VDM 协商申请,让智能设备进入 ALT MODE 支持 DP 输出
◇ 提供可配置的功率分配功能,可以为系统预留 5W/10W/15W 不同功率
◇ 提供外设复位控制功能,为外设提供复位信号
◇ 无 Host 插入时,默认申请适配器第二档电压(可用于作为快充 hub)
LDR6023AQ与LDR6023A 它们都有的共同点就是 充电最高100W 可以配置预留功率都适用于需要视频传输的笔记本电脑OTG转接器场景
