PVE8.1+核显gvt-g+黑群晖

介绍一下配置先

I5 10400
惠普Z2 G5 SFF整机（低功率版）
24G内存（8G*3）
512g sata固态两块，nvme：sn750 512g，长江1T
PVE8.1+DSM7.2

安装PVE的过程不再赘述，通过DD引导、Ventoy等方式均可以

这里有个注意点，如果使用Ventoy引导的话，记得把Ventoy先更新一下，老版本貌似支持不了PVE8.1的引导，会卡住，更新一下Ventoy版本即可，模式选normal就好了

开启gvtg和iommu

#开启iommu和gvt内核
#编辑grub
nano /etc/default/grub
#在里面找到：
GRUB_CMDLINE_LINUX_DEFAULT="quiet"
#修改为如下：
GRUB_CMDLINE_LINUX_DEFAULT="quiet intel_iommu=on pcie_aspm=off iommu=pt i915.enable_gvt=1"
#其中有一个参数 pcie_aspm=off 为惠普该机器的问题？ 不开启的话会遇到直通PCIE设备时遇到开机卡死的问题
#修改完成之后Ctrl+O Ctrl+X保存
#使用如下代码更新grub
update-grub

修改之后重启，

加载内核直通模块

#加载内核直通模块
echo vfio >> /etc/modules
echo vfio_iommu_type1 >> /etc/modules
echo vfio_pci >> /etc/modules
echo vfio_virqfd >> /etc/modules
echo kvmgt >> /etc/modules
update-initramfs -u

再次重启

按照正常步骤创建虚拟机并直通硬盘等设备

在这里插入图片描述

直通核显的操作

虚拟机平台选择Q35,引导方式选择UEFI

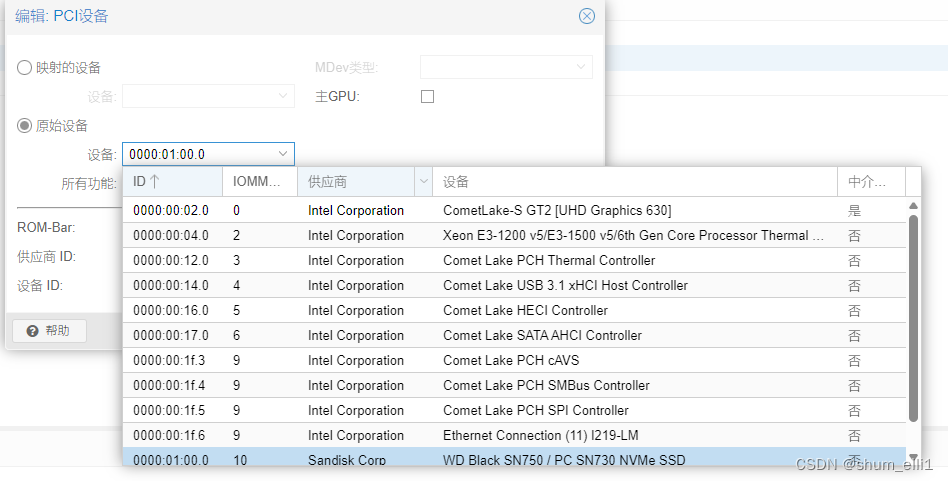

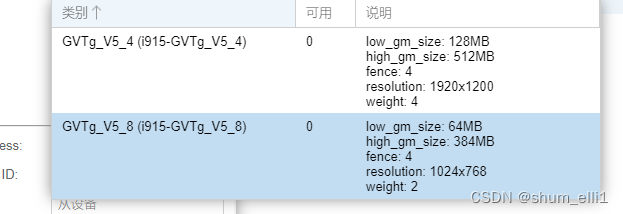

在原始设备中找到UHD Graphics 630，选择之后右上角会出现一个MDev类型的选择，根据实际情况进行选择，如下图所示，差不多就没问题

在这里插入图片描述

可用数取决于显存大小，核显显存大小可以自行进入BIOS调节

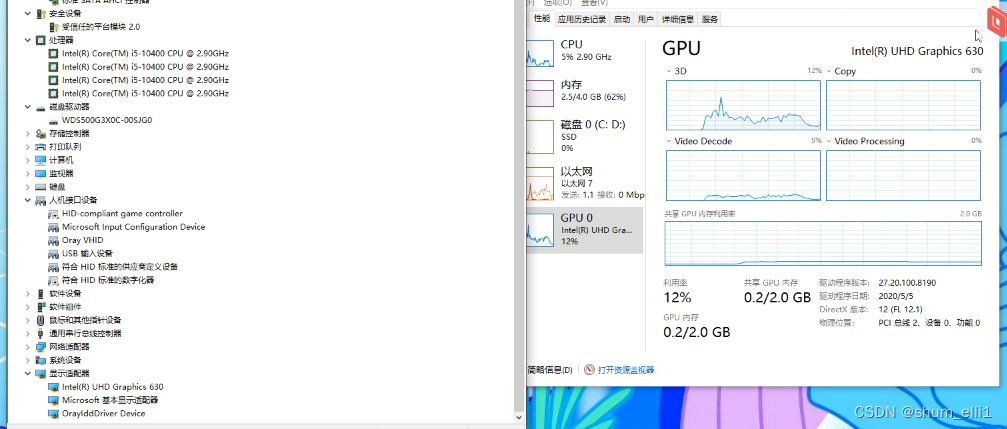

开启gvt-g之后显示接口并没有输出，所以不能删除PVE原来的显卡，也不能在PCI设备中将核显设置为主GPU，但是呢，可以先进去设置好，配置好远程桌面软件，然后将pve自带的显示修改为None，实测Windows10微软自己安装的驱动没有出现任何问题，在Ubuntu22.04下，会遇到引导安装ISO报错，（解决方式是虚拟机的选项中关闭ACPI），但是安装到最后依然会报错失败，尝试过先安装好ubuntu再直通核显，并关闭ACPI选项，启动之后非常卡顿，原因未知，TO DO

在这里插入图片描述

重点讲黑群晖，黑群晖我使用的是ARC的引导，

官方地址在这里AuxXxilium/arc: Arc is a customized Redpill Loader for DSM 7.x (Xpenology) with enhanced Hardwaresupport, Addons, guided (semi-automated) Installation and more. Multiple customization options are built-in. It is modified to run on different Hardware (see Wiki for more Informations). Commercial use is not permitted and strictly forbidden! (github.com)

先把release中最新的img.zip下载到本地并解压，通过PVE web端的iso上传处上传到PVE中
创建虚拟机，虚拟机类型选择I440FX，一定要选择这个，不然后面无法直通核显进行DSM的人脸识别等，硬盘控制SCSI single，BIOS引导方式选择UEFI，硬盘可以根据自己情况进行创建，我选择使用RDM直通的方式，将一个512G的固态RDM直通给黑群晖，具体方式可以自行搜索引擎PVE RDM硬盘直通，也可以创建一个存储在lvm中的硬盘给黑群晖，把添加的硬盘设置为SATA0，依次递增

进入PVE的SHELL中

cd /var/lib/vz/template/iso/
#把下面的101替换成自己PVE虚拟机序号
qm disk import 101 arc.img local-lvm

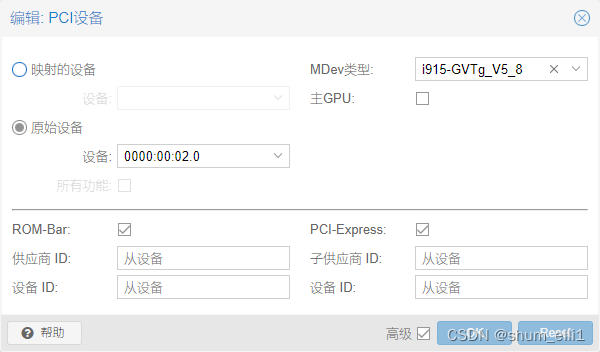

回到PVE的界面，将刚才导入的引导磁盘挂载到SATA5,挂载到后面可以避免PVE误认该盘也是为存储盘，同时添加PCI设备，选择刚刚的核显，选择适合的MDev类型，点开高级选项，主GPU不要勾选，剩下两个都勾上

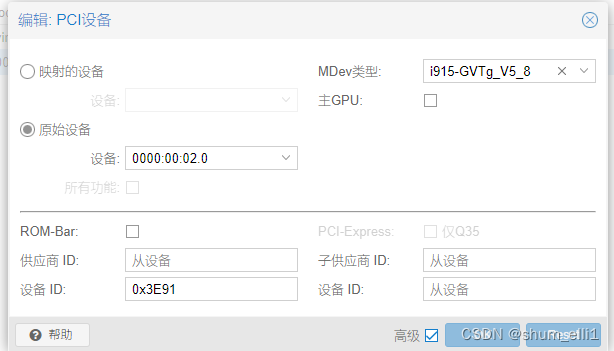

设备id修改为0x3E91，左边这个设备id改为这个

再次进入SHELL，输入如下指令

qm set 101  -args "-set device.hostpci0.addr=0x02 -set device.vga.addr=0x10"
cat /etc/pve/qemu-server/101.conf
#使用cat查看是否修改成功，args参数有没有存在，101自行修改为自己的群晖虚拟机的序号

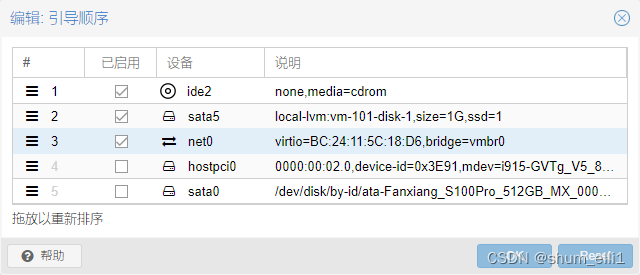

选项中。引导选项将刚刚创建的SATA5的那个盘勾选上并拖动到上面

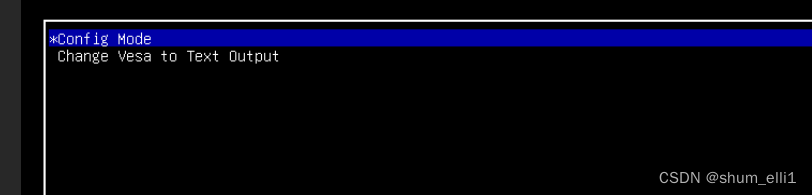

启动后进入ARC引导，选择Config Mode

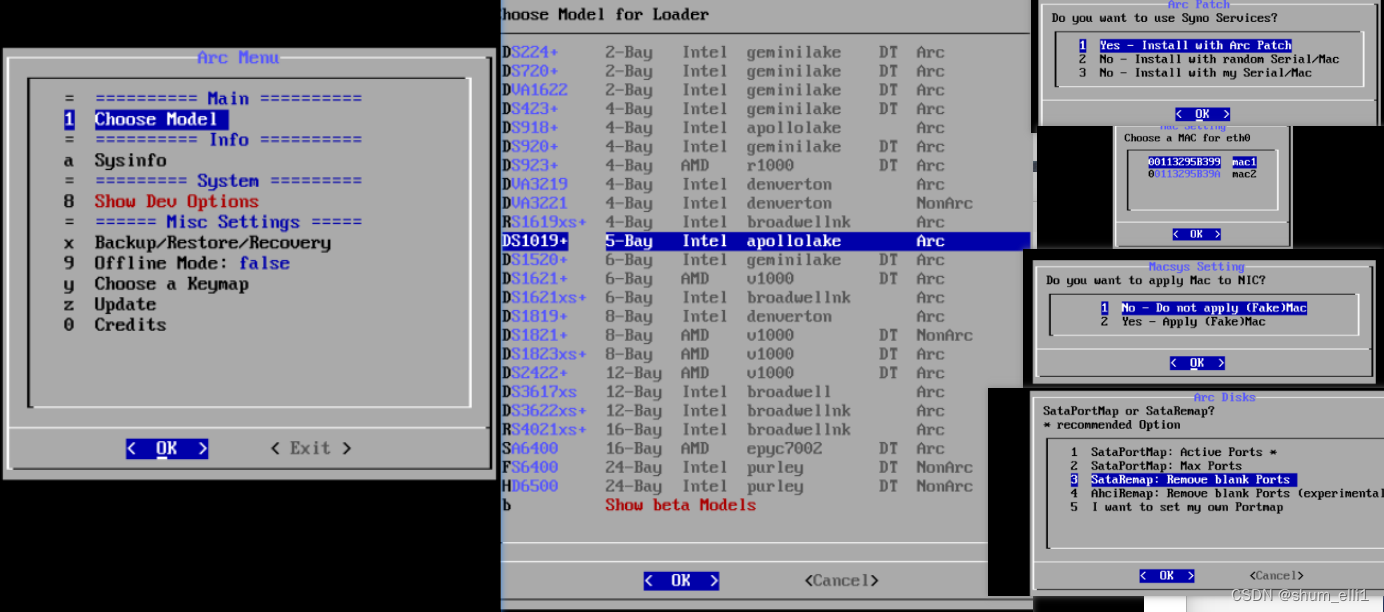

等待出现选择框，选择Choose Model，6-10代，选择DS918+或者DS1019+,我这里选择的是DS1019+,如果没有出现的话，在下面选择 Show incompetible Models，再选择这俩型号，具体别的型号可以参考别的教程，版本选择7.2，其余可按照如下选择，插件默认选择即可直接OK下一步，其中图中最后一步 Arc Disks可以根据情况选择不同的，不然后面可能会遇到报错
然后直接一路下一步，有个填写地址的地方可以根据自己的需要填写地址，global源可能会比较慢，可以自己去群晖官网看一下，换一个国内的镜像，修改前面的地址即可

参考地址 https://cndl.synology.cn/download/DSM/release/

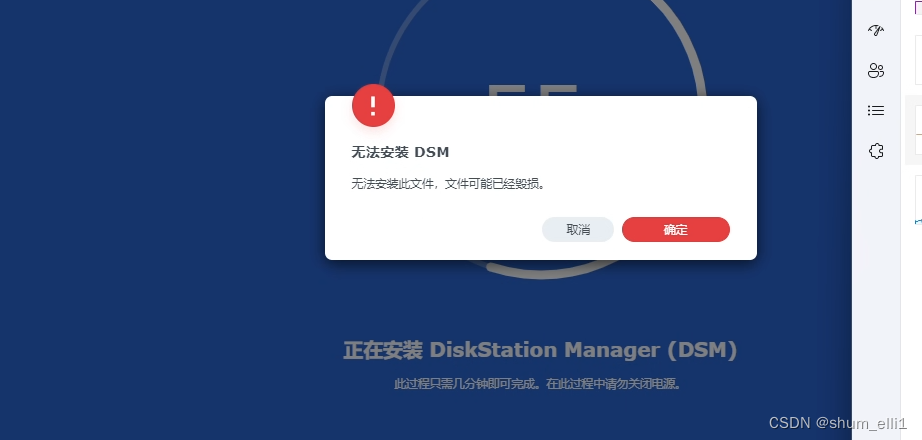

下一步等待重启之后，看显示的IP地址，登陆进群晖后台，根据提示下载PAT文件进行上传，如果在安装过程中提示**“DSM安装失败，文件已损毁”**，如下图

我的遇到过两次，一次的原因应该是因为我动了硬盘，然后重新上面build一个引导即可，还有一次原因后来发现是Arc Disks类型选择不对，通常推荐选择上面带星号的，即官方推荐的，可以多尝试几个试试看
成功安装之后按照自己需求安装相关套件即可，可以在控制面板中打开SSH功能，通过SSH连接上去，通过ls /dev/dri查看是否有card0 render等相关字眼，出现相关内容即核显正常，同时这里还有一个关键点，PVE可以设置PCI设备ID，10代处理器用户需要在这里设置PCI设备的设备ID为0X3E91，如下图所示，不然核显无法正常运行，如下图所示
最后可以自己SSH进群晖检查一下，如下就是正常的

lspci
…………
0000:00:02.0 Class 0300: Device 8086:3e91 (rev 03)
…………

ls /dev/dri
by-path  card0  renderD128
:3e91 (rev 03)
…………

ls /dev/dri
by-path  card0  renderD128

最后查看一下正常的结果
