网络安全IP-Table实验环境搭建

  1. 网络拓扑结构

图1.1 网络拓扑结构

网络拓扑结构如图1.1所示,其中,1号机、4号机为内网计算机,2号机为网关,3号机为外网计算机。

  1. 实验环境

VMware Workstation 16 Pro

kali-linux-2023.4-amd64虚拟机四台,分别名为:

  1. kaili_linux M1
  2. kaili_linux M2
  3. kaili_linux M3
  4. kaili_linux M4
  1. 搭建内网
  • 首先打开虚拟网络编辑器,如图1.2所示

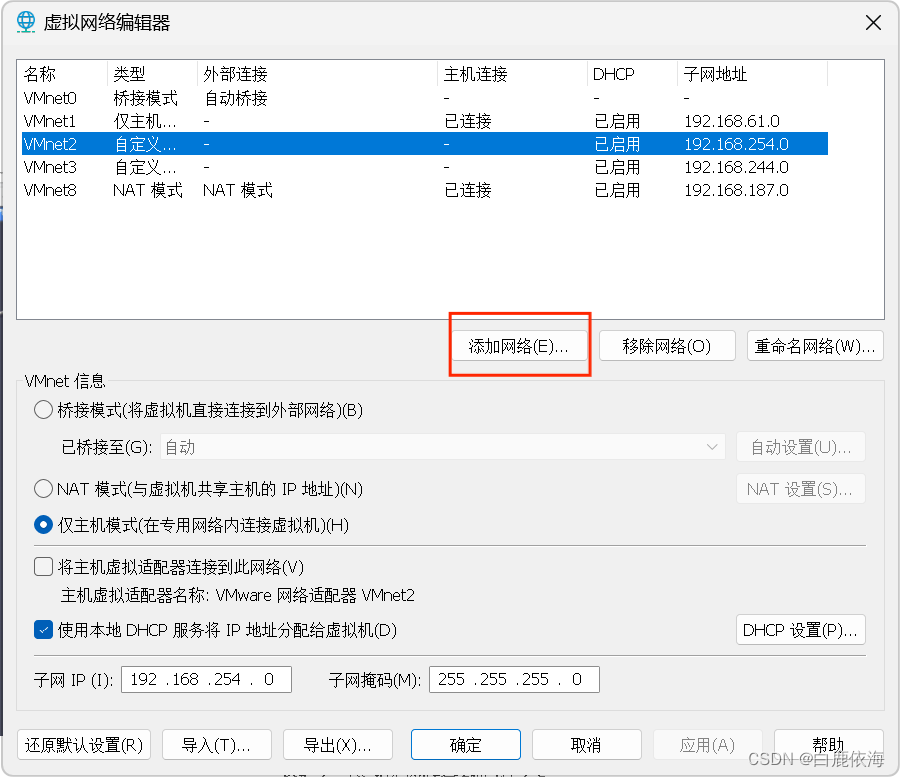

图1.2 虚拟网络编辑器

  • 其次点击更改设置按钮,接着选择添加网络

图1.3 添加网络

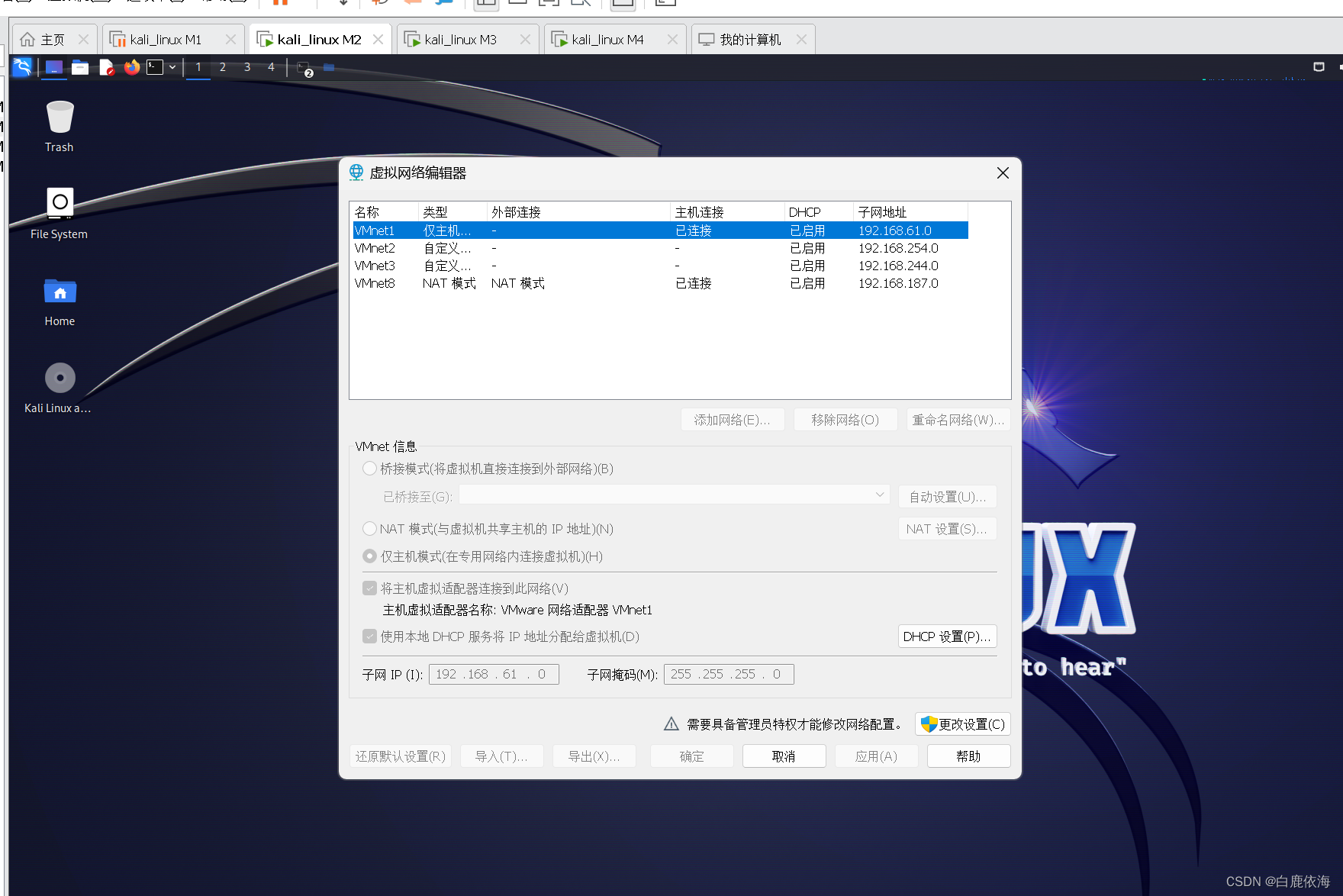

  • 添加两个网络分别为VMnet2和VMnet3,子网可以自动生成,也可以选择手动输入,其中VMnet2作为内网分配给M1,M4,VMnet3作为外网分配给M3,M2则是作为网关需要配置VMnet2和VMnet3,VMnet2和VMnet3如图1.4和1.5所示:

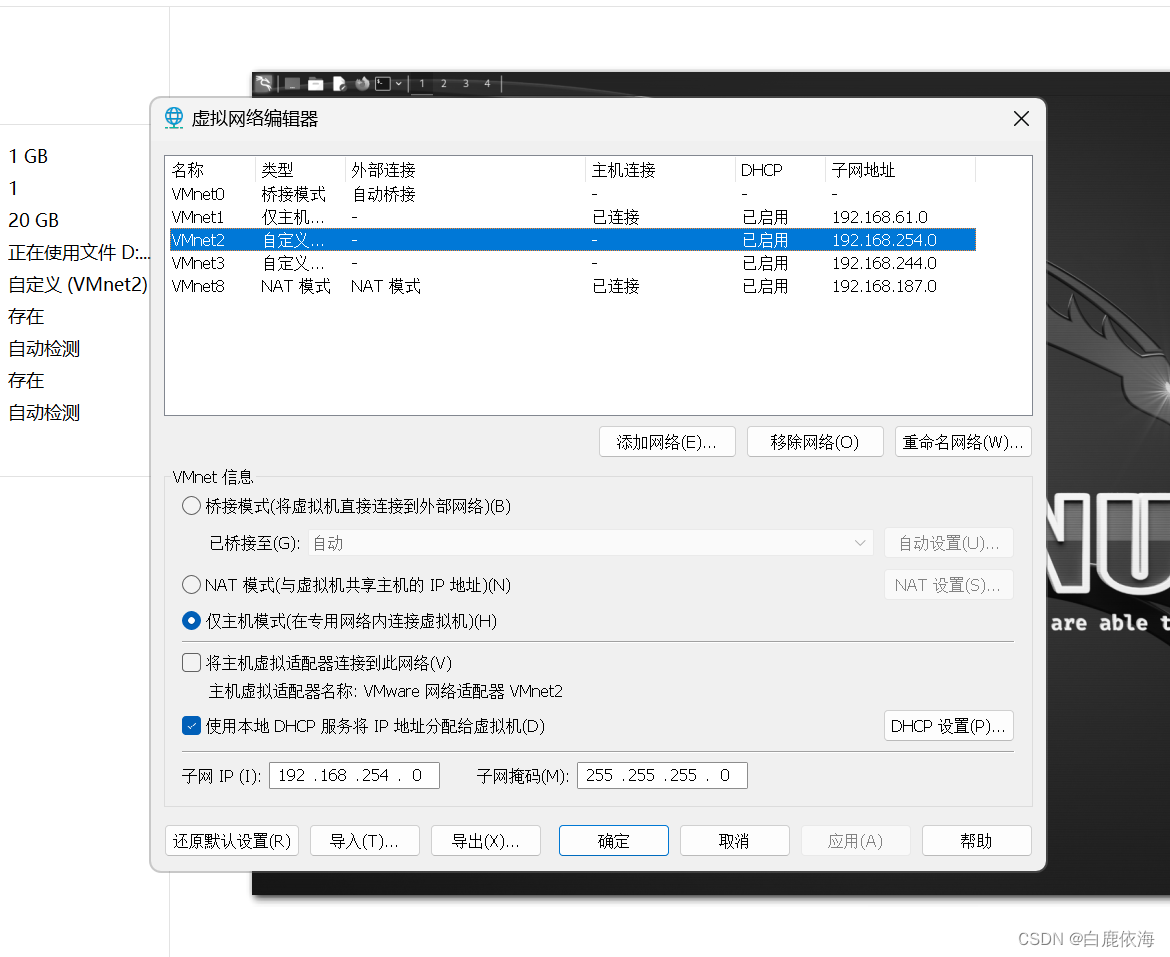

图1.4 VMnet2

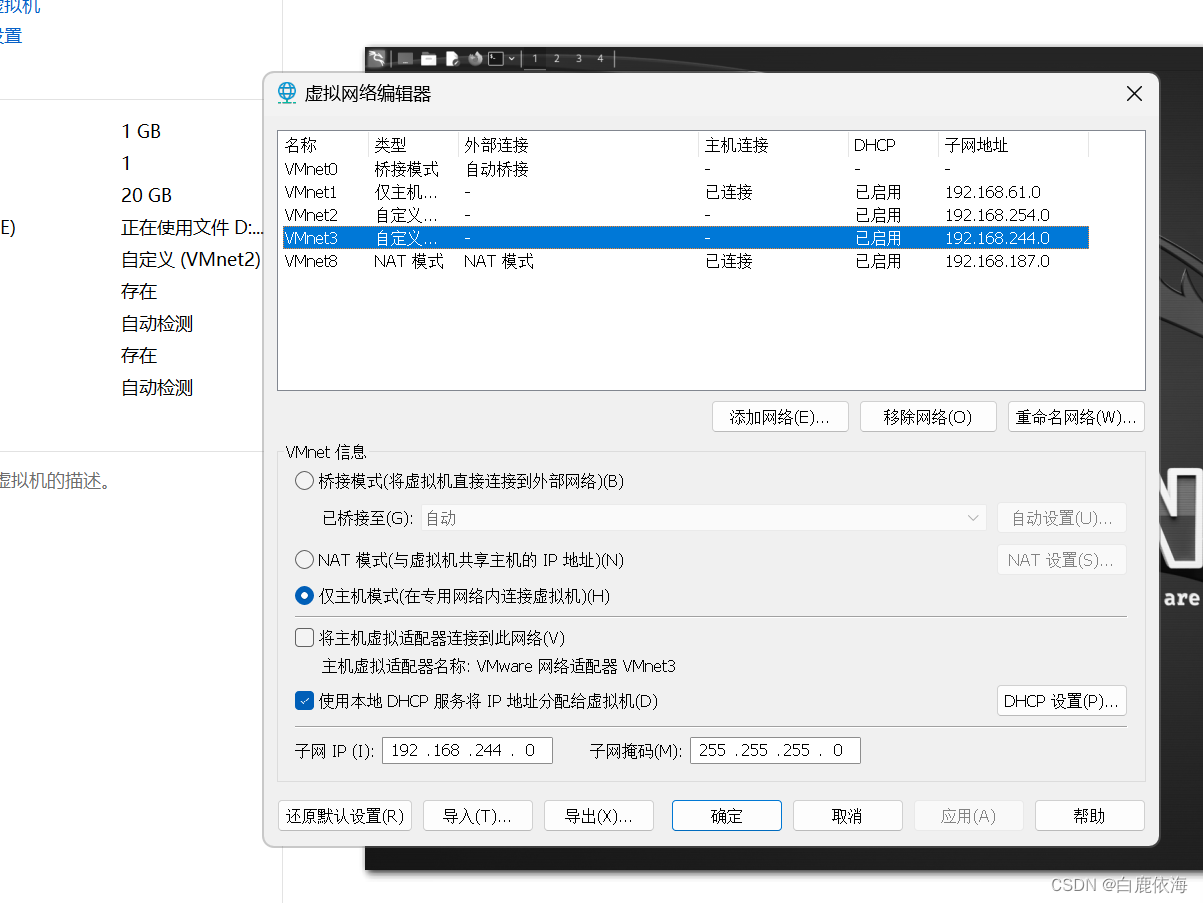

图1.5 VMnet3

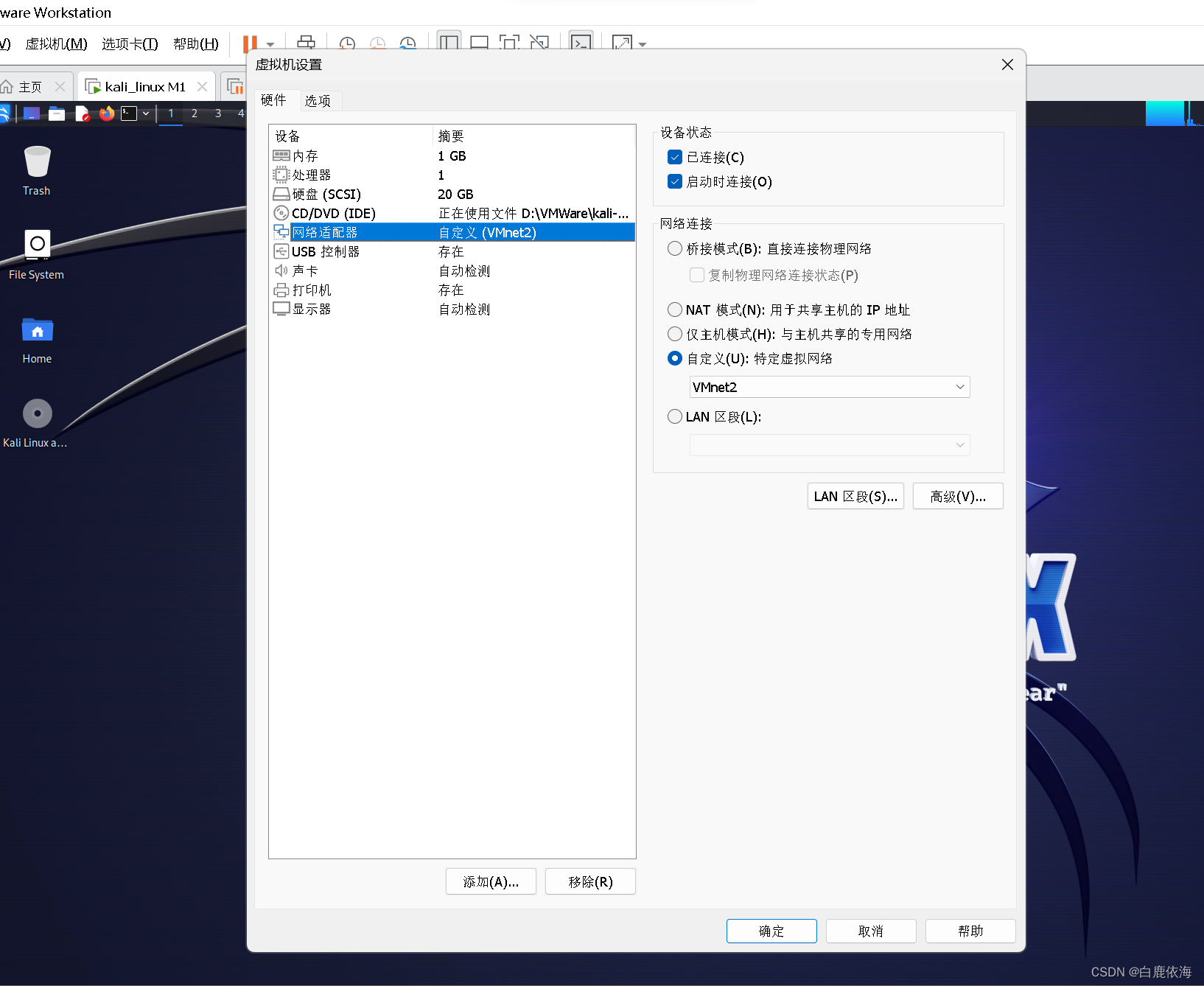

  • 配置M1和M4(都处于内网)首先需要点击左上方虚拟机,选择最下方的设置,进入虚拟机设置,点击网络适配器(需要开启虚拟机才能修改),选择自定义:特定虚拟网络。然后选择VMnet2网络。M1和M4配置相同。

图1.6 网络适配器

  • 在M1和M4中分别输入ifconfig指令则可以看到M1和M4的ip地址,根据对照图1.4则可知道都在内网VMnet2中。

图1.7 M2的ip地址

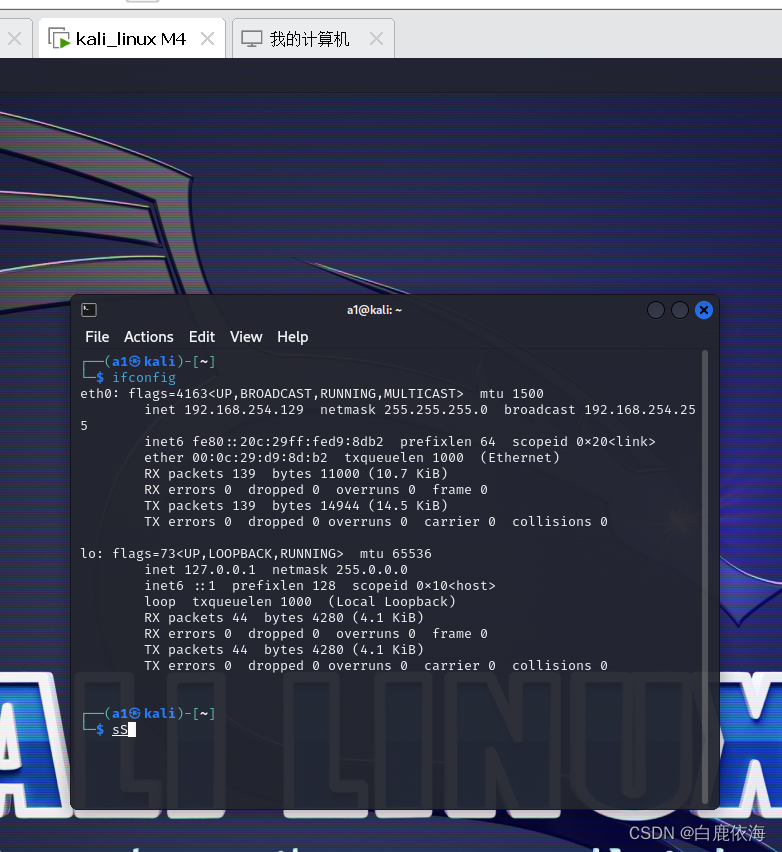

图1.8 M4的ip地址

  • 利用ping命令检查M1和M4的连通性,验证其均在一个子网内:

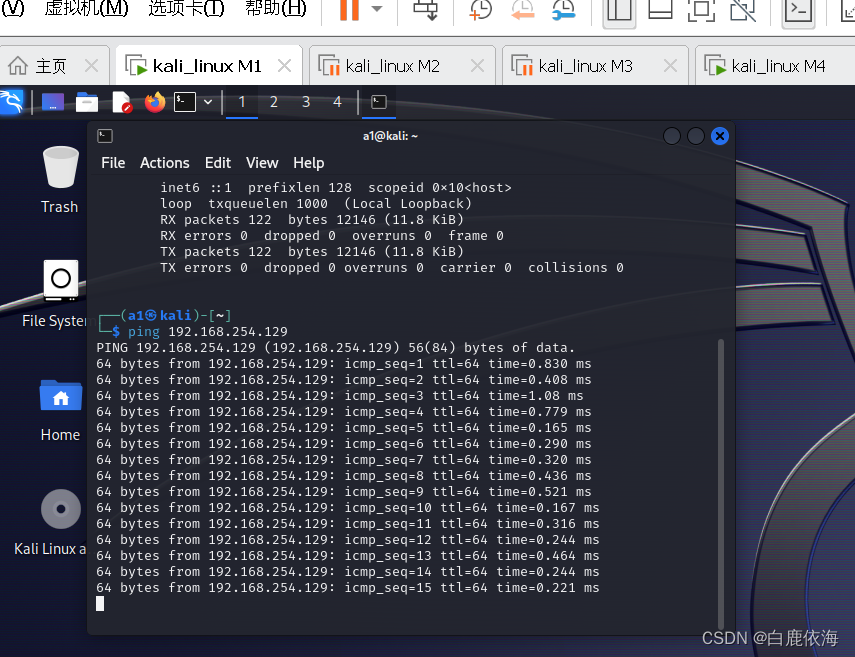

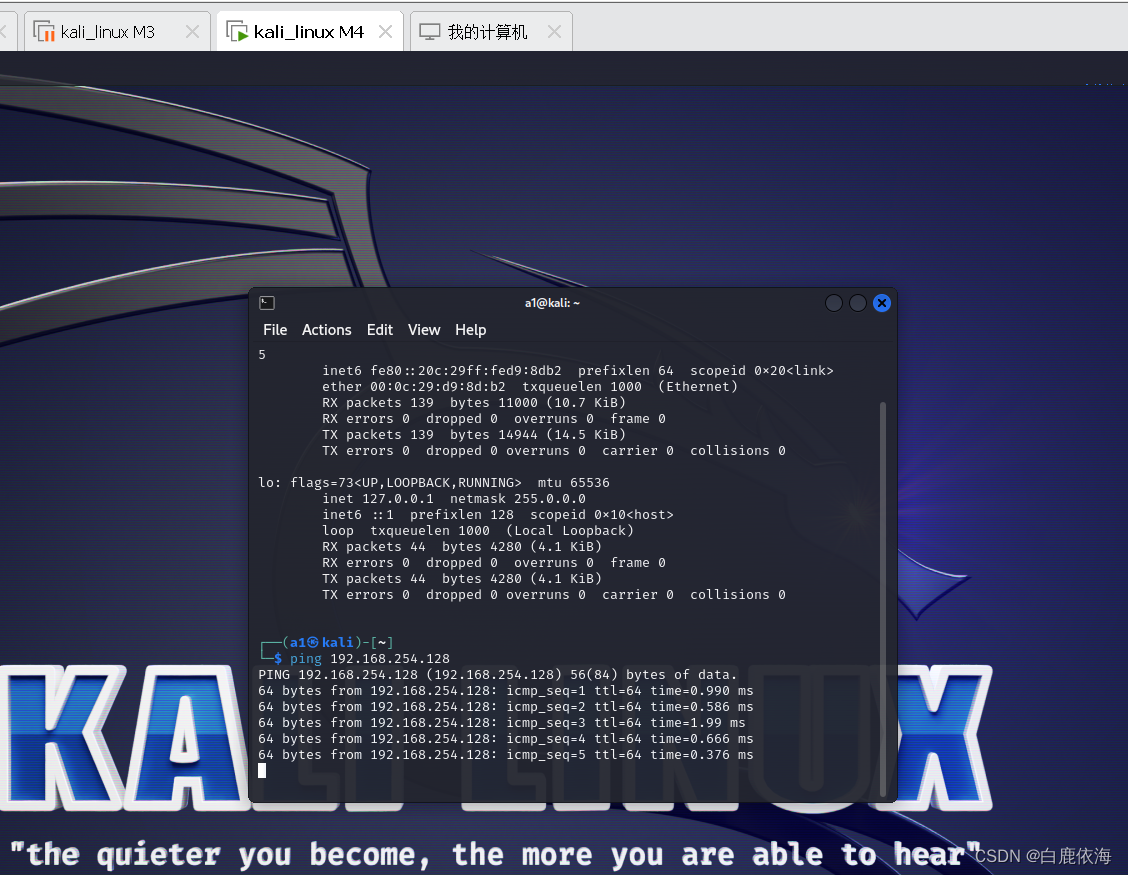

图1.9 M4 ping M1

图1.10 M1 ping M4

  1. 搭建外网
  • 同样在M3中选择虚拟机设置中的网络适配器,然后选择VMnet3:

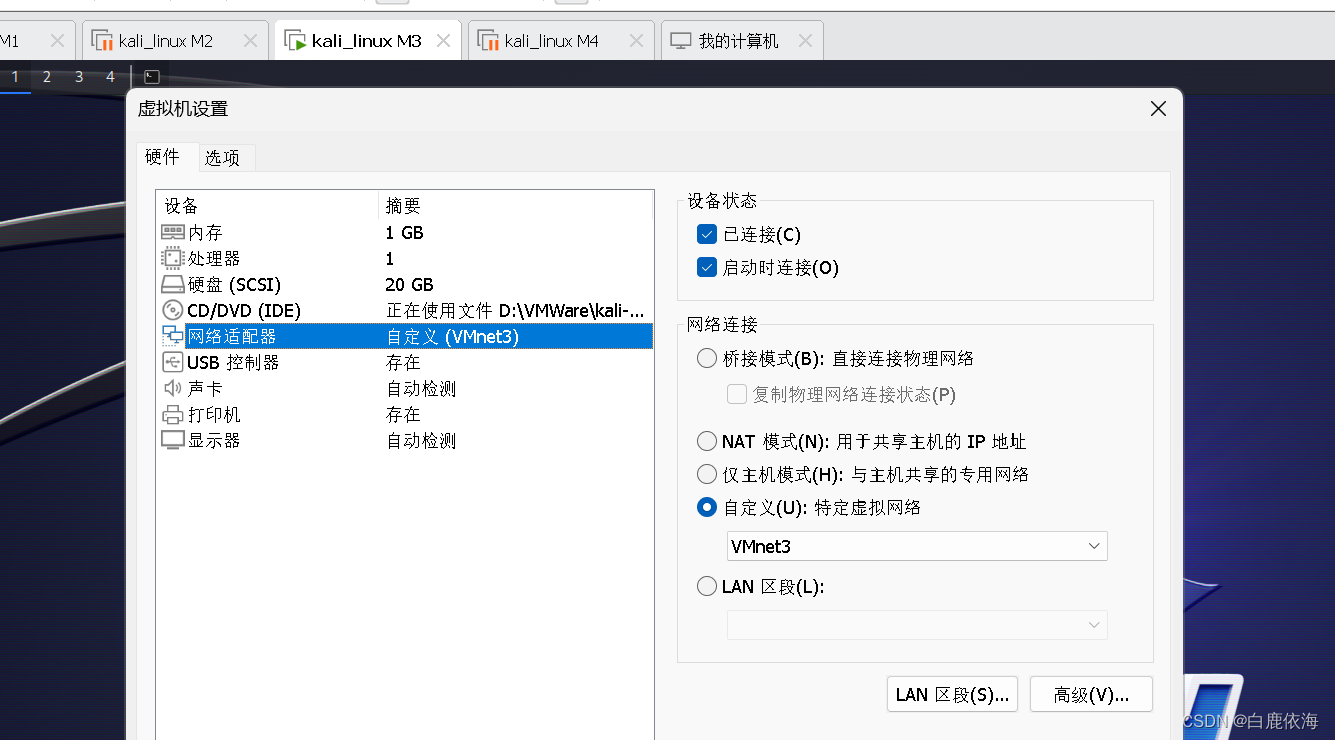

图1.11 M3网络配置

  • 然后输入命令ifconfig检查M3的ip地址

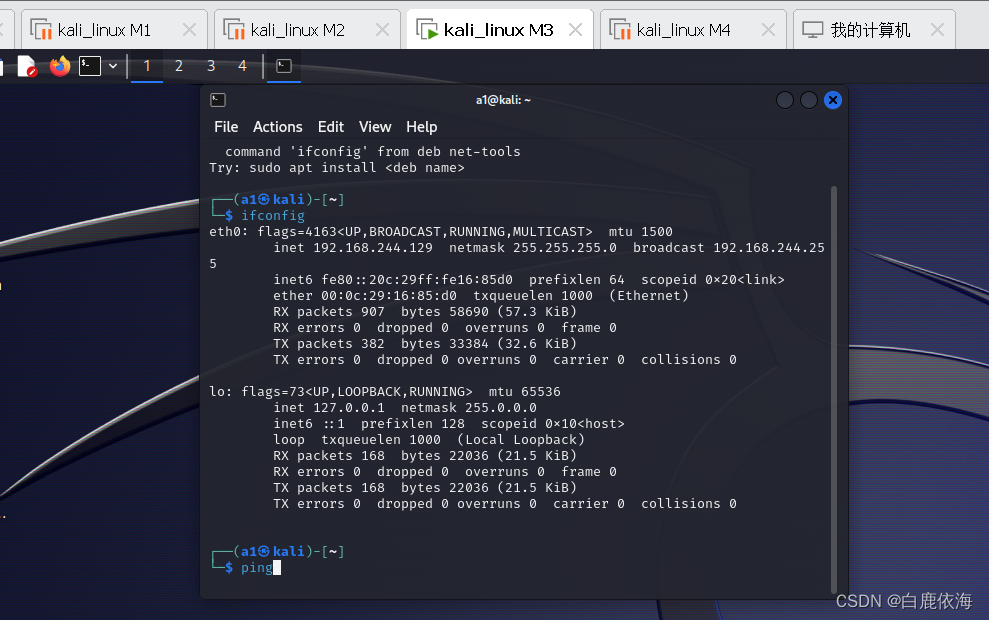

图1.12 M3的ip地址

如果发现ip地址不在所配置的外网内,而在NAT网络内,则需要重新开启网卡并分配ip地址。

首先要进入root状态,输入su(如果进入不了则输入sudo passwd root重新设置密码再输入su),接下来在root权限下使用 ifconfig eth0 up 命令开启网卡,使用 dhclient eth0 命令分配IP地址,最后使用ipconfig进行检验即可发现网络已经到外网VMnet3下了。

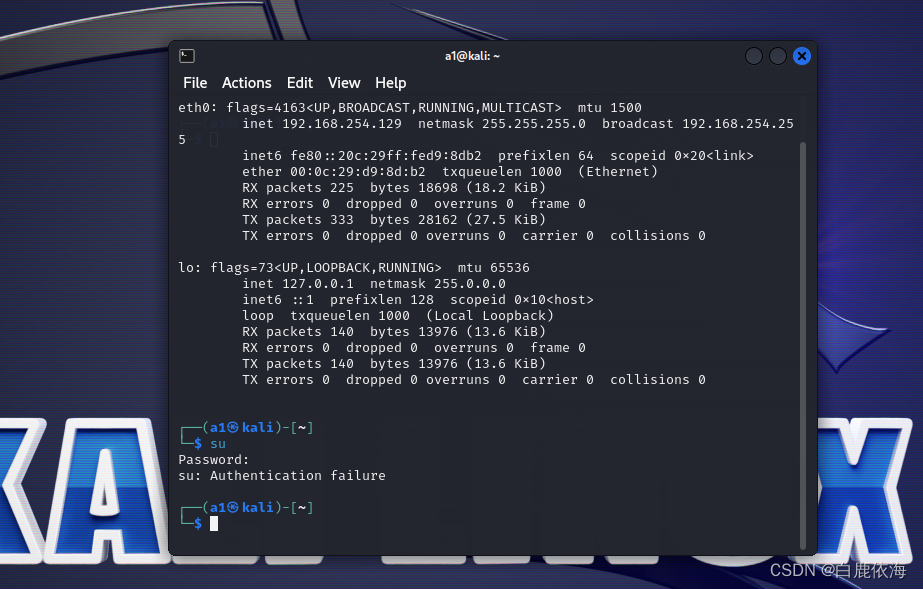

图1.13 输入su报错

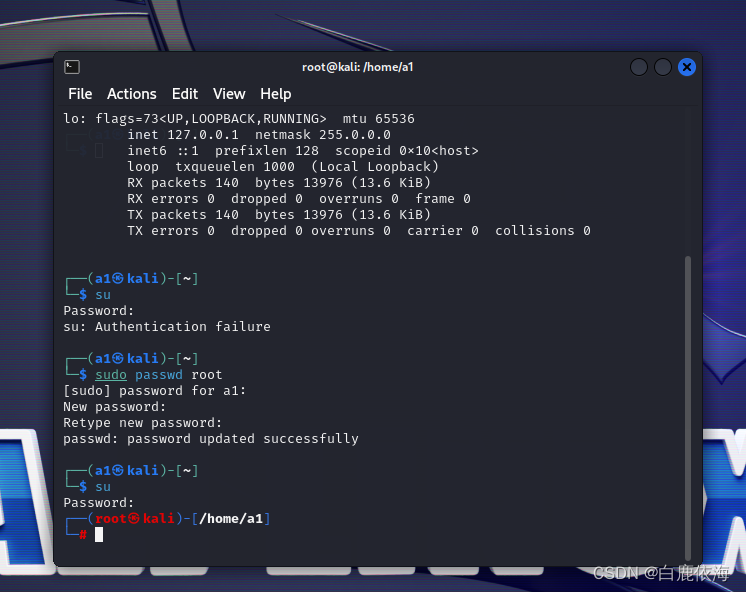

图1.14 成功进入root状态

  1. 搭建网关:
  • 同样打开虚拟机设置,点击下面添加增加一个网络适配器,并且两个网络适配器分别选择VMnet2和VMnet3:

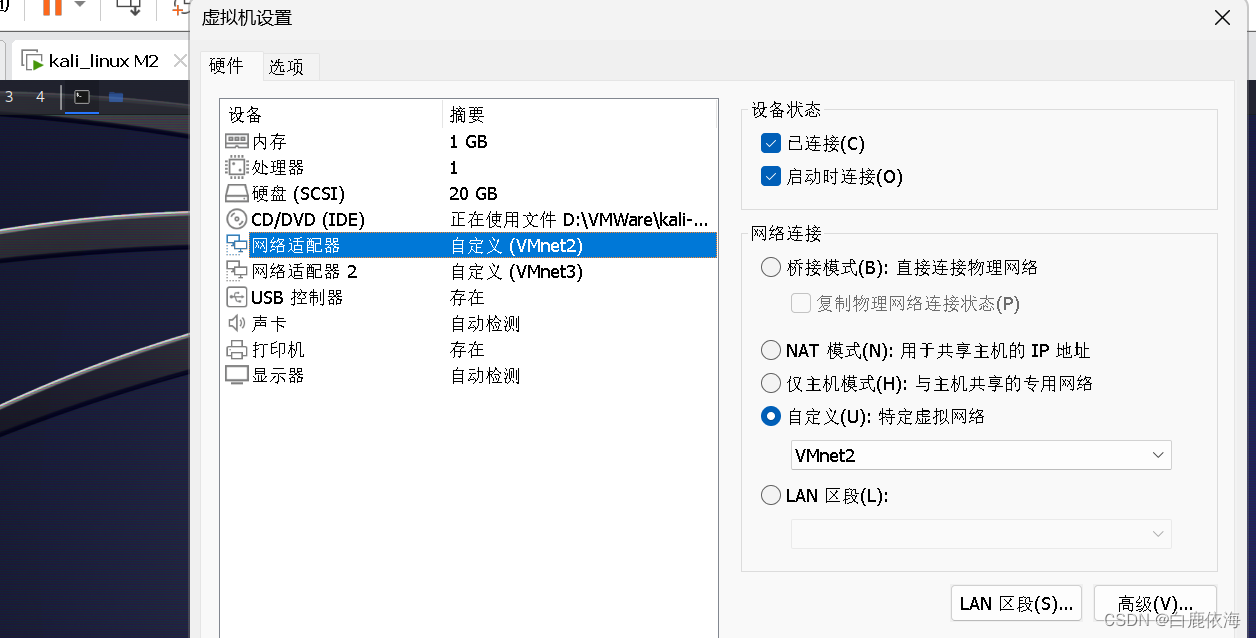

图1.15 网关的网络适配器

  • 接下来,输入ipconfig,检查M2的ip地址,如果不出意外的话,应该有一个网络的ip地址无法正确显示,因为两个网卡无法同时使用。

图1.16 网关的两个网卡无法同时使用

  • 此时需要使用命令打开/etc/network/interfaces文件,即在root权限下输入open /etc/network/interfaces,并在其后面增加auto eth0  iface eth0 inet dhcp以及auto eth1  iface eth1 inet dhcp 从而保证dhcp动态获取ip地址:

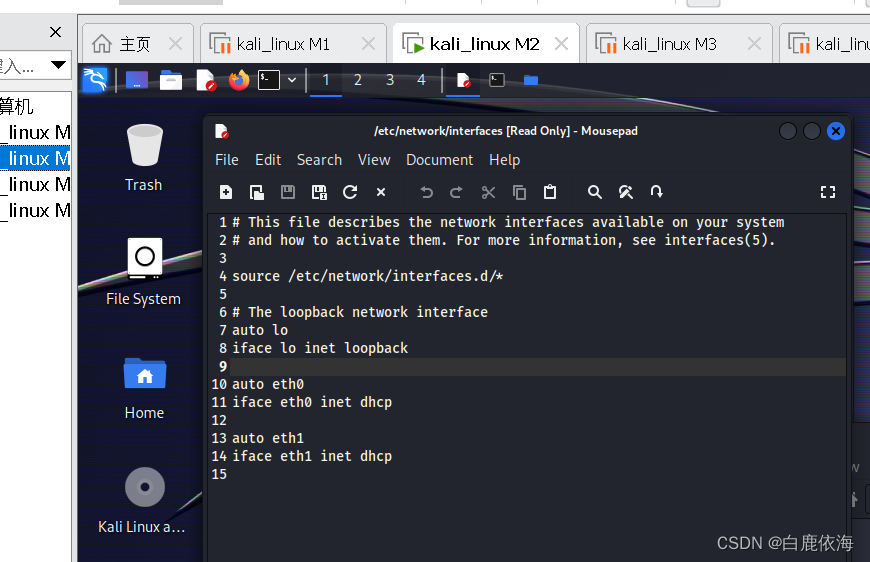

图1.17 interfaces文件

  • 接下来输入service networking restart命令,重启网络
  • 输入ifconfig命令检查ip地址,发现两个网卡已经正常运作:

图1.18 网关的两个网卡

  1. 配置默认网关:
  • 打开M3,因为我网关的外网的ip地址为192.168.244.133,在root权限下输入route add default gw 192.168.244.133,配置默认网关:

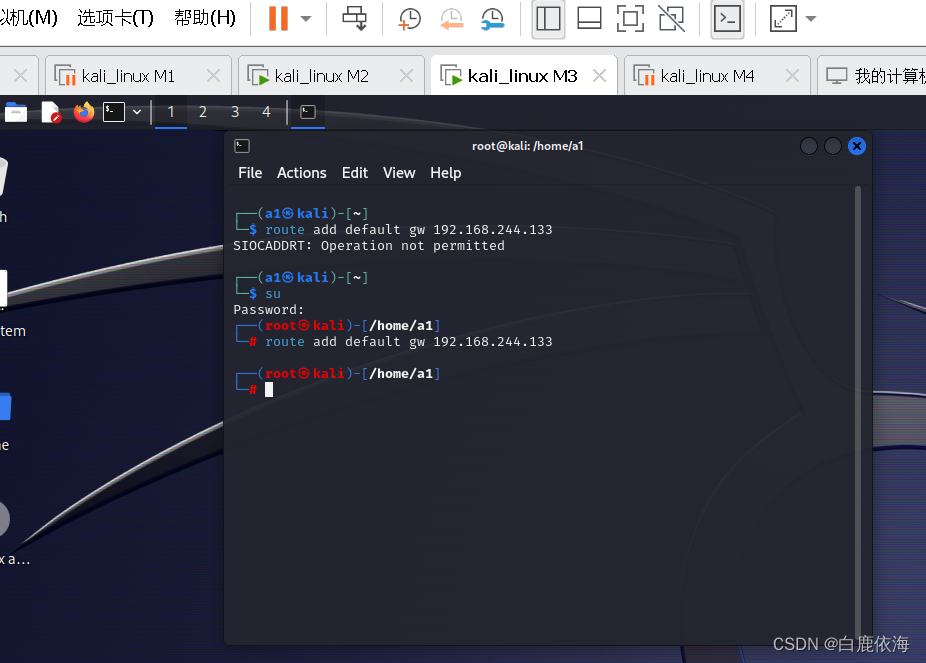

图1.19 M3配置默认网关

  • 打开M1和M4输入route add default gw 192.168.254.130:

图1.20 配置内网网关

  1. 测试环境:
  • M2与M1(192.168.244.129)连通性:

图1.21 M2与M1连通

  • M2与M3(192.168.244.129)连通性:

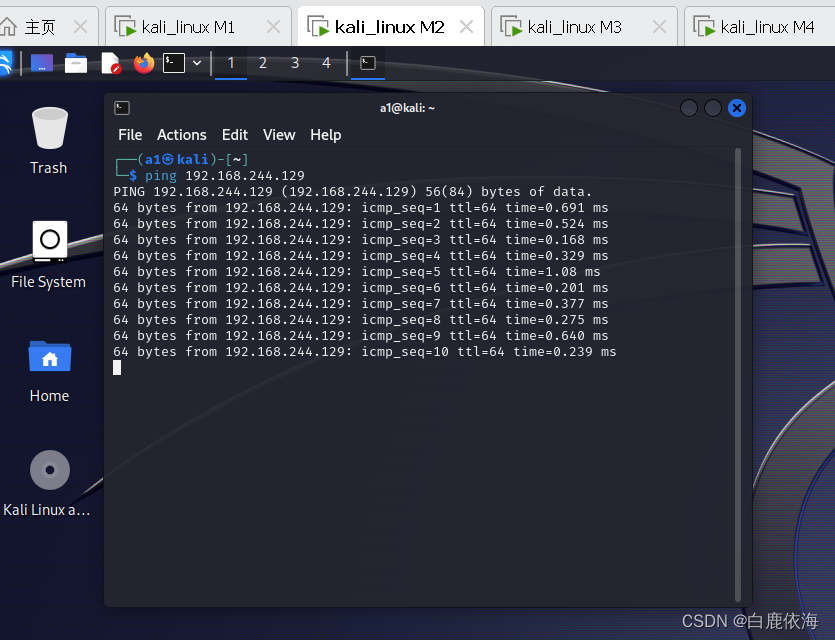

图1.22 M2与M3连通

  • M2与M4(192.168.254.129)连通性:

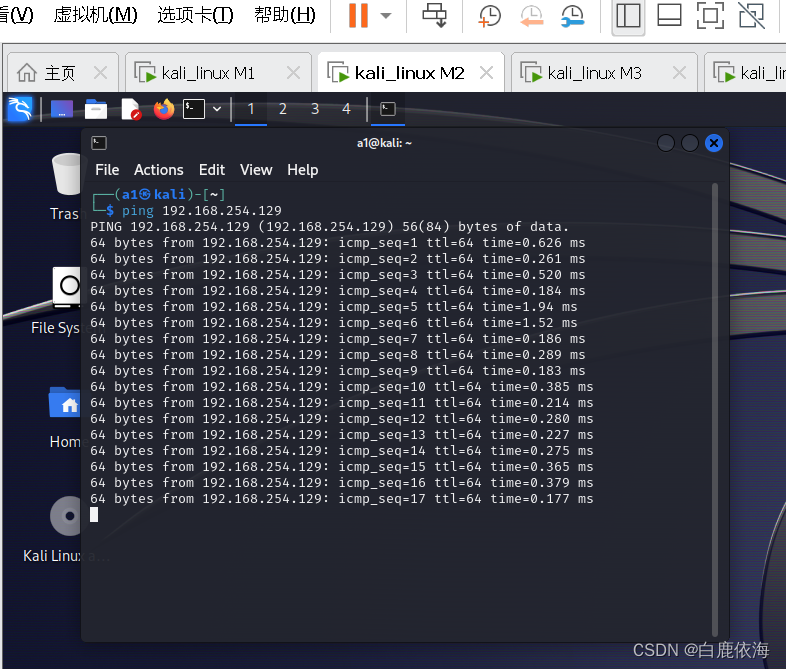

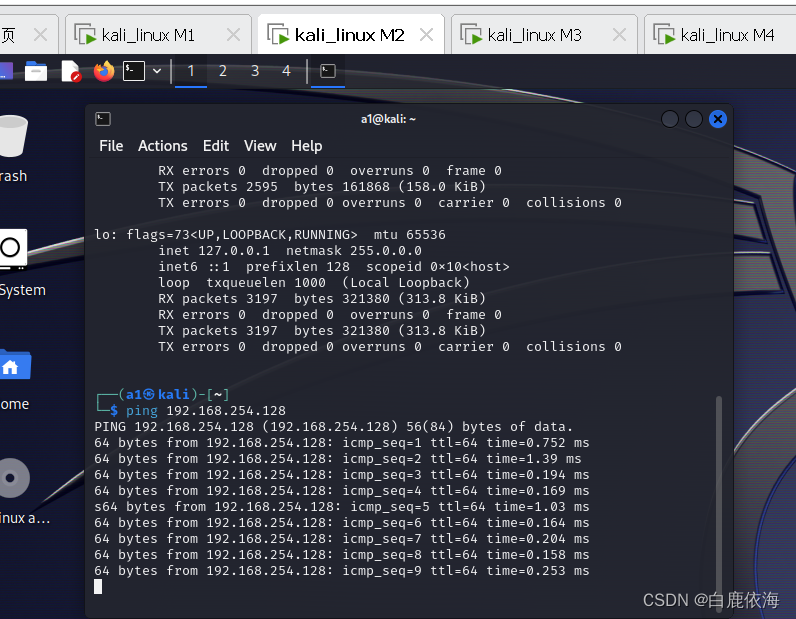

图1.23 M2与M4连通

  • M1与M3连通性:

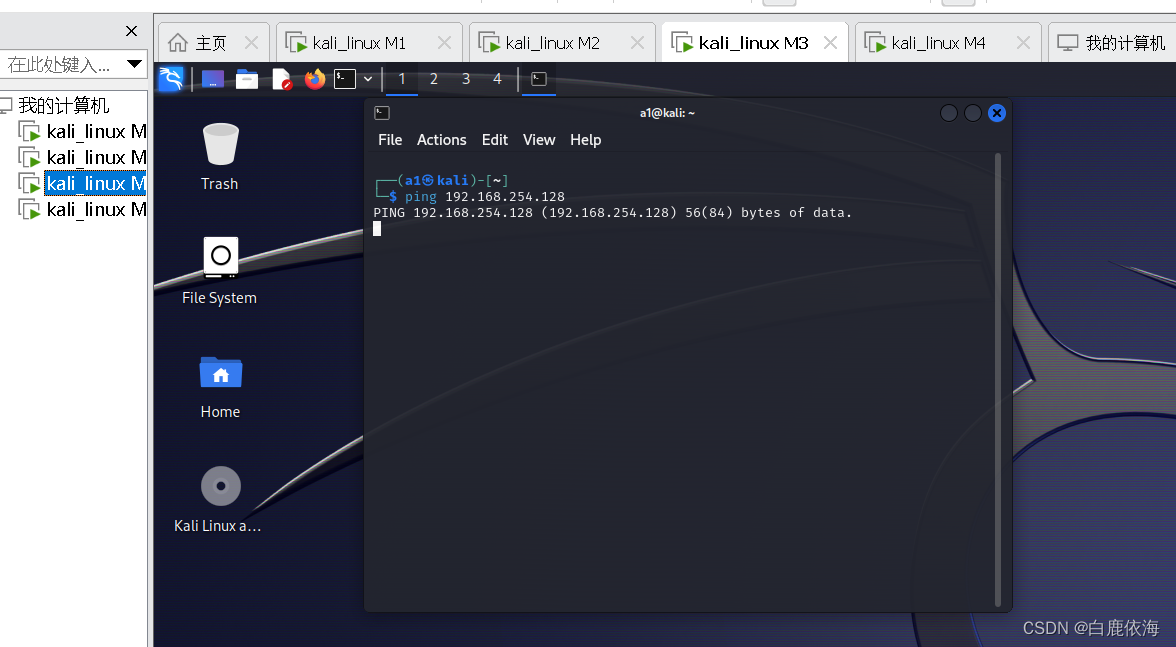

图1.24 M1与M3不连通

此处不连通是因为外网的M3不能和内网的M1直接相连,由此可证明本实验环境搭建完成。
