利用matlab的simulink仿真三相半波可控整流电路

我的matlab版本是2020，不同版本之间的操作有些地方不一样。

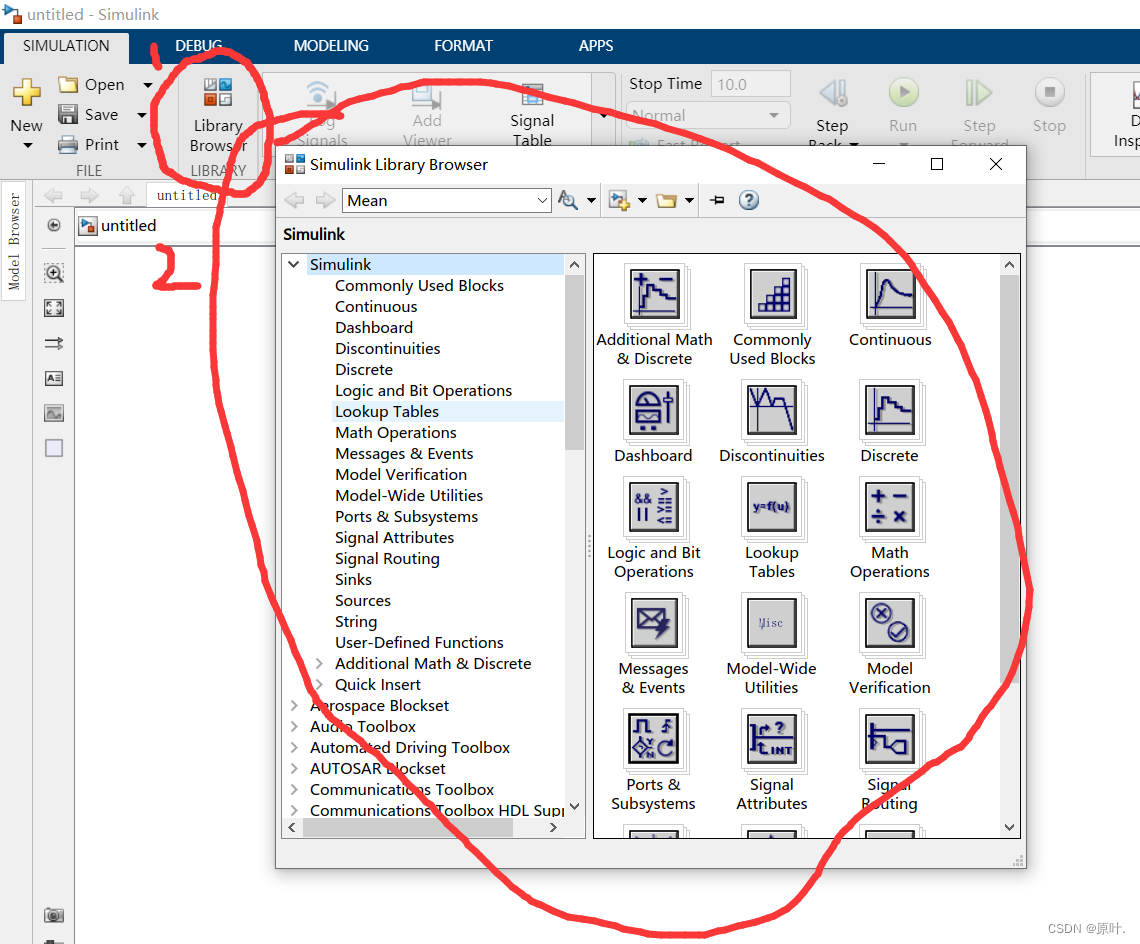

第一步打开Library Browser,选择绘制电路需要的器件。

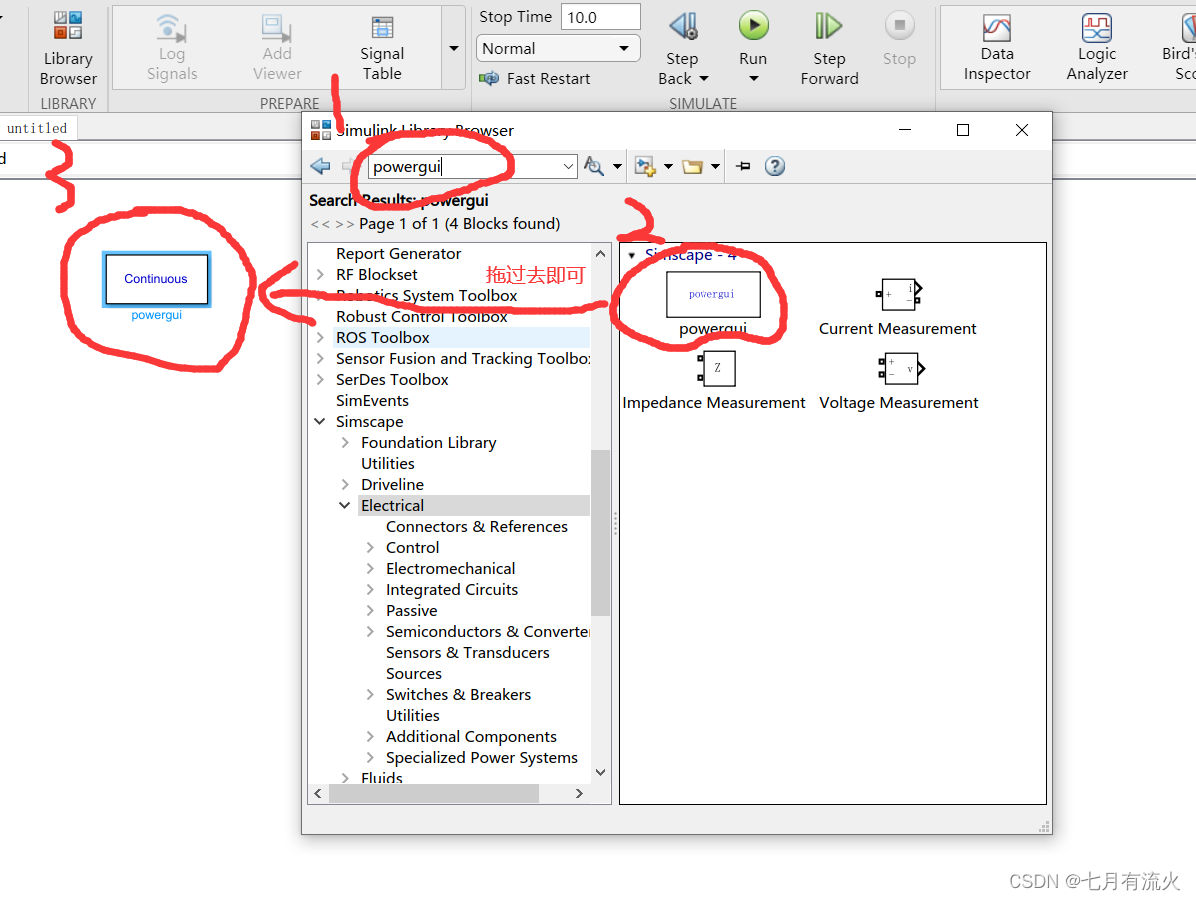

第二步，很关键的一步，搜索powergui，将其拖到仿真界面，这个必须要加上，要不然最后电路也运行不了。

百度答案：powergui其实是电力系统的图形化用户接口，simulink仿真所采用的是 状态空间方程 ，所以powergui的功能就是实现电路图形和状态空间方程的转换。 powergui可进行电网稳定性分析、傅里叶分解、 潮流计算 、阻抗 频率响应 等计算，所以在电力相关的模型仿真搭建过程中就需要添加这个模块。

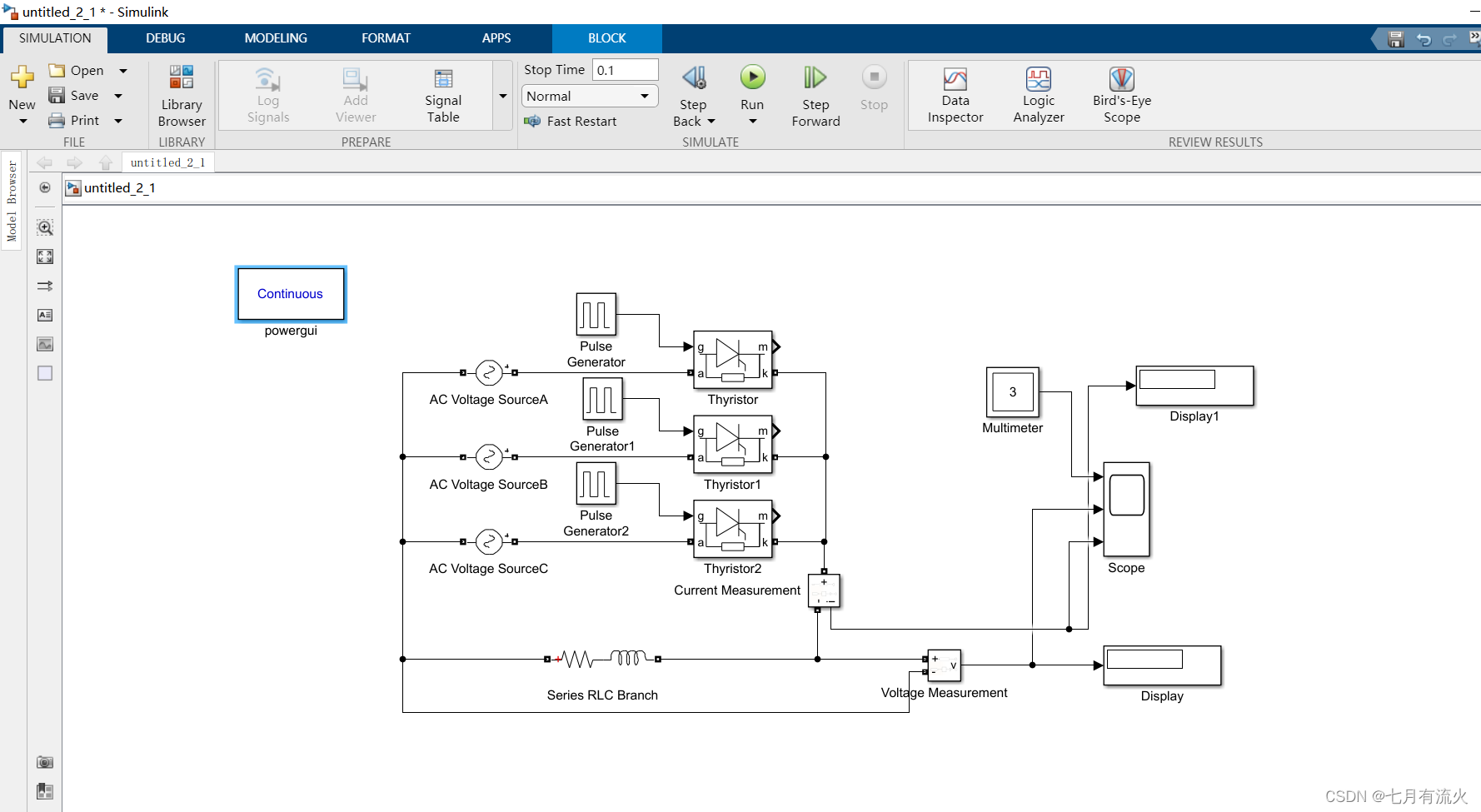

第三步，接下来就是根据下图的名称，一一在第一步的Library Browser中搜索元器件放入仿真界面中，然后将其连接起来。从Library Browser拖入仿真界面的方面可能和下图有有所不同，按ctrl+R键可进行旋转和下图一致。（只是使电路图摆放美观，提高可读性）

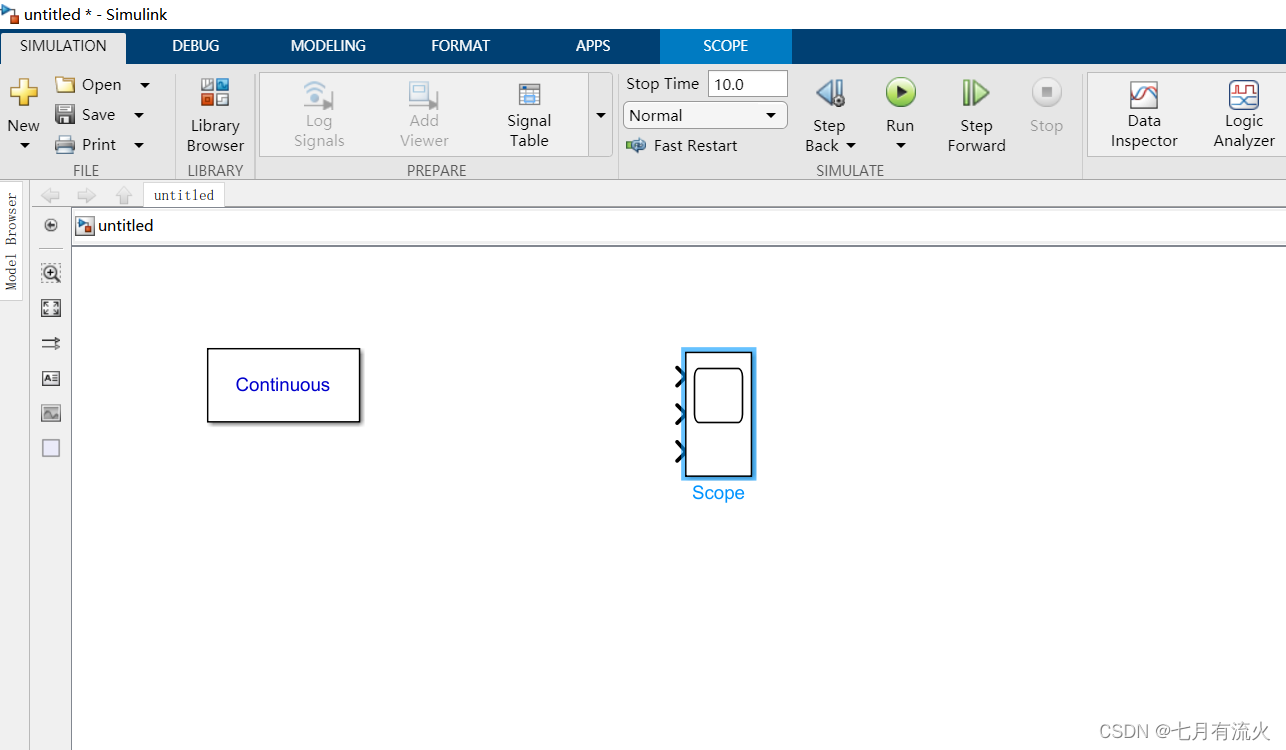

注意：1.从Library Browser拖出来的Scope只有一个通道，我们仿真电路需要三个通道（如上图），

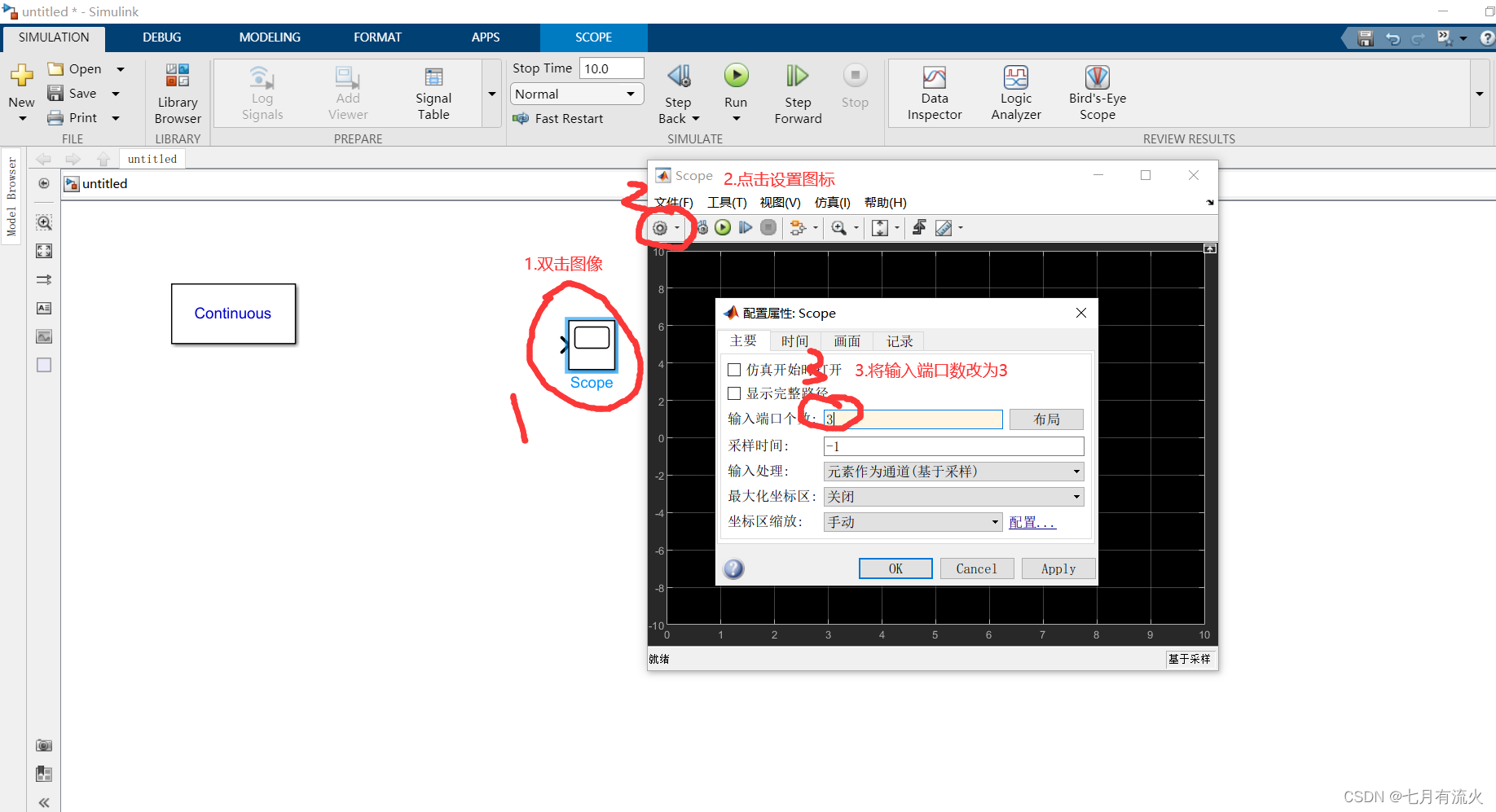

2.这时我们需要双击Scope图像，如下图所示。Scope本来只有一个图像显示，需按下图配置为三个

3.最终，拖拉将其放大，以方便连接。

第四步，参数设置

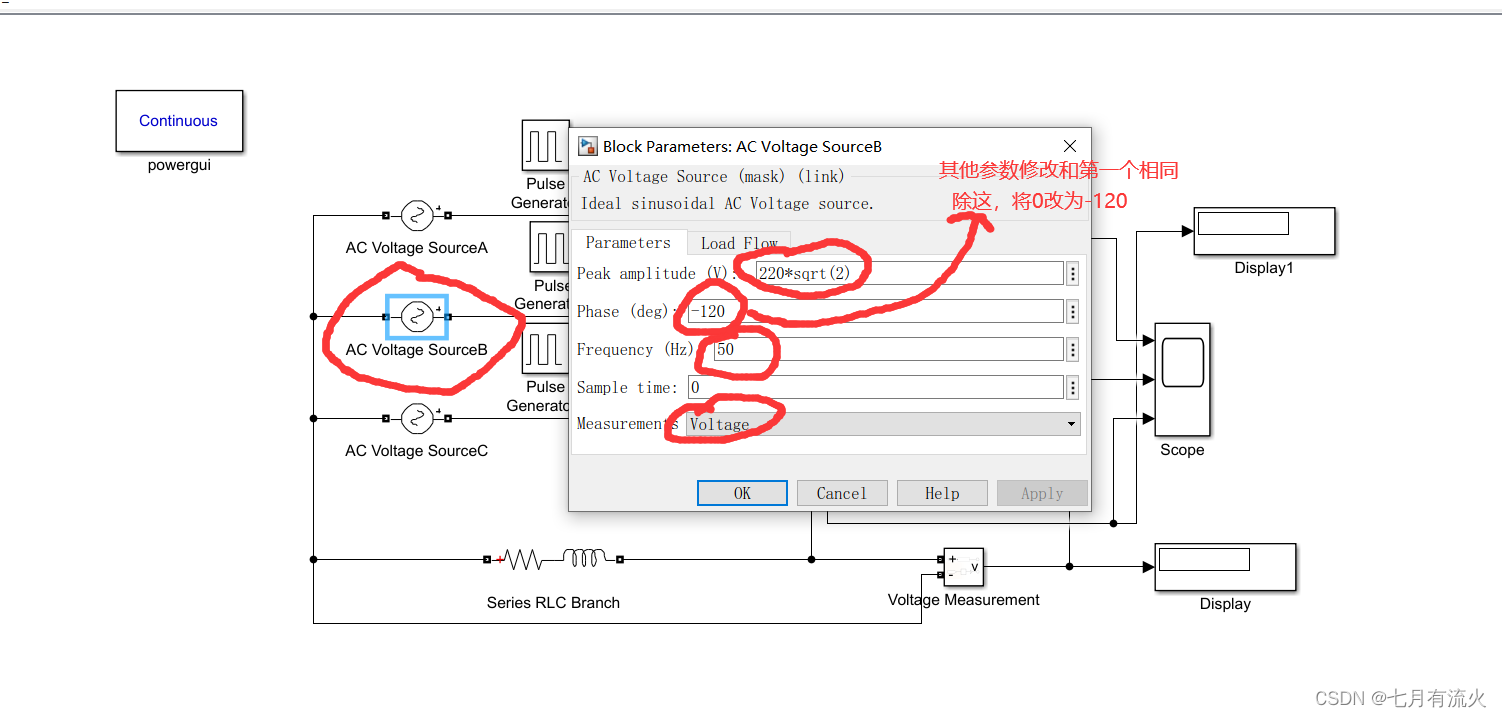

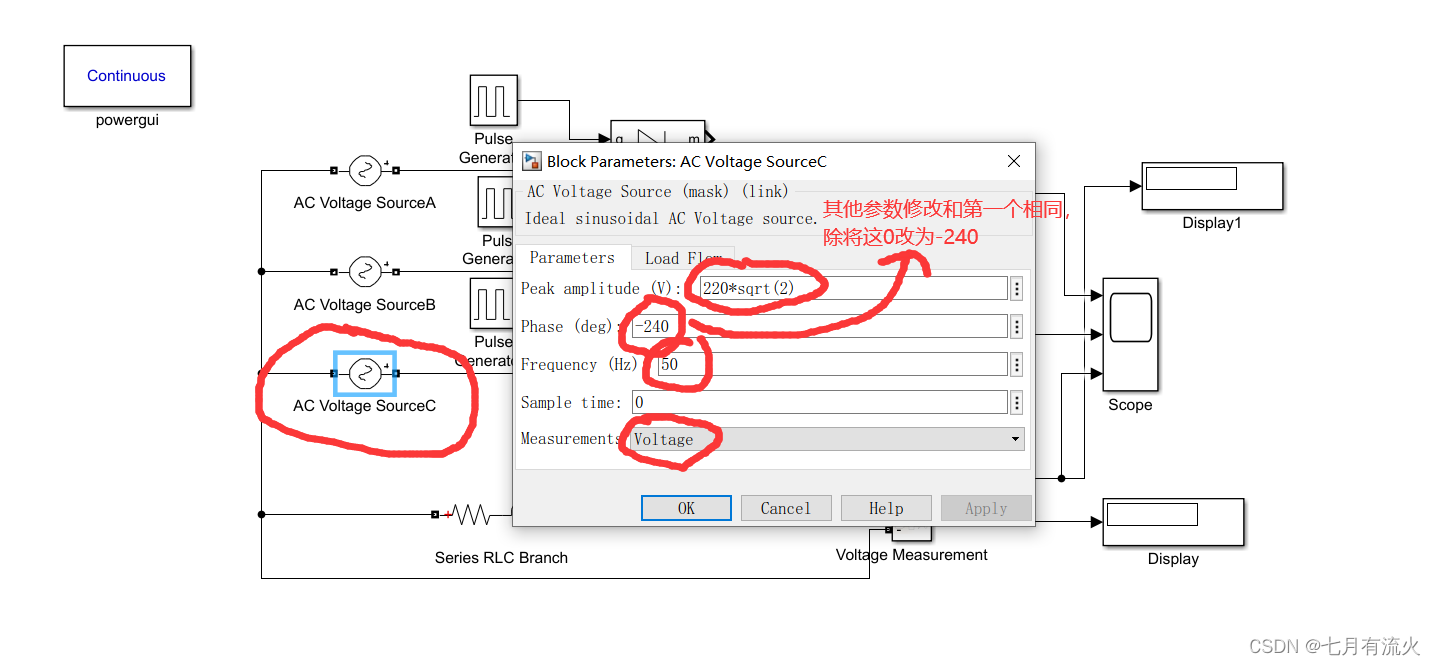

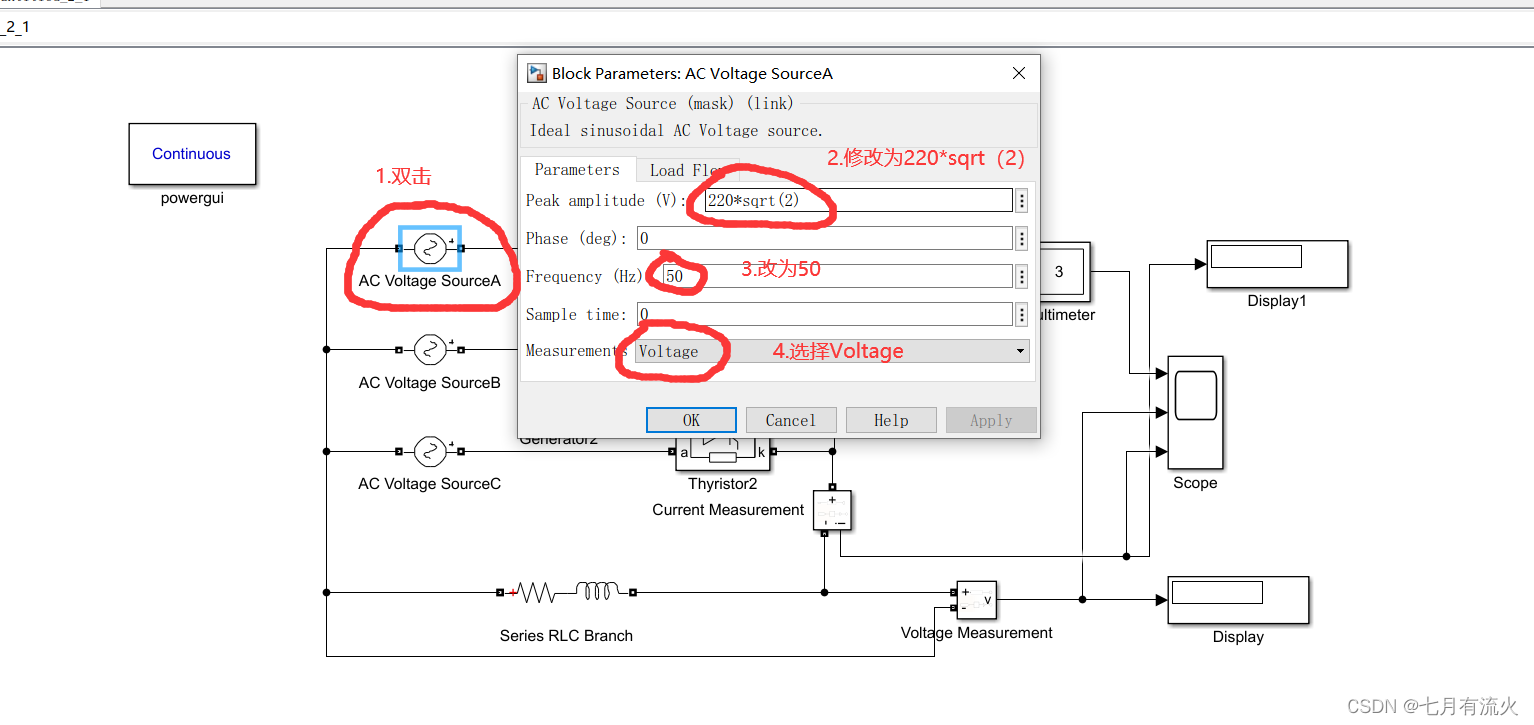

1.修改3个AC Voltage source的参数，如下图

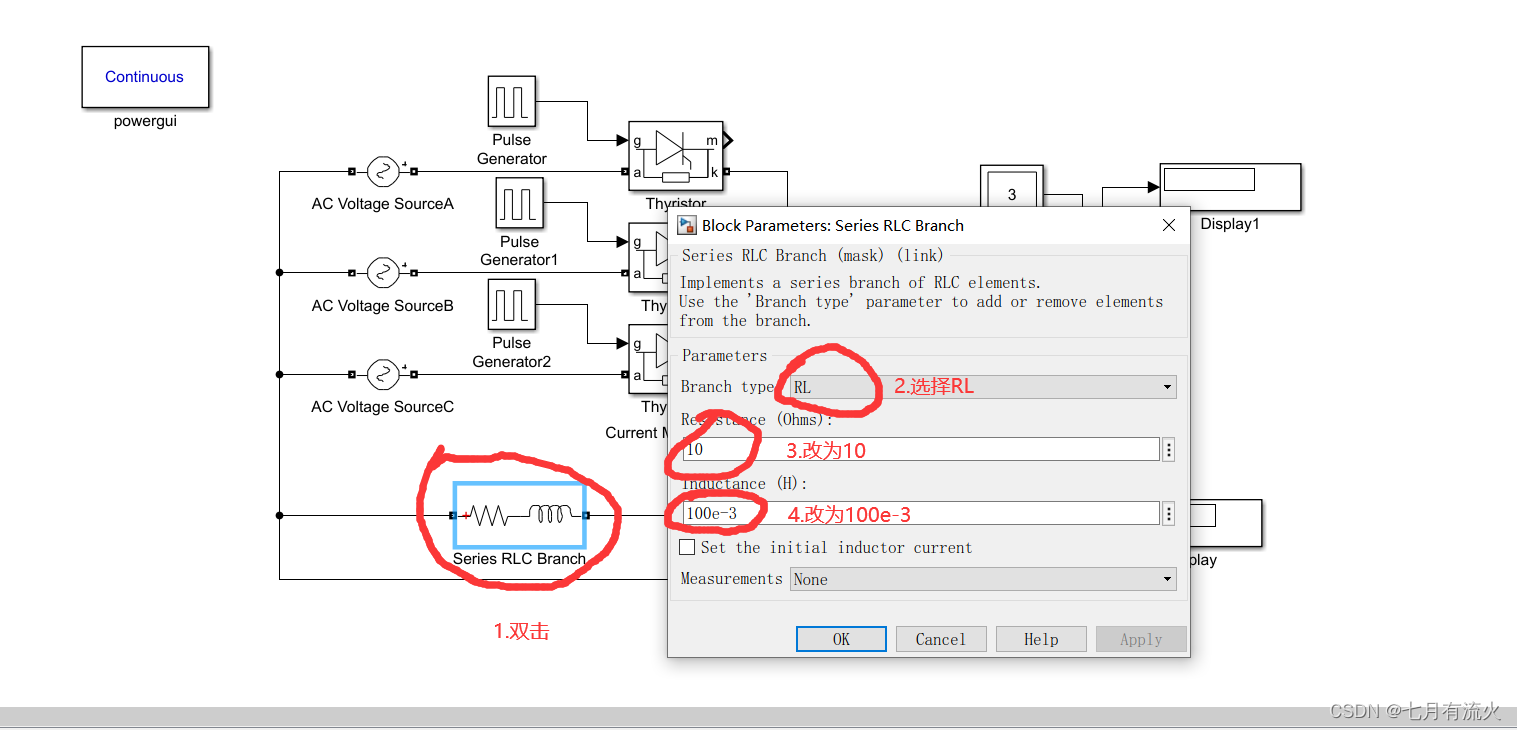

2.修改Series RLC Branch的参数如下图

3.修改三个Pulse Generator的参数如下。

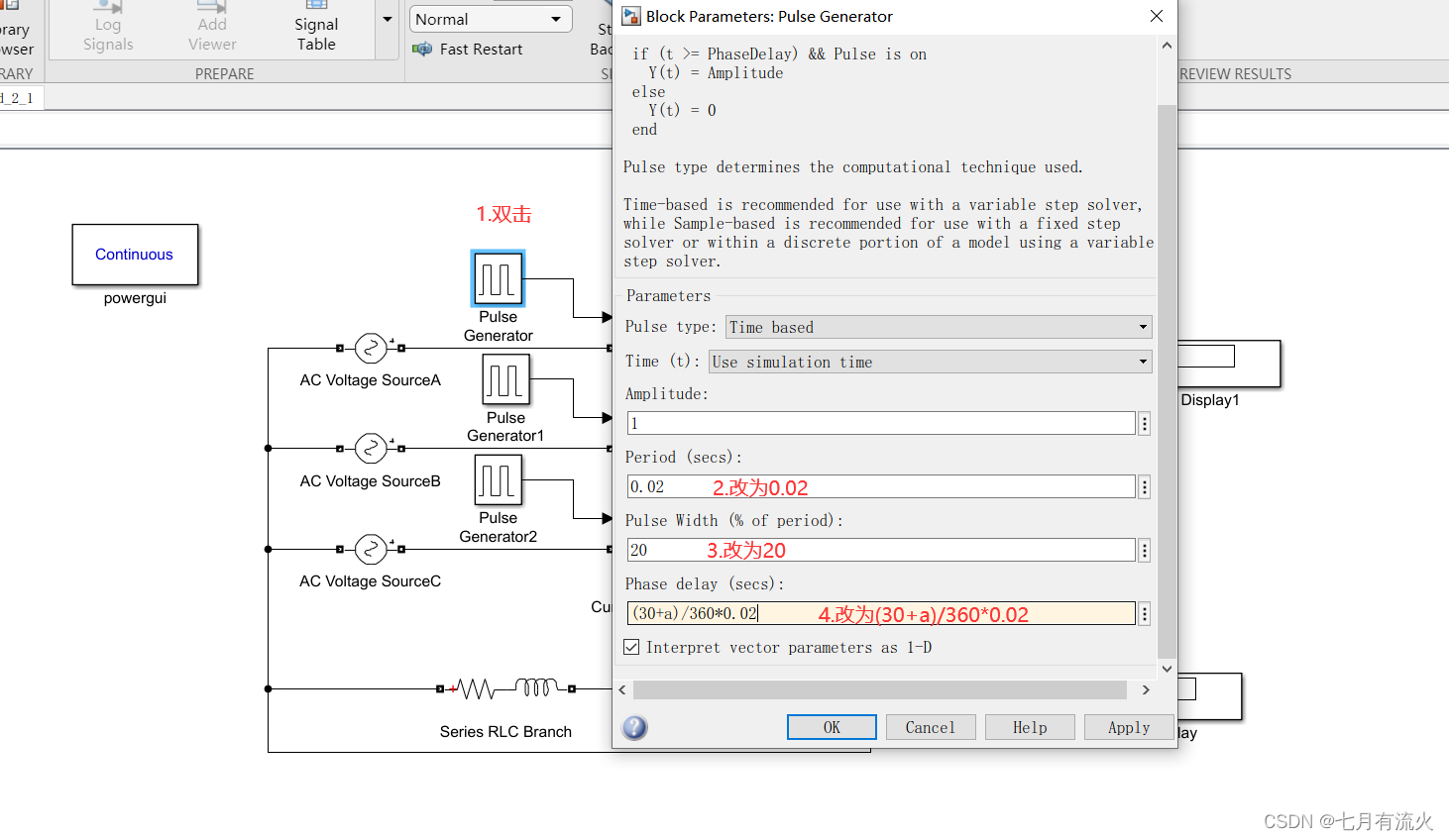

第一个Pulse Generator

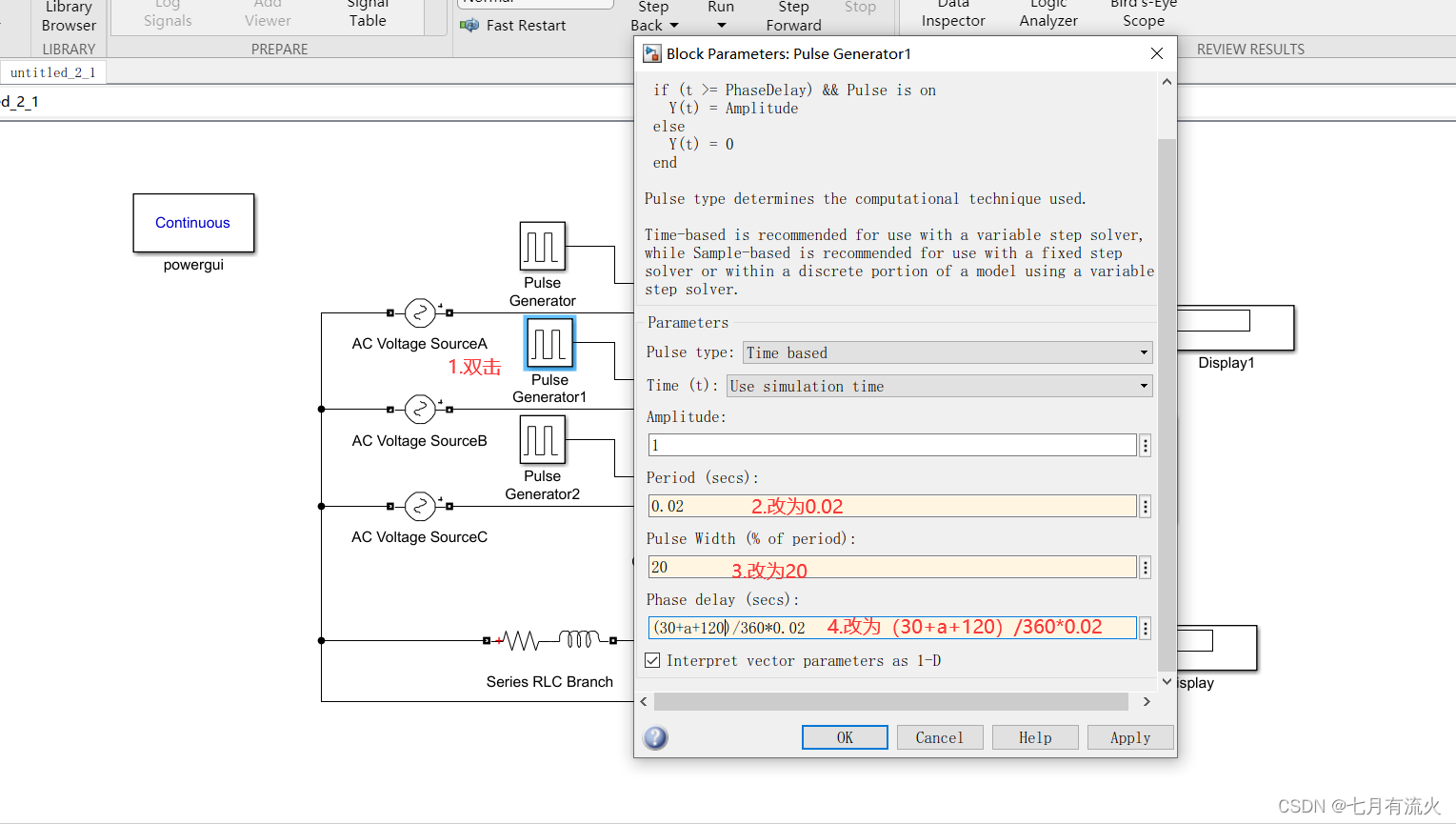

第二个Pulse Generator

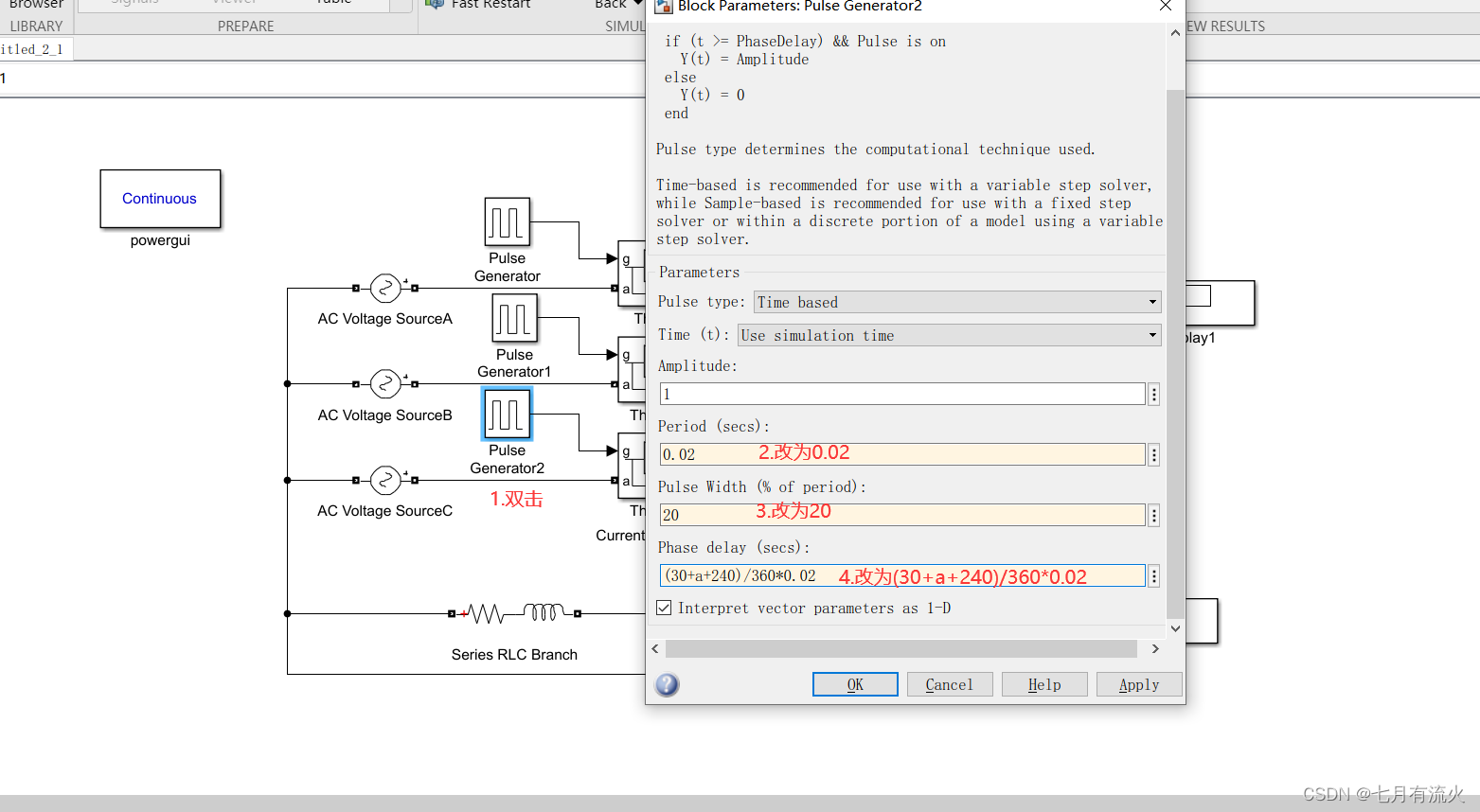

第三个Pulse Generator

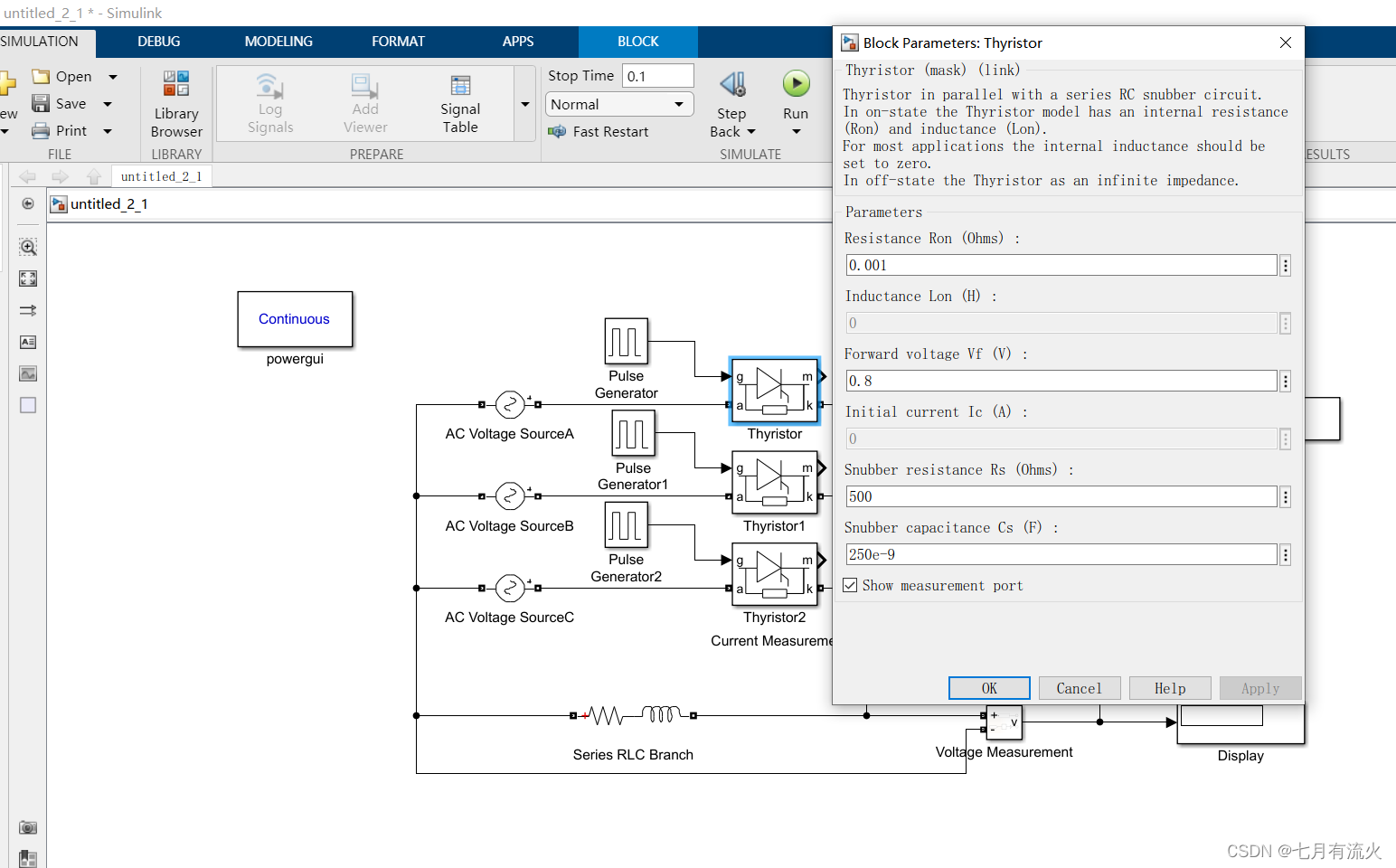

4.修改Thyristor的参数如下图，三个Thyristor的参数一样。

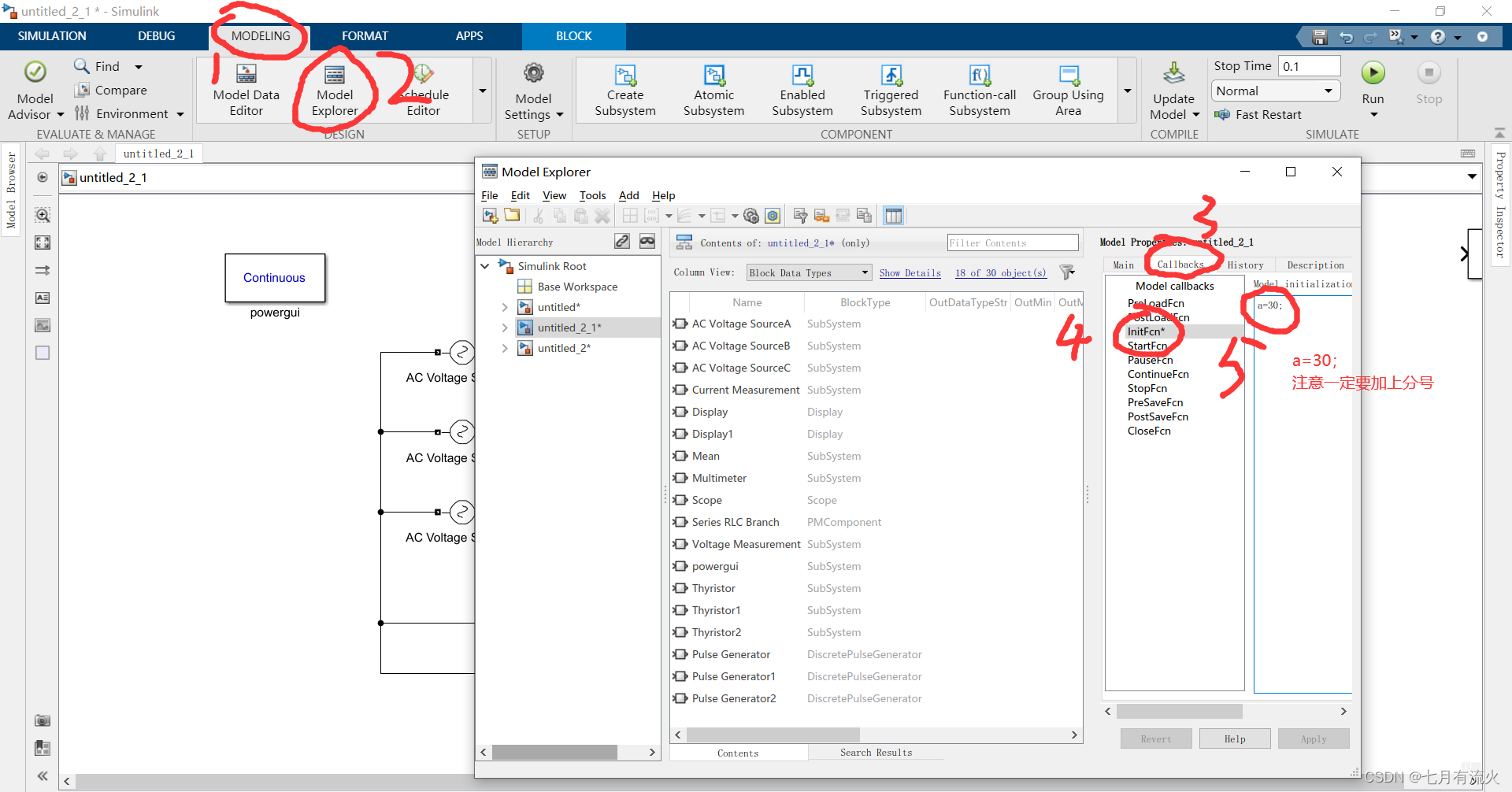

5.在第3点修改三个Pulse Generator的参数的Pulse Generator的图像上会有报错，这是因为没有将a初始化。如下图进行初始化。

基本参数已经设置完成。

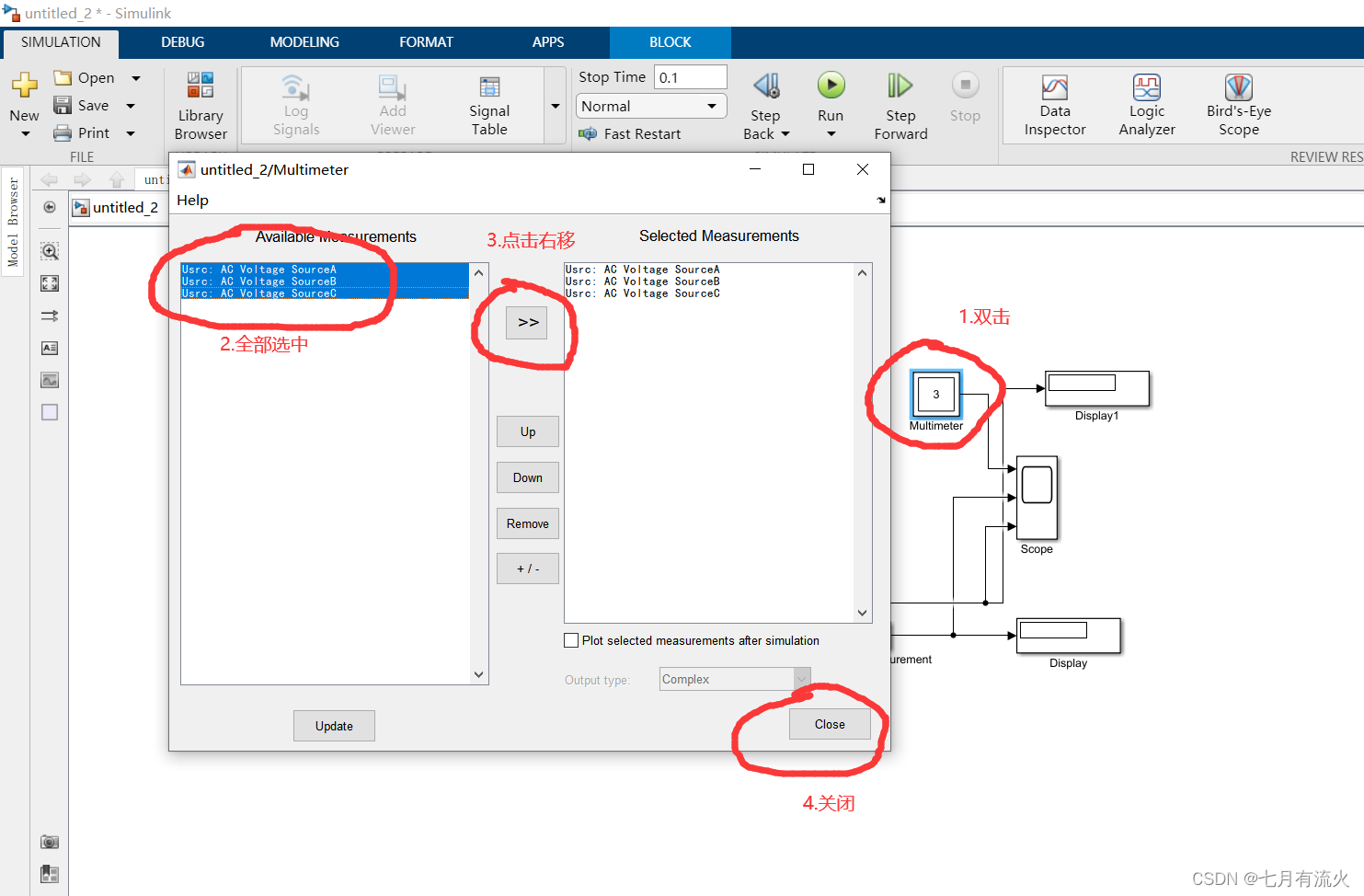

第四步，修改Multimeter，本来是0修改完后变为3.

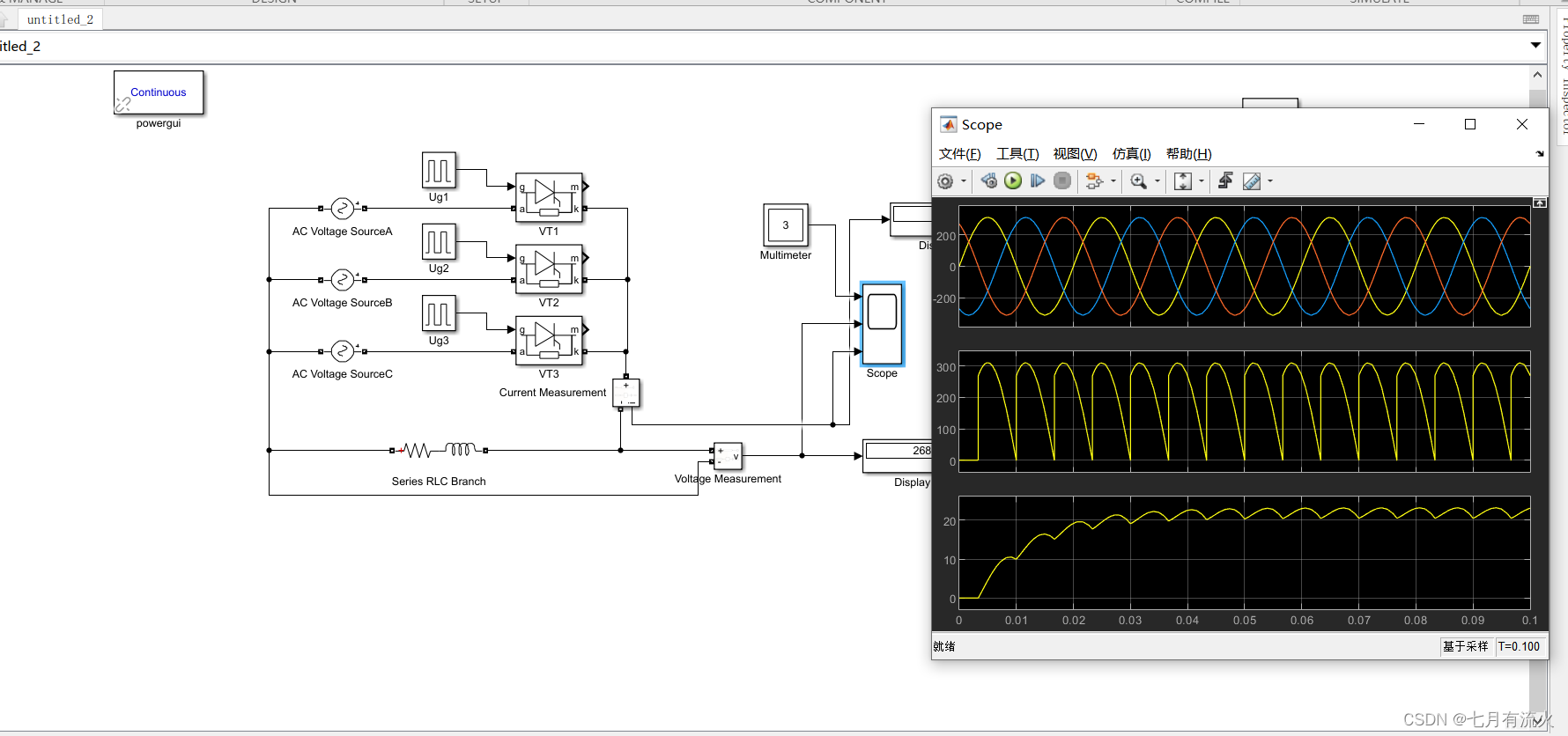

最后一步，运行，结果如下图。a可按第三步的第5点修改为不同角度查看波形，以下是a=30°的波形。
