前言

        一刻也没有为单相整流的结束感到悲伤，立刻到来的是三相整流！

        当整流负载容量较大，或要求直流电压脉动较小，易滤波时，应采用三相整流电路，其交流侧由三相电源供电。最基本的是三相半波可控整流电路，应用最为广泛的是三相桥式全控整流电路、双反星形可控整流电路以及十二脉波可控整流电路等，均可在三相半波的基础上进行分析。

---

一、电阻负载

1.电阻负载电路结构

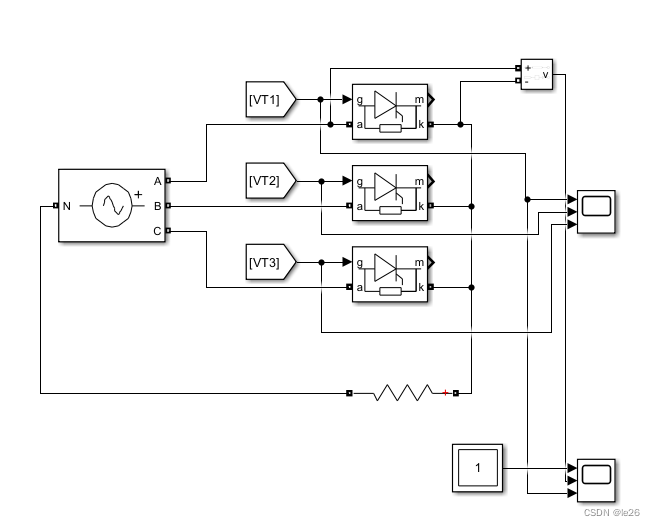

电阻负载电路



为了简便，电路结构没有使用变压器而是直接使用三相电源供电。实际上，使用变压器的话要注意变压器的连结方式是三角形转星形，这样的好处是防止谐波流入电网，因为谐波会在一次侧三角形连结形成环流。

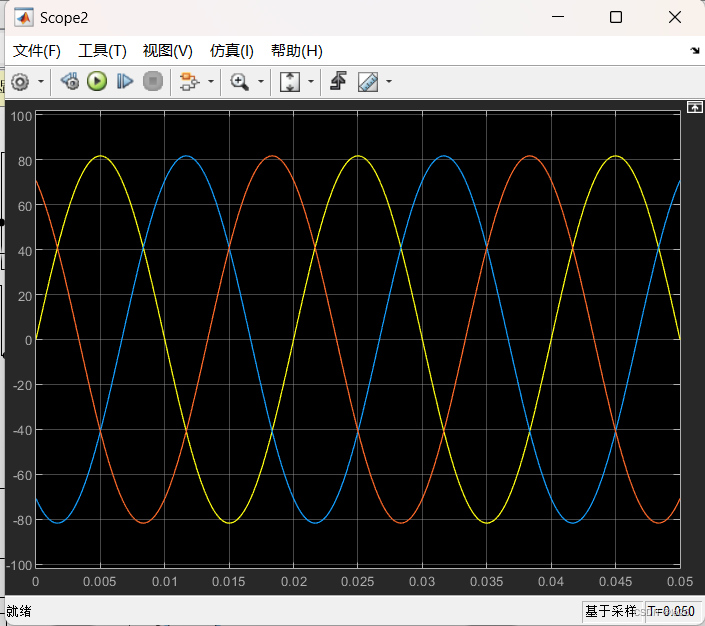

三相电源波形

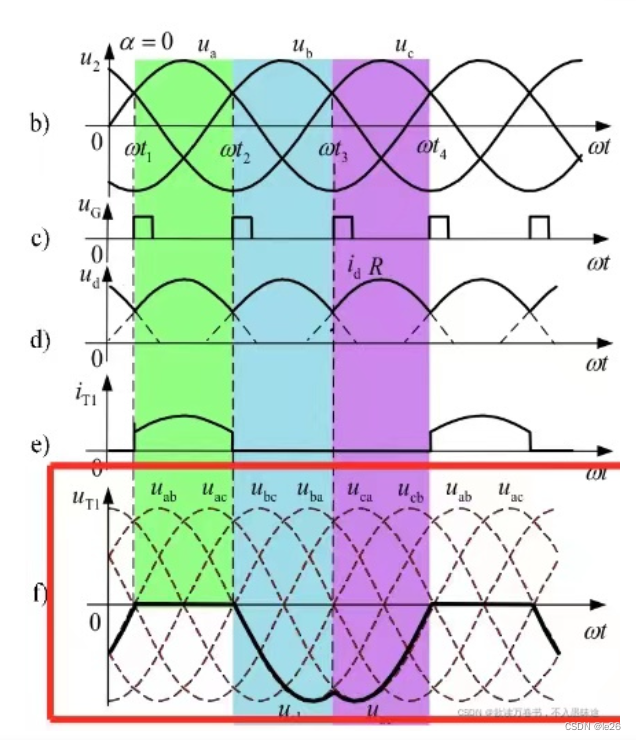

        wt1、wt2这些交点称为自然换相点。自然换相点：二极管换相时刻为自然换相点（当VT1、VT2、VT3为二极管时，在相电压的交点wt1、wt2、wt3处均出现了二极管换相，称这些交点为自然换相点），是各相晶闸管能触发导通的最早时刻，将其作为计算各晶闸管触发角α的起点，即α=0°。

        从图中可看到VT1的电流波形有直流分量，由此可见变压器二次侧绕组电流也有直流分量。

2.触发角α=0°

        当α=0°时也称为二极管不控整流，是指将晶闸管换成二极管，所得到的负载波形一致。

α=0°时，负载电压始终在a，b，c三相切换电压（谁的相电压高就切换到那个）。

3.触发角α>30°

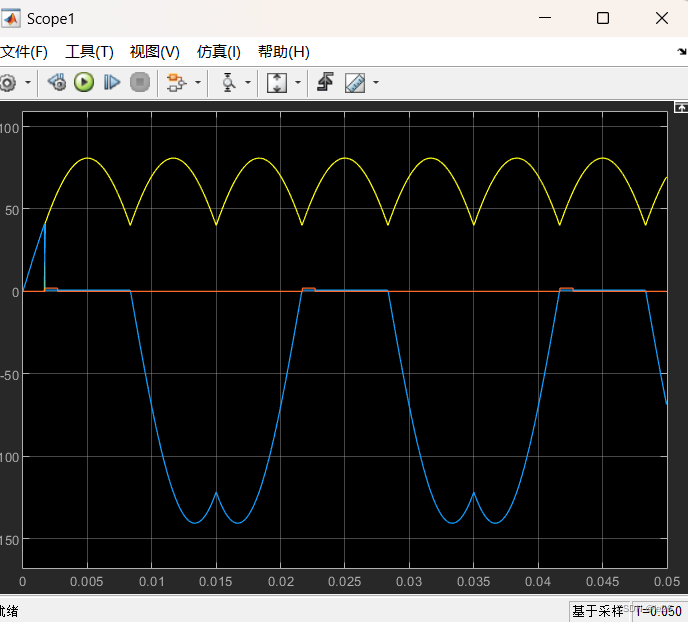

α=30°负载电压波形

在α不大于30°时，负载电压波形依旧按照a，b，c的顺序切换到其对应的相电压波形。但此时负载电流处于连续和断续的临界状态，导通角仍为120°。

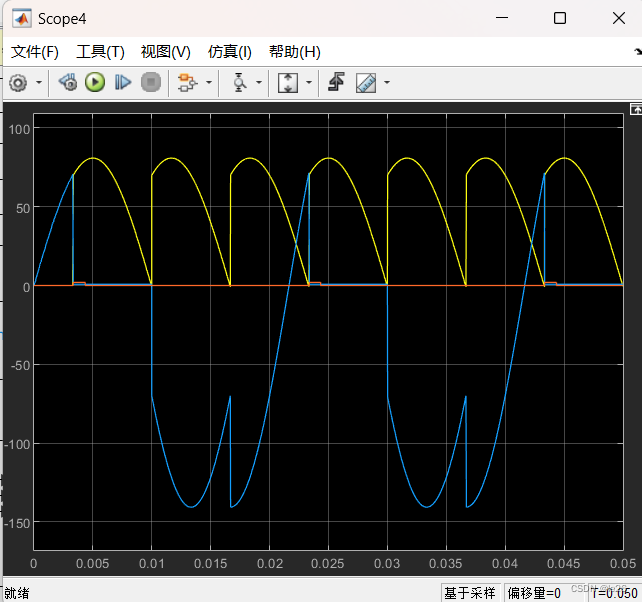

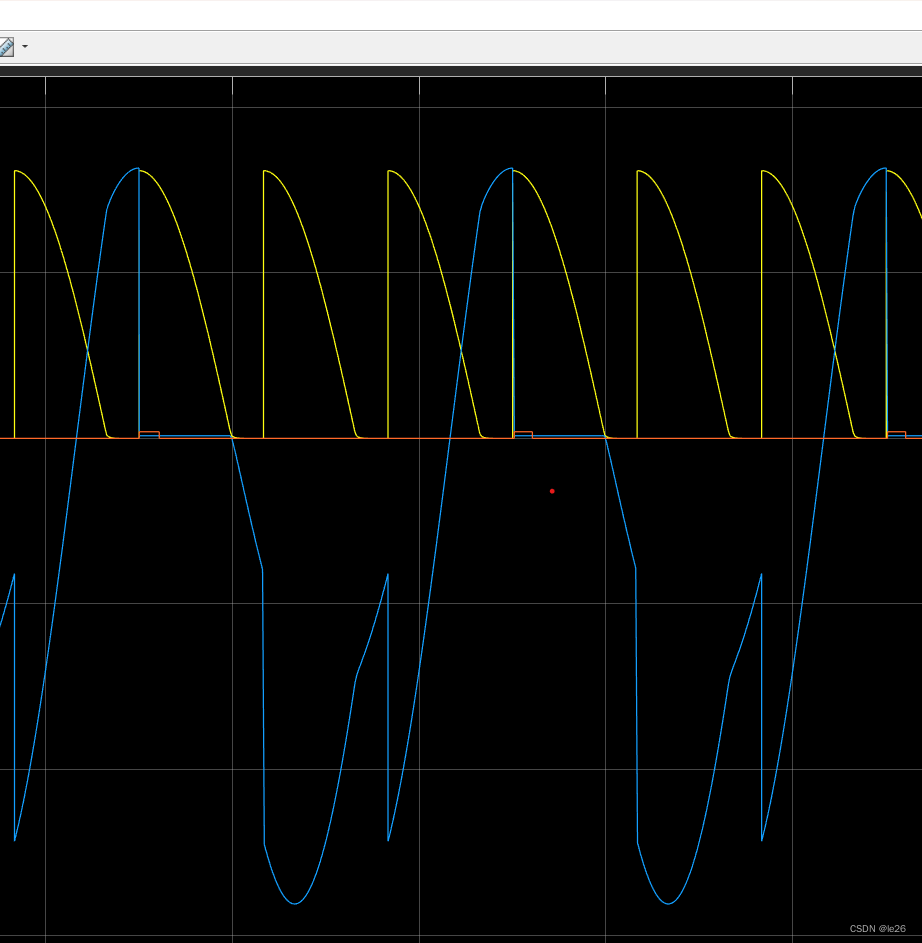

α=60°负载电压波形

        当导通一相的相电压过零变负时晶闸管关断。此时下一相晶闸管虽承受正电压，但它的触发脉冲未到，不会导通，因此输出电压，电流均为零，直到触发脉冲出现为止。

        晶闸管所能承受的最大正向电压为（为相电压有效值），原因：在负载电流不为零时，至少有一个晶闸管导通。此时导通的晶闸管（假设为VT1）所承受的电压为线电压。在负载电流为零即断续时，三个晶闸管全部关断，此时晶闸管VT1所承受的电压由线电压转换为相电压，故为（相电压峰值）

        晶闸管所能承受的最大反向电压为（为相电压有效值）。

---

二、阻感负载

1.阻感负载电路结构

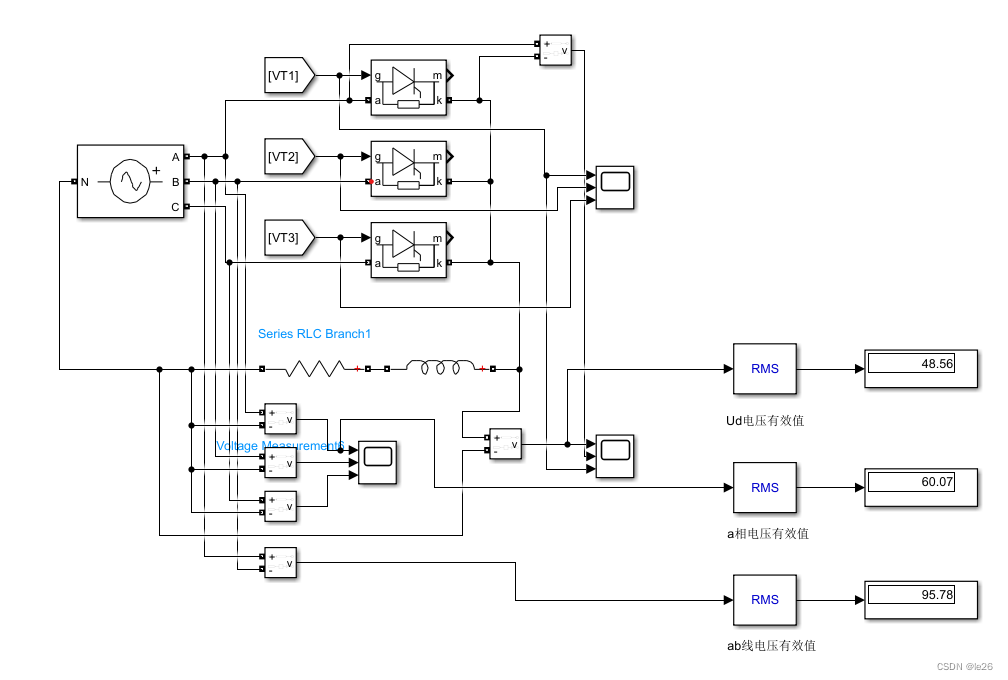

阻感电路

2.触发角α<=30°

        当触发角α＜=30°时，整流电压波形与电阻负载相同，负载电流均连续。

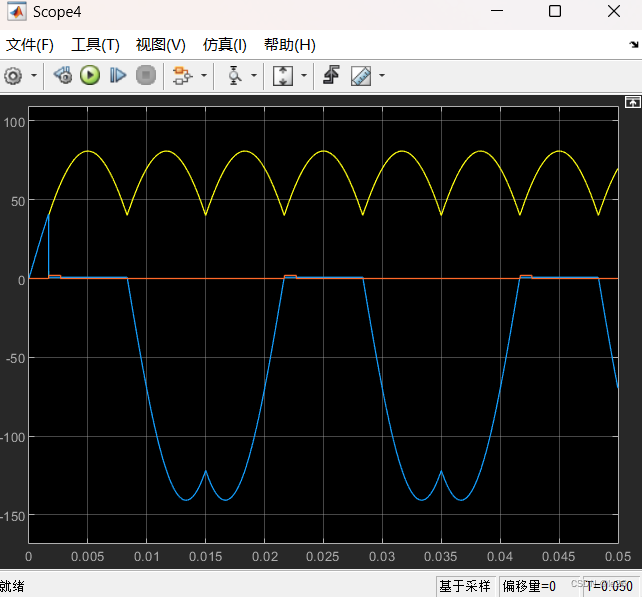

α=0°

α=30°

3.触发角α>30°

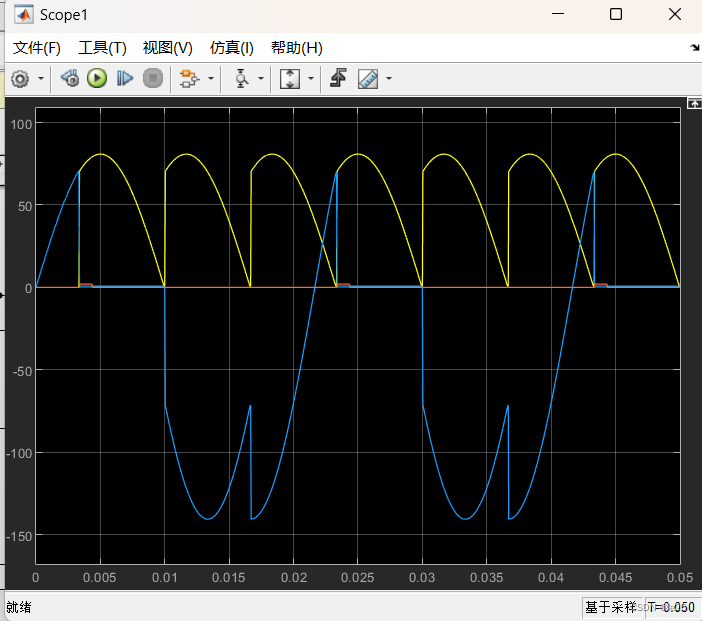

α=60°

---

总结

        三相半波的主要缺点在于其变压器二次电流中含有直流分量，为此其应用较少。
