Packet Tracer – Skills Integration Challenge

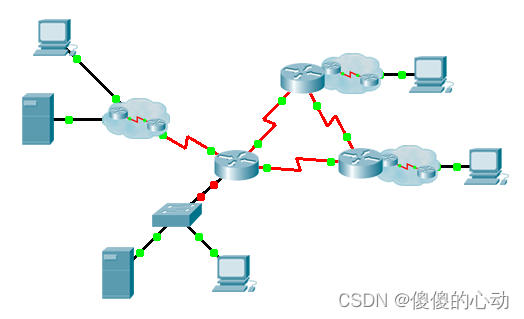

拓扑图

地址分配表

教师注意事项：对于学生版本，双括号中的所有变量将留空。

设备	接口	IP 地址	子网掩码	默认网关
[[R1Name]]	G0/0.15	[[R1G0sub15Add]]	[[R1G0sub15SM]]	不适用
	G0/0.30	[[R1G0sub30Add]]	[[R1G0sub30SM]]	不适用
	G0/0.45	[[R1G0sub45Add]]	[[R1G0sub45SM]]	不适用
	G0/0.60	[[R1G0sub60Add]]	[[R1G0sub60SM]]	不适用
	S0/0/0	[[R1S000Add]]	255.255.255.252	不适用
	S0/0/1	[[R1S001Add]]	255.255.255.252	不适用
	S0/1/0	[[R1S010Add]]	255.255.255.252	不适用
[[R2Name]]	G0/0	[[R2G00Add]]	[[R2R3LanSM]]	不适用
	S0/0/0	[[R2S000Add]]	255.255.255.252	不适用
	S0/0/1	[[R2S001Add]]	255.255.255.252	不适用
[[R3Name]]	G0/0	[[R3G00Add]]	[[R2R3LanSM]]	不适用
	S0/0/0	[[R3S000Add]]	255.255.255.252	不适用
	S0/0/1	[[R3S001Add]]	255.255.255.252	不适用
[[S1Name]]	VLAN 60	[[S1VLAN60Add]]	[[R1G0sub60SM]]	[[R1G0sub60Add]]
[[PC1Name]]	NIC	已分配 DHCP	已分配 DHCP	已分配 DHCP

VLAN和端口分配表

VLAN 编号 - 名称	端口分配	网络
15 - 服务器	F0/11 - F0/20	[[R1-VLANsrvNet]]
30 - PC	F0/1 - F0/10	[[R1-VLANpcNet]]
45 - 本地	G0/1	[[R1-VLANntvNet]]
60 - 管理	VLAN 60	[[R1-VLANmanNet]]

场景

本总结练习包括您在本课程中获得的许多技能。首先，您需要完成网络文档。请确保您拥有打印版本的教学说明。在实施期间，您需要在交换机上配置 VLAN、中继、端口安全和 SSH 远程访问。然后，您需要在路由器上实施 VLAN 间路由和 NAT。最后，您需要使用文档通过测试端到端连接验证实施。

文档

您需要完整记录网络状况。您需要打印出该说明集（包括未标记的拓扑图）：

- 标记 Packet Tracer 生成的所有设备名称、网络地址和其他重要信息。
- 完成地址分配表以及 VLAN 和端口分配表。
- 填写实施和验证步骤中的所有空白。当您开始 Packet Tracer 练习时，将为您提供相关信息。
实施

注：拓扑结构中的所有设备（除 [[R1Name]]、[[S1Name]] 和 [[PC1Name]] 外）均已完全配置。您无权访问其他路由器。为进行测试，您可以访问所有服务器和 PC。

使用文档实施以下要求：

[[S1Name]]

配置远程管理访问（包括 IP 编址和 SSH）：
- 域是 cisco.com
- 用户为 [[UserText]]，密码为 [[UserPass]]
- 加密密钥长度为 1024
- SSH 版本 2，限制为 2 次身份验证尝试，60 秒超时
- 明文密码应加密。
配置、命名和分配 VLAN。应将端口手动配置为接入端口。
配置中继。
实施端口安全：
- 在 Fa0/1 上，检测到 MAC 地址时，允许 2 个 MAC 地址自动添加到配置文件中。不应禁用端口，但若发生违规，则应捕获系统日志消息。
- 禁用所有其他未使用端口。

[[R1Name]]

配置 VLAN 间路由。
为 VLAN 30 配置 DHCP 服务。将 LAN 用作池名称（区分大小写）。
实施路由：
- 将 RIPv2 用作路由协议。
- 为整个 [[DisplayNet]] 地址空间配置一条网络语句。
- 禁用不应发送 RIPv2 消息的接口。
- 配置通往互联网的默认路由。
实施 NAT：
- 配置含有一条语句的标准 ACL，编号为 1。允许属于 [[DisplayNet]] 地址空间的所有 IP 地址。
- 请参阅您的文档，为文件服务器配置静态 NAT。
- 使用您所选择的池名称、/30 掩码和这两个公共地址借助 PAT 来配置动态 NAT：

[[PC1Name]]

验证 [[PC1Name]] 是否已从 [[R1Name]] 收到全部编址信息。

所有设备现均应能够 ping 通所有其他设备。否则，请对配置进行故障排除以隔离和解决问题。一些测试包括：

验证从 PC 使用 SSH 对 [[S1Name]] 的远程访问。
验证 VLAN 是否已分配到相应的端口，以及端口安全是否生效。
验证 OSPF 邻居和完整的路由表。
验证 NAT 转换和静态 NAT。
- 外部主机应能够访问位于公共地址的文件服务器。
- 内部 PC 应能够访问 Web 服务器。
请在下方的故障排除文档表中记录您遇到的任何问题和解决方案。

【实验步骤解法1】

Admin-Sw(config)#vlan 15

Admin-Sw(config-vlan)#na

Admin-Sw(config-vlan)#name Server

Admin-Sw(config-vlan)#vlan 30

Admin-Sw(config-vlan)#name PC

Admin-Sw(config-vlan)#vlan 45

Admin-Sw(config-vlan)#vlan 60

Admin-Sw(config-vlan)#na

Admin-Sw(config-vlan)#name Manage

Admin-Sw(config)#interface range f0/1-10

Admin-Sw(config-if-range)#switchport mode access

Admin-Sw(config-if-range)#switchport access vlan 30

Admin-Sw(config-if-range)#interface range f0/11-20

Admin-Sw(config-if-range)#switchport mode access

Admin-Sw(config-if-range)#switchport access vlan 15

Admin-Sw(config-if-range)#int g0/1

Admin-Sw(config-if)#switchport mode trunk

Admin-Sw(config-if)#switchport trunk native vlan 45

Admin-Sw(config)#interface vlan 60

Admin-Sw(config-if)#ip address 172.16.15.10 255.255.255.248

Admin-Sw(config)#ip default-gateway 172.16.15.9

Admin-Sw(config)#interface range f0/21-24

Admin-Sw(config-if-range)#sh

Admin-Sw(config-if-range)#interface range g0/2

Admin-Sw(config-if-range)#sh

Admin-Sw(config)#ip domain-name cisco.com

Admin-Sw(config)#username admin password 123（不加分）

Admin-Sw(config)#crypto key generate rsa

The name for the keys will be: Admin-Sw.cisco.com

Choose the size of the key modulus in the range of 360 to 2048 for your

General Purpose Keys. Choosing a key modulus greater than 512 may take

a few minutes.

How many bits in the modulus [512]: 1024

% Generating 1024 bit RSA keys, keys will be non-exportable...[OK]

Admin-Sw(config)#ip ssh version 2

Admin-Sw(config)#ip ssh authentication-retries 2

Admin-Sw(config)#ip ssh time-out 60

Admin-Sw(config)#service password-encryption

Admin-Sw(config)#line vty 0

Admin-Sw(config-line)#transport input ssh

Admin-Sw(config-line)#login local

Admin-Sw(config)#interface f0/1

Admin-Sw(config-if)#switchport port-security

Admin-Sw(config-if)#switchport port-security maximum 2

Admin-Sw(config-if)#switchport port-security violation restrict

Admin-Sw(config-if)#switchport port-security mac-address sticky

Admin-Sw(config)#interface g0/1

Admin-Sw(config-if)#no sh

Admin(config-if)#interface g0/0

Admin(config-if)#no sh

Admin(config-subif)#interface g0/0.15

Admin(config-subif)#encapsulation dot1Q 15

Admin(config-subif)#ip ad

Admin(config-subif)#ip address 172.16.15.17 255.255.255.240

Admin(config-subif)#interface g0/0.30

Admin(config-subif)#encapsulation dot1Q 30

Admin(config-subif)#ip address 172.16.15.33 255.255.255.224

Admin(config-subif)#interface g0/0.45

Admin(config-subif)#encapsulation dot1Q 45 native

Admin(config-subif)#ip address 172.16.15.1 255.255.255.248

Admin(config-subif)#interface g0/0.60

Admin(config-subif)#encapsulation dot1Q 60

Admin(config-subif)#ip address 172.16.15.9 255.255.255.248

Admin(config)#router rip

Admin(config-router)#version 2

Admin(config-router)#network 172.16.15.16

Admin(config-router)#passive-interface g0/0

Admin(config)#ip route 0.0.0.0 0.0.0.0 s0/1/0

Admin(config)#ip access-list standard 1

Admin(config-std-nacl)#permit 172.16.15.0 0.0.0.255

Admin(config)#ip nat inside source static 172.16.15.18 209.165.200.227

HQ(config)#ip nat inside source list 1 pool NAT

HQ(config)#interface s0/1/0

HQ(config-if)#ip nat outside

HQ(config-if)#int g0/0.15

HQ(config-subif)#ip nat inside

HQ(config-subif)#int g0/0.30

HQ(config-subif)#ip nat inside

HQ(config)#interface s0/0/0

HQ(config-if)#ip nat inside

HQ(config-if)#interface s0/0/1

HQ(config-if)#ip nat inside

HQ(config-if)#interface s0/1/0

HQ(config-if)#ip nat outside
