矢网端口延伸及阻抗匹配

1、端口校准

        使用矢网前需要进行线缆的校准，参照手册的校准步骤即可，需要用到单端，校准单端，双端就校准双端，此时矢网的测量到的阻抗端口校准到了线缆的头，若不接DUT设备此时看的阻抗应为开路状态。

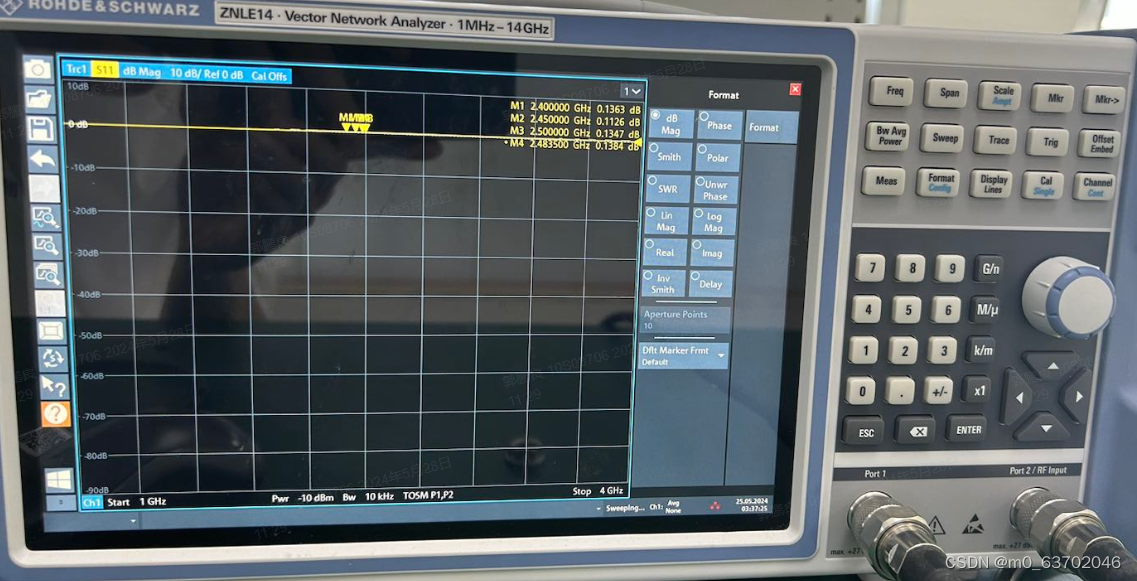

图1 R&S矢网仪表ZNLE14，校准频段在1-4Ghz

2、端口延伸

        在调试过程中，需要用到cable开口线焊接到板上进行阻抗和S参数的测试，若要查看微带线端口处的真实阻抗值，需要将cable线这段阻抗进行消除，此时就可以用到矢网的端口延伸功能（即在校准基础上将端口处的阻抗迁移到cable端口处）。

        在矢网的offset embed功能内，选择offset→Auto Length，自动计算Delay时间（248ps），在史密斯圆图看所需要的频点处于开路状态即可，如果有偏差可手动微调下Delay值，使关心频段处于圆图最右端（开路状态）。

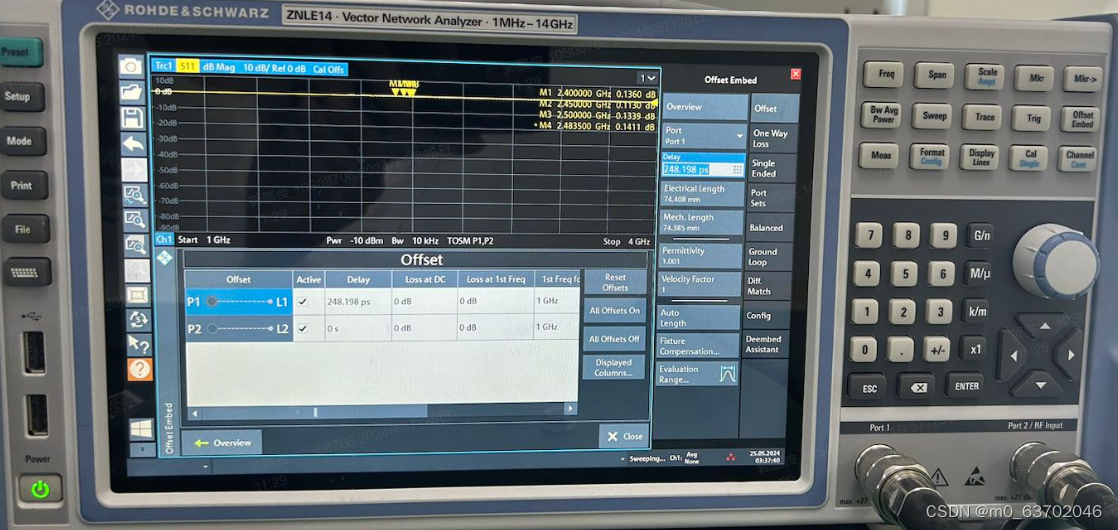

图2 offset界面设置

3、阻抗匹配

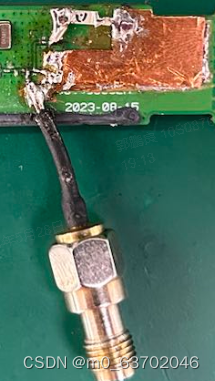

        在走线焊盘位置处焊接Cable线，在仪表上查看smith圆图的阻抗值，看处于smith圆图的哪个位置，此时的阻抗即为从焊盘处看到的阻抗。此时可以用阻抗后退的方法进行阻抗匹配（ADS tools中的工具或口诀）。

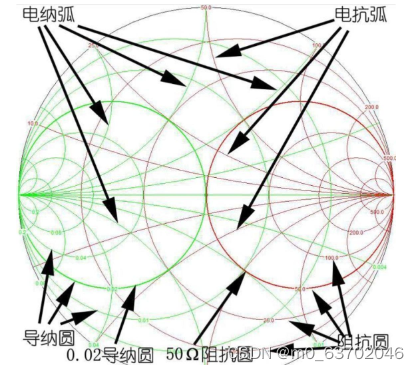

        smith口诀：上感下容，左并右串（往上走用电感，往下走用电容。并连沿左边圈导纳圆，串连沿右边圈电阻圆。）顺大逆小（顺时针用大的元件值，逆时针用小的元件值）

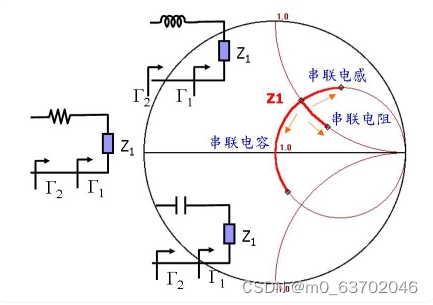

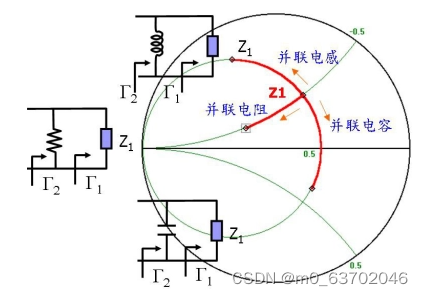

        串联、并联在smith圆图中的移动规律
