本文介绍了SOLT校准方法在射频工程中的应用，详细阐述了12项误差修正模型，包括方向性、源匹配、反射跟踪等误差，并解析了从误差到待测器件S参数的计算过程。通过SOLT校准，消除12个误差因子，确保测量数据的准确性。此外，讨论了误差的定义和来源，强调了在实际操作中校准步骤的重要性。
(1) 整体的SOLT校准和计算S参数的公式：
SOLT是最常见的VNA校准方法（其他包括TRL，ECAL等）。SOLT校准原理概述：SOLT校准方法使用12项误差修正模型，其中被测件的正向有6项，反向有6项。正向误差包括：方向性误差EDF、源匹配误差ESF、反射跟踪误差ERTF、负载匹配误差ELF、传输跟踪误差ETTF和隔离度误差EXF。反向误差模型同正向误差模型是镜像对称的,所以二端口测量一共有12项误差,校准的目的就是要消除这12项误差。通过SOLT校准,即通过测量已知特性的校准件(短路,开路,负载,直通),可以得到包含12个误差因子的12个方程,计算后可以得到12个误差因子的具体值,由测量得到的4个S参数推导出待测器件的真实 S 参数。

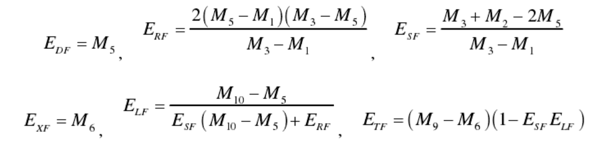

经过SOLT的校准，得到12个测量数据，这12个测量数据求解得到12个误差的方程如下：
