SLM4054独立线性锂电池充电器的芯片的学习

本篇文章将总结SLM4054芯片的特征，及其外围电路等，小白总结，如有错误，欢迎讨论。

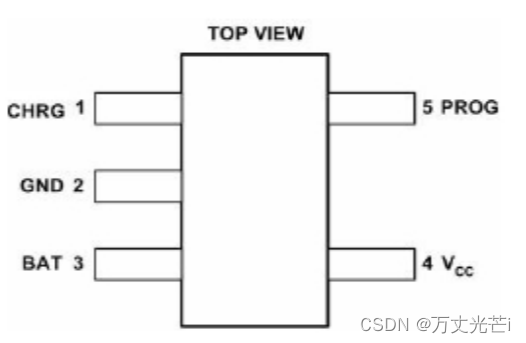

一、芯片引脚详细介绍

（1）CHRG：充电状态指示，开漏极充电状态输出脚。当对电池充电时，内部NMOS管将此引脚拉低，充电状态指示 LED亮；当充电完成时，内部NMOS管为高阻态，LED灭。

（2）GND：电源地。

（3）BAT：充电电流输出脚。向电池提供充电电流，同时控制充电完成电压为4.2V。内部精确电阻分压器从该脚引出，控制输出电压。关断模式下，此电阻分压器从该脚断开连接。

（4）VCC：电源输入正极。向充电器供电，电压范围4.5V至6.5V。接1μF对地电容以减少纹波。

（5）PROG：充电电流编程器脚，充电电流监测与充电开关。可通过此脚与地之间连接的1%电阻来设充电电流。当芯片处于恒流充电状态时，此脚上的电平定义为1V。所有工作状态下， 充电电流的大小可按下式计算： IBAT =1000VPROG/RPROG（1000倍的PROG引脚的电压除以此引脚的电阻） 此脚也可作为充电开关脚，将此脚和地断开，充电器进入关断模式，充电停止，芯片的 输入电流降至 25μA 以下。

二、特征及其参数

1.芯片封装：SOT-23-5L

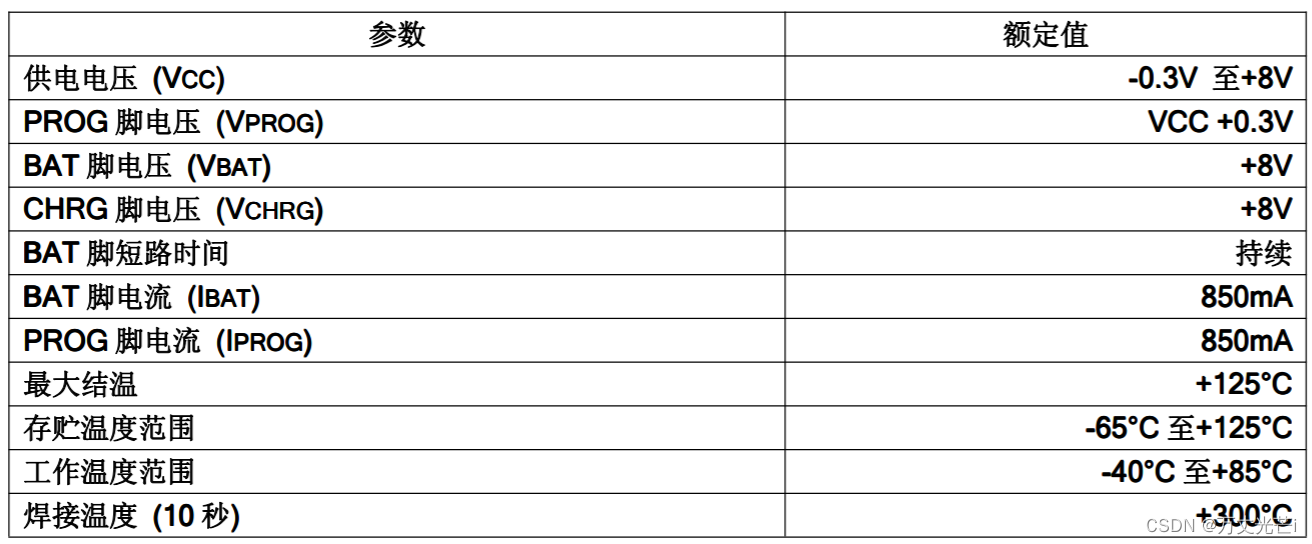

2.参数及其额定值

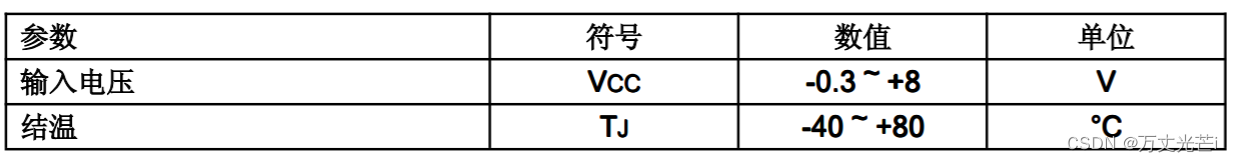

3.工作范围



 三、应用说明

此芯片的典型电路如下：

 （1）VCC旁路电容：最好采用多层陶瓷电容。因为在一定的启动条件下，电容受到高压瞬态冲击，某些陶瓷电容将产生自振。例如当连接充电器至一个波动电源上时，即可发生上述情况。串一个1.5Ω电阻在电容上能大大减小启动时的冲击电压。

（2）BAT:无需输出电容即可输出稳定的电压给外接在充电器输出端上的电池。如无外接电池，输出应接一输出电容以减少纹波。如使用大容量、低ESR的陶瓷电容，则应在电容上串一个1Ω 为佳；如使用钽电容则无需串联电阻。

（3）PROG：恒流模式下，PROG 脚为反馈环路。恒流模式的稳定性受 PROG 脚的阻抗影响。如无外加电容于 PROG 脚上，则当编程电阻高至 20KΩ时，充电器仍能保持稳定；然而，如有外加电容，最大允许编程电阻将减小。

四、注意

（1）散热考虑：因为此芯片是小尺寸 SOT-23-5L封装，通过 PCB 布局来散热对充电电流最大化是非常重要的。 散热路径为芯片晶片到引脚，再至焊盘，然后到 PCB 铜皮。PCB 板作为散热器其上的焊盘应尽量宽， 并相应地加大铜皮以将热量扩散至空气。进行 PCB 布局设计时，PCB 上其他发热元件也必须予以考虑，尽量避免和充电器靠近，否则整体温度的上升也会影响充电器的充电电流。
