肖特基二极管（SBD）和开关二极管的工作原理及选型的学习总结

一、肖特基二极管

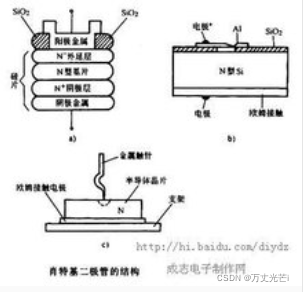

（1）原理：典型的肖特基整流管的内部电路结构是以N型半导体为基片，在上面形成用砷作掺杂剂的N-外延层。阳极使用钼或铝等材料制成阻档层。用二氧化硅(SiO2)来消除边缘区域的电场，提高管子的耐压值。N型基片具有很小的通态电阻，其掺杂浓度较H-层要高100%倍。在基片下边形成N+阴极层，其作用是减小阴极的接触电阻。通过调整结构参数，N型基片和阳极金属之间便形成肖特基势垒，如图所示。当在肖特基势垒两端加上正向偏压(阳极金属接电源正极，N型基片接电源负极)时，肖特基势垒层变窄，其内阻变小;反之，若在肖特基势垒两端加上反向偏压时，肖特基势垒层则变宽，其内阻变大。

（2）应用：

1.其适合于在低压、大电流输出场合用作高频整流

2.在非常高的频率下，用于检波和混频

3.在高速逻辑电路中用作箝位。在IC中也常使用SBD

4.在通信电源、变频器等中比较常见。

（3）选型：

1.优点：由于SBD是一种多数载流子导电器件，不存在少数载流子的寿命和反向恢复问题。SBD的反向恢复时间只是肖特基势垒电容的充、放电时间，完全不同于PN结二极管的反向恢复时间。由于SBD的反向恢复电荷非常少，故开关速度非常快，开关损耗也特别小，尤其适合于高频应用。

2.缺点：反向击穿电压较低，漏电流稍大些。

3.选型：根据主要的参数：

直流反向电压：大概是支路电压的1.4倍左右

平均整流电流：大些比较好

正向压降：虽说越小越好，但应该没啥大影响，主要是得根据电压和电流而定

---

二、开关二极管

（1）原理：开关二极管是为在电路上进行"开"、"关"而特殊设计制造的一类二极管。其原理和普通二极管的原理没啥区别，但针对于开关二极管，最重要的特点是高频条件下的表现。高频条件下，二极管的势垒电容表现出来极低的阻抗，并且与二极管并联。当这个势垒电容本身容值达到一定程度时，就会严重影响二极管的开关性能。极端条件下会把二极管短路，高频电流不再通过二极管，而是直接绕路势垒电容通过，二极管就失效了。而开关二极管的势垒电容一般极小，这就相当于堵住了势垒电容这条路，达到了在高频条件下还可以保持好的单向导电性的效果。

（2）应用：用于电子设备的开关电路、检波电路、高频和脉冲整流电路及自动控制电路中。也有好多分类，分为普通开关二极管、高速开关二极管、超高速开关二极管、低功耗开关二极管、高反压开关二极管、硅电压开关二极管等多种。

（3）选型：一般选1N4148这个型号

但是如果想选其他型号，可以根据其主要参数选：

功率：得稍微大点

直流反向耐压和平均整流：根据相应的电路选，尽量大点，但不要太大
