eNSP实操——RIP协议

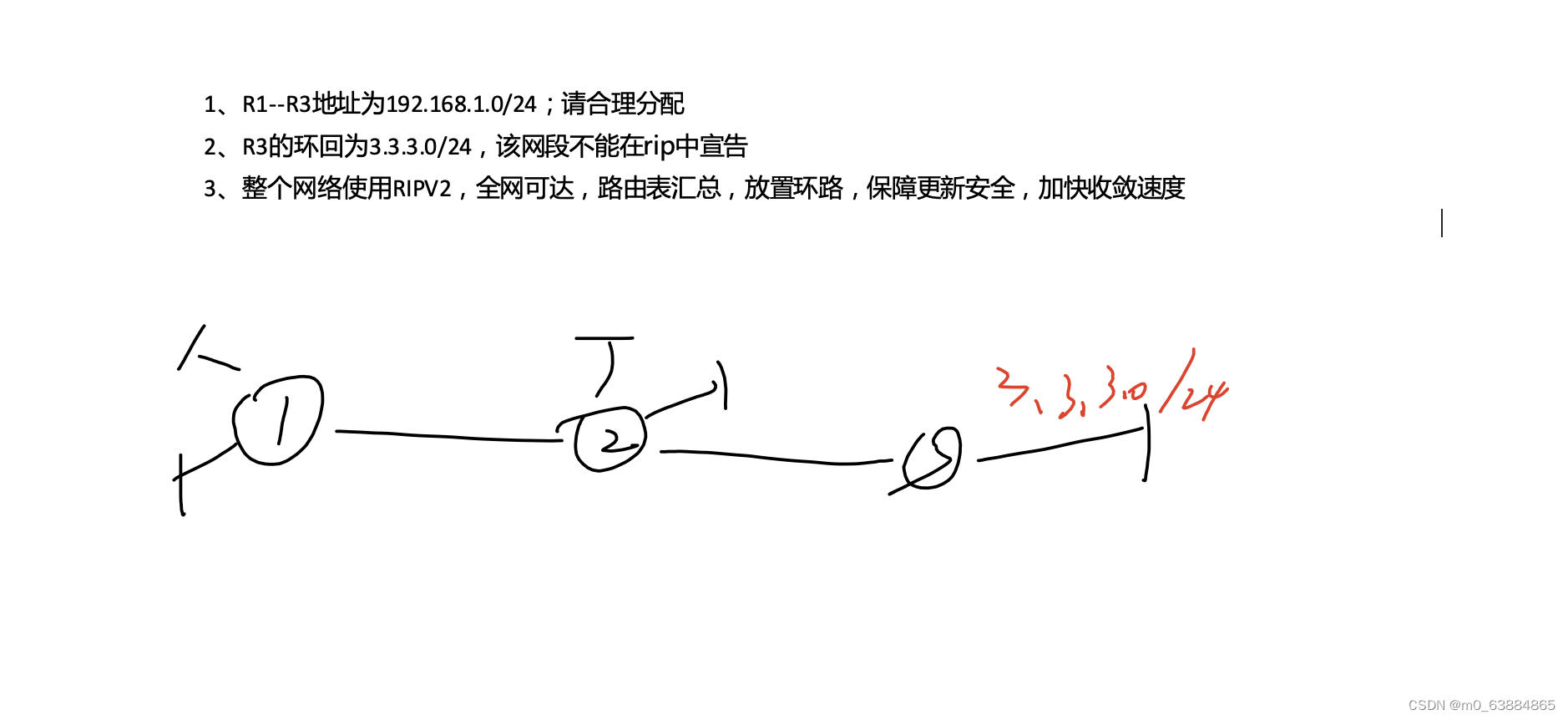

本次练习题

分析：

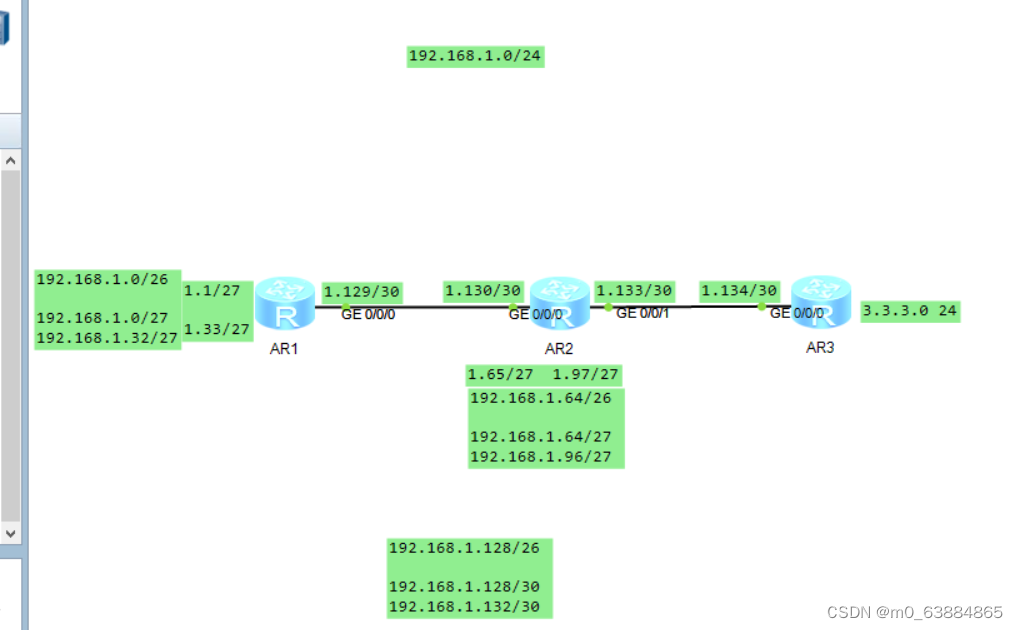

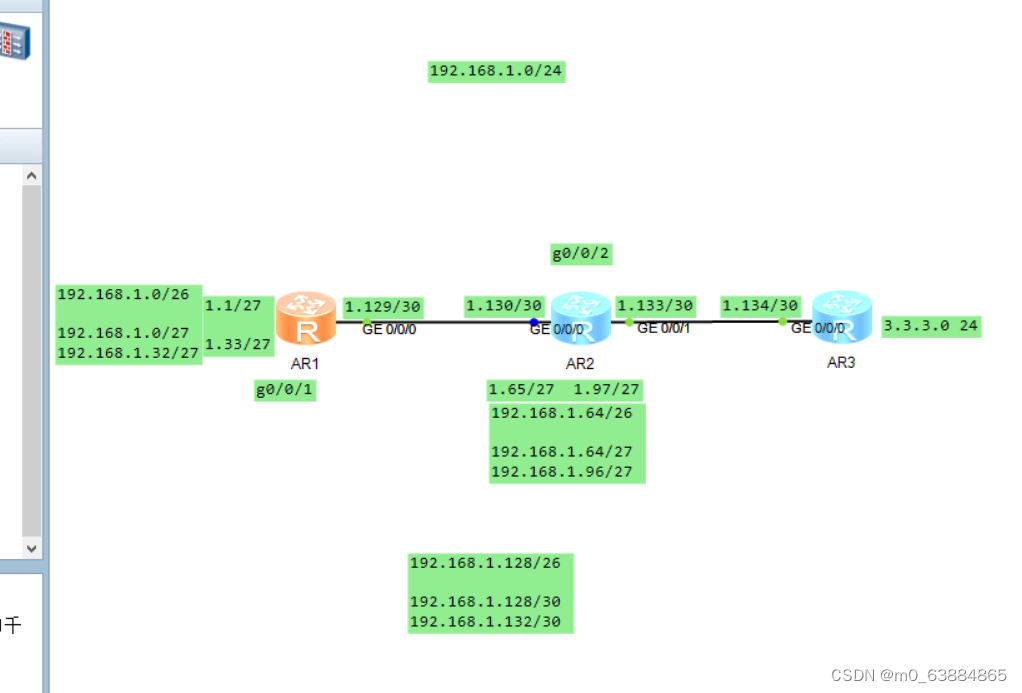

1、IP地址划分 两个用户广播域，一个主干网段

借两位做子网掩码 分为四个网段 其中一个网段备用。将R1回环端口网段分为两个网段因为有两个回环端口 便于汇总 ，同理R2也由此划分；路由器之间有两个广播域，为节省资源，各个广播域仅保留两个可用IP地址，其余做备份

192.168.1.00000000  分四段：192.168.1.0/26             R1回环

                                                  192.168.1.64/26          R2回环

                                                  192.168.1.128/26         骨干

                                                  192.168.1.192/26          备份

      骨干 192.168.1.1000000 00   分出了 2的五次方 32个网段 一个网段里面可用IP地址均为二，                                                         只选其中两个100000 00和1000001 00

                                                   192.168.1.128/30         R1与R2之间

                                                   192.168.1.132/30         R3与R2之间

                                                   其余做备份不使用

2、缺省路由

R3作为边界路由 将R3配置为缺省路由

3、整个网段使用RIP版本2 ；

     子网汇总R1 192.168.1.1/26  255.255.255.192

                   R2 192.168.1.65/26  255.255. 255.192

                   记得在所有端口都写汇总命令

                   减少路由条目

      避免环路 路由器R1和R2做自己回环端口网段的空接口

      保障更加安全 做 V2手工认证 在R1与R2之间，在R2与R3之间，记得两个路由器一致

      加快收敛速度 调节时间

配置思路：

1、配置路由器环回IP和接口

2、宣告

3、沉默接口

4、空接口

5、缺省路由

6、汇总

7、认证

8、收敛

配置

一、路由器

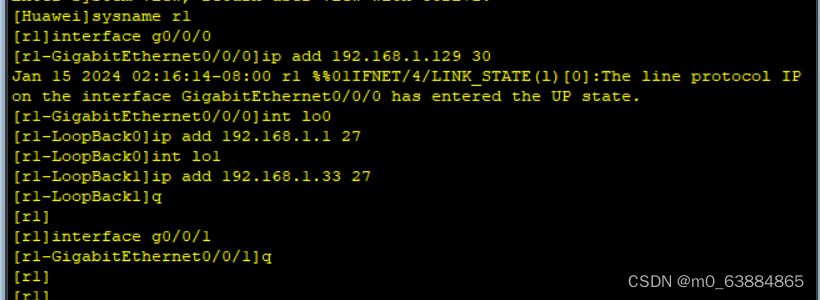

R1：

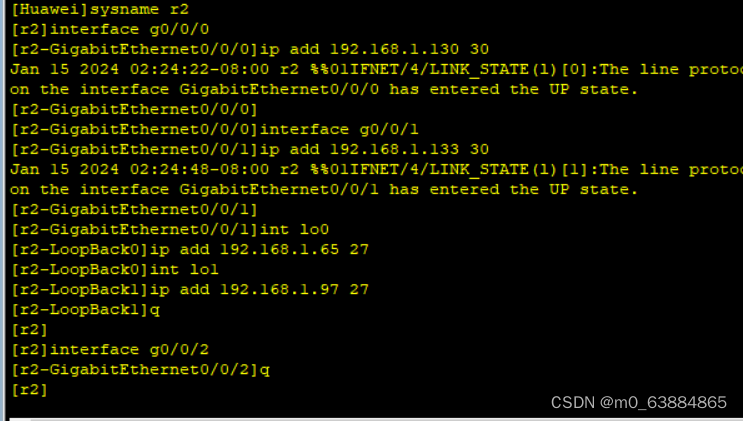

R2：

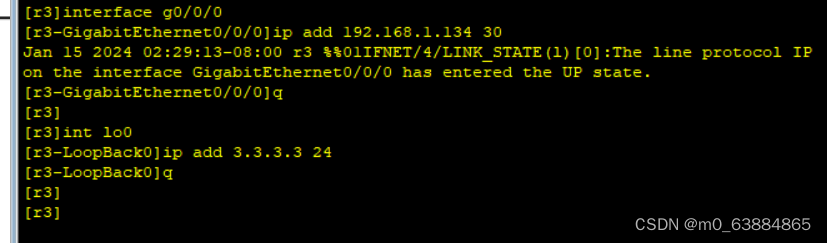

R3：

二、开启RIPV2，进行宣告

R1

R2

R3

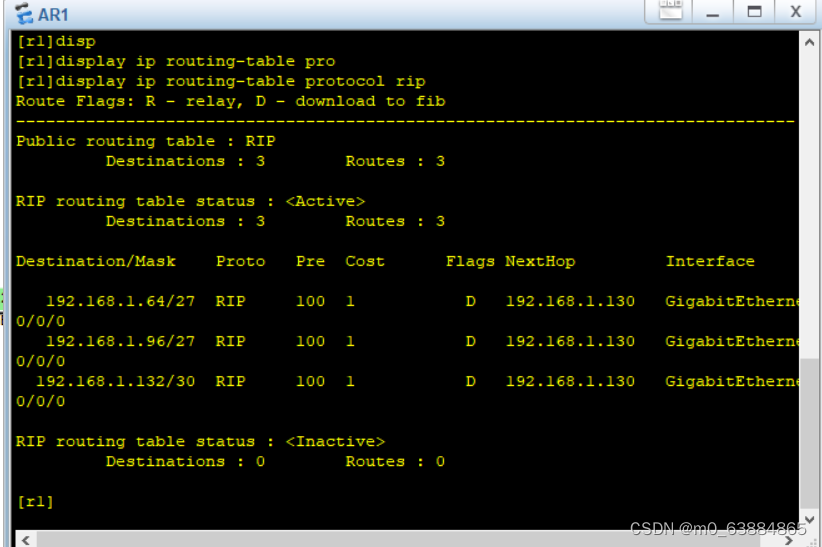

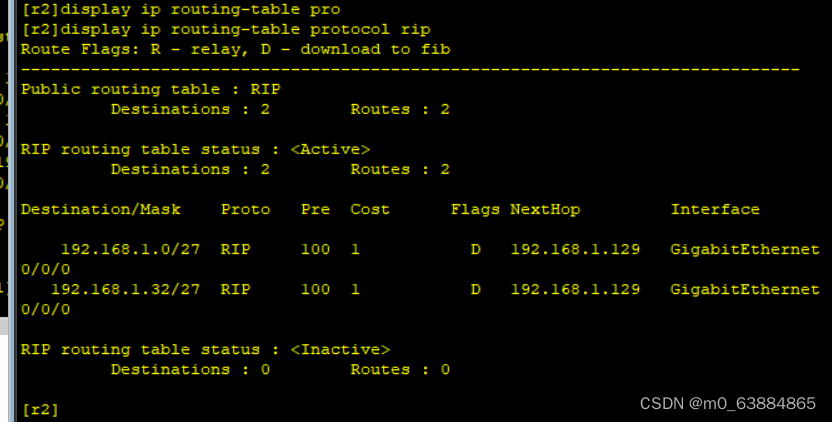

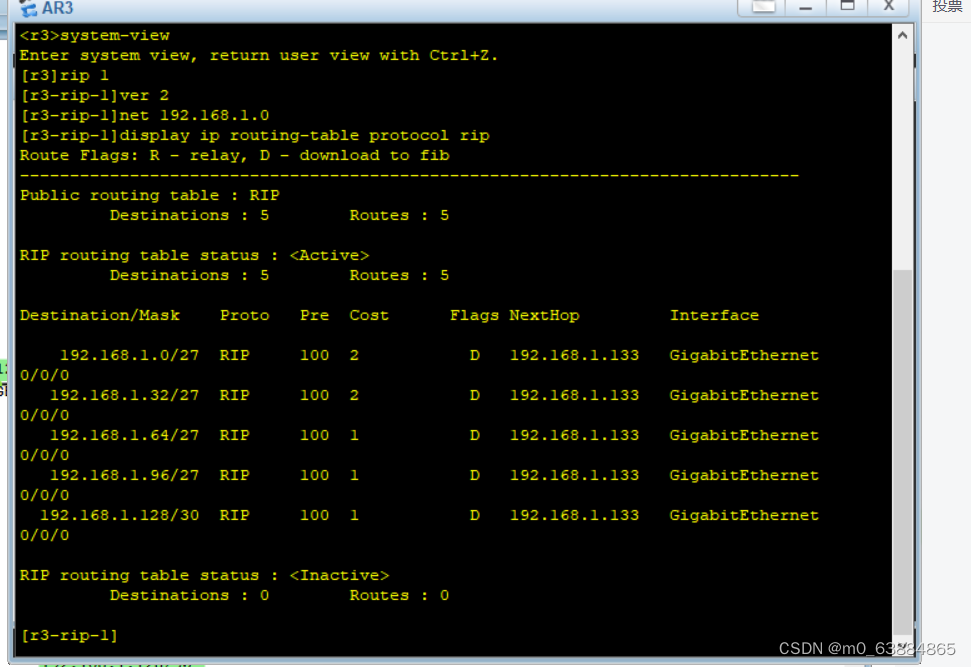

      检查

三、沉默接口设置

四、环路避免

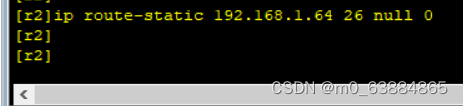

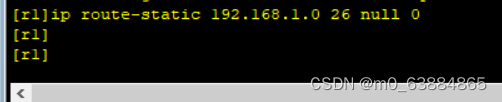

空接口设置

（作为缺省路由R3没必要设置）

五、缺省路由

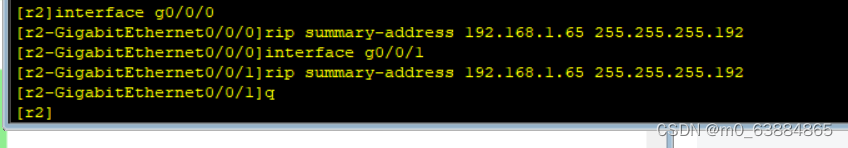

六、子网汇总

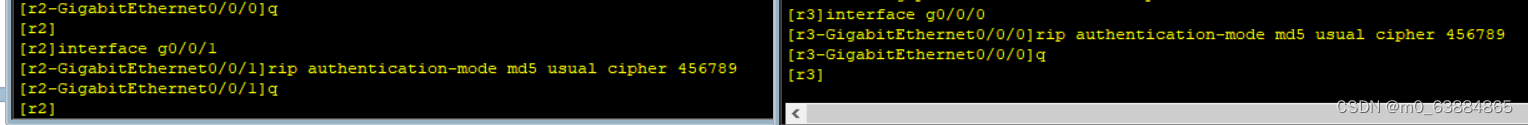

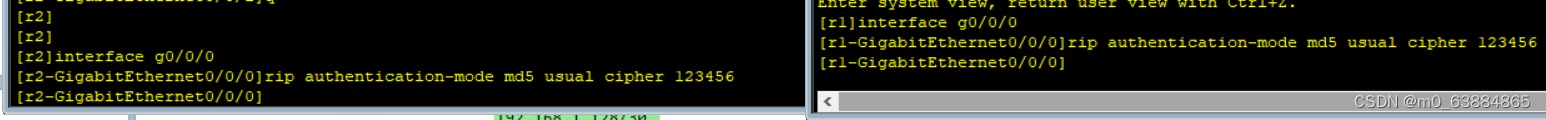

七、V2的手工认证

R2与R1

R2与R3

检测

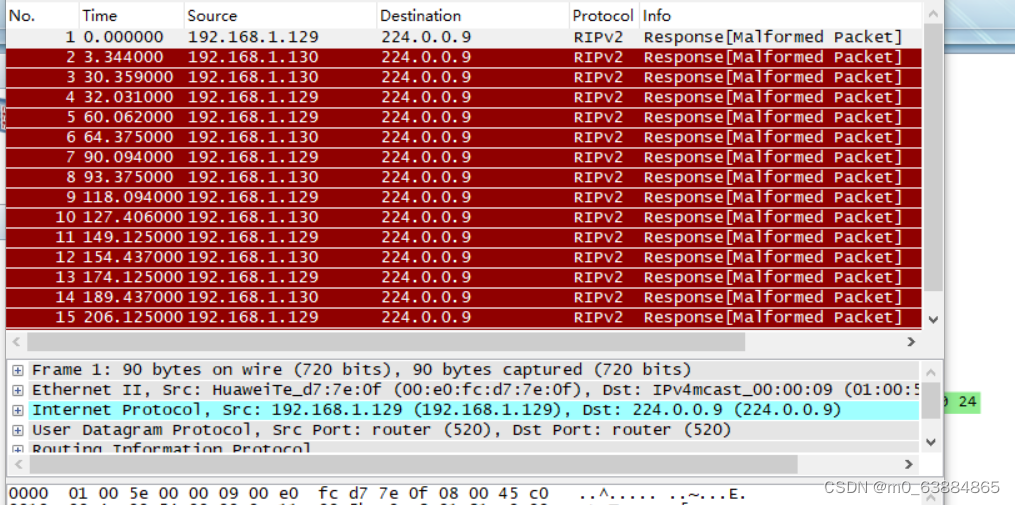

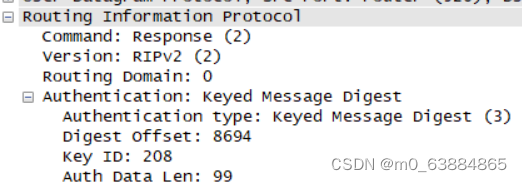

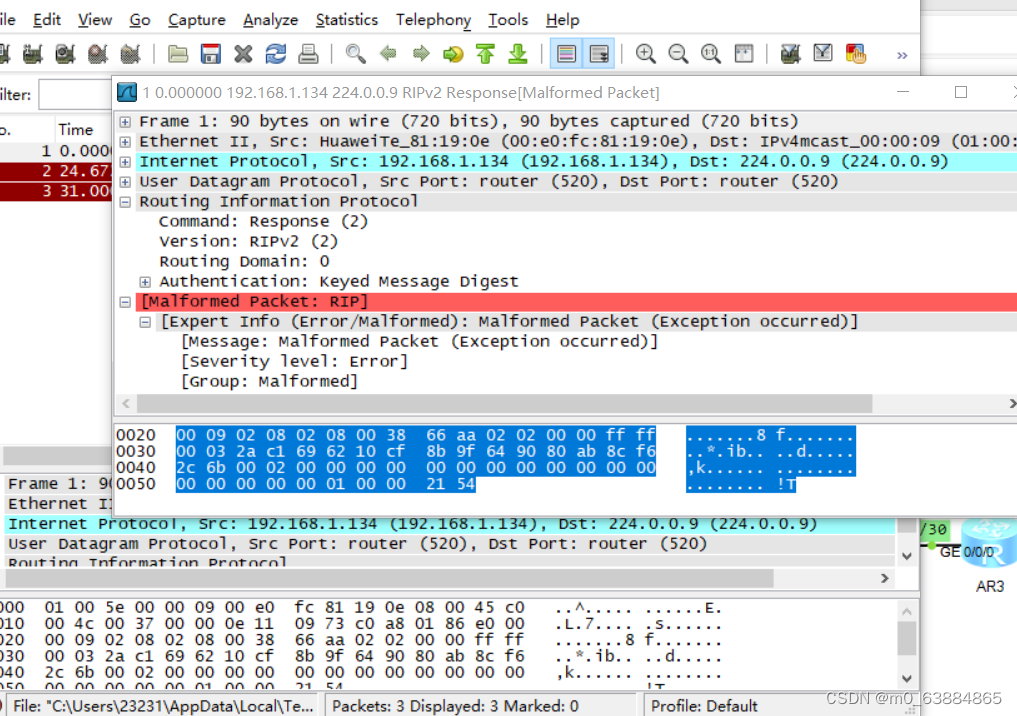

R2的G0/0/0口抓包

显示被加密

R2的G0/0/1接口同样

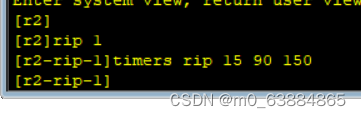

八、收敛

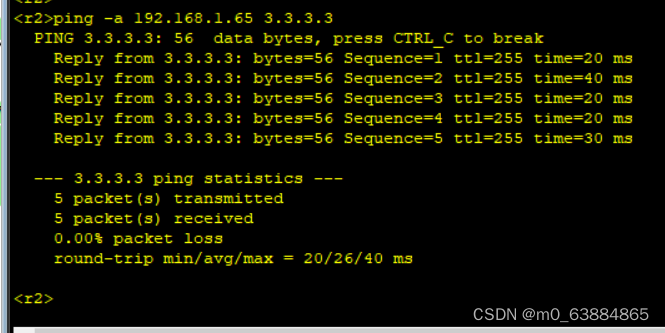

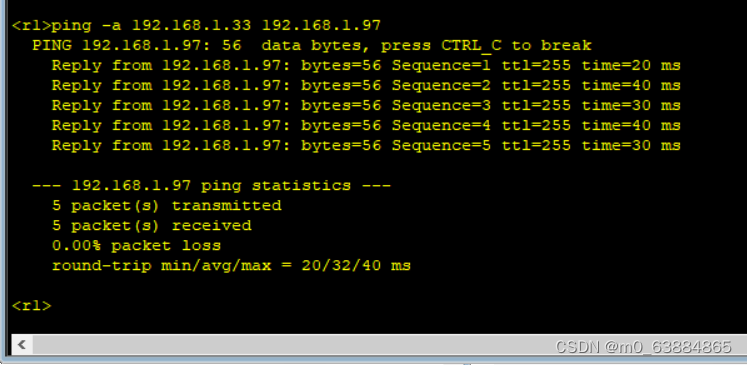

九、测试

全网可达！也可以通过 display ip routing-table 来查看路由条目

总结：

本图是动态路由协议基础 ，RIP是相对容易理解且运用的。静态路由配置带来的麻烦被动态路由协商共享所解决，随之安全问题也容易出现，另外RIP更适合用于直线型网络。
