proteus仿真实现数码管静态显示

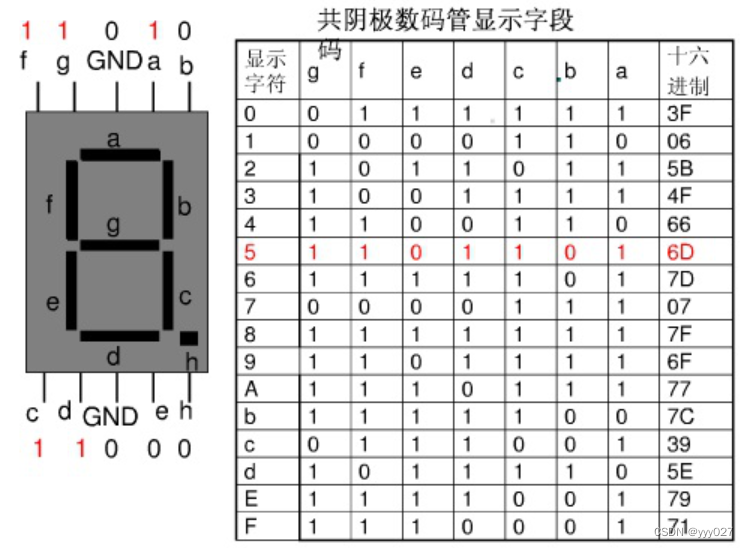

一个数码管有8段发光管，如图所示。如果是共阴极数码管，需要显示那个字符，就使对应要发光的段为高电平，如果是共阳极数码管则相反。



LED数码管显示方式有静态显示与动态显示两种。静态显示每个数码管的段选线与一组I/O口接口线相连，公共端直接接地或者接电源。

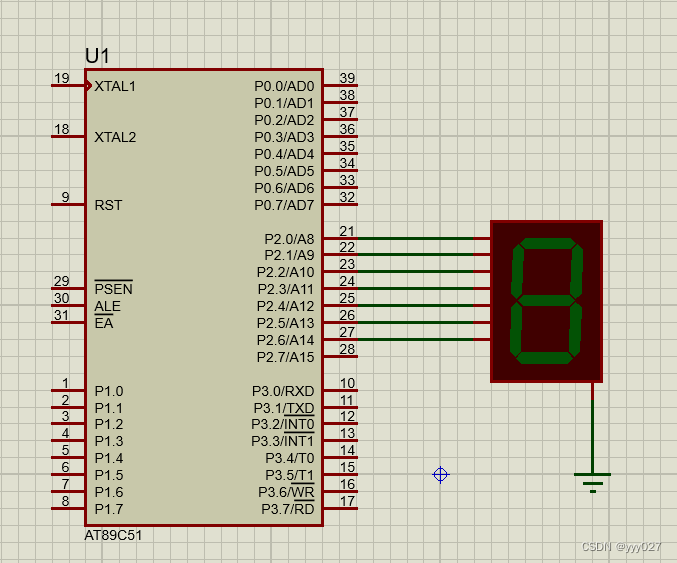

本实验中选择共阴极数码管，实现从数字0~9循环显示。



#include"reg51.h"

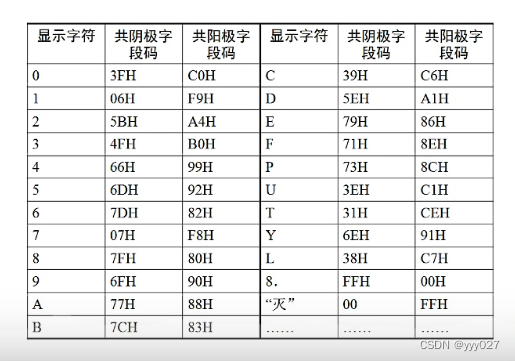

unsigned char s[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};  //0~9共阴极字段码

void delay(unsigned int n)
{
   unsigned int i=0,j=0;
   for(i=0;i<n;i++)
   {
      for(j=0;j<120;j++);
   }
}

void seg()        //显示函数
{
	 int i=0;
     for(i=0;i<10;i++)
	 {
	  P2=s[i];        //若是共阳极，则此处取反即可
	  delay(500);
	 }
}

void main()
{
    while(1)
	{
	   seg();
	}
}
