数码管的静态显示

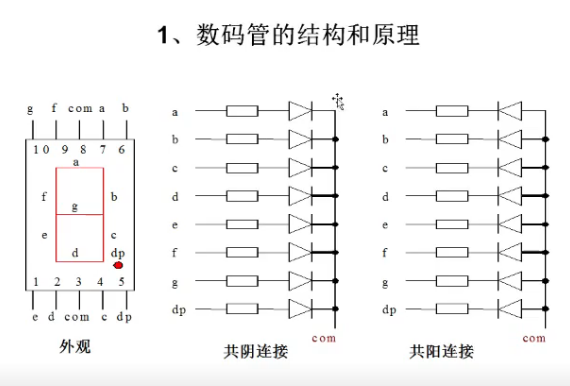

首先说一下数码管，其实就是7个led灯，加上一个小数点正好8位，和51单片机的一个端口连接。

使不同的灯亮起，就可以实现显示0到9这几个数字。

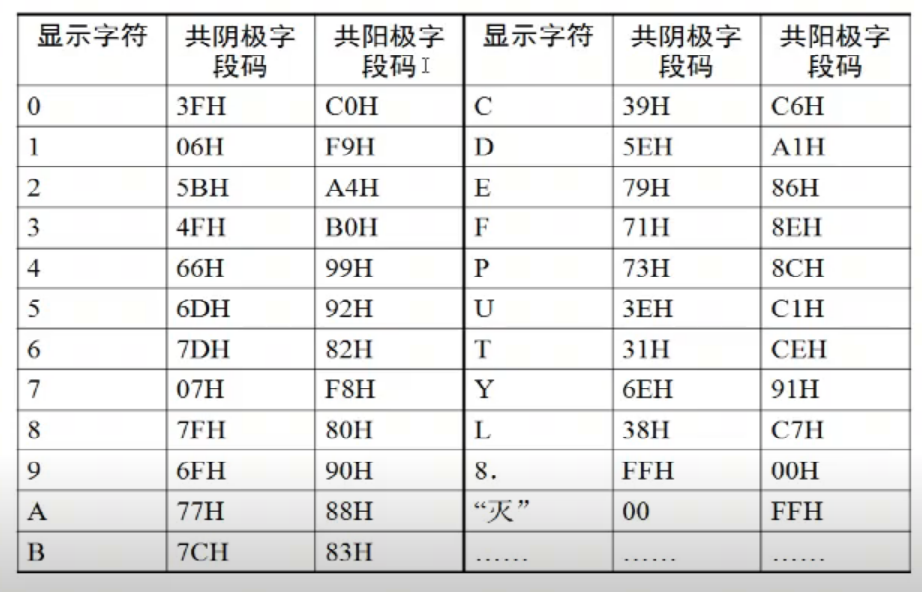

以上都是图片，下面把对应的值给到大家，0到9的十六进制值复制粘贴就好了：{0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}

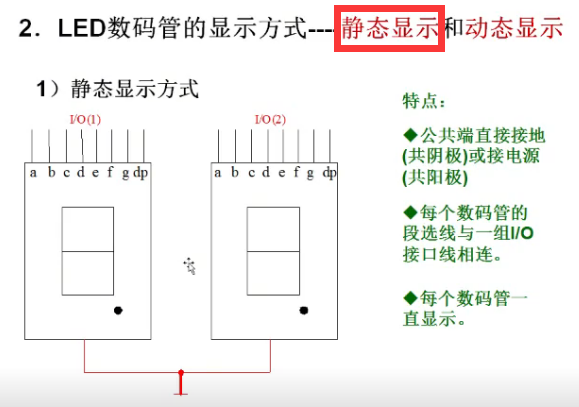

下面说一下数码管的静态显示（下一篇说动态显示）

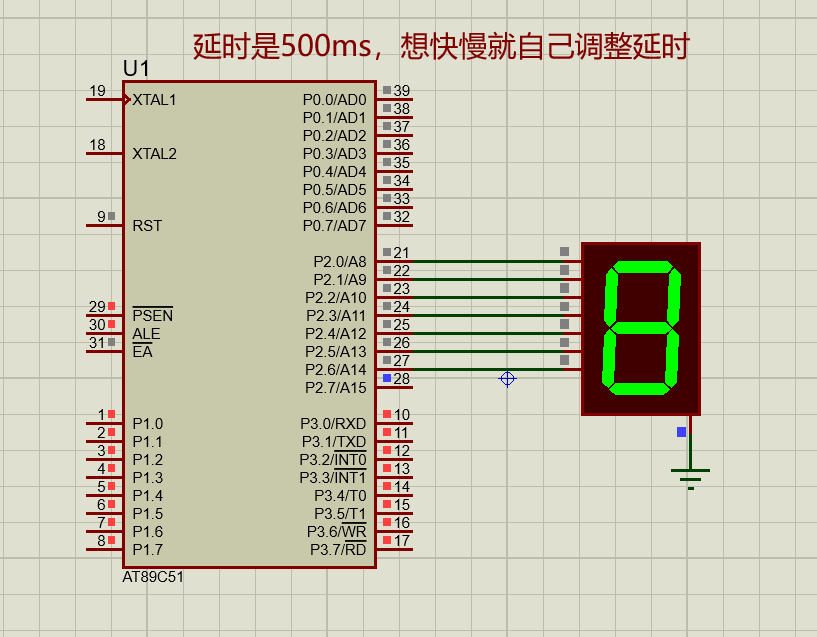

接下来就实际操作一下，打开proteus，如图导入元器件并连线，数码管搜索SEG。

下面就是编写c文件，之后编译，源码和注释看下面：

#include"reg51.h"

unsigned char dat[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};

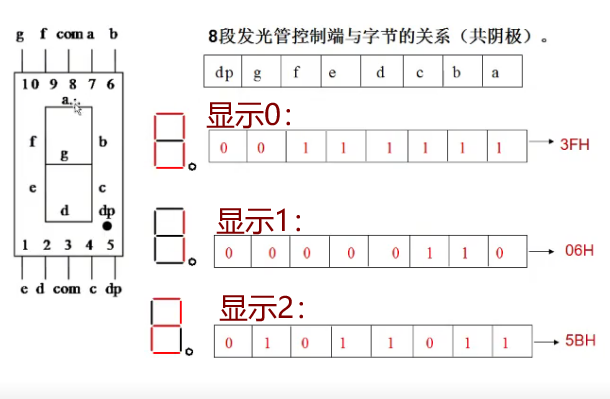

//  点        g        f        e        d        c        b        a
// 显示0      0        1        1        1        1        1        1   除了点和g不亮其他的灯都亮就是0。  十六进制就是0x3f
// 显示1      0        0        0        0        1        1        0   只有b和c亮，其他的都不亮。        十六进制就是0x06
// 按照上面的方式依次类推得到 0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f


void delay(unsigned int n){       //延时函数   不是很精确
    unsigned int i=0, j=0;
    for(i=0; i<n; i++){
        for(j=0; j<120; j++);
    }
}

void seg(){                       // 自己命名的子函数，proteus中数码管叫seg，我这里就取名叫seg好了
    unsigned int i;
    for(i=0; i<10; i++){          //  循环10次，得到i的值从0到9都能取到
        P2=dat[i];                    // 51单片机的P2口得到的值就是数组dat中的每一个值，也就是从0到9分别亮
        delay(500);               // 延时， 由于单片机的运行速度太快，所以要加延时，也就是等一会，不然人眼看不到
    }
}

void main(){                      // 主函数   加一个无限循环  只调用了子函数seg
    while(1){
        seg();
    }
}

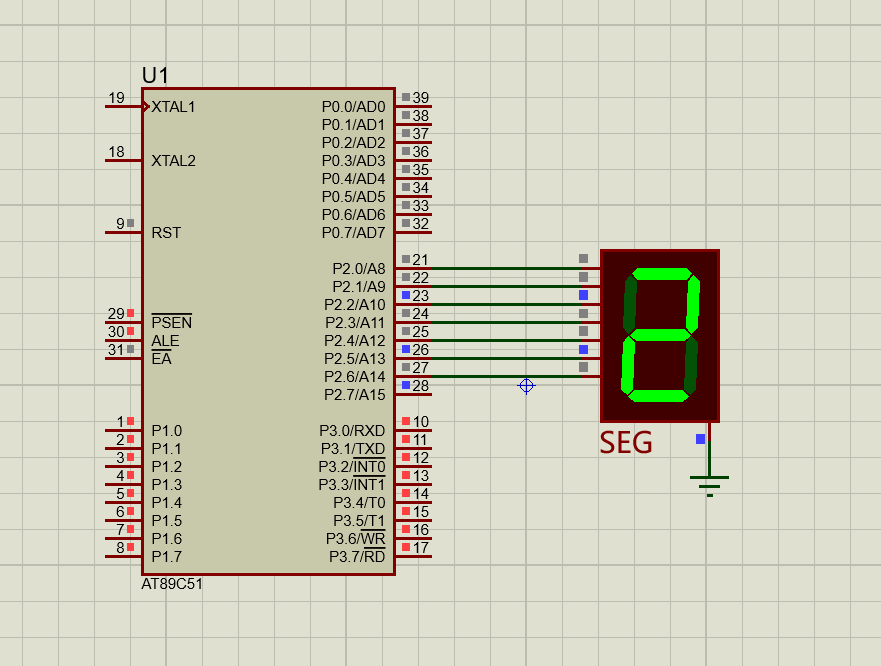

最后打开proteus把生成的hex文件导入，模拟仿真就可以看到从0到9不停地显示数字了
