众所周知,在检测领域中,硬件电路的灵敏度直接影响到检查结果,提高硬件电路的信噪比能够有效提高检测精度。接下来将逐步总结在做硬件电路过程中遇到的一些干扰及解决办法。
干扰来源:电源干扰、电路板中的器件噪声、环境干扰

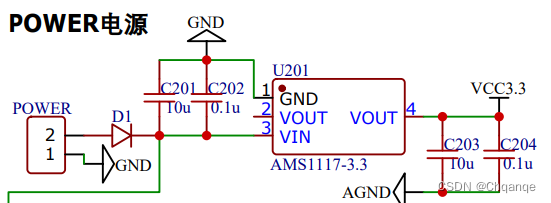

电源干扰解决方法:对电源做优化处理,具体为在电源部分做滤波及接地处理,包括使用高质量的稳压模块;使用电容大小相配合的方式消除电源的频率干扰;在PCB使用较短的导线连接,减小器件之间的耦合干扰;将模拟电源与数字电源分开等。
信号在传输过程中,元器件之间的电磁耦合、环境中不可控因素的变化以及电磁干扰等都直接影响信号的信噪比,在信号的传输过程中,我自己一般使用每一级模拟电路中使用电容滤波,包括放大器选取噪声较低的器件,而且放大器的放大倍数不能太大,考虑到模拟信号线太长也会产生干扰,尽可能在模拟电路中将器件之间的距离尽可能近,导线长度尽可能短。
(想起了写一点,慢慢总结)
