前言：
✌ 作者简介：CC++Edge淇，大家可以叫我--斯淇。(CSDN优质博客的建议加这一条)
📑 个人主页：CC++Edge淇主页
📫 如果文章知识点有错误的地方，请指正！和大家一起学习，一起进步👀
🔥 如果感觉博主的文章还不错的话，还请不吝👍关注、点赞、收藏三连支持👍一下博主哦
💬 人生格言：琴键有限，人生无限--《海上钢琴师》💬
每日推荐歌曲：毛不易-《无名的人》
我一直很想写一篇初学者最快入门的文章，我原称为最简单的入门级STM51单片机的入门打法！！！！！（后续文章会更新）
最后祝贺一下自己访问量冲到了一万一！！！！！
————————————————
————————————————

蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。我们开发板上常用的蜂鸣器就是常常说的交流蜂鸣器或直流蜂鸣器（自激式蜂鸣器）。直流蜂鸣器是给一定的驱动直流电压就会响。而交流蜂鸣器是需要给蜂鸣器一个脉冲才会响。常见的有PWM波控制蜂鸣器的频率。脉冲就是高低电平的切换，如下图：一个方波脉冲

（来一个实训内容：三次闪灯，加上两次左右灯光循环最后使用蜂鸣器发声）!(手动打码）

单片机入门

首先讲一讲单片机入门知识！！！！

单片机（Single-Chip Microcomputer）是一种集成电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域广泛应用。从上世纪80年代，由当时的4位、8位单片机，发展到现在的300M的高速单片机。

这里写图片描述

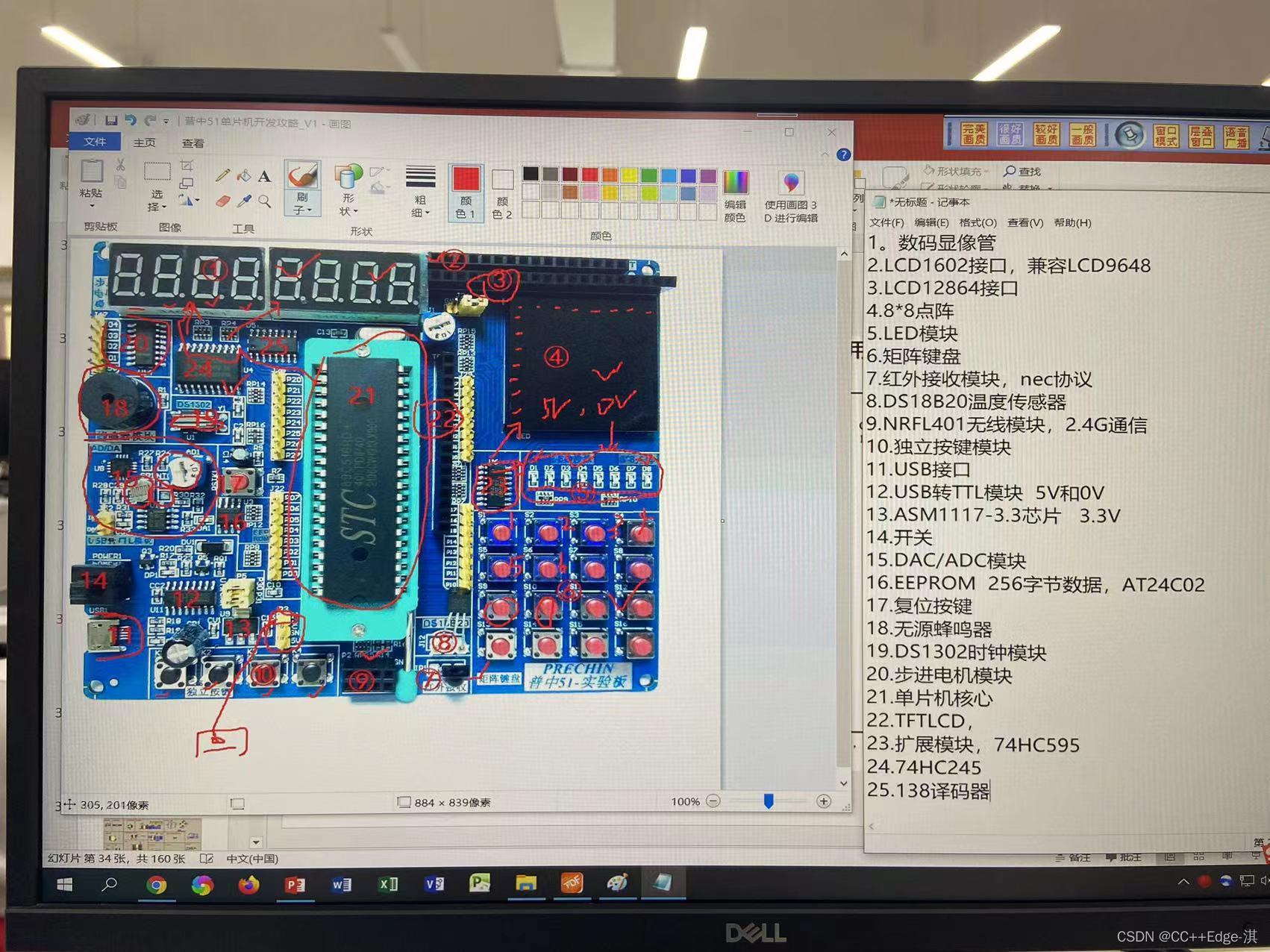

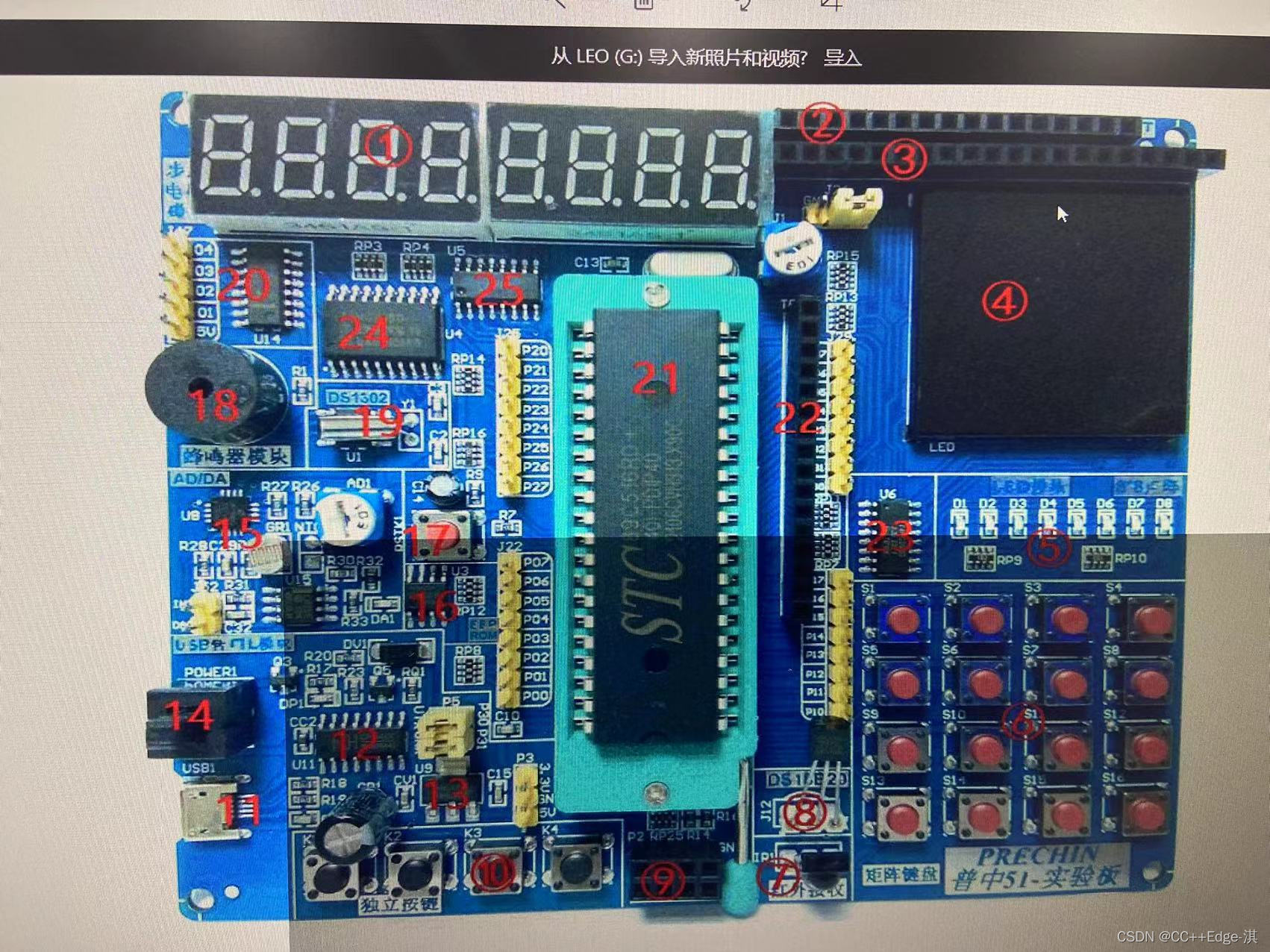

直接上展示图！！！

单片机工作的基本时序

（1）振荡周期：也称时钟周期，是指为单片机提供时钟脉冲信号的振荡源的周期，我们开发板上为12MHZ。

（2）状态周期：每个状态周期为时钟周期的2倍，是振荡周期经二分频后得到的

（3）机器周期：一个机器周期包含6个状态周期S1~S6，也就是12个时钟周期。在一个机器周期内，CPU可以完成一个独立的操作。

　　（4）指令周期：它是指CPU完成一条操作所需的全部时间。每条指令执行时间都是有一个或几个机器周期组成。

　　MCS-51系统中，有单周期指令、双周期指令和四周期指令。

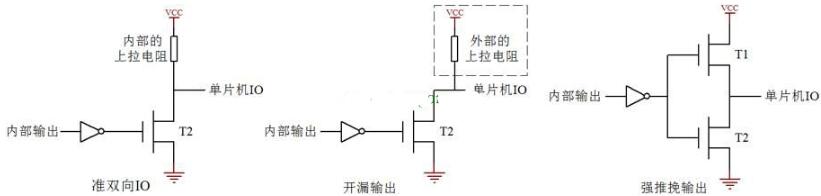

　　2.接受外部的控制，通过I/O来感受外部的电压。

　　3.51单片机总共有P0、P1、P2、P3四个8位双向输入输出端口，每个端口都有锁存器、输出驱动器和输入缓冲器。4个I/O端口都能作输入输出口用。

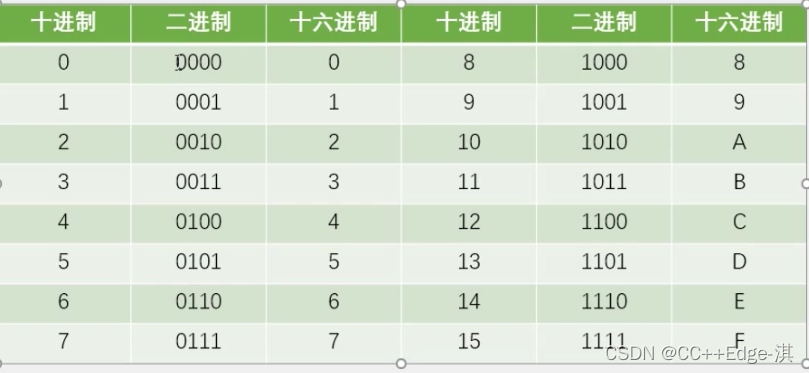

二进制逻辑运算
“与”运算
有0得0
1&1=1 ； 1&0=0 ； 0&0=0 ；
“或”运算
有1得1
1|1=1 ； 1|0=1 ； 0|0=0；
“非”运算
1的非得0,0的非得1。
~1=0； ~0=1；
“异或”运算
必须不同，否则没有（0）
1^1=0；1^0=1；0^0=0；

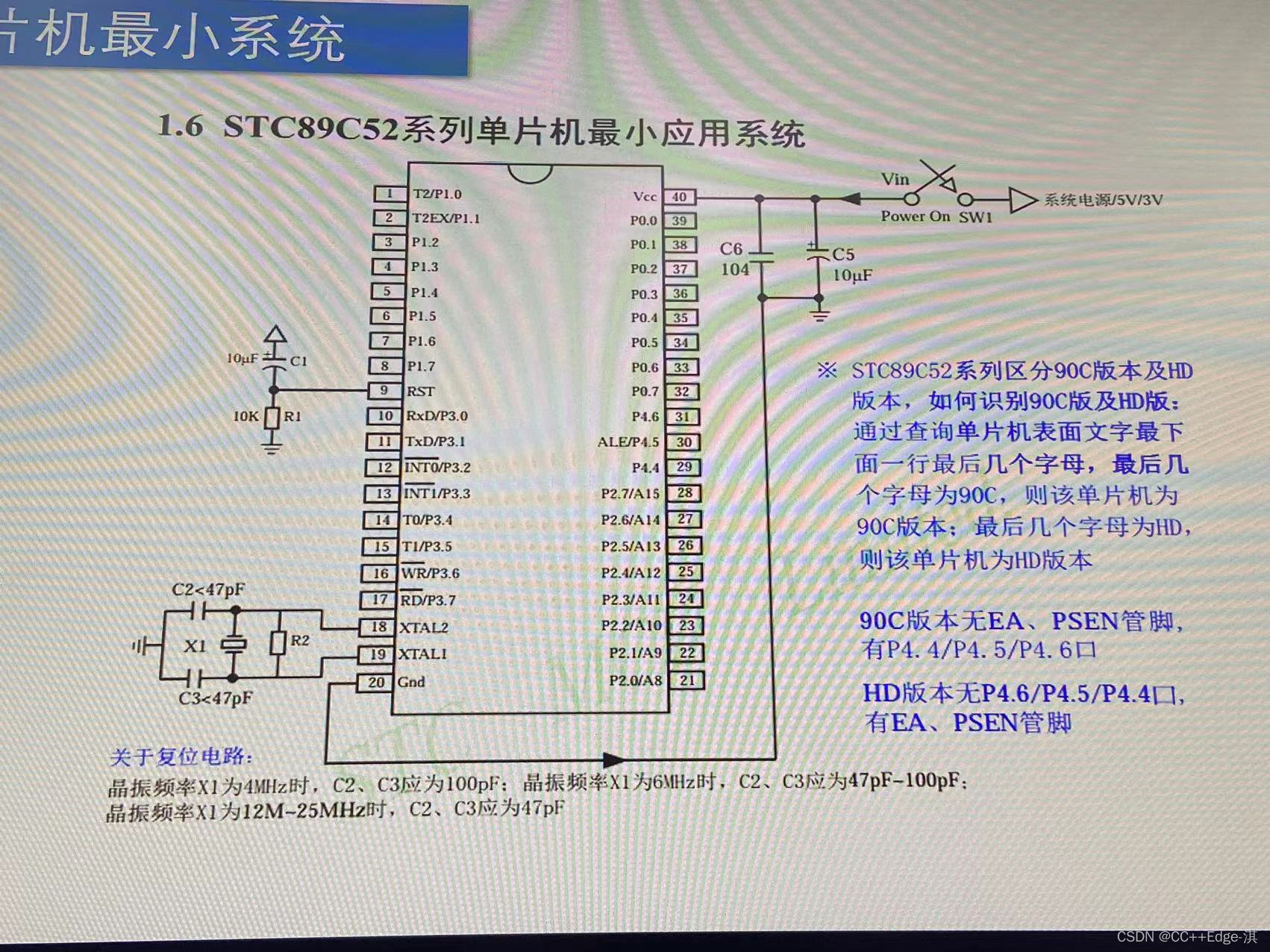

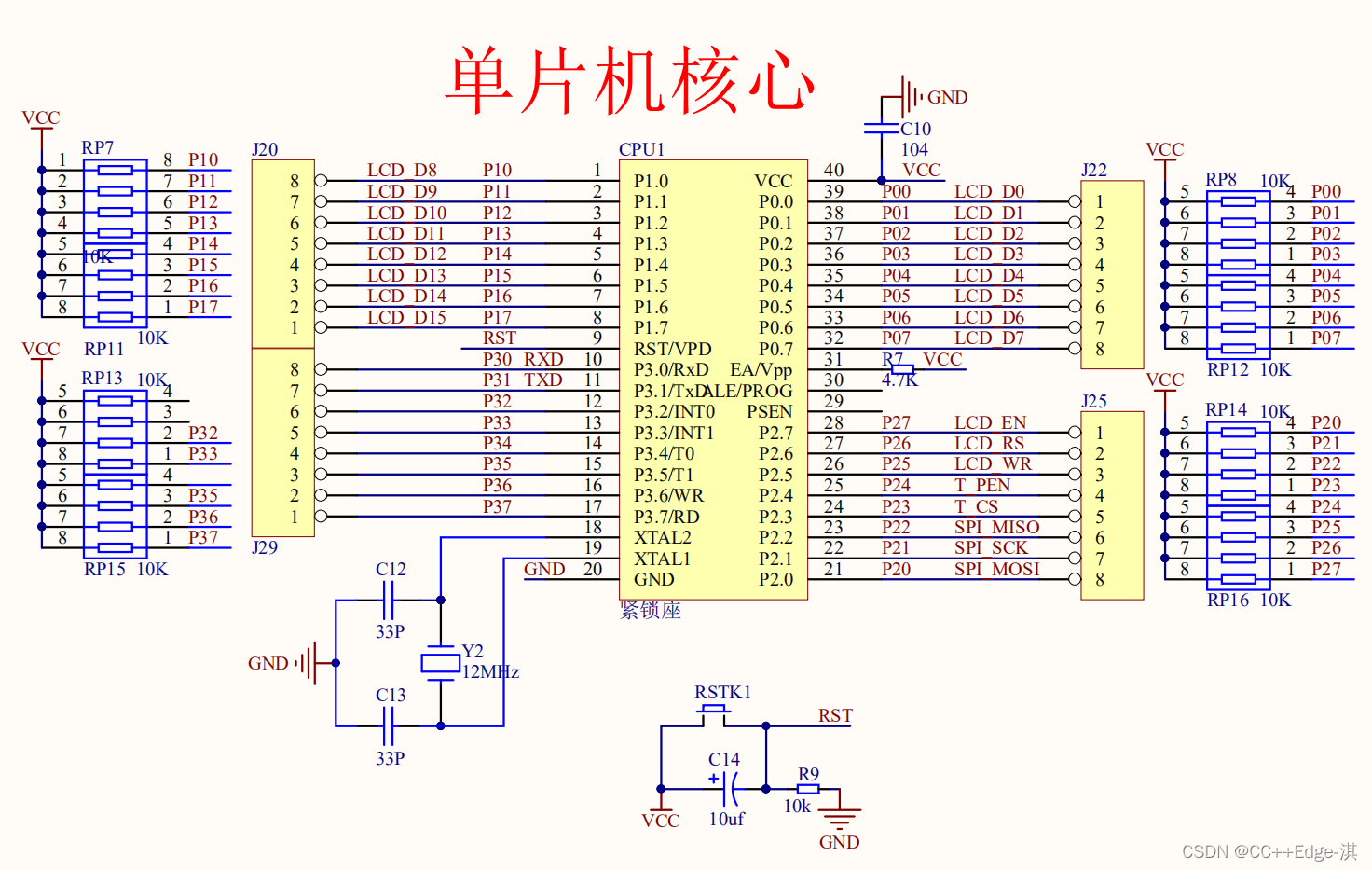

来原理图！！！

LED！原理图

LED,即发光二极管，是一种半导体固体发光器件。

LED的点亮方法

点亮LED颗！！

#include <REGX52.H>
#include <INTRINS.H>
void Delay50ms()		//@11.0592MHz
{
unsigned char i,j,k;
_nop_();
i=4;
j=205;
k=187;
do{
	do{
while (--k);
	}while (--j);
}while(--i);

}
void main(){
while(1){
P2=0xAA;
Delay50ms();
P2=0XFF;
Delay50ms();
}
}

LED流水灯！

#include <REG52.H>
#include <INTRINS.H>
void Delay500ms()		//@11.0592MHz
{
unsigned char i, j, k;
_nop_();
i = 4;
j = 129;
k = 119;
do
{
	do
	{
		while (--k);
	} while (--j);
} while (--i);

}
void main(){
while (1){
P2=0xFE;
Delay500ms();
P2=0xFD;
Delay500ms();
P2=0xFB;
Delay500ms();
P2=0xF7;
Delay500ms();
P2=0xEF;
Delay500ms();
P2=0xDF;
Delay500ms();
P2=0xBF;
Delay500ms();
P2=0x7F;
Delay500ms();
}

按住一个K1,亮起LED灯

#include <REGX52.H>
void main(){
while(1){
	if(P3_1==0){
		P2_0=0;
	}
	else{
		P2_0=1;
	}
}

}

#include <REGX52.H>
void Delay(unsigned int xms)
{
unsigned char i, j;
while (xms){
i = 2;
j = 239;
do
{
while (--j);
} while (--i);
xms--;
}
}
void main(){
while(1){
if(P3_1==0){
Delay(20);
while(P3_1==0);
Delay(20);
		P2_0=~P2_0;


		}

}
}

独立按键控制按键显示二进制灯光

工程代码：#include <REGX52.H>
void Delay(unsigned int xms)
{
	unsigned char i, j;
while (xms--){
	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);

}
}
void main(){
	while(1){
			P2_0=0;
			Delay(500);
			P2_0=1;
			Delay(500);

			}
}

插一张运算符含义图（太重要了）

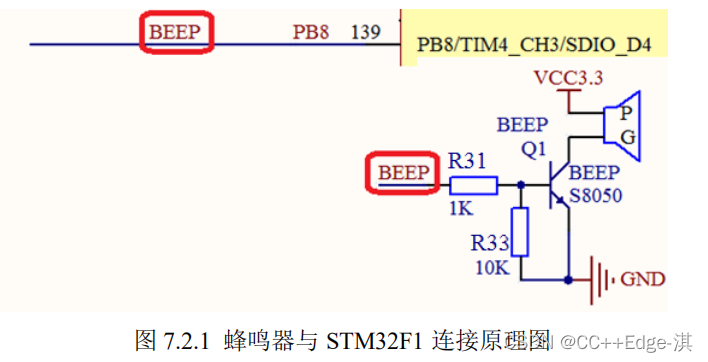

1.蜂鸣器！简介：

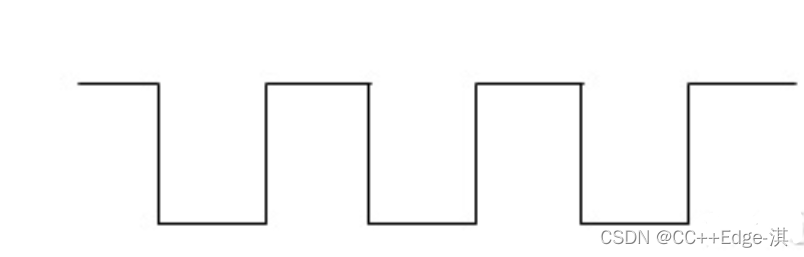

蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。我们开发板上常用的蜂鸣器就是常常说的交流蜂鸣器或直流蜂鸣器（自激式蜂鸣器）。直流蜂鸣器是给一定的驱动直流电压就会响。而交流蜂鸣器是需要给蜂鸣器一个脉冲才会响。常见的有PWM波控制蜂鸣器的频率。脉冲就是高低电平的切换，如下图：一个方波脉冲

（来一个实训内容：三次闪灯，加上两次左右灯光循环最后使用蜂鸣器发声）!(手动打码）

#include <REGX52.H>
#include <INTRINS.H>
typedef unsigned int u16;
typedef unsigned char   u8;
	sbit BEEP=P1^5;
	void delay(u16 xs){
		while(xs--);
	}
	void main(){
		u16 i=2000;
		u16 j=0;
		while(1){
			P2=0x00;
			delay(50000);
				P2=0xFF;
			delay(50000);
			P2=0x00;
			delay(50000);
			P2=0xFF;
			delay(50000);
			P2=0x00;
			delay(50000);
			P2=0xFF;
			delay(50000);
			P2=0xfe;
			for(j=0;j<7;j++){
				P2=_crol_(P2,1);
				delay(50000);
			}
				for(j=0;j<7;j++){
						P2=_cror_(P2,1);
					delay(50000);
				}
				while(i--){
					BEEP=!BEEP;
					delay(300);
				}
				i=0;
				BEEP=0;
			}
		}
