STM32cubeMX基于HAL库点亮LED流水灯

本实验使用了STM32CubeMX、STM32F103C8T6

目录

前言

一、安装STM32CubeMX

二、安装HAL库

1、HAL库简介

2、HAL库安装

三、创建项目文件

四、Keil仿真调试

五、stm32外部中断模式控制灯亮灭

一丶通过STMCube配置项目

二、创建项目

三、烧录程序​编辑

六、总结

七、参考文献

---

---

前言

本文章主要是通过创建HAL库，实现LED流水灯。

使用工具：

软件版本:
STM32CubeMX:6.30
KEIl:5.31
FlyMcu：0.188
硬件:
STM32F103C8T

一、安装STM32CubeMX

【精选】stm32cubeMX使用HAL库点亮LED流水灯-CSDN博客

二、安装HAL库

1、HAL库简介

   HAL库是ST公司为STM32的MCU最新推出的抽象层嵌入式软件，为更方便的实现跨STM32产品的最大可移植性。HAL库的推出，可以说ST也慢慢的抛弃了原来的标准固件库，这也使得很多老用户不满。但是HAL库推出的同时，也加入了很多第三方的中间件，有RTOS，USB，TCP / IP和图形等等。
  和标准库对比起来，STM32的HAL库更加的抽象，ST最终的目的是要实现在STM32系列MCU之间无缝移植，甚至在其他MCU也能实现快速移植。

2、HAL库安装

（1）打开安装好的STMCubeMX

（2）点击HELP->Manage embedded software packages :

（3）会跳出来一个选择型号界面 勾选上你要安装的HAL库， 点击“Install Now” 直到安装成功。 如下图：

三、创建项目文件

（1）回到STMCubeMX的主界面，创建新项目：点击ACCESS TO MCU SELECTOR。

（2）在part name里选择自己的芯片，我的芯片是STM32F103C8T6,点击信息栏中的具体芯片信息选中，点击start project：

（3）点击system core，进入SYS，在debug下选择serial wire：

(4)将hse那里设为Crystal/Ceramic Resonator：

(5)接下来就是点击相应的引脚设置输出寄存器了，就是output那一项，一共选了三个，是PA4，PB9，PC15：

(6)点击project manager，配置好自己的路径和项目名，然后IDE那项改为MDK-ARM：

四、Keil仿真调试

（1）打开.uvprojx文件

(2)打开main.c文件,将以下代码放入主函数中

SystemClock_Config();//系统时钟初始化
  MX_GPIO_Init();//gpio初始化
  while (1)
  {
		HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_RESET);//PA4亮灯
		HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_SET);//PB9熄灯
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_SET);//PC15熄灯
		HAL_Delay(1000);//延时1s
		HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_SET);//PA4熄灯
		HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_RESET);//PB9亮灯
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_SET);//PC15熄灯
		HAL_Delay(1000);//延时1s
		HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_SET);//PA4熄灯
		HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_SET);//PB9熄灯
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_RESET);//PC15亮灯
		HAL_Delay(1000);//延时1s
	}

（3）电路连接

根据设计的程序连接电路：
对于USB转TTL模块和stm32f103c8t6连接：
GND — GND
3v3 — 3v3
TXD — A10
RXD — A9

总电路：
红——B9
绿——C15
黄——A4

（4）烧录运行

QQ视频20231027204604

五、stm32外部中断模式控制灯亮灭

一丶通过STMCube配置项目

设置指示灯LED引脚pb3，设置引脚模式为输出模式GPIO_Output
设置按键引脚PA2，设置引脚为外部中断功能，PA2与外部中断线EXIT1连接GPIO_EXIT1

对于LED对应的PB3管脚，默认设置即可，名字设为LED

对于开关对应管脚PA2，设置其触发方式为上升沿触发

使能对应的外部中断线，点击Enabled

配置中断优先级

时钟设置

二、创建项目

代码如下：

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
	if( GPIO_Pin == A1_EXTI_Pin)//判断外部中断源
	{
		HAL_GPIO_TogglePin(LED_GPIO_Port, LED_Pin);//翻转LED状态
	}
}



电路连接
GPIO默认是3.3V高电平，当按下按键，GPIO变为低电平，此过程是下降沿。松开按键，GPIO又变为高电平，此过程为上升沿。因为设置的是上升沿中断，也就是松开按键的时候，灯会变化。

GND ———G
3v3————3v3
RXD————PA9
TXD————PA10
LED长脚——3V3
LED短脚——PB3
PA2——3V3——亮灯
PA2——GND——熄灯

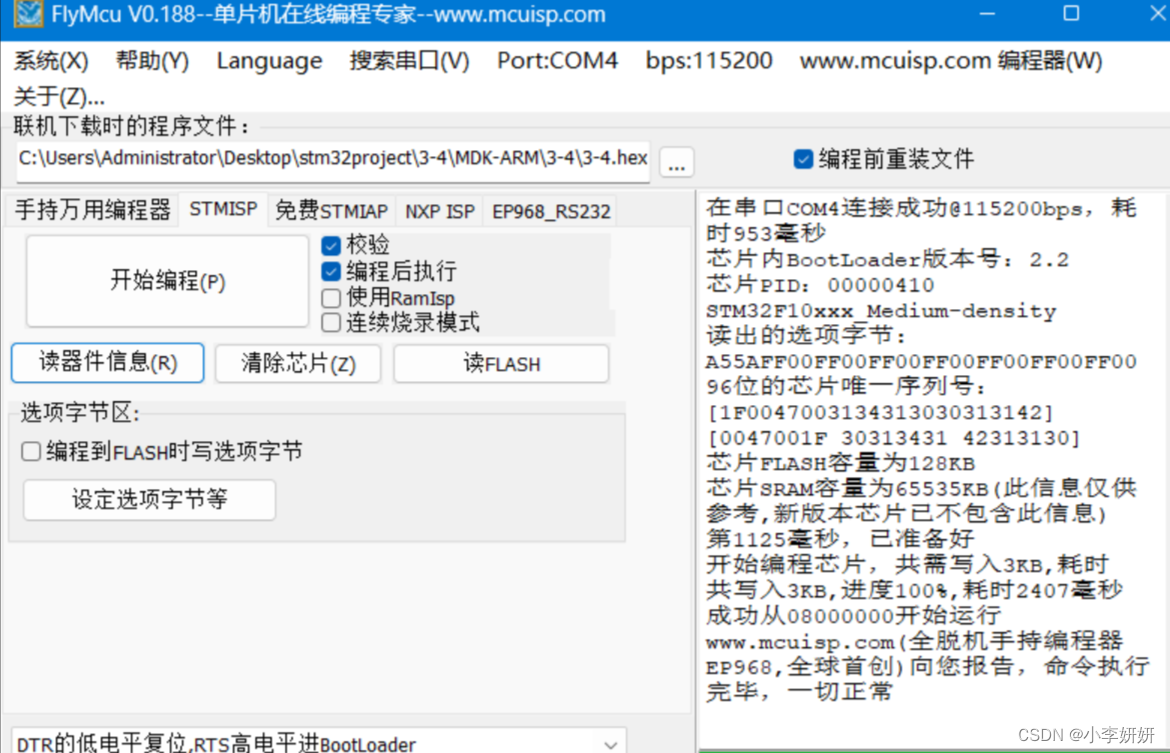

三、烧录程序

六、总结

本次流水灯实验，理清了流水灯的原理，首先是包括GPIO配置、设置 GPIOx 某个引脚的默认电平，配置 GPIOx 引脚号、输入/输出方式、输出速度/输入类型。实现流水效果（main 函数），需要一个 while 循环，保持程序一直运行，调用延时函数 HAL_Delay(1000)，延时1000s，实现流水效果。使用HAL库实现流水灯比较方便。
