前言

Android 中 canvas 能画出来的东西鸿蒙的 canvas 还画不了，不大可能吧？有个朋友问鸿蒙应用中想实现波浪效果，应该咋画？这个问题，你能在 Android 上用 canvas 画出来，在鸿蒙里面用 canvas 画不出来？还是 api 不熟悉吧？

开始

波浪效果嘛，首先想到的是正弦、余弦函数、贝塞尔曲线，还有一个傅里叶变换，不过这个有点搞不定。这里选择使用贝塞尔曲线，因为之前在 Android 中画过，应该可以很丝滑的迁移过来。

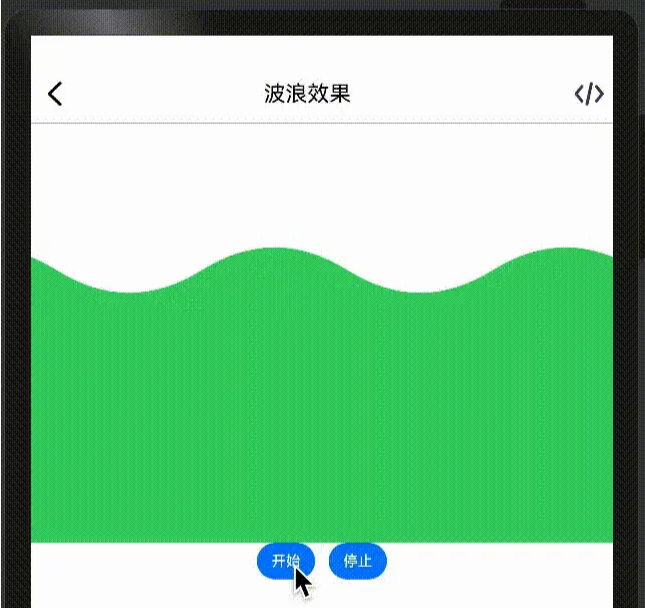

确认起始点，确认终点，计算控制点，然后调用 api 划线，最后填充一下就好了。怎么动起来？Android 这边用的动画，其实用 handler 或者其他东西搞个定时更新也行。先看效果图

在这里插入图片描述

看下鸿蒙对应的 api，目前开放的最新的HarmonyOS文档是 3.1/4.0的，对应地址是这个 developer.harmonyos.com/cn/docs/doc…
目前开放的最新的 OpenHarmony 文档是4.0 的，对应地址在这里 docs.openharmony.cn/pages/v4.0/…
步骤都差不多，只不过鸿蒙中没有画笔的概念，需要对CanvasRenderingContext2D对象进行操作设置，包括设置线条颜色、线条宽度、图型填充颜色等。
想要画线、画出各种形状，可以直接操作CanvasRenderingContext2D对象，也可以创建Path2D对象进行操作。其余 api 可以查看对应的文档。

设计

这还有啥好设计的，直接_抄移植 Android 上面的实现就好了
由于需要动起来，为了避免移动后左右有空白，这里需要多画一个波浪

在这里插入图片描述

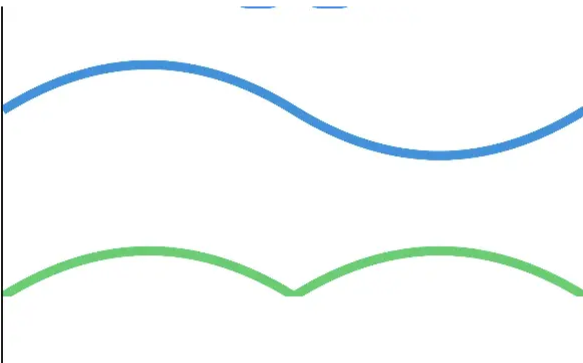

这里需要注意的是，我们需要上面这条蓝色的线，而不是下面这条绿色的。

在 Android 中画二阶贝塞尔曲线有两个 api,一个是
public void rQuadTo(float dx1, float dy1, float dx2, float dy2)
这个表示的是控制点和终点相对于上一个控制点和终点的偏移量另外一个是
public void quadTo(float x1, float y1, float x2, float y2)
这个表示是控制点和终点的绝对坐标值
但在鸿蒙中没有找到对应的 api，我们可以自己计算一下：这里的控制点的横坐标是起点和终点的中间值，控制点的纵坐标取的是波浪高度
所以上面两条线的画法是这样的

Canvas(this.canvasRendering).width("100%").height("30%")
        .onAreaChange((oldValue,newValue)=>{
          this.canvasRendering.fillStyle = "#39d167"

          this.canvasRendering.strokeStyle = "#39d167"
          this.canvasRendering.lineWidth = 10
          let canvasWidth = parseInt(newValue.width.toString())
          let canvasHeight = parseInt(newValue.height.toString())

          let waveWidth = canvasWidth/2
          let waveHeight = 100
          let baseHeight =canvasHeight

          let path:Path2D = new Path2D()

          path.moveTo(0,baseHeight)
          //波浪宽度是画布的一半，这里偷懒直接写了
          path.quadraticCurveTo( waveWidth/2,baseHeight-waveHeight ,waveWidth,baseHeight)
          path.quadraticCurveTo(waveWidth+waveWidth/2,  baseHeight-waveHeight ,canvasWidth,baseHeight)
          this.canvasRendering.stroke(path)


          path = new Path2D()
          baseHeight /=3
          path.moveTo(0,baseHeight)
          //波浪宽度是画布的一半，这里偷懒直接写了
          path.quadraticCurveTo( waveWidth/2,baseHeight-waveHeight ,waveWidth,baseHeight)
          path.quadraticCurveTo(waveWidth+waveWidth/2,  baseHeight+waveHeight ,canvasWidth,baseHeight)
          this.canvasRendering.strokeStyle = "#1b91e0"
          this.canvasRendering.stroke(path)

        })

实现

实现也一样，直接_抄移植过来就好了，对应的 api 怎么用也搞定了，代码如下

@Component
export struct WaveView{
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private canvasRendering: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)
  private canvasHeight: number = -1
  private canvasWidth: number = -1
  @State private dx: number = 0 //最大值等于 waveWidth，每次移动的距离
  private waveHeight = 50 //拍脑袋订的数值
  private baseHeight = 300 //拍脑袋订的数值
  private waveWidth = 0;
  private intervalTimer: number = 0
  drawWave() {
    this.dx += 4
    if (this.dx >= this.waveWidth) {
      this.dx = 0
    }
    this.canvasRendering.clearRect(0, 0, this.canvasWidth, this.canvasHeight)

    if (this.waveWidth == 0) {
      this.waveWidth = this.canvasWidth / 2
    }

    let path: Path2D = new Path2D()
    //需要在屏幕外多画一个波浪，这里先将画笔移动到画布|屏幕外，记得加上动画的偏移量 dx
    path.moveTo(-this.waveWidth + this.dx, this.baseHeight)
    let startX = -this.waveWidth + this.dx//记录开始点的横坐标
    //需要多画一个波浪，直接循环开始画就好了
    while (startX < this.canvasWidth + this.dx) {

      let endY = this.baseHeight
      //画向下和向上的波浪，全靠控制点的纵坐标控制波浪的上线
      path.quadraticCurveTo(startX + this.waveWidth / 4, this.baseHeight - this.waveHeight, startX + this.waveWidth/2, endY)
      path.quadraticCurveTo(startX + this.waveWidth / 4*3, this.baseHeight + this.waveHeight, startX + this.waveWidth, endY)
      //画完一上一下这一组波浪后更新起始点坐标
      startX += this.waveWidth
    }
    //需要将波浪线下方的区域填满颜色，这里取巧圈起来一个框，使用 fill 方法填充
    path.lineTo(startX ,this.canvasHeight) //波浪线最右侧画一条到画布底部的垂线
    path.lineTo(0 ,this.canvasHeight)//画布底部的横线
    path.lineTo(0 ,this.baseHeight + this.waveHeight) //波浪线最左侧到画布底部的垂线

    this.canvasRendering.fillStyle = "#39d167"
    this.canvasRendering.strokeStyle = "#39d167"
    this.canvasRendering.lineWidth = 10
    this.canvasRendering.fill(path)

  }

  build() {
    Column() {
      Canvas(this.canvasRendering).layoutWeight(1).width("100%")
        .onAreaChange((oldValue, newValue) => {
          this.canvasWidth = parseInt(newValue.width.toString())
          this.canvasHeight = parseInt(newValue.height.toString())

          this.baseHeight = this.canvasHeight - 300
          this.waveWidth = this.canvasWidth / 2
          this.drawWave()

        })
      Row() {
        Button("开始").onClick(() => {
          if (this.intervalTimer != 0) {
            clearInterval(this.intervalTimer)
          }
          this.intervalTimer = setInterval(function(){
            this.drawWave()
          }.bind(this), 10)
        })
        Blank().width(15)
        Button("停止").onClick(() => {
          if (this.intervalTimer != 0) {
            clearInterval(this.intervalTimer)
          }
        })
      }.margin({ bottom: 10 })

    }
  }

}
